星形发动机核心组件装配结构设计

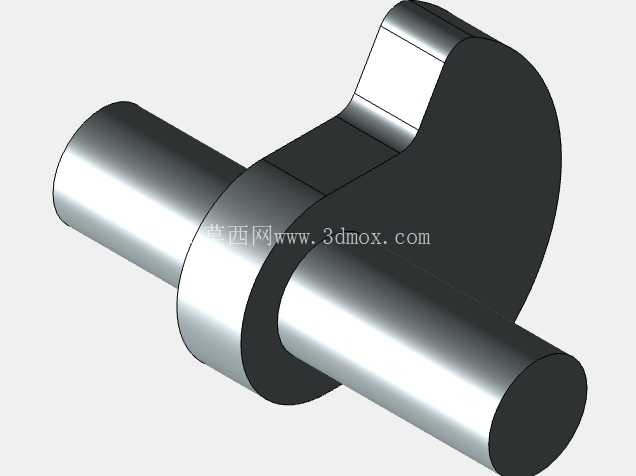

　　从实际功能落地的角度看，这套组件承担着将燃烧室内燃油爆炸产生的直线往复推力，通过连杆的铰接传动转换为曲轴旋转扭矩的核心作用，每一个活塞对应一个独立的燃烧室做功单元，径向排布的结构可以让所有活塞的做功行程均匀错开，大幅降低曲轴运转的扭矩波动，相比直列或V型排布的动力结构，同排量下的整机轴向尺寸可以压缩40%以上，非常适合对安装径向空间容忍度高、但对轴向长度有严格限制的动力搭载场景。设计过程中首先要敲定的是曲柄销的偏心距参数，这个参数直接决定活塞的往复行程，进而关联整机的压缩比与输出扭矩特性，偏心距过大会导致活塞运动到上止点时燃烧室余隙过小，容易引发爆震敲缸，过小则会导致单循环做功排量不足，动力输出达不到设计指标。在轻型通航飞机、早期竞速赛车、小型特种动力装备的动力单元开发场景中，星形发动机凭借紧凑的径向布局、优异的风冷散热效率、较高的功率重量比，始终占据着小众但不可替代的应用位置，本次拆解呈现的核心组件装配结构，正是这类动力单元实现动力转换的核心载体。整套组件围绕气缸径向环形排布的基础架构完成匹配设计，核心承载部件为中心传动的曲柄连杆机构，配套的活塞、活塞环、活塞销等零件均围绕高温、高往复频次的工况完成结构适配。

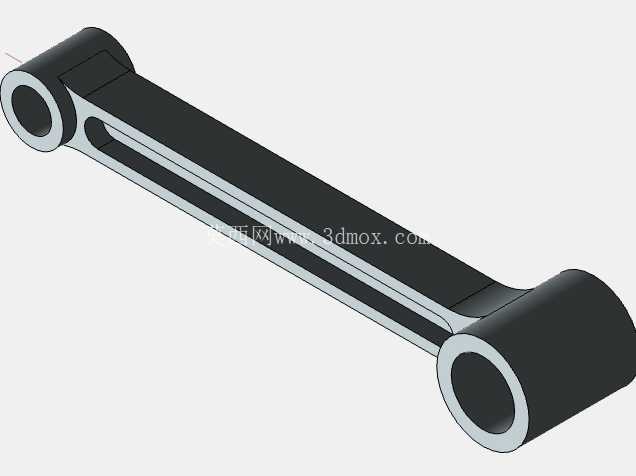

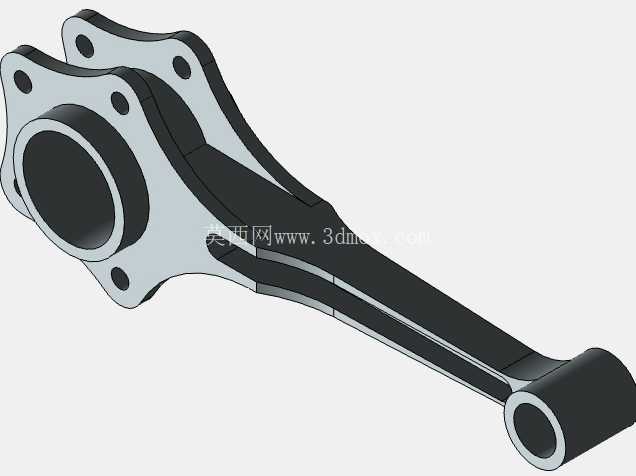

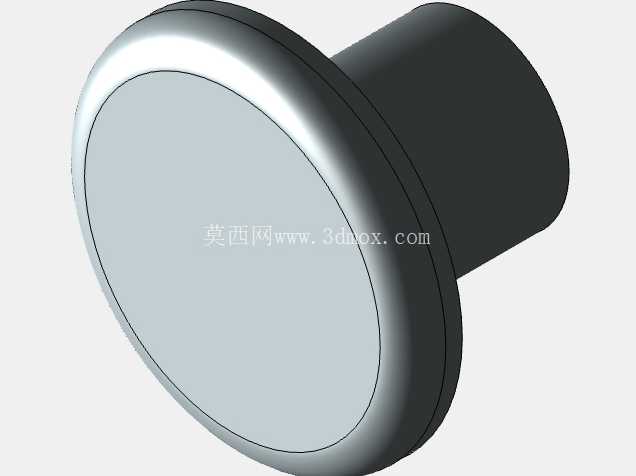

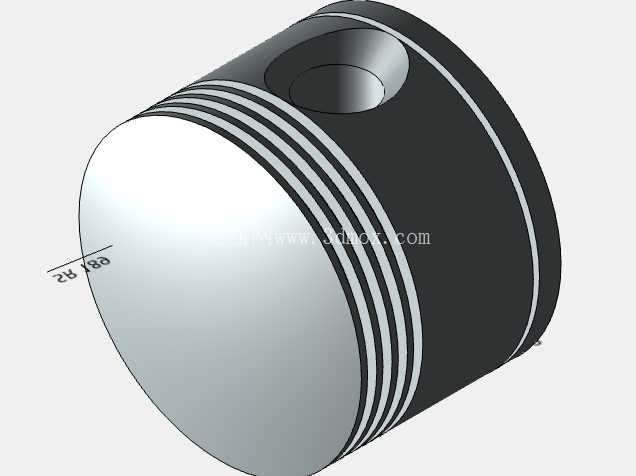

　　连杆的结构采用了工字型截面的锻造毛坯设计，在保证往复运动刚度、降低侧向弯曲变形量的前提下，尽可能削减往复运动件的整体质量，减少高转速下的惯性力载荷，连杆大小端的衬套与轴瓦配合间隙需要严格匹配热膨胀系数，避免冷机启动时异响、热机运转时抱轴的故障出现。活塞部分的设计重点集中在环槽的排布与配合精度上，三道环槽分别对应气封、刮油、导热的不同功能，顶环的工作温度最高，环槽位置做了加厚处理避免高温下材料蠕变导致的密封失效，活塞销采用全浮式配合设计，两端用卡簧限位，工作过程中活塞销可以在连杆小端和活塞销座孔内缓慢转动，让磨损均匀分布，大幅延长零件的使用寿命。

　　从安装边界来看，整套组件装配完成后，所有活塞的外端面处于同一圆柱分度圆上，这个分度圆的直径直接匹配发动机机匣的内壁安装尺寸，相邻活塞组件之间的预留间隙需要满足连杆摆动时的运动空间要求，避免高转速下相邻运动部件发生干涉碰撞，曲轴的输出端连接位采用标准的花键结构，可以直接匹配后续的减速传动机构或者螺旋桨连接法兰，不需要额外做转接结构的适配。实际装配过程中，需要按照对角交替的顺序完成连杆大端与曲柄销的紧固，每一组螺栓的拧紧扭矩都需要严格控制在设计阈值内，避免因紧固力不均导致的曲轴回转偏心，引发整机运转振动超标的问题。

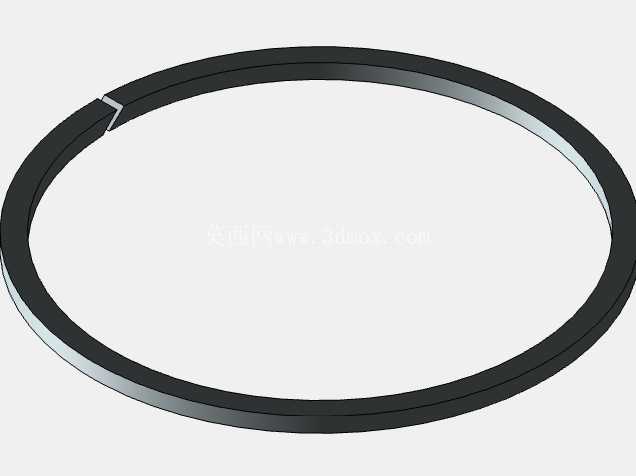

　　活塞环的开口间隙在装配前需要逐一测量匹配，开口位置需要相互错开120度以上，避免开口对齐导致的燃烧室漏气、机油窜入燃烧室的故障。这套组件的结构设计充分考虑了星形发动机的工况特性，所有运动件的质量分布都做了动平衡匹配，径向排布的结构让每个气缸的散热条件基本一致，不会出现局部气缸过热导致的动力衰减，在小型航空动力、复古改装动力、特种应急动力装备的场景中，这类结构的组件依然有着非常广泛的应用空间，其结构设计思路也可以为小排量高功率密度动力单元的开发提供参考。
