外齿式星形锁紧垫圈结构设计

在各类机电设备的螺纹连接副中，防松失效是长期困扰结构设计人员的常见问题，尤其是在存在持续振动、交变载荷、温度循环变化的工况下，普通平垫圈搭配螺纹连接的组合很容易出现预紧力衰减、螺母回转松脱的问题，轻则导致设备运行异响、部件定位偏移，重则引发连接失效、部件脱落的安全事故。外齿星形锁紧垫圈就是针对这类场景开发的专用防松紧固件，在低压电气柜接线端子、小型电机端盖固定、汽车内饰件装配、家电内部结构连接、压铸模具附属配件紧固等场景中都有大量应用。

从结构设计逻辑来看，这类外齿锁紧垫圈的核心防松原理，是通过垫圈周向均匀分布的外齿结构，在装配拧紧过程中，齿尖会分别嵌入被连接件的支撑面与螺母/螺栓头的承压面，形成多点位的咬合阻力，同时垫圈本体在被压紧时产生的弹性回弹力，能够持续补偿螺纹副在振动工况下出现的预紧力间隙，从两个维度阻止螺纹连接副的相对回转。不同于内齿锁紧垫圈多用于小规格螺栓头沉孔内的安装场景，外齿结构的齿形接触面积更大，咬合嵌入的深度更可控，适合安装面硬度适中、需要更大防松阻力的连接场景，同时星形排布的齿形在圆周方向上的受力均匀性更好，不会出现局部应力集中导致的齿形过早压溃失效问题。

在建模过程中，首先需要确定垫圈的核心安装边界参数：内孔直径需要匹配对应规格的螺栓螺杆外径，保证螺杆能够顺利穿过，同时内孔与螺杆之间的间隙不能过大，否则会导致垫圈安装后偏心，影响齿形的均匀受力；垫圈的本体厚度需要根据对应螺栓的预紧力要求设计，厚度过薄会导致弹性补偿量不足，防松效果衰减快，厚度过厚则会增加螺栓的无效夹紧长度，降低连接副的整体刚度。周向的外齿采用均匀等分的结构设计，齿形的倾斜角度经过反复校核，保证在拧紧过程中齿尖能够顺着拧紧方向顺利滑入承压面，而在螺母出现反向回转趋势时，齿尖的咬合阻力会瞬间增大，阻止回转动作，同时齿根位置做了圆弧过渡处理，避免在压紧过程中齿根位置出现应力集中断裂的问题。

实际选型应用时，需要注意几个关键边界：首先是被连接件的表面硬度不能过高，如果被连接件是淬火处理的高硬度钢面，齿尖无法有效嵌入支撑面，防松效果会大幅下降，这类场景需要搭配硬度更高的垫圈或者改用其他防松结构；其次是安装时的拧紧扭矩需要匹配垫圈的额定载荷，扭矩过大会导致齿形被完全压平，失去弹性回弹能力，扭矩过小则齿尖无法有效咬合，达不到防松目的。不同于弹簧垫圈依靠开口错舌的弹力防松，外齿星形垫圈的接触面积更大，连接副的支撑面压强分布更均匀，不会出现弹簧垫圈常见的支撑面刮伤、开口处应力集中导致的螺栓断裂问题，同时在相同规格下，外齿垫圈的整体厚度更薄，适合安装空间紧凑、对连接副夹紧长度有严格限制的场景。

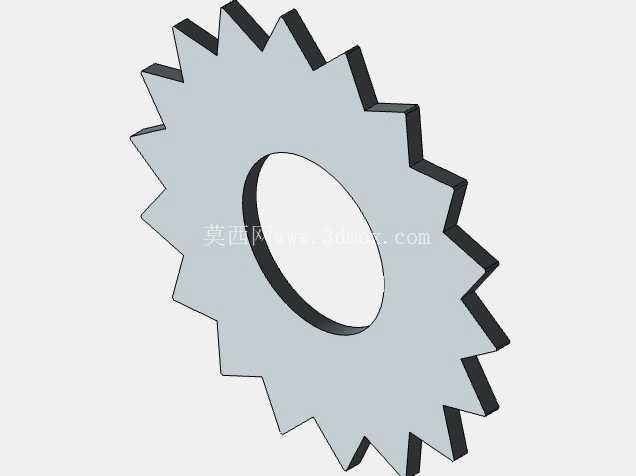

在压铸模具的附属配件连接场景中，这类垫圈常被用于模具冷却水管接头、行程开关安装支架、小型顶杆压板的紧固位置，因为模具在生产过程中会持续受到开合模的冲击振动，同时存在模温反复升降带来的热胀冷缩，普通平垫圈搭配螺纹锁固胶的方案不仅装配效率低，在反复拆装维护时还需要重新涂胶，而外齿锁紧垫圈可以反复拆装使用，防松性能稳定，能够大幅降低模具日常维护的工作量。在三维建模过程中，齿形的等分精度是建模的核心要点，需要保证每一个齿的角度、齿尖高度、齿根圆角完全一致，否则在实际装配压紧时，会出现部分齿先接触、部分齿悬空的问题，导致整体防松性能下降，同时垫圈的两个端面需要保证足够的平面度，避免安装后出现垫圈倾斜，导致螺栓承受附加弯曲应力的问题。

从安装适配性来看，这类外齿星形垫圈不需要配合其他特殊防松零件使用，可以直接替换同规格的普通平垫圈，不需要改变原有连接副的螺栓、螺母规格，也不需要调整安装孔的尺寸，对于现有设备的防松改造场景非常友好。在户外使用的设备连接场景中，垫圈的齿形咬合结构还能够刺破连接面的氧化层、油漆层，保证连接副的电气导通性，在需要接地连接的部位使用，还可以省去单独刮除漆面的工序，同时保证接地连接的可靠性。设计时还需要考虑垫圈的热处理工艺匹配，成品垫圈需要经过合适的淬回火处理，保证足够的硬度和弹性，既能够让齿尖顺利嵌入被连接件表面，又不会在反复冲击载荷下出现齿形断裂、本体开裂的问题，表面处理通常采用镀锌或者达克罗工艺，满足不同工况下的防锈耐腐蚀要求。
