汽车内饰塑料卡扣连接结构设计方案

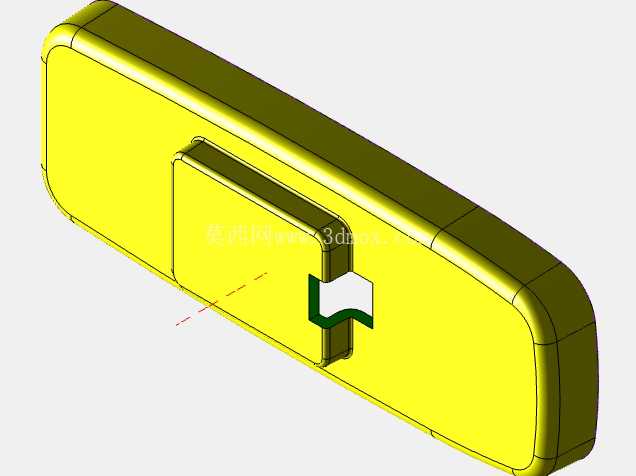

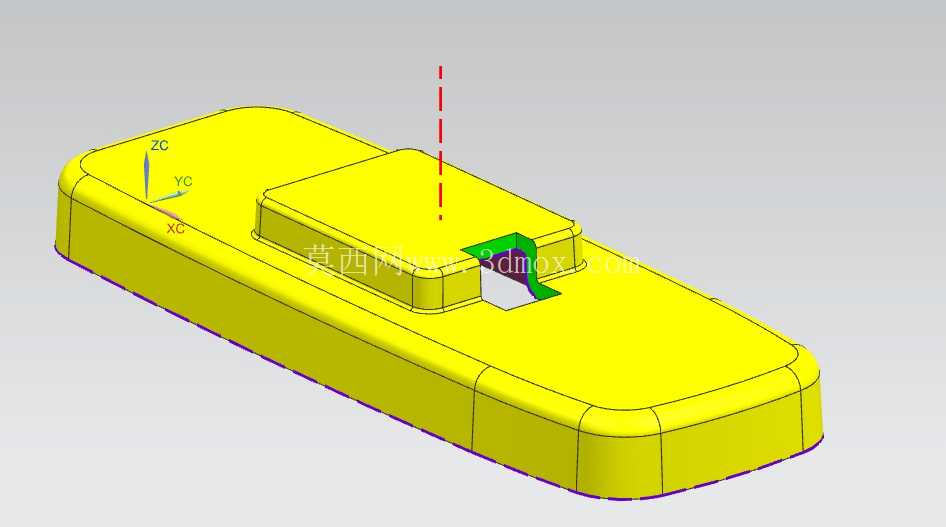

这类卡扣结构是汽车内饰件装配环节里应用极广的连接形式，日常接触的门板扶手、硬币存放槽、仪表板侧饰板、控制台附件的装配，大多依靠这类结构实现无紧固件连接，完全省去螺丝、焊接、粘接工序，装配线工人只需对准定位槽施加按压力，就能依靠卡扣自身的弹性变形完成锁止，后期售后拆解也无需破坏周边饰件，能大幅降低整车装配与维保的工时成本。

从功能特性来看，这类卡扣的核心作用是在两个塑料壳体件之间建立可反复拆装的锁止关系，设计时首先要匹配基材的物理性能，常用的ABS、PP、PC-ABS等内饰塑料，本身具备合适的弯曲模量与抗疲劳性能，能满足卡扣反复拆装的弹性变形需求，不会出现几次拆装就断裂失效的问题。卡扣根部特意设计了最小壁厚过渡区，避免应力集中导致的根部开裂，同时在组装锁定的过程中，卡扣会通过偏转变形滑过对接卡槽，回弹后牢牢卡在卡槽的限位面上，不会因为车辆行驶中的振动出现松脱异响。

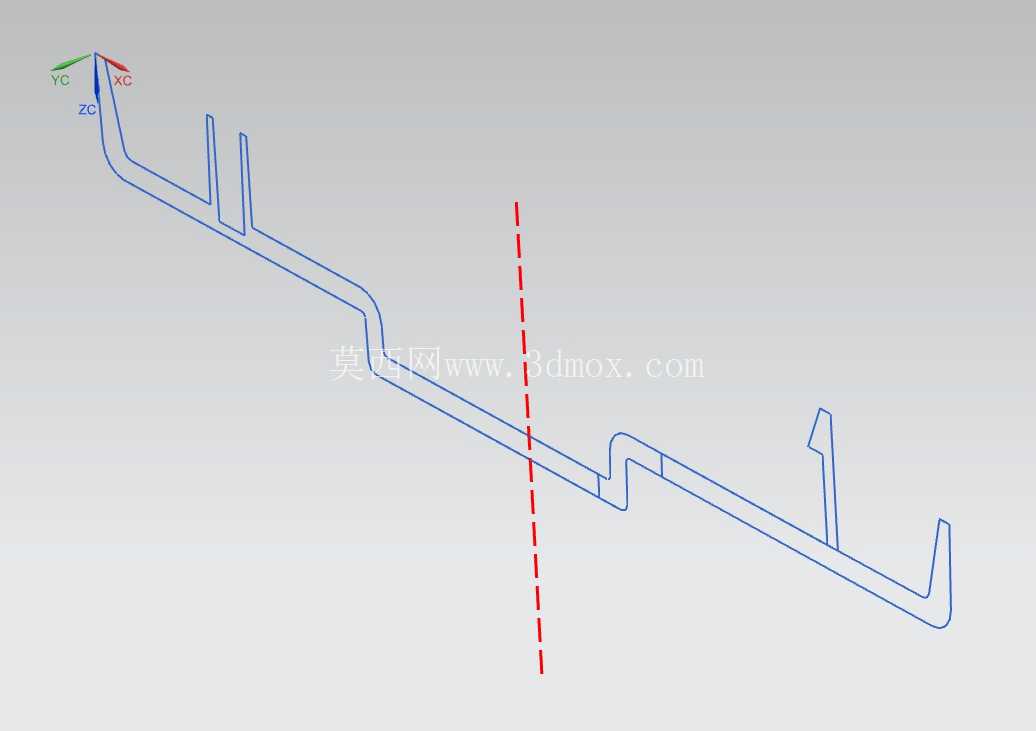

设计这类结构时，首先要把控拔模角度参数，常规设置在0.5°到1°之间，既能保证注塑成型时顺利脱模，也不会因为角度过大导致卡扣配合间隙超标，出现装配后松动旷量。卡扣根部的圆角是容易被忽略的细节，合理的圆角半径能分散卡扣受掰动时的应力，避免应力集中导致的断裂问题。接合高度的参数需要反复校核，既要保证足够的扣合量维持锁止力，避免车辆颠簸时卡扣脱开，也不能因为扣合量过大导致拆装需要的力超出合理范围，导致售后拆解时撬断卡扣或者损坏周边饰件。挠度限制是设计的核心红线，所有变形量必须控制在材料的弹性极限范围内，一旦变形超过屈服极限，卡扣就会出现塑性变形，失去回弹锁止的能力。

从模具可行性角度看，这类卡扣的分型线设置必须顺着卡扣的变形方向布置，避免分型线处的飞边影响卡扣的变形空间，同时要保证模具浇注时的料流能顺畅填充到卡扣末端，避免出现缺料、熔接痕等缺陷，导致卡扣强度不足。实际装车场景里，这类卡扣大多布置在饰件的隐藏区域，装配完成后从外部完全看不到连接结构，能保证内饰外观的整体性，不会出现螺丝孔、焊接痕等影响美观的瑕疵。

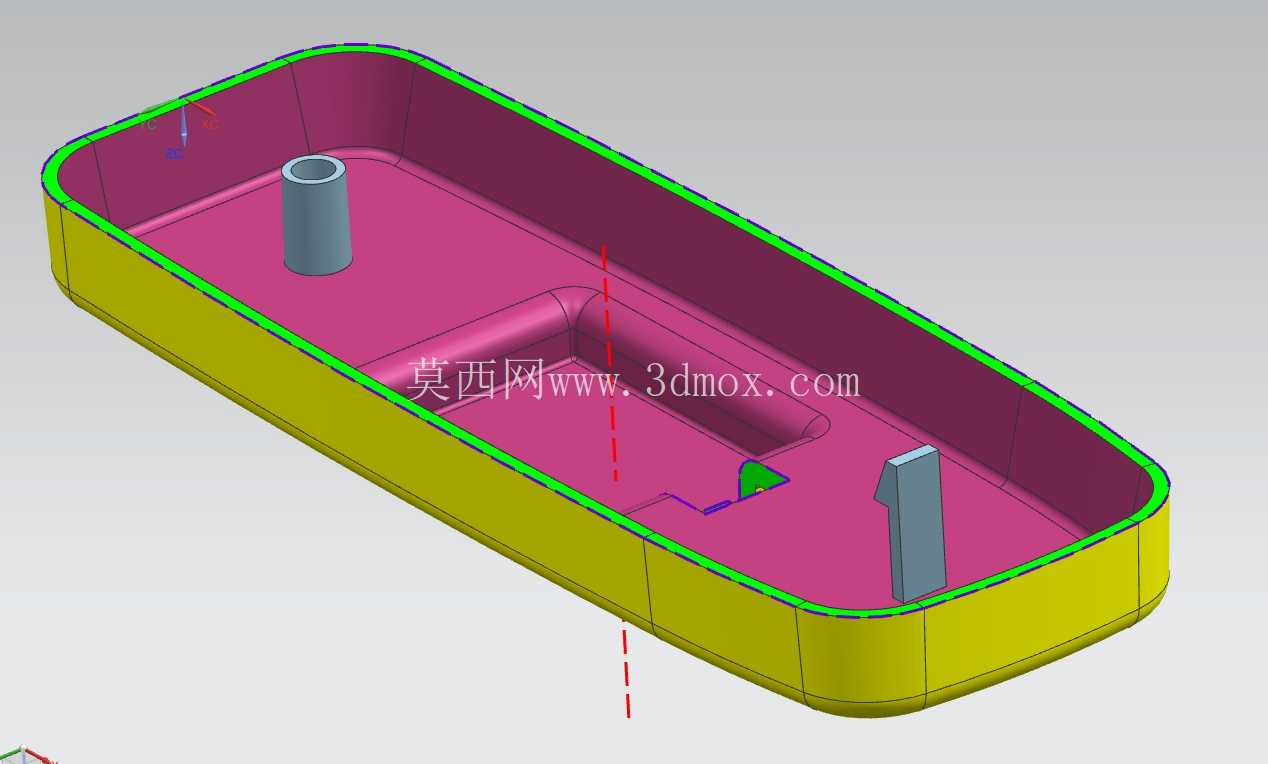

安装边界方面，这类卡扣所在的基座壳体，周边需要预留足够的变形让位空间，卡扣在装配滑入卡槽的过程中，会向内侧产生一定的偏转量，周边的壳体结构不能干涉这个偏转路径，否则会出现装配卡滞、按压力过大的问题。同时对接的卡槽结构要设置导入倒角，让卡扣能顺着倒角顺利滑入锁止位置，降低装配对位的难度，适配生产线快节奏的装配需求。日常应用中，除了常规的内饰饰板固定，硬币支架、控制台组件、门饰板、仪表板附件、小型储物箱的壳体拼接，都能看到这类卡扣结构的身影，是塑料件无紧固件连接方案里性价比最高的结构形式之一，不需要额外采购紧固件，也不需要配套的焊接、涂胶设备，仅靠零件自身的结构特征就能完成可靠连接，同时兼顾了装配效率、拆装便利性与外观美观性的多重需求。
