汽车前保险杠外观结构注塑设计方案

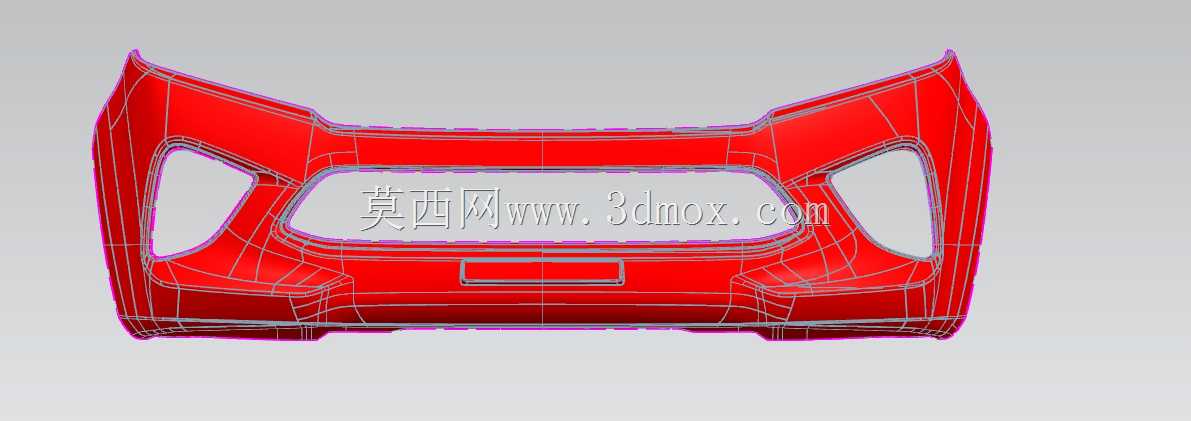

汽车保险杠作为车辆前部最核心的外饰覆盖件，同时承担低速碰撞缓冲、行人保护、外观造型匹配、气流导流等多重功能，其设计过程需要兼顾造型美学、结构强度、注塑工艺可行性、装配精度等多维度要求。本次设计的保险杠结构，首先从外造型给定的A类曲面入手，在拿到初始曲面数据后，第一步并非直接做实体加厚，而是先对A面的连续性、曲率变化、表面质量做全面校验，重点检查相邻曲面间的G2连续性是否达标，避免后续加厚、拔模过程中出现曲面褶皱、破面等问题，这一步是所有外饰曲面类零件设计的基础，一旦A面本身存在曲率突变，后续所有结构工作都会出现连锁问题。

校验完基础曲面质量后，需要结合整车总布置给出的安装边界，确定保险杠的整体安装点位、与周边翼子板、前大灯、中网、下护板的匹配间隙，通常外饰件的匹配间隙控制在3-5mm，面差控制在0.5-1mm范围内，这就要求在做结构设计时，提前预留出安装调节余量，同时要考虑保险杠安装后的热胀冷缩量，避免高温环境下零件膨胀顶到周边件出现外观缺陷。

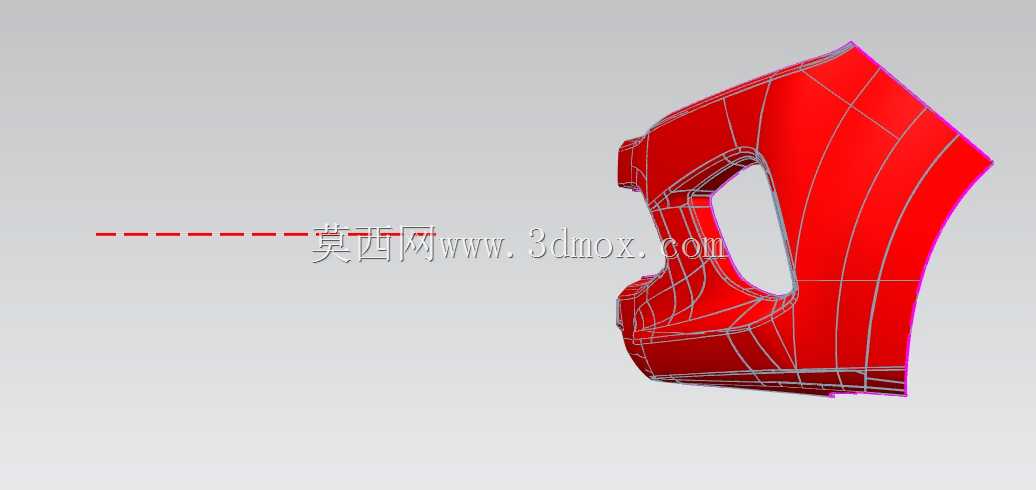

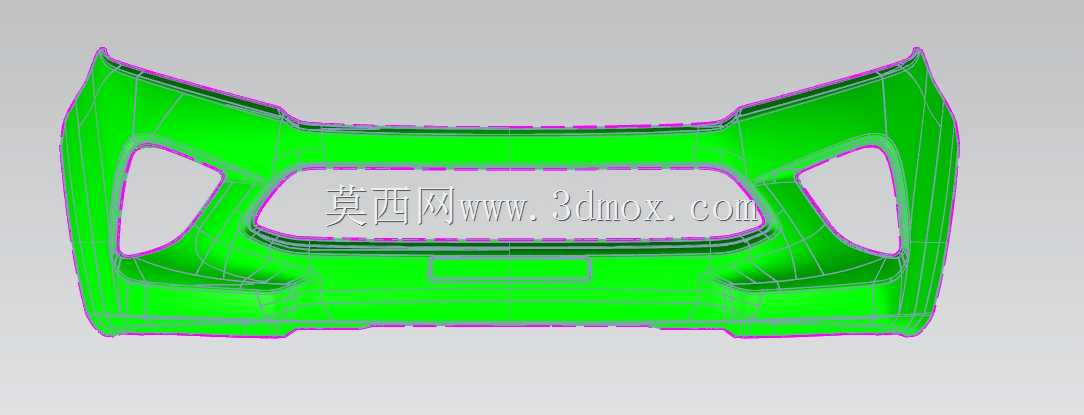

接下来是壁厚设计，汽车保险杠属于大型薄壁注塑件，整体壁厚通常控制在2.5-3mm区间，壁厚要尽可能保持均匀，避免出现壁厚突变导致的注塑缩痕、翘曲问题，在安装卡扣座、雷达安装位、格栅连接位等局部需要加厚的区域，要做渐变过渡，过渡段长度控制在壁厚差的3倍以上，减少注塑缺陷产生的概率。同时要基于拔模方向做整体拔模分析，外表面因为是外观面，拔模角度通常要大于1度，内部筋位、卡扣座的拔模角度要大于0.5度，对于深度较大的安装柱结构，要适当加大拔模角度，避免脱模时出现顶白、拉伤问题。

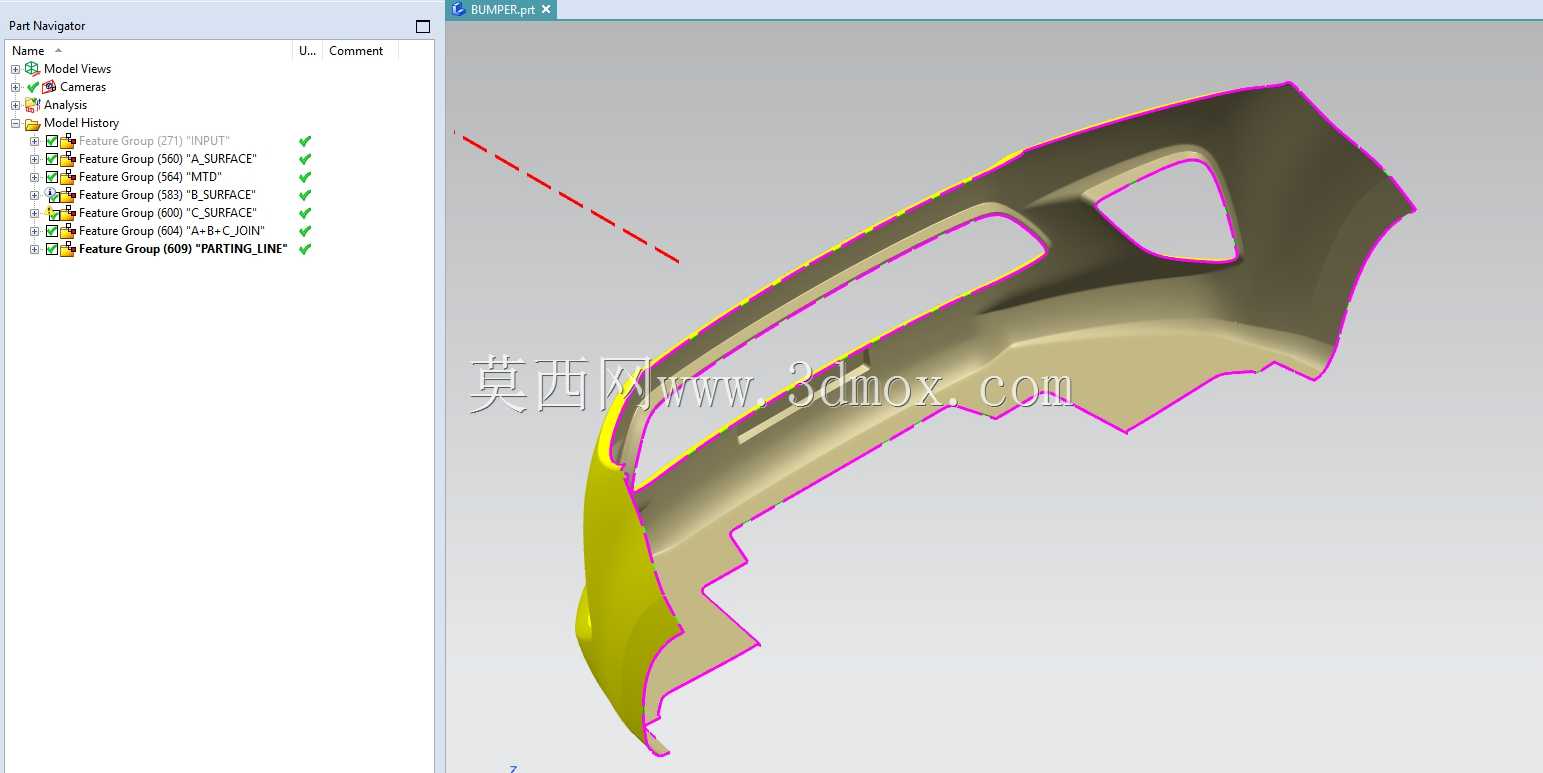

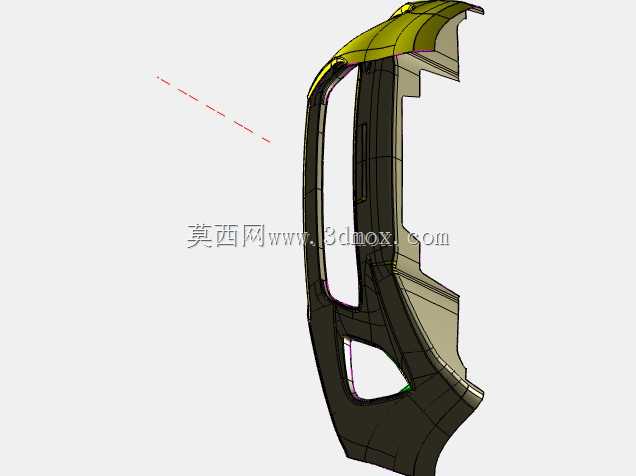

完成基础壁厚后，需要构建完整的分型面，分型面的选择要兼顾模具加工难度、飞边去除便利性、外观面完整性，尽量将分型线设置在外观不可见的区域，或者零件的棱线位置，避免分型线出现在高光外表面影响外观质量。分型面构建完成后，要将所有曲面缝合成封闭的实体，这一步需要反复检查曲面缝隙，确保没有破面、重叠面，保证实体能够顺利生成，同时要对实体做干涉检查，确认与周边所有零部件都不存在静态干涉，还要预留出装配工具的操作空间，比如安装卡扣时的螺丝刀操作空间，避免总装时出现无法装配的问题。

在结构细节上，保险杠内部需要设计合理的加强筋布局，加强筋的厚度控制在基础壁厚的0.6倍以内，避免筋位对应的外表面出现缩痕，筋位的高度不超过壁厚的5倍，防止筋位填充困难出现缺胶。同时要设计对应的安装结构，包括与翼子板连接的侧安装点、与前防撞梁连接的中部安装点、与大灯支架连接的上部安装点，所有安装点都要设计对应的加强结构，保证安装强度，避免车辆行驶过程中出现保险杠抖动、异响问题。另外还要考虑低速碰撞的缓冲性能，在保险杠与防撞梁之间预留足够的吸能空间，在对应行人保护的区域，要适当弱化局部结构，降低碰撞时对行人腿部的伤害。

设计过程中还要充分考虑注塑工艺的可行性，包括进胶点的位置选择，大型保险杠通常采用多点热流道进胶，要保证熔接痕的位置出现在非外观区域，同时要预估注塑时的流动方向，避免出现困气、填充不足的问题。还要设计合理的顶出结构位置，顶针尽量布置在筋位、安装柱等非外观区域，避免顶针痕迹出现在外表面影响外观质量。对于保险杠上需要预留的雷达安装孔、拖车钩盖板、雾灯安装位等结构，要保证位置精度，与对应功能件的匹配间隙符合整车DTS要求，避免出现装配后缝隙不均、错位等问题。

整个设计过程是一个反复迭代的过程，从曲面到实体，再到结构细节，每一步都需要结合工艺、装配、性能要求做调整，比如初始拔模分析发现局部倒扣，就需要调整曲面或者做滑块结构，壁厚分析发现局部壁厚过厚，就要调整结构做减胶处理，干涉检查发现与周边件间隙不足，就要调整对应位置的结构形状，最终得到既满足造型要求，又符合结构强度、装配工艺、注塑生产要求的成熟保险杠结构。
