汽车内饰中心面板塑料结构设计方案

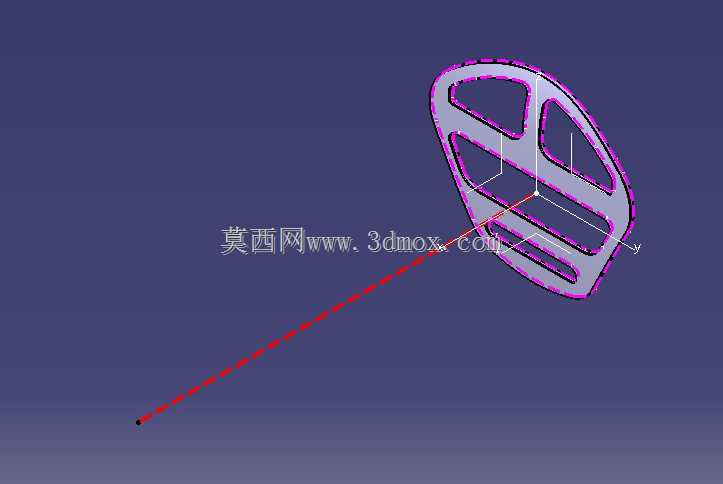

　　该中心面板属于乘用车主驾与副驾之间的中控区域核心内饰覆盖件，日常使用场景中承担中控功能按键承载、内饰视觉风格统一、驾乘人员操作界面支撑的作用，覆盖中控区域的内部钣金支架、线束接插件、功能模块安装位，避免内部结构外露影响内饰质感，同时为驾乘人员提供手肘倚靠的接触面，匹配整车内饰的人机交互布局。设计初期先基于整车内饰的A级曲面输入开展工作，首先对输入曲面做连续性校验，排查曲面间的曲率突变、接缝偏差问题，确保外露面的光影过渡符合内饰造型的质感要求，避免后续注塑成型后表面出现光影瑕疵。建模过程中先确定加工轴的定义方向，结合注塑模具的开模行程、顶出位置做基准对齐，避免后续模具设计出现倒扣无法脱模的问题。

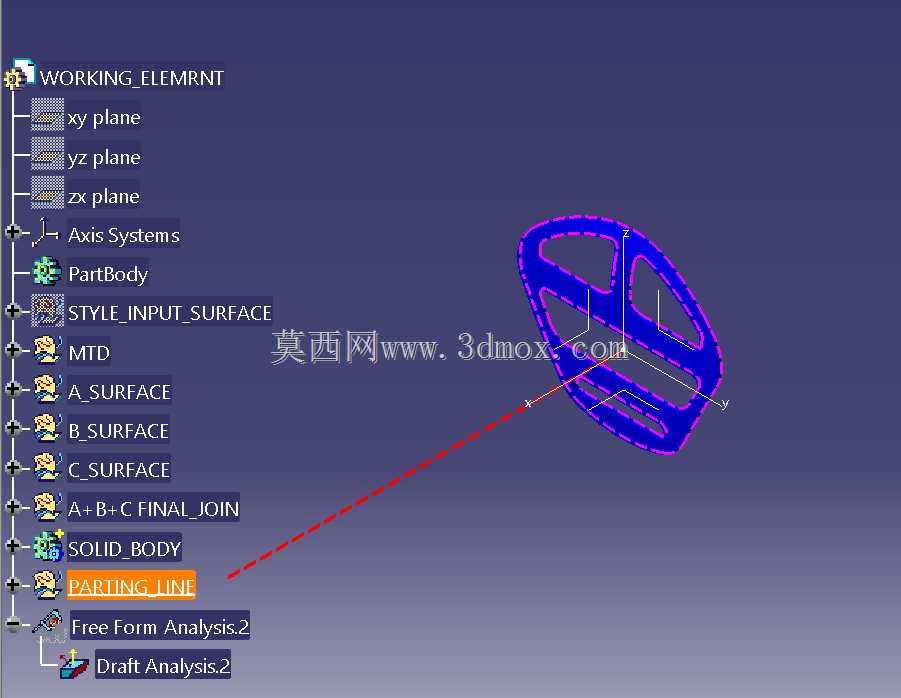

　　在A级曲面基础上依次生成B面、C面结构，严格控制各曲面间的过渡连续性，保证壁厚均匀性，整体壁厚控制在2.5mm的常规内饰塑料件壁厚区间，局部筋位厚度不超过主壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲变形等缺陷。曲面缝合阶段逐段检查边界的闭合性，将封闭曲面组转换为实体结构后，做实体的干涉检查，确认与周边仪表板、副仪表板、空调出风口的安装间隙预留符合整车DTS要求，周圈安装间隙控制在0.5mm以内，面差匹配周边件保持齐平或按造型要求做0.3mm内的阶差过渡。

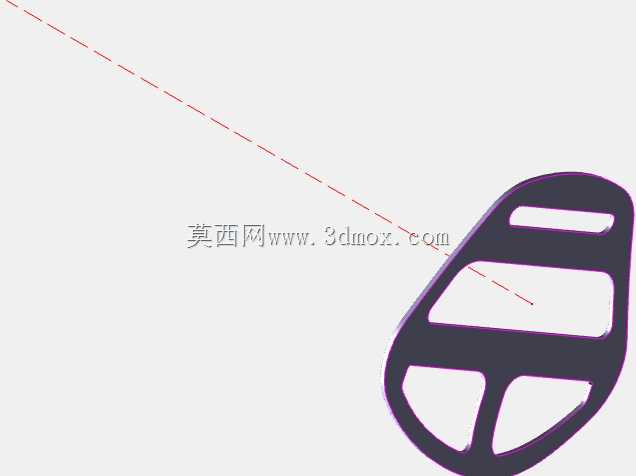

　　拔模分析环节沿定义的开模方向逐面校验拔模角度，外露外观面拔模角度不小于1度，内部筋位、安装柱的拔模角度不小于0.5度，对于局部存在倒扣的位置，提前预留滑块、斜顶的结构空间，避免后续模具结构无法实现。分型线的设置沿产品的外观棱线位置布置，避免分型线外露在用户可见的高感知区域，同时保证分型面的加工便利性，减少模具加工的复杂曲面占比，降低模具制造成本。安装结构设计上，周圈布置6个卡扣安装位，匹配车身钣金上的卡扣座，卡扣的卡接量控制在1.2mm-1.5mm区间，保证安装后的紧固强度，避免车辆行驶过程中出现异响、松动问题；内部预留3个螺丝安装柱，用于固定内部的功能模块支架，安装柱根部做R0.8mm的圆角过渡，避免应力集中导致受力断裂。

　　产品边缘做R1.2mm的圆角处理，避免锐边划伤驾乘人员，同时匹配内饰的柔和设计风格。建模过程中同步验证注塑成型的可行性，对壁厚突变位置做渐变过渡，过渡段长度不小于3倍壁厚差值，避免注塑时出现流痕、熔接痕缺陷；针对产品上的按键安装开孔位置，做周圈的翻边加强结构，翻边高度3mm，保证开孔位置的结构强度，避免按键按压时出现周边变形问题。整个结构设计全程围绕人体工程学要求，面板的操作区域倾斜角度匹配驾乘人员的操作视线与手臂伸展范围，保证操作按键时的视角可达性与操作舒适度，同时满足内饰装配的工艺要求，所有安装位的操作空间预留足够，满足总装车间的装配工具操作空间需求，避免装配过程中出现工具无法到达的问题。
