单缸发动机集成式气缸体压铸结构

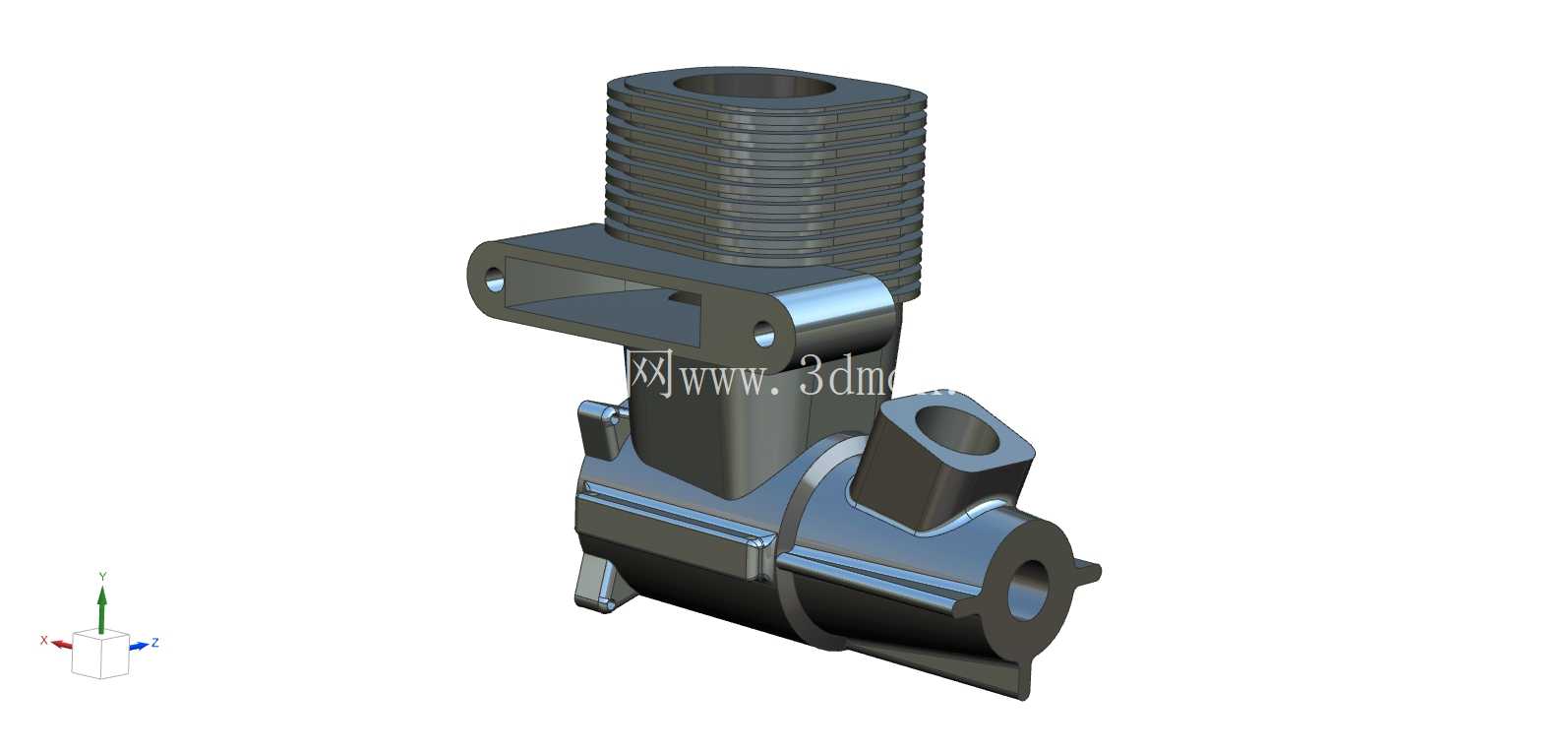

在小型通用动力机械的配套场景里，这类集成曲轴箱壳体的单缸气缸体，是通用汽油机、小型植保机械动力头、迷你摩托动力单元的核心承载构件，区别于分体式缸体缸箱设计，一体化压铸成型的结构从根源上减少了结合面的密封失效风险，也压缩了整机装配的工序链长度。日常做这类零件建模时，最先要锚定的是安装边界的硬约束：顶部带连续外螺纹的筒段是缸套配合区，螺纹参数要匹配对应排量的缸头锁紧螺距，安装法兰上的两个光孔位置必须和配套机架的安装孔位同轴度控制在0.1mm以内，否则整机装配时会出现缸头偏斜、密封垫压合不均的漏气问题。侧面伸出的带孔凸台是进排气道的外接接口，接口内径的流通截面直接影响充气效率，建模时不能只做外观圆角，要保证气道内壁的过渡曲面无突变，避免实际运行时产生气流紊流增加泵气损失。

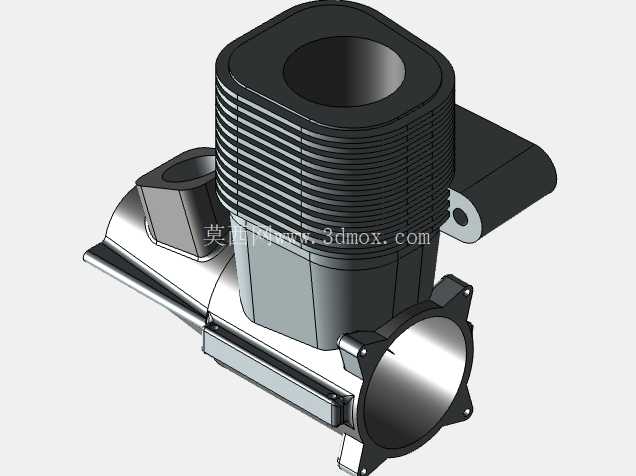

缸体外壁密布的冷却翅片是风冷机型的核心散热结构，翅片的厚度、间距、排布角度都要对应热负荷分布做差异化设计：靠近燃烧室的上部区域翅片密度更高、厚度稍薄，增大和空气的接触换热面积，下部曲轴箱区域的翅片间距放宽，避免运行时积尘、草屑堵塞翅片间隙影响散热效果。建模时翅片和缸体主体的过渡圆角不能省略，实际压铸生产中直角位置容易出现应力集中，后续发动机运行受冷热交变载荷冲击时，很容易在圆角缺失位置产生疲劳裂纹。

集成在缸体侧方的安装支架，是用来固定磁电机线圈、化油器转接座的结构，支架上的定位凸台高度要严格控制，保证配套附件安装后和曲轴、活塞的相对位置精度，比如磁电机定子和飞轮磁钢的气隙如果偏差超过0.2mm，就会出现点火能量不足、动力输出不稳的问题。下部曲轴箱腔体的内壁曲面要匹配曲轴连杆的运动包络，建模时要预留出0.8-1.2mm的运动间隙，同时腔体的加强筋排布要顺着曲轴旋转的受力方向设置，既提升箱体的结构刚性，又避免不必要的壁厚增加带来的零件重量上升、压铸成型周期延长的问题。

做这类零件的结构设计时，还要兼顾压铸工艺的成型特性：所有的拔模斜度要顺着模具开模方向设置，深腔位置的拔模斜度适当放大，避免脱模时拉伤零件表面；壁厚要尽量保持均匀，厚大位置要做减薄的掏空处理，防止压铸成型时出现缩孔、缩松缺陷，影响零件的结构强度。端口位置的细节结构，比如螺纹退刀槽、密封槽的尺寸，要和对应的标准密封件、紧固件匹配，不能随意做非标的尺寸设计，否则后续售后维修时会出现配件不通用的问题。这类集成式缸体的整体结构紧凑，在小排量动力设备上应用时，能有效降低整机的重量和体积占比，同时一体化结构的刚性更好，能承受更高转速下的振动载荷，减少长期运行后的连接松动故障。建模过程中要把每个安装特征的位置公差、形位公差在模型里做隐含的约束，比如安装法兰的平面度、轴承孔的同轴度，这些细节虽然在外观模型上不直接体现，但却是零件能实际落地生产、装配使用的核心要素，不能只做外观的形似而忽略结构功能的匹配。
