在往复式内燃机的动力输出结构中,曲轴配重是直接决定整机运行平顺性的核心零部件,其作用是抵消曲轴连杆轴颈、曲柄臂以及活塞连杆组做往复运动与旋转运动时产生的不平衡惯性力,避免发动机运行过程中出现异常振动、轴瓦偏磨、动力输出波动等问题,广泛应用于车用汽油机、柴油机、小型通用动力机械、工程机械动力单元等各类采用曲轴输出动力的设备中。

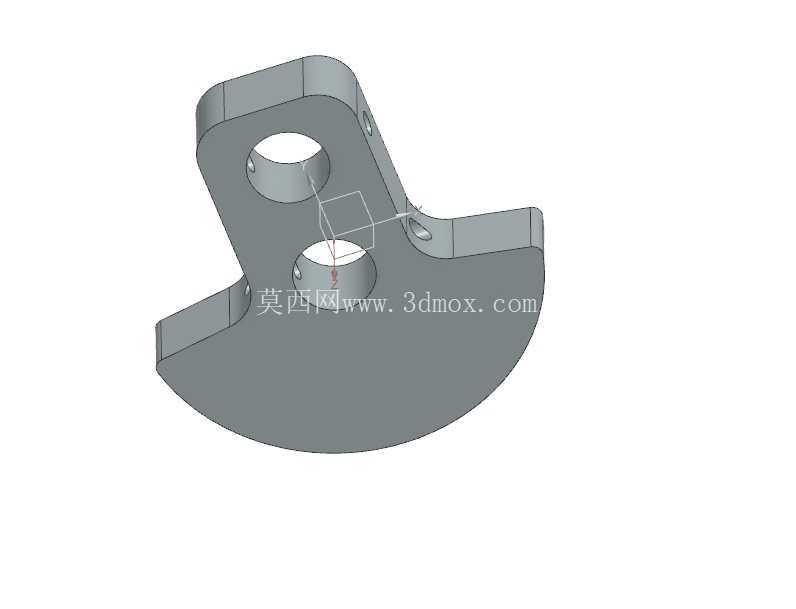

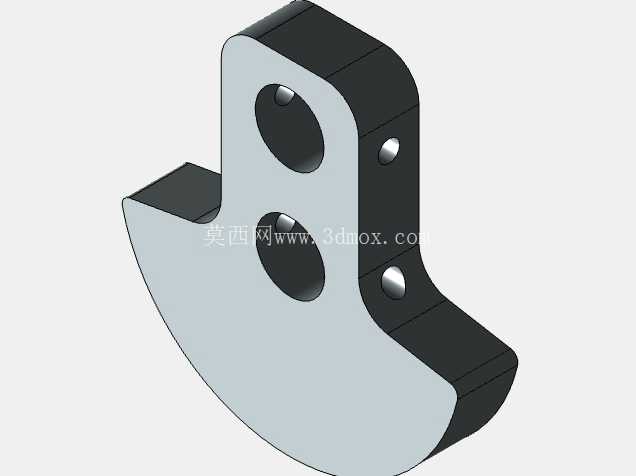

该配重块采用偏心扇形的主体结构设计,扇形外弧面的质心偏移方向与曲轴连杆轴颈的偏心方向完全相反,通过自身质量产生的反向离心力,平衡曲轴旋转过程中连杆侧的不平衡力矩。主体上设置的两个同轴通孔为曲轴安装定位孔,孔位的同轴度、孔中心与配重块质心的位置公差直接决定了动平衡的校准精度,设计时两个安装孔的孔径与对应曲轴曲柄臂上的定位轴径采用过渡配合,保证装配后无相对窜动,避免高速旋转时配重块移位导致平衡失效。配重块侧面设置的两个半球形凹坑为装配定位工艺窝,用于装配过程中与工装定位销配合,快速确定配重块在曲柄臂上的安装角度,减少装配时的找正时间,同时也可作为动平衡校准过程中的去重标记基准,当曲轴总成动平衡量超差时,可在对应位置的配重块边缘铣削去重,快速将不平衡量控制在设计允许范围内。
从安装边界来看,该配重块的厚度方向尺寸与对应曲柄臂的安装槽宽度匹配,装配后配重块的侧面与曲柄臂侧面齐平,不会超出曲轴回转的安全边界,避免旋转过程中与曲轴箱内壁、连杆大头发生运动干涉。扇形外弧面的曲率半径经过严格校核,保证在曲轴全角度旋转过程中,配重块外沿与曲轴箱内部的加强筋、润滑油道喷嘴等周边零部件保持足够的安全间隙,同时弧面的流线型设计可以减少曲轴高速旋转时对曲轴箱内机油的搅动阻力,降低发动机的运转功耗。配重块的非配重侧设置有平直的定位贴合面,装配时该面与曲柄臂的安装定位面完全贴合,增大接触面积,分散高速旋转时的连接应力,避免局部应力集中导致的连接失效。
设计过程中,首先需要根据对应发动机的缸数、冲程、曲柄半径、活塞连杆组的往复质量、额定最高转速等参数,计算出所需的平衡重质量与质心偏移量,再反向推导配重块的扇形半径、厚度以及材质密度对应的结构尺寸。该配重块采用高密度铸铁材质,在有限的安装空间内可以获得足够的平衡质量,减少不必要的结构外扩,同时铸铁的减振性能优异,可以吸收曲轴旋转过程中的部分微幅振动,提升整机的NVH表现。两个安装孔的中心距严格匹配对应曲轴曲柄臂上的定位轴间距,孔口处设计有微小的倒角,既可以去除加工毛刺,也便于装配时的导向导入,避免装配过程中刮伤轴径表面影响配合精度。侧面的定位凹坑深度控制在1.5mm以内,不会对配重块的整体结构强度造成影响,同时凹坑的球面设计可以保证与工装定位销的点接触定位,定位精度更高,不会因为接触面的加工误差导致定位偏移。
在实际应用场景中,这类曲轴配重块需要经过严格的静平衡与动平衡检测,单件的静不平衡量需要控制在设计阈值内,装配到曲轴总成后,还需要连同曲轴、连杆、活塞等部件一起进行整体动平衡校准,确保发动机在全转速区间运行时的振动值符合设计要求。配重块的边缘全部做了圆角过渡处理,避免应力集中,同时也可以减少旋转过程中的空气阻力与机油搅动,圆角的R值经过优化,在保证结构强度的前提下尽可能减少不必要的质量冗余,让配重块的质量更多集中在远离曲轴旋转中心的扇形外沿区域,提升单位质量的平衡效率,降低曲轴总成的整体重量,提升发动机的动力响应速度。
