汽车燃油供给系统化油器结构设计

　　在车用内燃机的燃油供给体系里，化油器是承担燃油与空气精准配比的核心功能部件，直接决定发动机不同工况下的燃烧效率、动力输出稳定性与排放表现，这套结构的三维设计完全围绕车用动力的实际运行需求展开，兼顾压铸生产的工艺可行性与装车后的装配适配性。从实际应用场景来看，这类化油器结构多用于小排量通用动力与老式乘用车辆的进气通路，需要在发动机怠速、中低负荷、全负荷、加速等不同工况下，动态调整燃油喷出量与进气量的混合比例，既要保证冷启动时能提供足够浓的混合气让发动机顺利点火，也要在高速巡航时维持稀薄混合气降低燃油消耗，急加速工况下还能额外补充燃油避免动力迟滞。

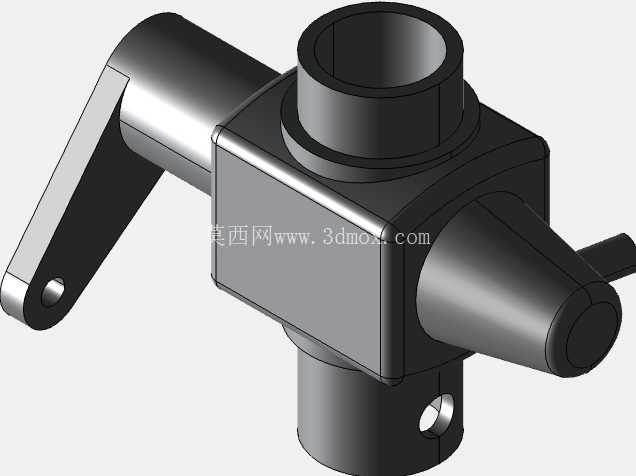

　　设计过程中首先考虑的是安装边界的适配性，主体方形腔体作为核心混合腔，侧面伸出的操纵摇臂是节气门的控制端，摇臂端部的铰接孔需要和驾驶舱的油门拉索机构精准对接，安装时摇臂的转动行程不能和周边的进气歧管、缸盖固定螺栓产生运动干涉，所以在建模阶段就反复校核了摇臂从全闭到全开的转动包络，预留了足够的安全间隙。顶部的圆柱形接口是空气进气端，尺寸匹配对应规格的空气滤清器出气口，接口处做了台阶定位结构，装配时可以直接套入滤清器的橡胶连接管，配合卡箍就能实现密封固定，不需要额外加工法兰面，减少了装配工序。

　　下部的圆柱形接口是混合气输出端，直接对接发动机进气歧管的安装座，接口侧壁的小孔是怠速油量调节孔的安装位，加工时需要保证孔位的同轴度，避免怠速工况下油量调节失准。右侧的锥形凸台是浮子室的连通结构，内部预留了油道通路，用来维持浮子室的油面高度稳定，避免车辆倾斜时燃油溢出或者供油中断。整个主体结构采用压铸工艺成型的设计思路，所有外壁的拔模角度都控制在1.5度到3度之间，壁厚保持均匀的2.5mm，既避免压铸时出现缩孔、冷隔等缺陷，也能保证壳体有足够的强度承受进气负压与燃油的轻微腐蚀。各个接口的连接处都做了圆角过渡，减少应力集中的同时，也让压铸时的金属液流动更顺畅，避免填充不足的问题。

　　操纵摇臂和主体腔体的连接位置做了加强筋结构，因为油门操作时摇臂会承受反复的扳动力，加强筋可以避免长期使用后出现根部断裂的问题。从功能特性上看，这套结构的内部腔体做了平滑过渡设计，进气气流通过时不会产生明显的紊流，燃油从喷油口喷出后可以和空气充分雾化混合，提升燃烧效率。浮子室的安装位预留了针阀的装配空间，可以根据油面高度自动控制进油通断，维持稳定的供油压力。整个部件的外形尺寸紧凑，不需要占用发动机舱过多的布置空间，各个外接接口的位置都符合常规车用动力的布置习惯，不需要对周边管路做大幅度修改就能完成替换安装。建模过程中对所有运动部件的间隙都做了公差预留，节气门转轴和腔体的配合间隙控制在0.05mm到0.1mm之间，既保证转动灵活，又不会出现漏气导致混合气浓度失准的问题。所有密封面的平面度都按照压铸后少量机加工的要求设计，不需要大面积切削就能达到密封要求，降低了后续加工的成本。在实际装车测试的场景中，这套结构可以适应-30℃到120℃的工作环境温度，不会因为温度变化出现壳体变形或者密封失效的问题，燃油流经的内壁做了光滑处理，减少燃油杂质的附着，降低油路堵塞的概率。
