汽车燃油存储用异形油箱结构三维设计

在乘用车动力系统的布局设计中，油箱作为燃油存储的核心承载部件，其结构设计往往需要兼顾底盘空间利用率、碰撞安全冗余、燃油供给稳定性等多重工程要求，本次呈现的异形油箱结构，正是针对前置后驱车型底盘纵梁间的不规则空余空间做的适配化设计。从实际装车场景来看，这类油箱多布置于后排座椅下方与后悬架前侧的空腔区域，该区域既要避开传动轴的转动行程范围，也要预留出排气管路的隔热间隙，同时还要满足后碰工况下的结构变形缓冲要求，因此整体腔体没有采用规则的方体造型，而是顺着底盘钣金的起伏轮廓做了多段曲面过渡，尽可能榨取每一处可用空间来提升额定燃油容积。

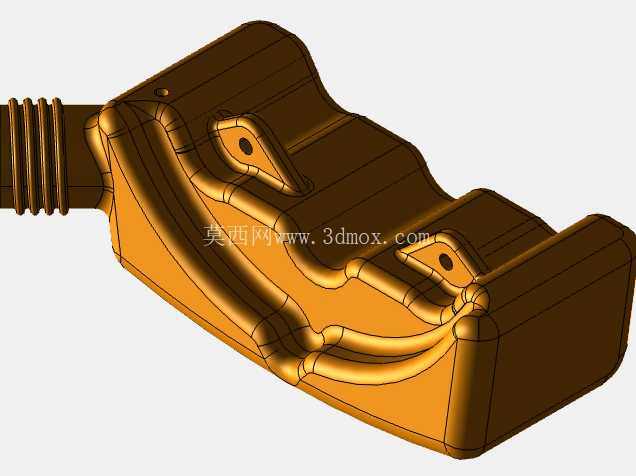

从功能特性上拆解，该结构左侧延伸出的带环形加强筋的管状接口为燃油加注与呼吸集成接口，环形凸起结构一方面是为了提升接口与橡胶密封管路的抱紧力，避免车辆行驶振动过程中出现松脱渗漏，另一方面也能在接口根部形成应力分散结构，降低长期颠簸工况下接口与腔体连接处的疲劳开裂风险。腔体上表面凸起的两个带安装孔的固定耳座，是整个油箱与底盘车身连接的核心受力点，耳座与腔体主体之间做了大圆角的过渡加厚处理，安装孔内预设了金属衬套的嵌装位置，避免螺栓锁紧时的压应力直接作用在压铸铝合金本体上造成局部压溃。整个腔体的侧壁都做了等壁厚的加强筋布局，筋条顺着腔体的曲面轮廓走向分布，既能够在不额外增加过多壁厚的前提下提升腔体整体的抗变形能力，抑制车辆行驶过程中燃油晃动产生的结构共振，也能在压铸成型过程中充当铝液流动的导流通道，降低薄壁区域出现冷隔、缩孔的成型缺陷概率。

从设计思路的落地逻辑来看，该结构在初始建模阶段就同步导入了底盘周边件的数模做干涉校验，腔体下边缘的内凹造型是为了避让后悬架的横向稳定杆运动行程，上表面的平缓曲面则是为了贴合后排座椅下方的隔音垫安装平面，减少不必要的空间浪费。在安装边界的尺寸控制上，两个固定耳座的孔位中心距严格匹配底盘上预先焊接的安装支架定位尺寸，公差带控制在±0.2mm以内，确保装车时能够直接对位装配，不需要现场修配调整。加注接口的伸出长度与角度也经过反复校核，既保证加注枪能够顺利插入对接，也不会和后侧的轮罩内衬产生运动干涉。腔体内部还预留了防浪板的安装卡槽，虽然本次展示的是外部腔体结构，但建模阶段已经同步考虑了内部防浪组件的安装空间，避免后续设计内部结构时出现腔体壁厚不足、无法固定的问题。

在实际工程应用中，这类压铸铝合金油箱相比传统的滚塑油箱，具备更好的抗渗透性能与结构强度，能够满足更高的燃油蒸发排放法规要求，同时铝合金材质的导热性能更好，能够快速将燃油系统的热量散发出去，避免夏季高温工况下油箱内部压力过高。结构上的多曲面过渡设计，除了空间适配的作用外，也能够在车辆发生侧面碰撞时，通过曲面的有序溃缩吸收碰撞能量，避免腔体破裂造成燃油泄漏。建模过程中所有的圆角参数都经过工艺校验，外表面的圆角半径不小于3mm，内部转角的圆角半径不小于2mm，既满足压铸成型的拔模要求，也避免应力集中造成的结构失效点。整个腔体的壁厚控制在3.5mm±0.3mm，既保证足够的结构强度，也尽可能控制零件自重，符合整车轻量化的设计方向。
