汽车发动机排气消声装置结构设计

项目分类:汽车 发布时间:2026-06-18 ID:1187147
  • 汽车发动机排气消声装置结构设计

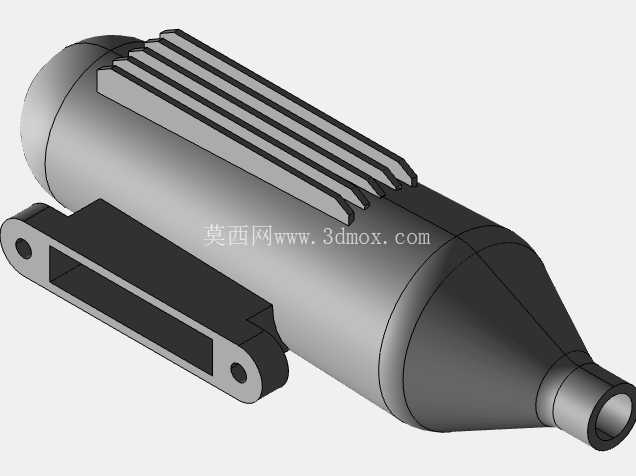

  在汽车动力总成的配套部件设计中,排气消声装置是直接关联整车NVH表现与排放通路顺畅度的核心构件,本次呈现的消声器结构,主要适配小排量乘用车的动力排气端,安装位置集中在发动机排气歧管下游、三元催化装置之后的底盘排气段,承担着降低排气脉动噪声、梳理排气气流走向的核心作用。从实际工况来看,发动机运行过程中,排气门会按照点火顺序周期性开启关闭,排出的高温高压废气会形成频率跨度极大的脉动气流,如果没有消声结构做缓冲衰减,直接排出的气流噪声会远超驾乘舒适阈值,同时脉动气流形成的背压波动也会反向干扰发动机的进排气效率,影响动力输出的平顺性。这款消声器的整体结构采用了一体化压铸成型的壳体设计,主体腔体为圆柱渐变锥面结构,进气端采用大直径圆柱腔体预留膨胀空间,出气端逐步收窄为小直径接口对接后续排气尾管,腔体外侧设置了多道平行排布的散热鳍片结构,一方面可以通过增大壳体与空气的接触面积,快速带走高温废气传递到壳体的热量,避免长时间高负荷运行下壳体周边的底盘橡塑部件出现热老化,另一方面鳍片结构也相当于在壳体外部增设了多道加强筋,能够提升腔体整体的结构刚度,抵御车辆行驶过程中底盘带来的振动冲击,避免薄壁壳体出现共振异响。

  侧面延伸出的安装支座采用了带通孔的凸台结构,安装孔位的位置与底盘悬挂附近的安装支架点位完全匹配,安装时只需要通过螺栓穿过支座孔位配合减震胶套固定即可,不需要额外做焊接改装,能够保证消声器在车辆颠簸、急加速急减速的工况下不会出现位移松脱。从内部设计逻辑来看,这款消声器没有采用过于复杂的多腔室阻性消声结构,而是结合小排量发动机的排气流量特性,采用了膨胀腔结合微穿孔的复合消声思路,大直径的圆柱腔体可以让高速冲入的排气气流瞬间扩容减速,将气流的动压转化为静压,衰减中低频段的排气脉动噪声,锥面收窄段的内壁设置了错落的导流凸起,可以打乱气流的直线流动轨迹,避免高速气流直接冲击出气口形成高频风噪,同时这种相对简洁的内部流道设计,不会造成过大的排气背压,能够保证发动机排气顺畅,不会因为消声结构的阻力过大导致动力损耗、油耗上升。

  在设计建模过程中,需要重点考量几个边界维度:首先是外形尺寸的避让问题,消声器安装在底盘下方,整体的径向尺寸不能超过底盘两侧的纵梁间距,轴向长度要避开底盘的传动轴、燃油管路以及制动管线的布置空间,侧面安装支座的伸出长度要保证消声器壳体与底盘地板之间预留足够的隔热间隙,避免高温壳体烘烤地板导致车内出现异味甚至隔热层失效;其次是安装接口的同轴度要求,进气端与上游排气管道的对接法兰、出气端与尾管的对接接口,需要保证同轴度公差控制在合理范围,避免安装时出现应力集中,长期运行后接口位置出现漏气异响;另外壳体的壁厚设计也需要平衡散热、刚度与重量的需求,壁厚过薄会导致结构刚度不足容易引发共振,同时散热过快会导致废气温度下降过快,影响下游三元催化的工作效率,壁厚过厚则会增加整体重量,不符合整车轻量化的设计要求,压铸成型的工艺特性也要求壳体的拔模角度、圆角过渡都符合压铸生产的工艺要求,避免出现壁厚不均、成型缺陷的问题。

  在实际装车验证环节,这类消声器需要匹配发动机的全工况运行特性做标定,怠速工况下要保证排气噪声衰减到驾乘人员可接受的范围,急加速工况下不能出现消声结构的气流喘振声,高负荷连续运行时壳体表面温度不能超过周边部件的耐受温度,同时安装结构的疲劳强度要能够覆盖整车全生命周期的振动冲击,不会出现支座断裂、壳体开裂的问题。很多初入行的结构设计人员在做消声器建模时,往往只关注外观造型的还原,忽略了安装边界、流道阻力、热胀冷缩余量这些实际工程问题,比如没有预留壳体受热膨胀的轴向间隙,会导致车辆长时间运行后消声器因为热胀冷缩出现变形拉扯,损坏安装吊耳;又比如内部流道的转角设计过于突兀,会导致气流在转角位置形成涡流,既增加了排气背压,又会产生额外的涡流噪声。这款消声器的结构设计在各个细节上都兼顾了工艺可行性、安装便利性与实际使用性能,没有冗余的结构设计,所有外部特征都有对应的工程作用,鳍片的数量、高度、间距都是经过热仿真与刚度仿真验证后的最优参数,安装支座的位置、厚度、孔位大小也都是经过安装受力分析后确定的,锥面的收窄角度既保证了气流的顺畅过渡,也控制了整体的轴向长度,避免占用过多底盘布置空间。
