车用空气过滤器端盖压铸成型结构设计

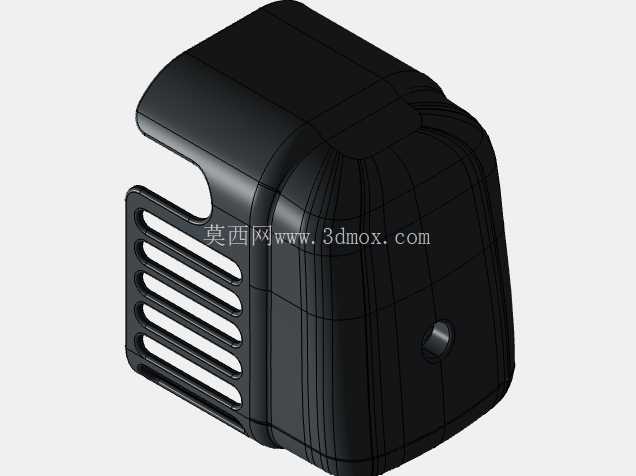

在车用进气系统的配套部件设计中，空气过滤器端盖是承担壳体密封、进气导流、滤芯防护多重作用的核心结构件，这类压铸件的设计需要同时兼顾成型工艺可行性、装配适配性与实际使用工况的耐久要求。从实际装车场景来看，该端盖多用于小型乘用车辆的进气系统末端，与过滤器壳体主体配合后，形成封闭的滤芯容纳腔，一方面阻挡外部大颗粒杂物、雨水溅入滤芯安装区域，避免过滤介质被提前污染堵塞，另一方面通过侧面开设的通风格栅结构，保障进气气流的顺畅通过，格栅的条状间隙经过尺寸校核，既能够满足额定进气量的通流面积要求，又可以拦截体积较大的落叶、飞虫等异物，减少滤芯的前置过滤负担。

设计阶段首先要匹配压铸工艺的成型特性，整体壳体采用圆角过渡的方型腔体结构，所有转角位置都设置了符合压铸脱模要求的工艺圆角，避免锐角位置出现应力集中与成型填充缺陷，侧壁的格栅结构与主体壳体采用一体化压铸成型设计，省去后续二次加工的装配工序，格栅的筋条厚度均匀控制，与主体壁厚保持合理的比例差，避免压铸过程中因壁厚不均产生缩孔、冷隔缺陷。端盖侧面预留的定位凸台，是与过滤器壳体卡扣或者螺丝连接的配合基准，凸台的高度与直径经过装配公差校核，能够保证安装后端面贴合紧密，不会出现漏气或者装配错位的问题。

从安装边界来看，该端盖的外轮廓尺寸适配常规小型空气过滤器的壳体口径，腔体内部的深度刚好覆盖滤芯端部的密封胶圈位置，安装后能够压紧胶圈实现端面密封，避免未经过滤的空气从配合间隙直接进入进气道。格栅的开设方向顺着车辆行驶时的进气流向设置，能够降低进气阻力，减少气流通过时产生的紊流噪音，同时格栅的筋条排布间距经过计算，不会在高流量进气工况下产生结构共振。端盖的外表面做了顺滑的弧面过渡，既能够减少压铸后的打磨工作量，也可以避免装车后与周边管线、覆盖件产生干涉，边角位置的大圆角设计，也能降低装配过程中操作人员被锐边划伤的风险。

在结构强度校核层面，端盖的主体壁厚满足车用塑料件或者压铸件的刚度要求，在滤芯更换的日常拆装过程中，承受常规的按压力、卡扣卡接力不会产生变形或者断裂，格栅的筋条根部做了加厚的圆角过渡，能够承受车辆行驶过程中产生的振动载荷，不会出现筋条断裂脱落的问题。考虑到车用部件的耐候要求，整体结构没有多余的积水死角，雨水溅到端盖表面后可以顺着格栅间隙与壳体斜面自然流出，不会在腔体内部积存造成滤芯受潮或者金属部件锈蚀。与壳体配合的定位面做了平面度公差约束，保证装配后密封胶圈的压缩量均匀，长期使用后也不会因为密封失效导致进气过滤效率下降。

这类端盖的压铸模具设计也需要匹配产品的结构特性，格栅位置的模具镶块采用整体加工的方式，保证筋条的成型精度，避免多块镶块拼接产生的飞边影响通流间隙，脱模斜度顺着产品的开模方向设置，既保证脱模顺畅，也不会影响产品的装配尺寸精度。在实际量产过程中，该结构的成型良品率较高，不需要复杂的后处理工序即可满足装配要求，适配多数经济型乘用车、小型工程机械的进气系统配套需求，能够在复杂的行车环境下长期稳定发挥防护与导流作用。
