六旋翼碳纤维无人机机架结构设计

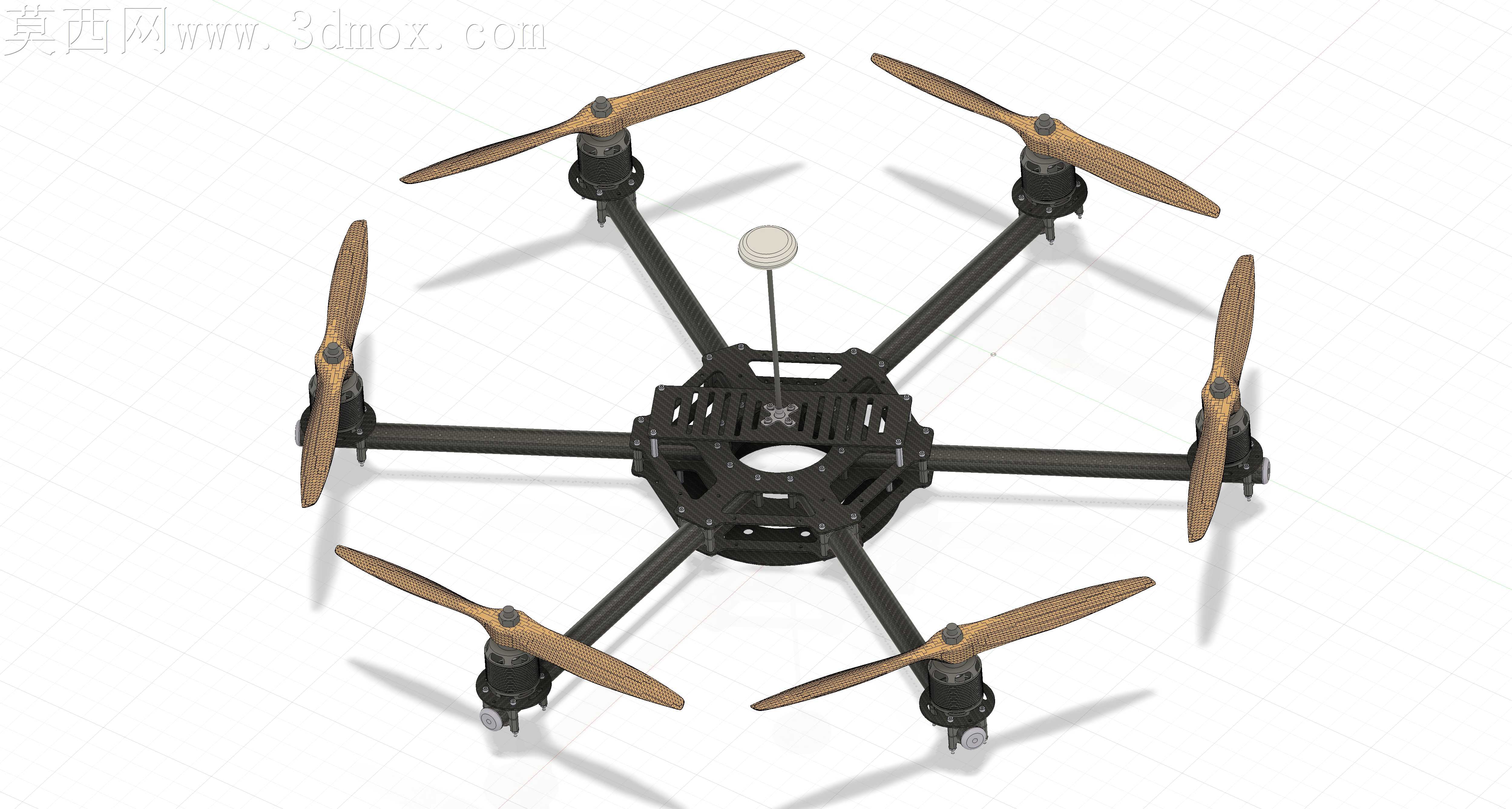

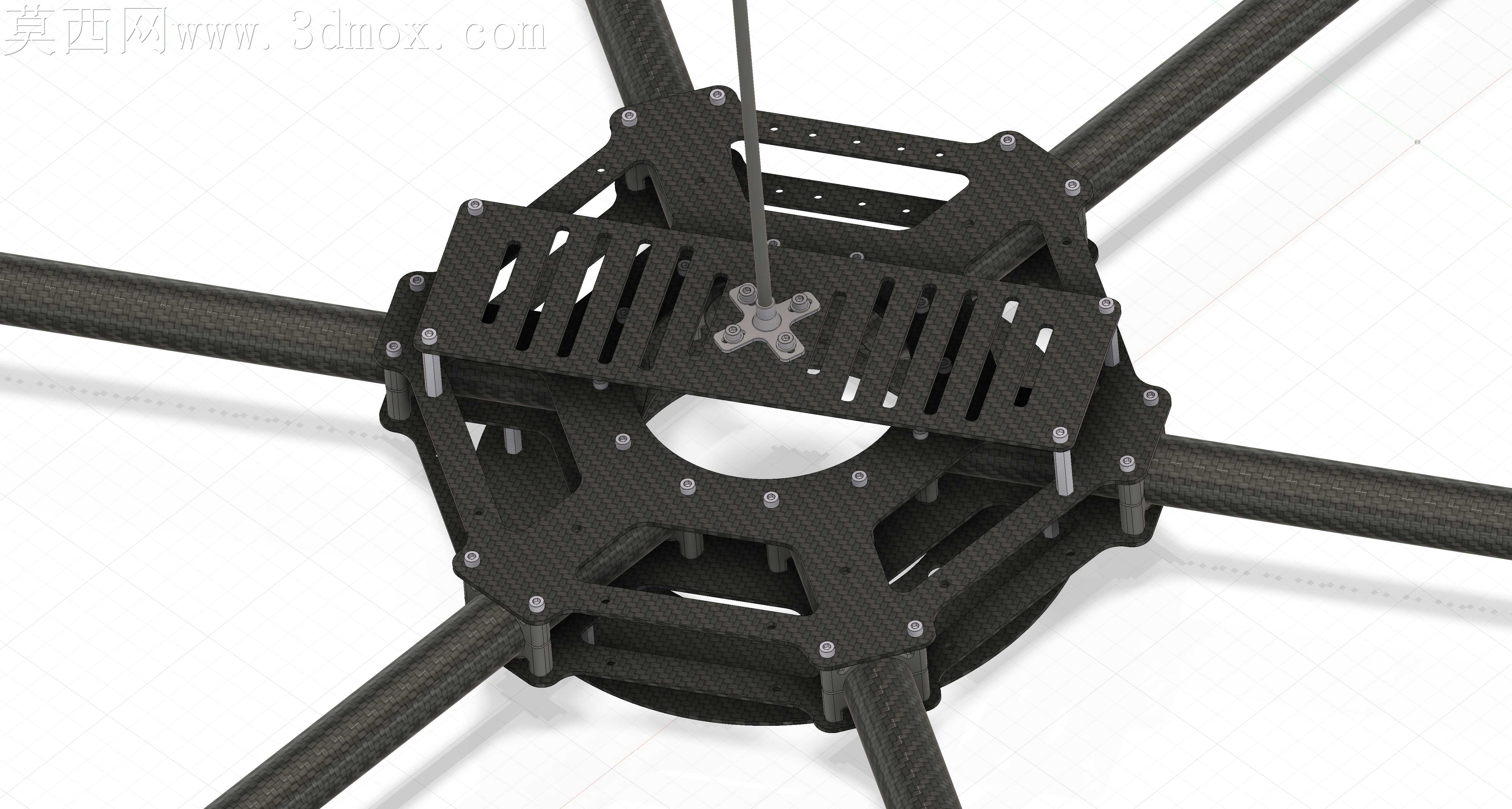

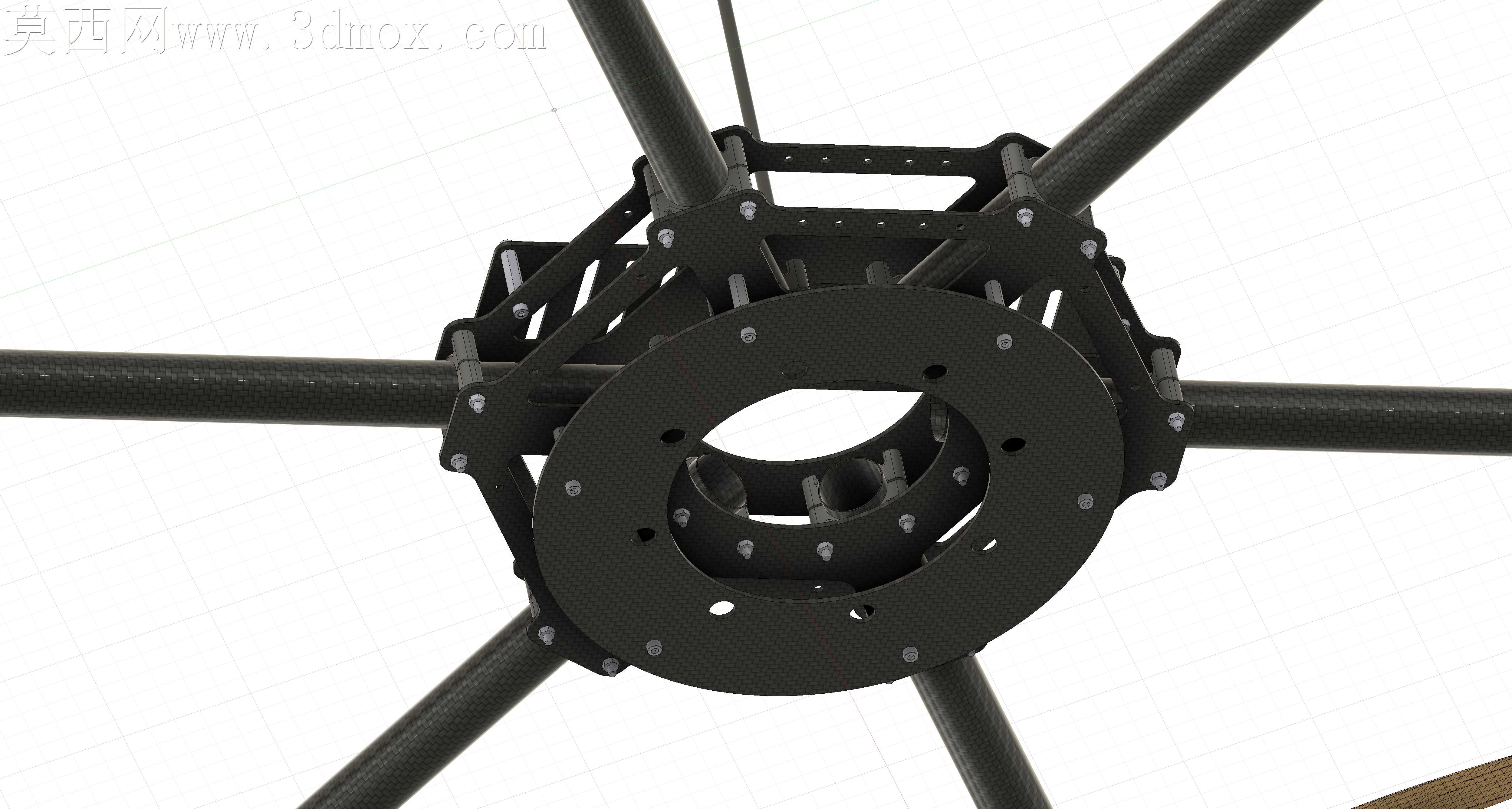

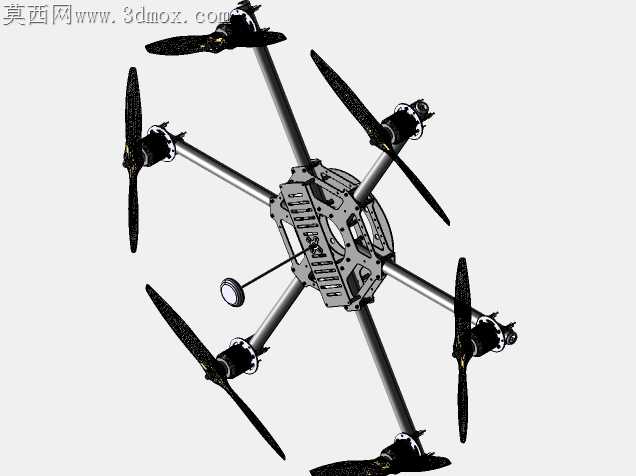

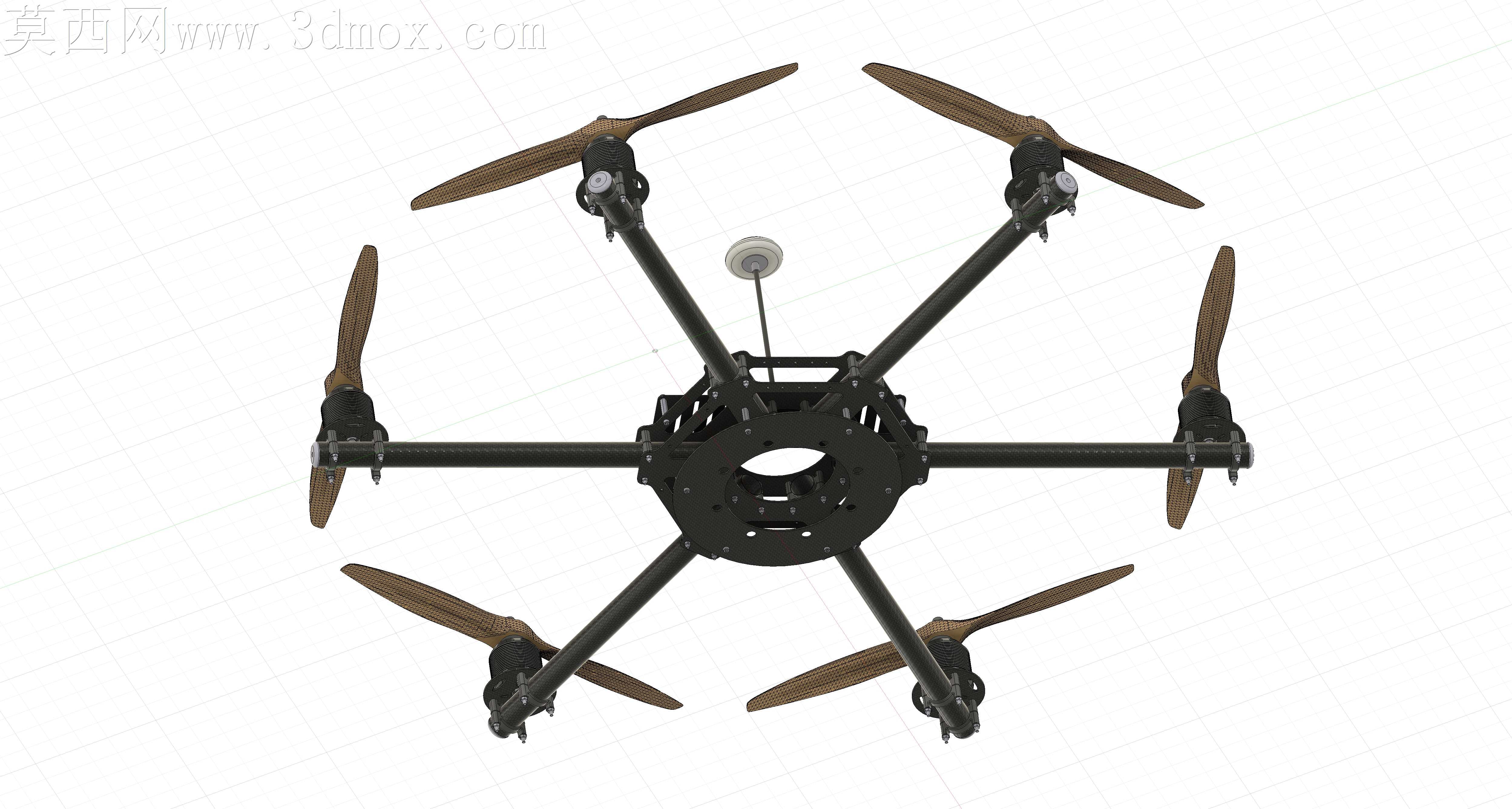

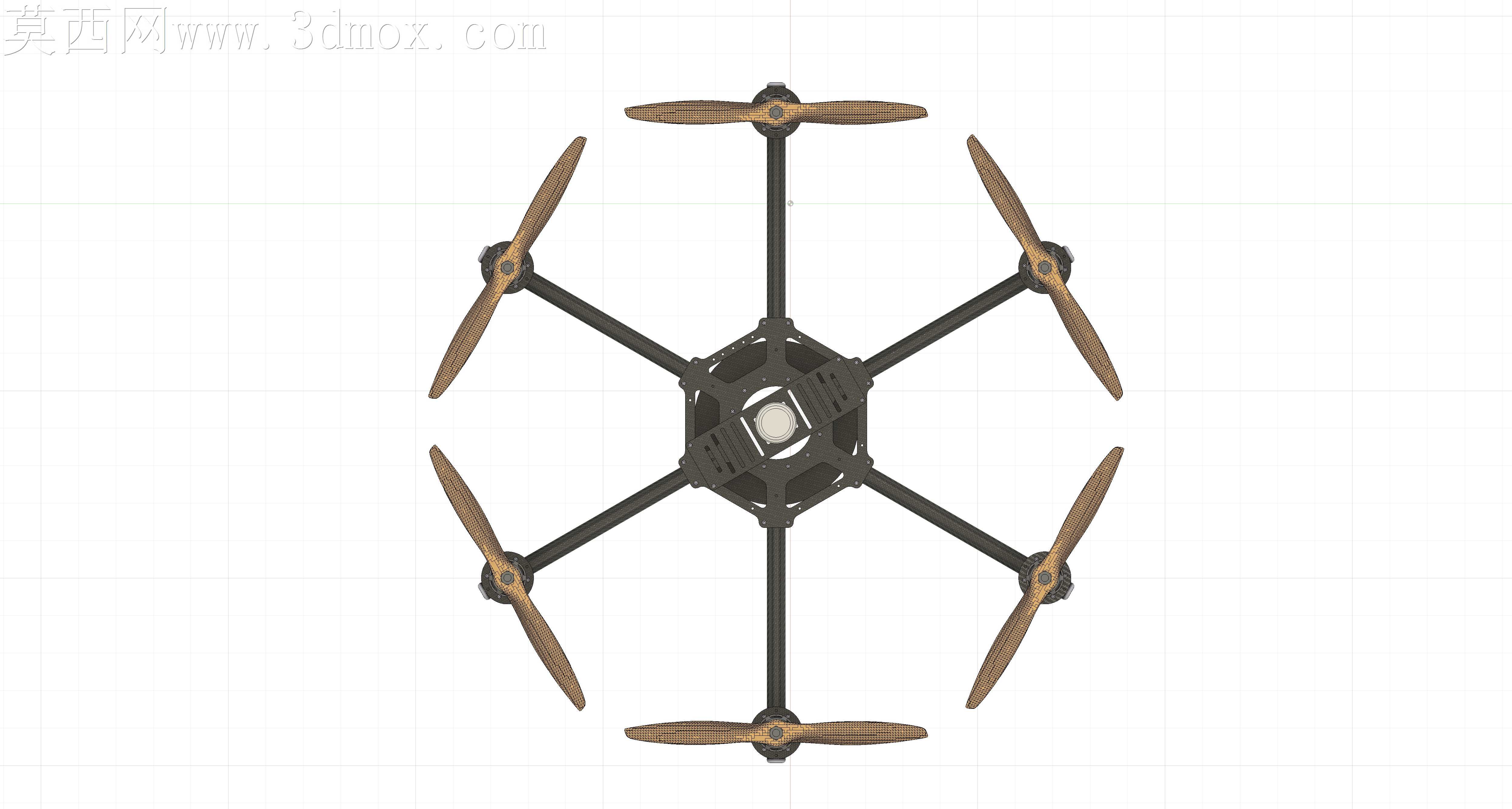

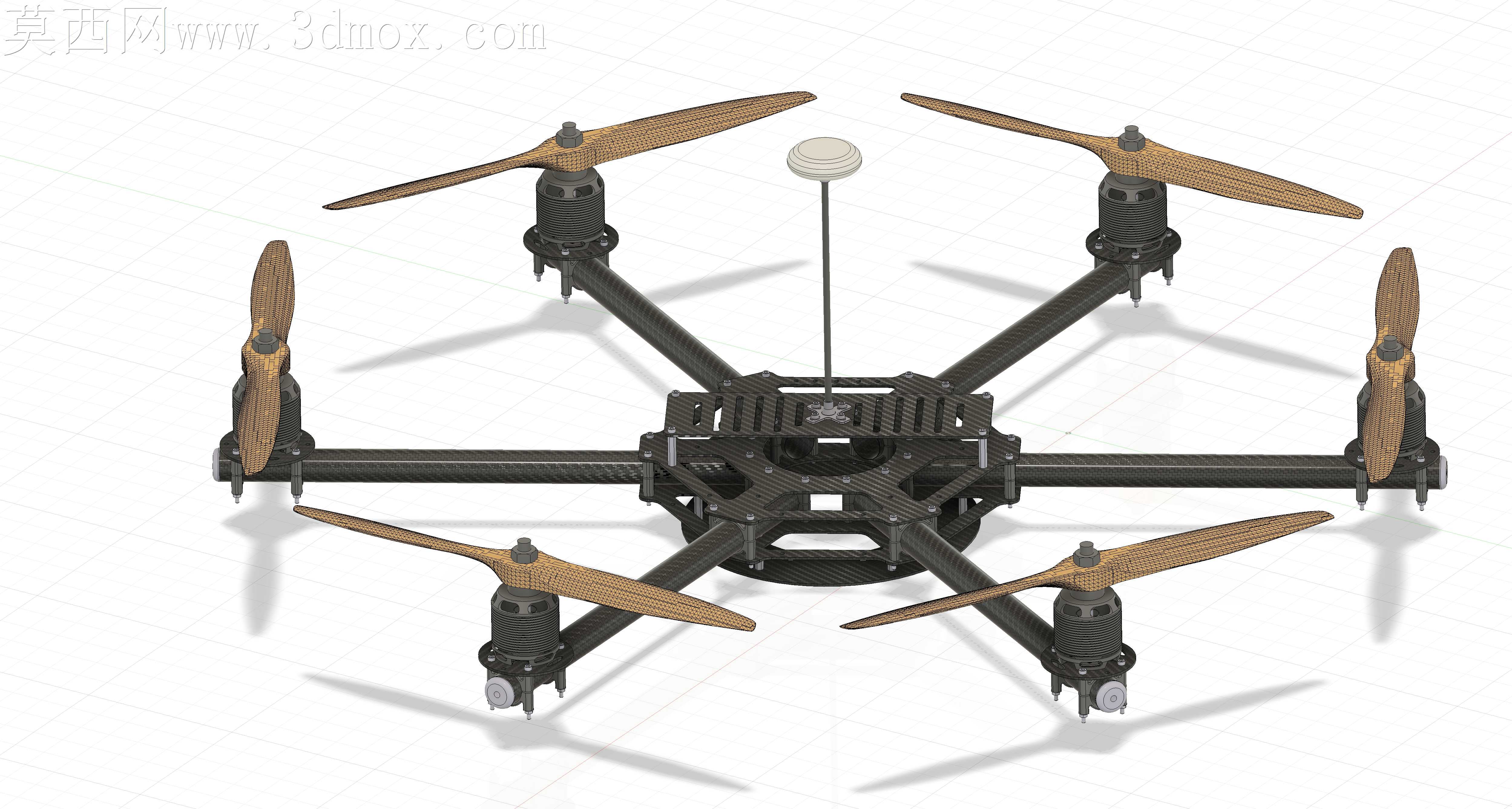

碳纤维片材叠层裁切时的边缘崩丝问题，是这类多旋翼机架加工阶段最容易被忽略的隐患——25毫米规格的碳纤维吊杆与塑料吊杆头衔接处，若孔位同轴度偏差超过0.1毫米，高速飞行时桨叶带来的高频振动会顺着机臂传导至中心板，轻则导致飞控传感器数据漂移，重则引发机臂连接位的疲劳开裂。这款六旋翼机架的中心板采用镂空分层设计，没有为了追求极致减重过度削减安装位的材料厚度，飞控安装座周围预留了3毫米的环形缓冲区域，能隔绝部分电机运转传递来的细碎振动。机臂与中心盘的连接位做了嵌入式卡槽结构，不是单纯靠螺丝锁紧固定，装配时吊杆推入卡槽后再拧紧紧固件，哪怕飞行中出现单颗螺丝松动的极端情况，机臂也不会直接移位脱落。桨座的安装平面做了0.05毫米的铣平处理，避免木质螺旋桨安装后出现倾角偏差，要知道六旋翼机型对单桨动平衡的敏感度比四旋翼更高，哪怕单个桨叶的安装面有细微倾斜，六个电机的振动叠加后会大幅降低飞行稳定性。顶部的GPS天线座采用独立立柱支撑，远离中心板上的电调布线区域，减少电磁信号对定位模块的干扰，立柱根部做了圆弧过渡加强，不会因为降落时的轻微冲击出现断裂。电调的安装位预留在机臂靠近电机的一端，缩短了动力线的走线长度，既降低了线路内阻带来的动力损耗，也避免长线材在机臂处晃动产生的风阻。中心板底部预留了设备安装拓展位，能根据不同任务需求挂载航拍、测绘类的载荷，挂载点的受力筋直接延伸至机臂连接位，不会让中心板单独承受载荷重量。日常装配这类机架时，碳管插入塑料吊杆头的深度不能少于15毫米，配合厌氧胶粘接后再打螺丝固定，能大幅提升机臂的连接强度，不要为了减轻几克重量刻意缩短碳管的插入深度，飞行中的离心力足够让衔接不牢的机臂出现松脱。
