机械传动用肘节指关节连接结构

在各类需要传递轴向拉伸载荷、同时允许连接件间存在小角度偏转的机械传动场景中，肘节式指关节接头是应用极为广泛的一类铰接连接件，常见于起重设备的拉杆组、工程机械的操纵连杆、轻工机械的传动杆系、舞台机械的吊挂拉杆等场景，这类接头的核心作用是在两根同轴或存在小角度偏斜的受拉杆件之间建立可靠的传力路径，同时补偿安装误差、杆件受力变形带来的角度偏移，避免杆端出现附加弯曲应力，大幅提升整套杆系的疲劳寿命。

从结构功能特性来看，这类指关节接头的核心传力路径为：杆端外螺纹与对接杆件的内螺纹孔旋合锁紧后，载荷通过接头本体的铰接孔、配合的铰接销轴传递至相邻连接件，铰接副的间隙经过严格控制，既保证转动灵活性，又不会因间隙过大产生传动冲击。铰接接触区域采用局部强化的结构设计，接触应力分布均匀，在额定拉伸载荷下不会出现局部压溃、异常磨损的问题，同时铰接部位的防尘结构可阻挡外界粉尘、碎屑进入摩擦副，延长维护周期。

设计这类接头结构时，首先需要根据整套杆系的额定工作拉力确定接头的最小危险截面尺寸，也就是铰接孔处的净截面面积，结合所选金属材料的屈服强度、抗拉强度预留足够的安全系数，通常静载场景下安全系数不低于2.5，存在交变载荷的场景安全系数需提升至4以上，避免长期受载出现断裂失效。其次要核算铰接副的接触比压，根据销轴的直径、接触长度计算接触面的压应力，确保比压值低于材料的许用接触应力，防止长期转动过程中出现铰接面的冷焊、异常磨损。角度补偿范围是这类接头的核心设计参数，通常根据实际安装场景的最大偏斜角度确定，常规场景下设计的允许偏转角在3-5度之间，特殊大偏角场景可通过优化铰接处的开口尺寸提升偏转角度，但需要同步校核偏角最大状态下的截面承载能力，避免偏载导致的局部应力集中。

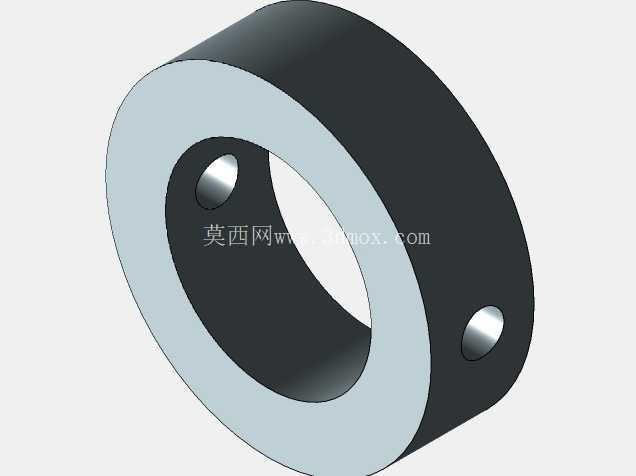

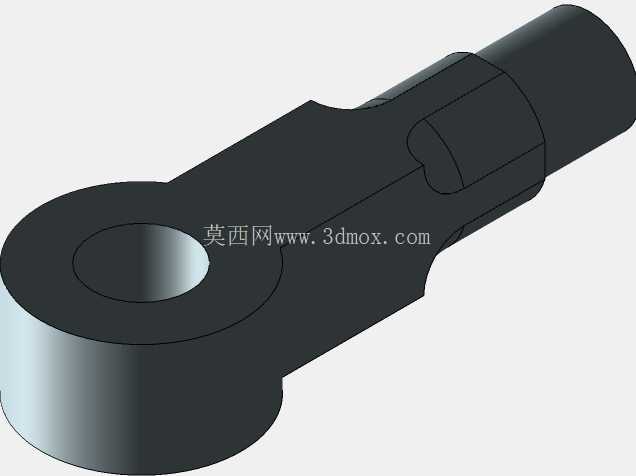

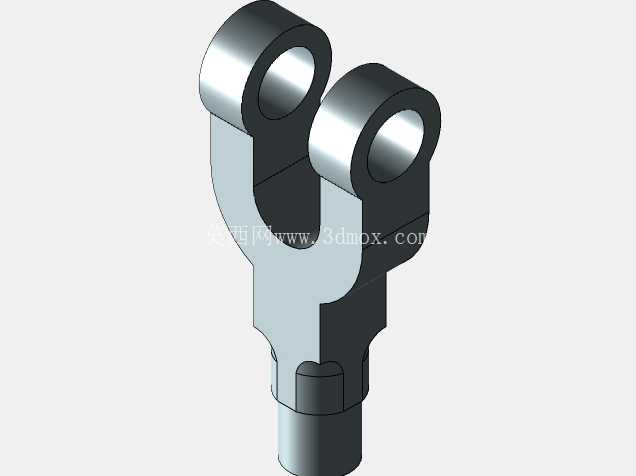

外形尺寸与安装边界方面，这类指关节接头的整体外形为对称式杆状结构，一端为标准外螺纹段，螺纹规格根据载荷等级匹配，从M6到M36不等，对应不同的拉力等级，螺纹段长度预留足够的旋合深度，保证与对接杆件连接后螺纹的旋合圈数满足强度要求，不会出现螺纹脱扣失效。中间的本体段采用六角或方形结构，方便安装时使用扳手夹持拧紧，无需额外设计夹持位，降低现场安装的操作难度。另一端的铰接耳板厚度根据销轴直径匹配，耳板上的铰接孔与销轴采用间隙配合，配合公差控制在H8/f7区间，既保证装配便利性，又不会因配合间隙过大产生传动空程。安装时需要注意，铰接销轴的轴向固定采用开口销或者卡簧结构，确保销轴在设备运行过程中不会轴向窜动脱出，同时铰接部位需要在装配时涂抹足量的润滑脂，降低初始转动的摩擦阻力。

在实际设备运行过程中，这类指关节接头可以有效吸收杆系安装时的同轴度误差，避免强行对中安装导致的杆件内部产生装配内应力，当设备运行过程中杆件受拉伸长、或者机架出现轻微变形时，铰接结构可以自适应调整角度，始终保证拉力沿杆件轴线方向传递，不会在杆端产生附加的弯曲力矩，这一特性对于长距离传动的拉杆系统尤为重要，很多长拉杆传动场景如果采用刚性接头，很容易因为安装对中偏差、受力变形导致杆端出现疲劳断裂，而采用这类指关节铰接结构后，杆系的故障概率可以降低60%以上。日常维护过程中，只需要定期检查铰接部位的磨损量、销轴的固定可靠性，当铰接间隙超过设计允许值时及时更换销轴或者接头即可，维护成本极低，适合各类工业场景下的长期连续使用。
