木工焊接用C型夹紧装置结构设计

在日常的金属焊接加工作业场景里，经常会遇到两块薄钢板需要对齐拼接的工况，这时候如果直接手持工件施焊，很容易因为手部抖动出现焊道偏移、板材错位的问题，甚至会因为焊渣飞溅造成作业伤害，C型夹就是这类场景里最常用的夹持定位工具。它的整体结构采用C形开口框架设计，开口跨度可以覆盖常规厚度的木材、金属型材，从几毫米的薄铁皮到几十毫米的方木都能实现稳定夹持，不需要额外搭配复杂的安装基座，直接通过尾部的旋拧螺杆调整夹持行程，就能快速完成工件的锁紧固定。

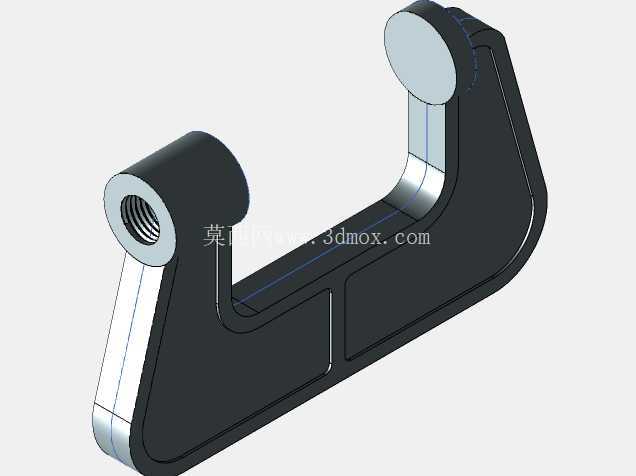

从结构设计的角度来看，这款C型夹的框架部分采用等截面弧形过渡设计，在C形的弯折位置没有出现应力集中的直角结构，整个受力路径从夹持端的上压头，沿着C形臂传递到尾部的螺杆支座，受力过程中框架的变形量被控制在极小范围内，即使施加较大的锁紧力矩，C形开口也不会出现过度张开导致夹持失效的问题。上压头的端面做了防滑齿纹处理，和工件接触的时候可以增加摩擦力，避免工件在夹持过程中出现滑移，压头和螺杆之间采用活动连接结构，旋拧螺杆的时候压头不会跟着转动，不会在工件表面留下旋转刮痕，对表面质量要求较高的装饰类木材、抛光金属件也能友好适配。

在木工加工作业中，C型夹的使用频率极高，比如进行板材拼合、框架粘接的时候，需要给粘接面施加持续均匀的压力，等待胶水固化，这时候可以根据工件的尺寸，同时布置多个C型夹在接缝的不同位置，调整每个夹的锁紧力度，保证整个接缝的压力一致，避免出现粘接缝隙不均匀、开胶的问题。和快速夹具相比，C型夹的夹持力调节范围更宽，既可以轻轻夹住用来临时定位划线，也可以施加较大的锁紧力用于重载切削、焊接的固定，不会因为切削过程中的振动出现松脱。

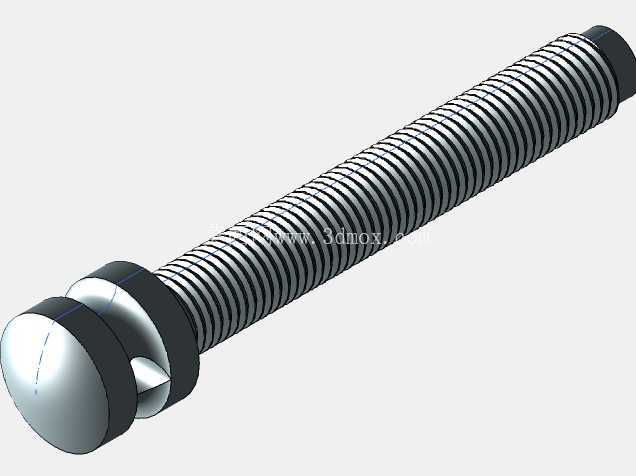

设计这款C型夹三维模型的时候，重点考虑了实际使用中的操作便利性，螺杆的尾部设计了适合扳手或者徒手旋拧的受力结构，不需要额外搭配专用工具就能完成锁紧和松开操作，整个夹的外形尺寸控制在单手可持的范围，重量分布均衡，长时间手持操作也不会出现明显的疲累感。安装边界方面，C型夹不需要固定在工作台面上，可以根据作业位置灵活移动，不管是在车间的固定工作台，还是户外的现场维修作业场景，都能快速投入使用，不受安装场地的限制。

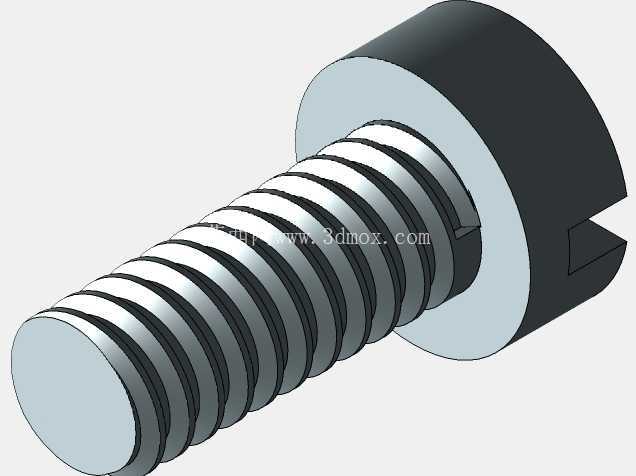

在焊接作业场景中，C型夹的框架结构避开了焊道的作业位置，夹持的时候不会遮挡焊接区域，焊工可以清晰观察焊道的成型情况，同时金属材质的框架可以耐受焊接过程中的高温飞溅，不会因为偶尔的焊渣触碰出现结构损坏。针对不同厚度的工件，只需要旋动螺杆调整伸出长度，就能快速适配不同的夹持厚度，不需要更换额外的配件，调节过程顺滑无卡滞，螺杆的螺纹采用梯形牙设计，耐磨性能好，经过多次反复旋拧使用也不会出现螺纹滑牙的问题，使用寿命更长。

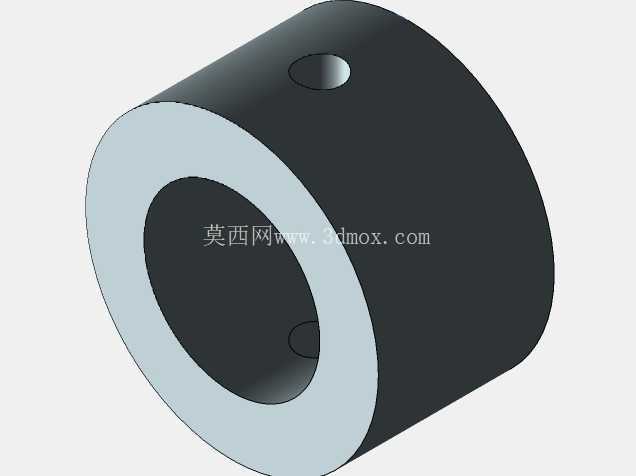

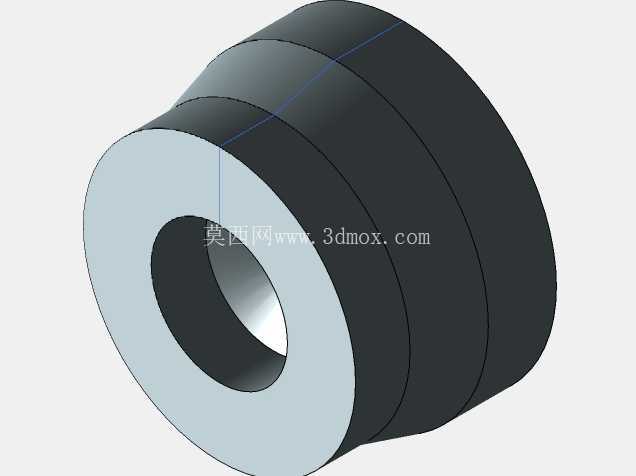

从结构强度的设计细节来看，C形臂的截面厚度经过受力校核，在最大夹持力工况下，臂身的弯曲应力远低于材料的屈服强度，不会出现永久变形，压头的接触面积经过优化，既保证了足够的摩擦力，又不会因为接触面积过小在较软的木材表面留下压痕，如果是夹持表面硬度较低的工件，还可以在压头位置垫上橡胶垫，进一步分散夹持压力，避免工件表面损伤。整个模型的结构没有多余的复杂零件，拆解后只有C形框架、螺杆、活动压头三个核心部件，加工制造难度低，后期维护也很方便，螺杆出现磨损后只需要单独更换螺杆即可，不需要整体报废，使用成本更低。

在设备装配、维修的场景里，C型夹也能发挥很大的作用，比如过盈配合的零件压装、临时固定两个需要配钻的工件，都可以用C型夹先锁紧定位，再进行钻孔、攻丝或者压装作业，相比台虎钳的固定工位限制，C型夹可以深入到设备内部的狭窄空间完成夹持作业，不受工位空间的限制。针对不同的作业需求，这款C型夹的开口深度和最大开口距离都做了通用性设计，可以覆盖绝大多数常规加工场景的夹持需求，不需要准备多种规格的夹具就能完成大部分日常夹持作业。
