传动轴用斜齿锥齿轮传动结构

　　这款斜齿锥齿轮集成在传动轴端部，主要用于相交轴之间的旋转动力传递，在需要改变传动轴线方向的动力传输场景中应用广泛，常见于机床主轴传动箱、小型动力输出单元、工业设备的转角传动工位，能够在紧凑的安装空间内完成扭矩的转向传输，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到全齿面啮合，传动过程的冲击、振动与运行噪音都明显更低，适合中高速、有一定载荷稳定性要求的传动工况。

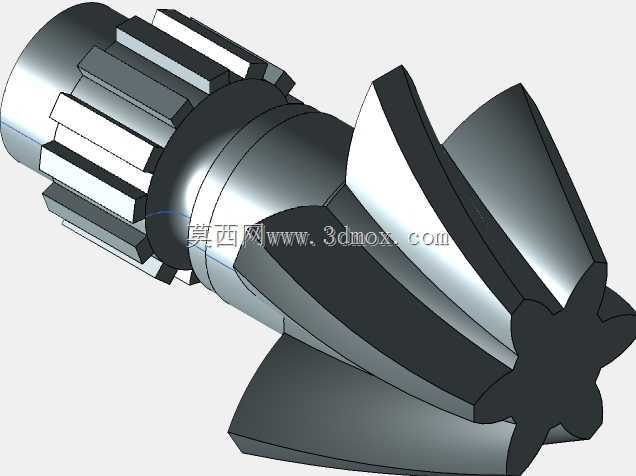

　　从结构设计来看，该零件一端为带外花键的轴段，用于和传动套、联轴节或者带轮毂的传动件配合，通过花键的多齿接触实现周向固定，传递扭矩的同时可承受一定的轴向窜动余量，中间设置的轴肩是安装定位的基准面，装配时可抵靠轴承内圈或者箱体定位端面，保证齿轮的啮合位置精度，避免轴向窜动导致的轮齿偏磨。锥齿段采用斜齿设计，齿向沿节锥母线呈螺旋偏置，建模时严格按照节锥角、齿顶锥角、齿根锥角的参数关系构建齿面，保证轮齿啮合时的重合度满足传动要求，齿顶做了微小的倒角处理，避免装配过程中齿端磕碰产生毛刺，也能减少啮合起始阶段的刚性冲击。

　　安装边界上，花键轴段的外径、轴肩的直径与厚度、锥齿轮的最大外圆直径、节锥顶点到轴肩定位面的距离都是核心安装尺寸，设计时需要匹配箱体内部的安装空间、配对齿轮的安装距，保证两齿轮的节锥顶点重合，否则会出现轮齿接触偏斜、局部载荷过大、早期磨损甚至断齿的问题。实际应用中，这类齿轮的润滑多采用油浴或者飞溅润滑方式，齿面粗糙度需要满足传动要求，建模过程中还原了轮齿的完整齿廓、花键的齿形、轴段的过渡圆角，过渡圆角的设置是为了降低轴肩位置的应力集中，避免交变载荷下出现轴段断裂的失效形式，可直接用于传动结构的虚拟装配、运动仿真、干涉检查，也能为后续的零件加工工艺编制、工装设计提供三维参考依据，在做传动系统选型时，可通过该模型快速核对安装尺寸、啮合关系，缩短设计迭代的周期。
