旋转轴支撑用铸铁枕式轴承座结构

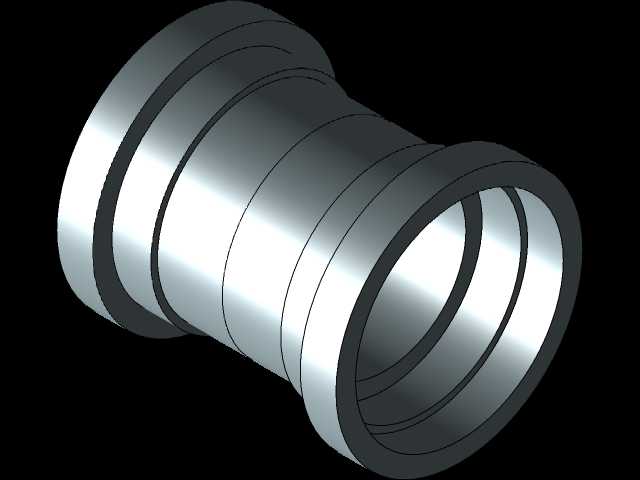

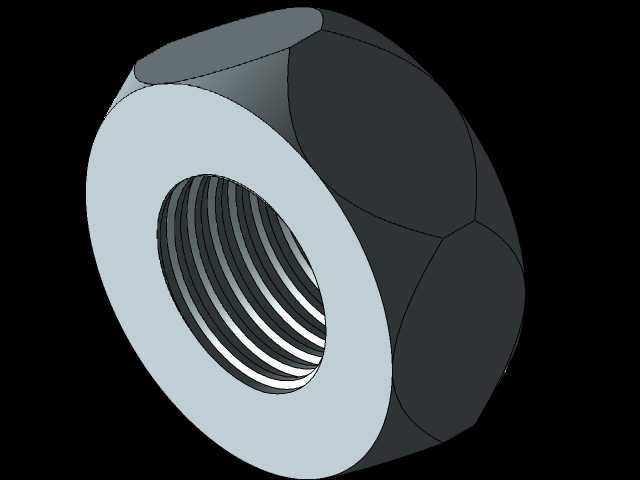

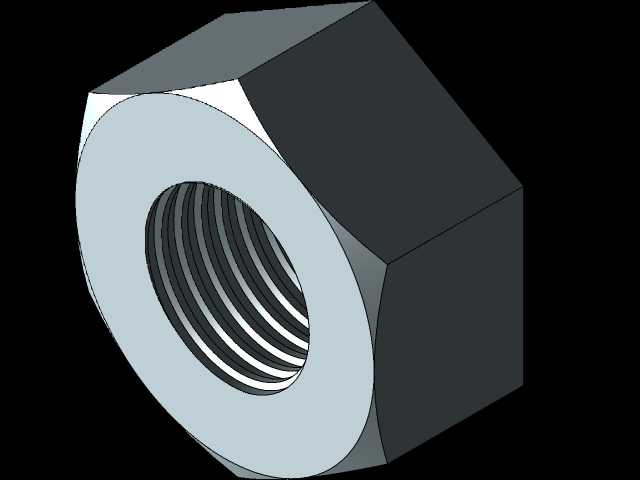

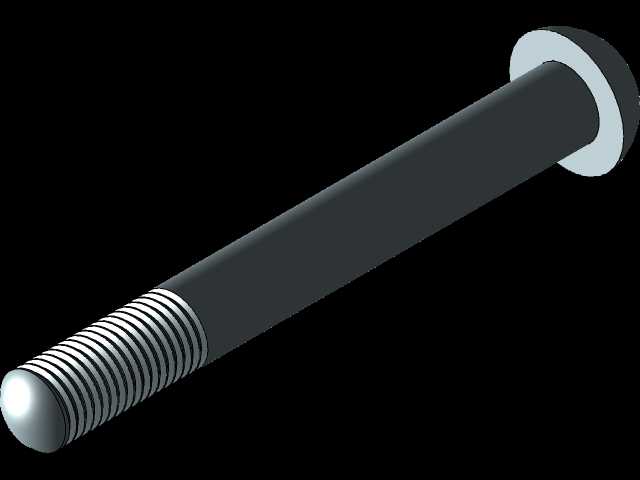

在各类旋转传动设备的布局设计中，这类枕式支撑结构是承担转轴定位、载荷传递的核心基础部件，常被应用在输送机辊筒组、小型风机传动端、农用机械转轴支撑、轻工生产线动力辊段等场景中，区别于法兰式、嵌入式轴承座，枕式结构的安装基面为平面，不需要在安装机架上加工沉孔或复杂定位槽，对安装面的加工精度要求更宽松，非常适合现场改造、模块化设备快速拼装的工况。从功能特性上看，这类支撑结构的核心作用是为内嵌的兼容轴承提供刚性定位基座，将转轴运转过程中产生的径向载荷、小幅轴向窜动载荷均匀传递到下方的安装机架上，避免轴承外圈随轴转动，同时隔绝转轴运转产生的振动向机架其他部位传导，部分重载工况下的同结构产品还会在底座位置设计储油槽，配合轴承的密封结构实现长效润滑，减少日常维护的频次。设计这类支撑结构时，首先要匹配所选轴承的外圈尺寸，轴承安装孔的公差通常选用H7级过渡配合，既保证轴承装入后不会出现外圈滑移，又不会因为过盈量过大导致轴承内圈变形卡滞；底座的安装孔间距需要结合常用机架的型材间距、安装螺栓规格做适配，通常安装孔会设计成长圆孔形式，允许安装时沿转轴轴向做小幅位置调整，抵消机架加工、轴段长度累积的装配误差。外壳的壁厚设计需要结合额定承载载荷核算，铸铁材质的壳体通常会在轴承安装位外侧设计加强筋结构，在不额外增加整体重量的前提下提升壳体的抗弯折、抗冲击性能，避免重载下安装孔位开裂或者轴承位变形。从安装边界来看，这类结构的底部安装面平面度需要控制在0.1mm以内，保证安装后和机架表面完全贴合，不会出现局部悬空导致的受力不均；轴承安装孔的轴心线需要和安装基面保持平行，平行度公差根据转轴转速不同通常控制在0.02-0.05mm/100mm范围内，避免转轴安装后出现别劲、轴承偏磨的问题。壳体的进出轴端通常会预留密封件安装槽位，可以根据工况需求搭配毡圈密封、骨架油封或者迷宫密封结构，适配粉尘、潮湿、有轻度腐蚀的不同作业环境。在实际选型建模过程中，需要注意底座的安装孔中心高尺寸要和配套的其他传动部件中心高匹配，比如带轮传动、链轮传动的两个配合轴中心高需要保持一致，否则会导致传动件偏磨、传动效率下降，严重时还会出现传动带跳齿、链轮脱链的故障。这类支撑结构的分体式设计还可以方便后期轴承磨损后的快速更换，不需要拆卸整根转轴或者挪动其他传动部件，只需要拆开上盖就可以完成轴承的替换，大幅降低设备停机维护的时间成本。
