立式结构斯特林动力装置结构设计

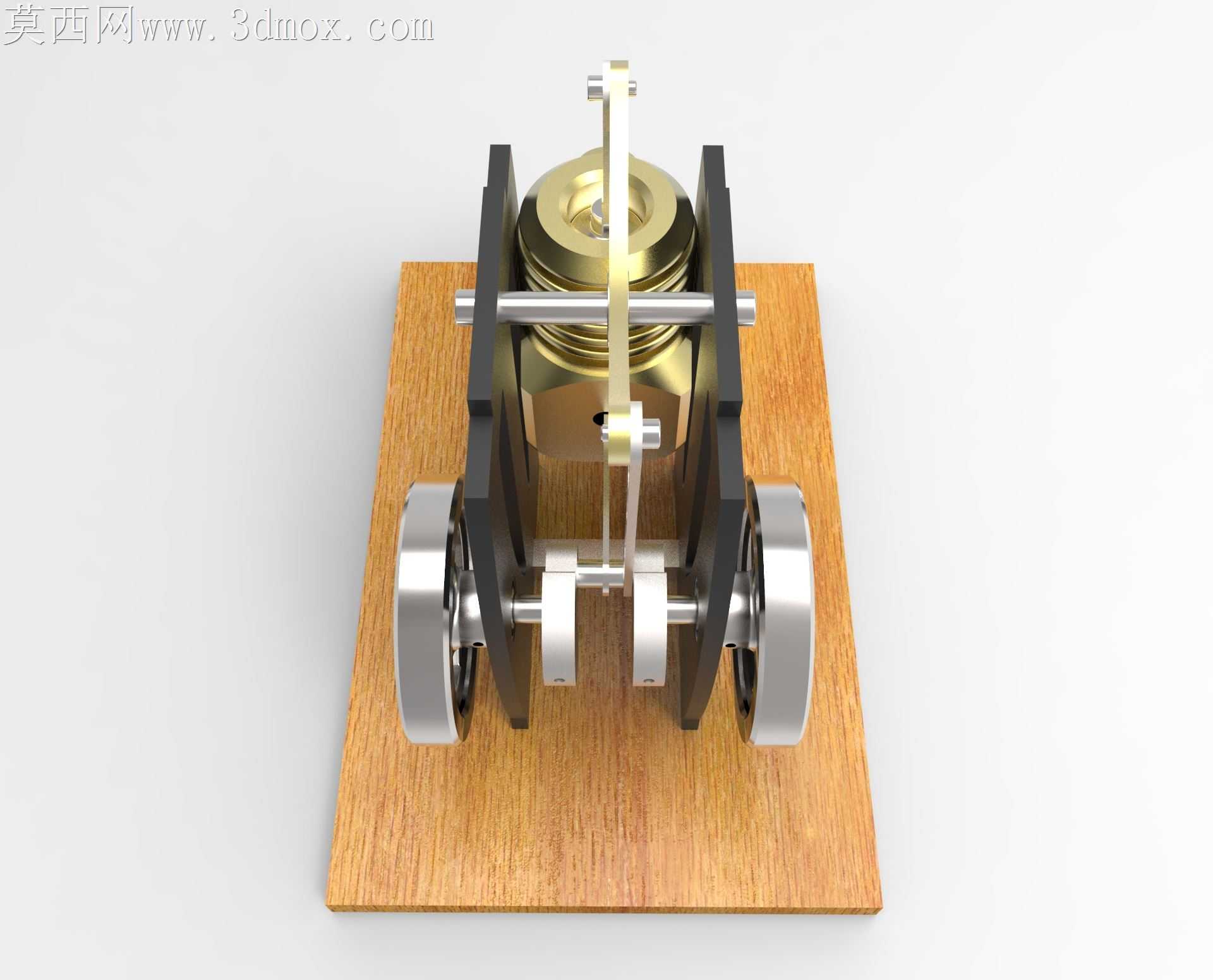

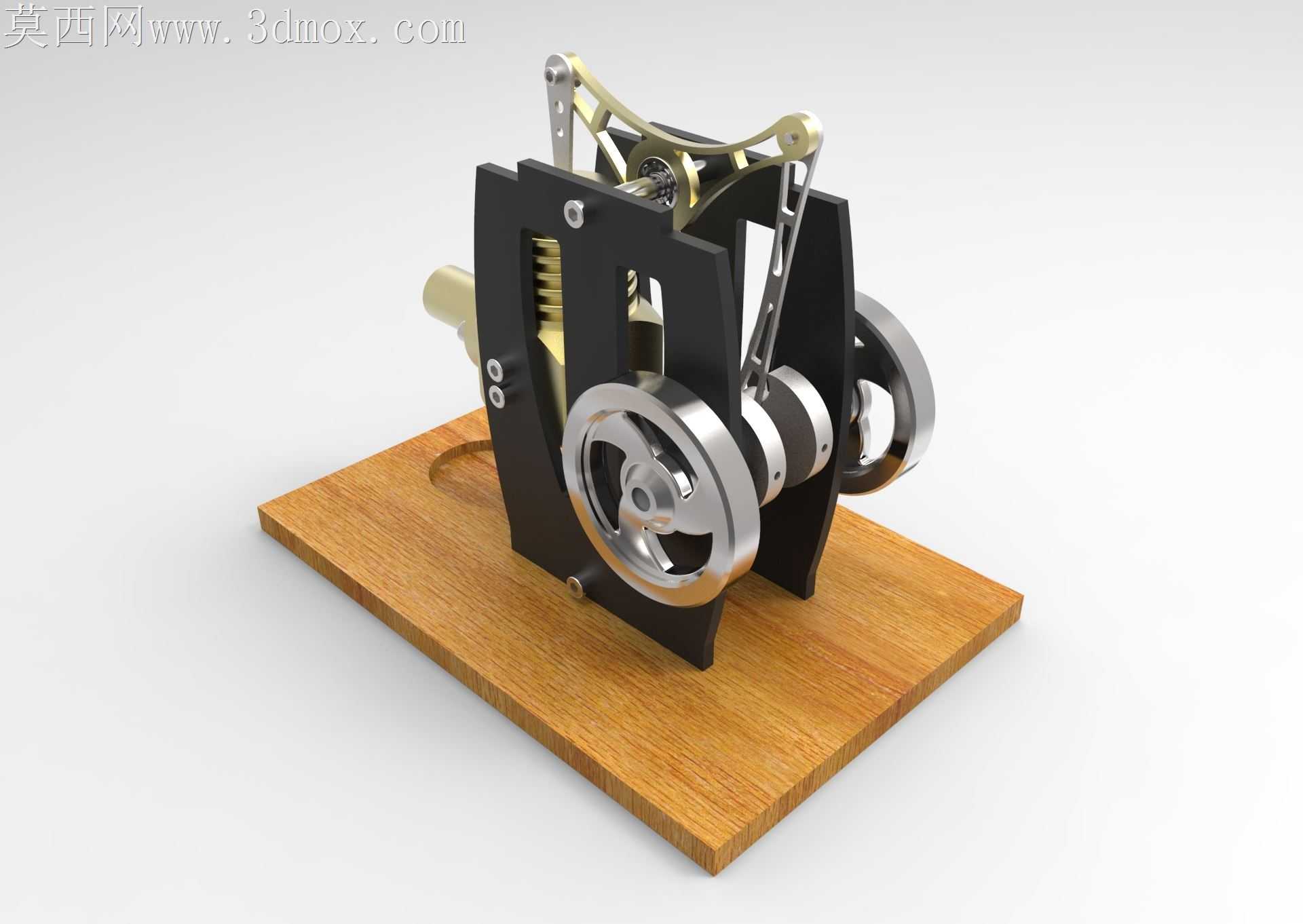

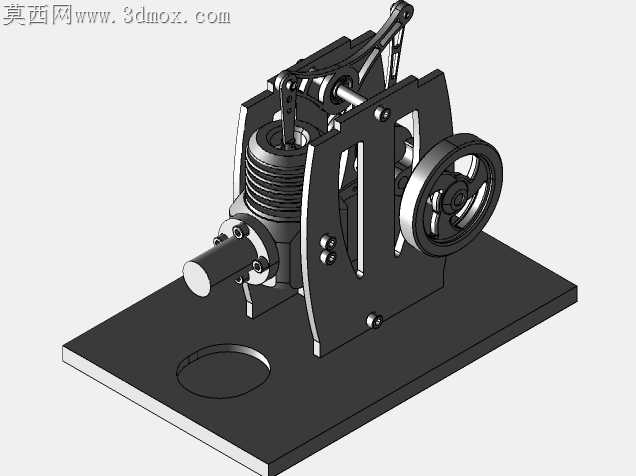

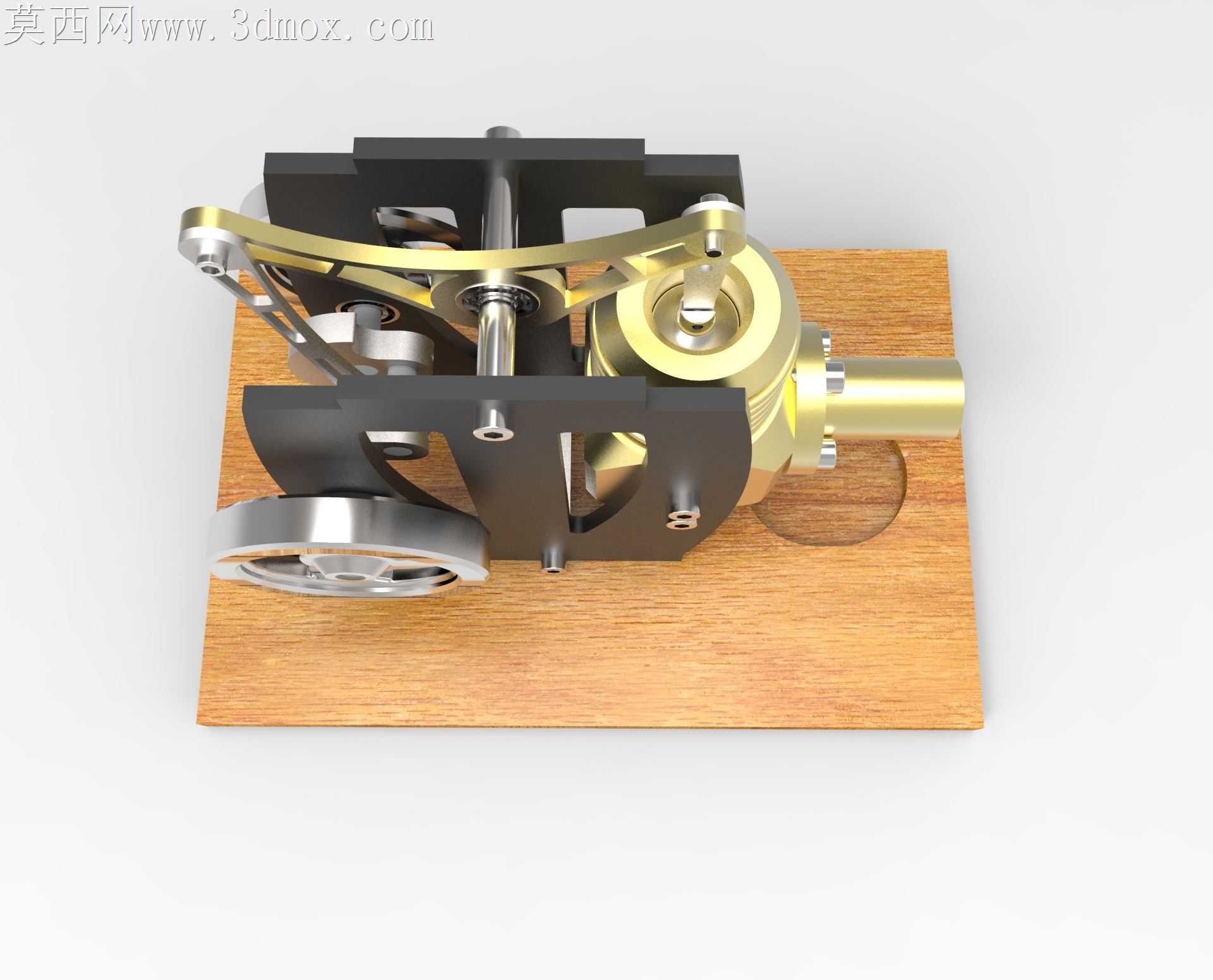

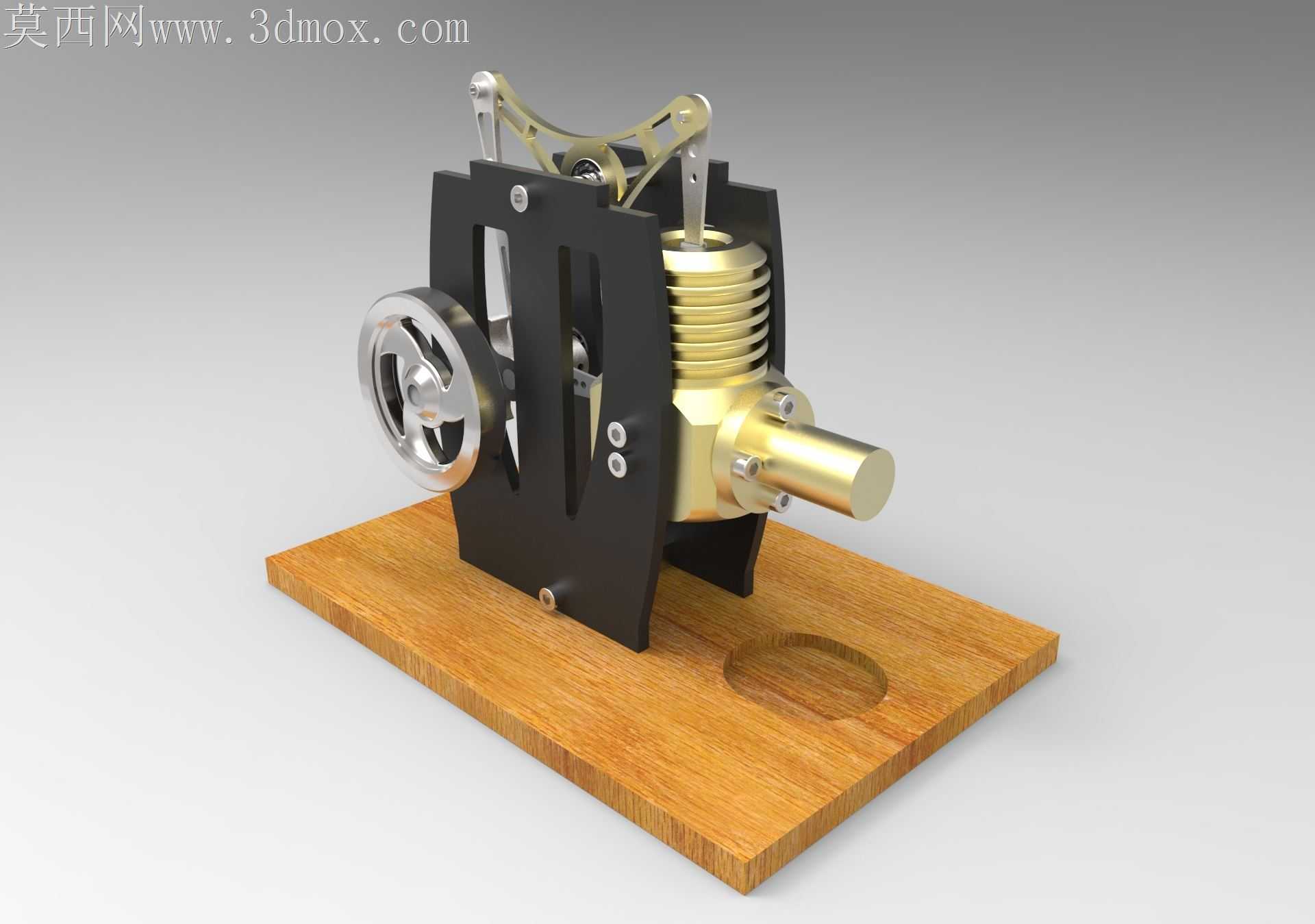

桌面级动力演示装置常因机架刚性不足，运行时出现飞轮摆振、气缸同轴度偏移的问题，这套斯特林动力结构在机架设计阶段就针对性做了加工适配优化。黑色立式机架采用双侧板对称夹持结构，侧板上的气缸安装孔、飞轮轴孔、连杆铰接孔全部采用一次装夹镗孔工艺，避免二次装夹带来的位置公差累积，孔位边缘预留的沉台结构刚好容纳紧固件头部，不会突出侧板表面剐蹭运动中的连杆组件。气缸散热段的环形鳍片没有采用等厚设计，靠近热腔位置的鳍片间距收窄1.2mm，增大高温区域的散热面积，冷端鳍片间距放宽，兼顾散热效率与切削加工的走刀便利性，鳍片边缘做了0.2mm的倒角处理，既去除加工毛刺，也避免装配时划伤密封件。黄铜气缸与黑色机架的配合面预留0.03mm的过渡配合公差，装配时无需大力敲击即可精准就位，配合面处的环形密封槽深度控制在0.8mm，搭配丁腈橡胶密封圈能在无额外密封胶的情况下实现腔室气密，降低后期拆装维护的难度。曲轴与飞轮的连接采用扁位定位结构，替代传统的顶丝固定，飞轮转动时的径向跳动量可控制在0.05mm以内，长时间运行也不会出现飞轮松动移位的问题。木质底座上的圆形沉槽并非装饰结构，沉槽位置刚好对准热腔正下方，预留出酒精灯等热源的放置空间，沉槽深度5mm能限制热源移位，避免热源偏斜导致气缸局部受热不均。连杆两端的铰接孔内嵌了微型铜套，铜套与铰接轴的间隙控制在0.02mm，既保证连杆摆动顺畅，又不会因间隙过大产生运行异响，铜套的自润滑特性也能减少长期运行的磨损量。动力输出轴伸出端做了标准轴径设计，可直接连接小型发电机、减速组等外接负载，适配教学演示中的不同拓展需求。整套结构的所有零件没有特殊加工工艺要求，普通铣床、车床即可完成全部零件加工，紧固件全部采用标准件，无需定制异形连接件，非常适合机械加工实训场景下的学员实操制作，装配完成后仅需调整连杆长度即可实现顺畅运行，无需反复修配零件。
