工业平衡重式叉车概念结构设计作品

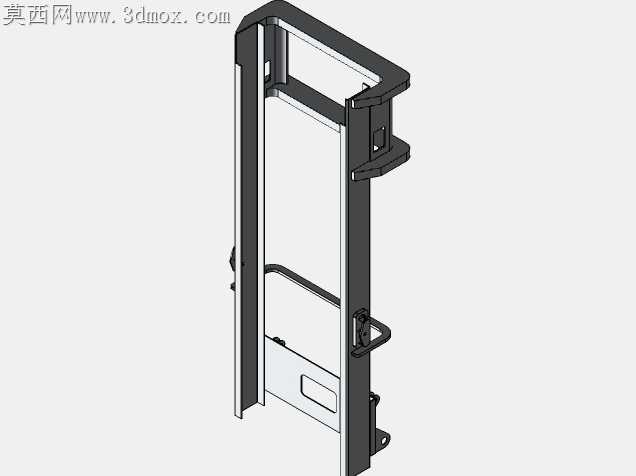

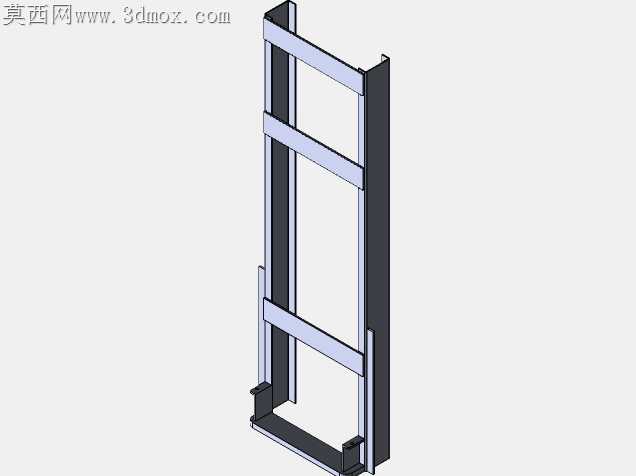

最初在车间调试实体叉车样件时，注意到门架槽钢拼接处的毛刺处理不当，会在货叉反复起升时刮伤液压油管，做这套模型时特意把槽钢的拼接倒角做了0.8mm的圆角过渡，避免后续加工时遗漏这个工艺细节。之前做实训项目时踩过转档的坑，不同软件间导装配体容易出现面丢失，这次特意把门架滚轮和槽钢的配合面做了单独的面组封装，跨格式转档时不会出现配合面破缺的问题。

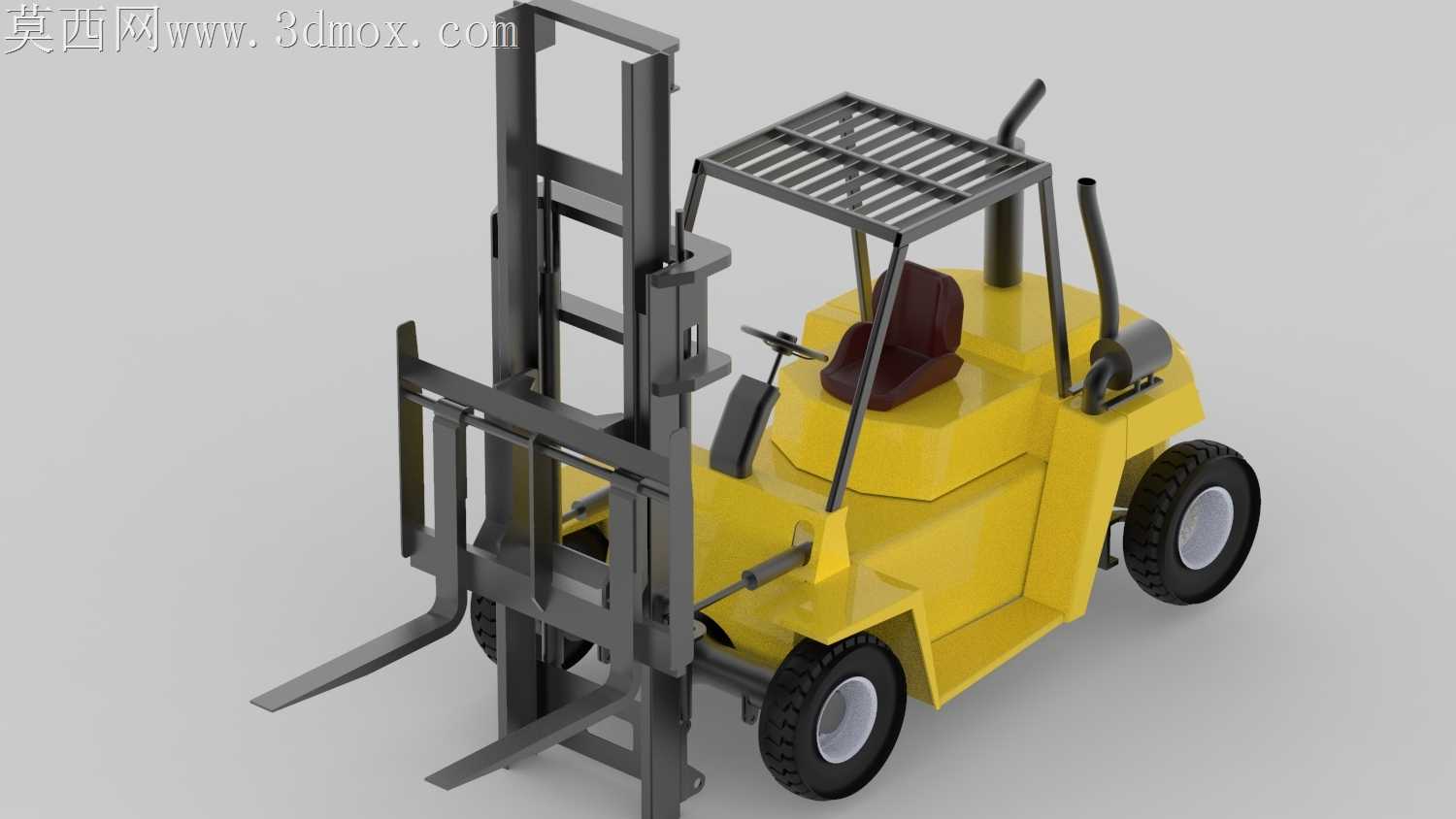

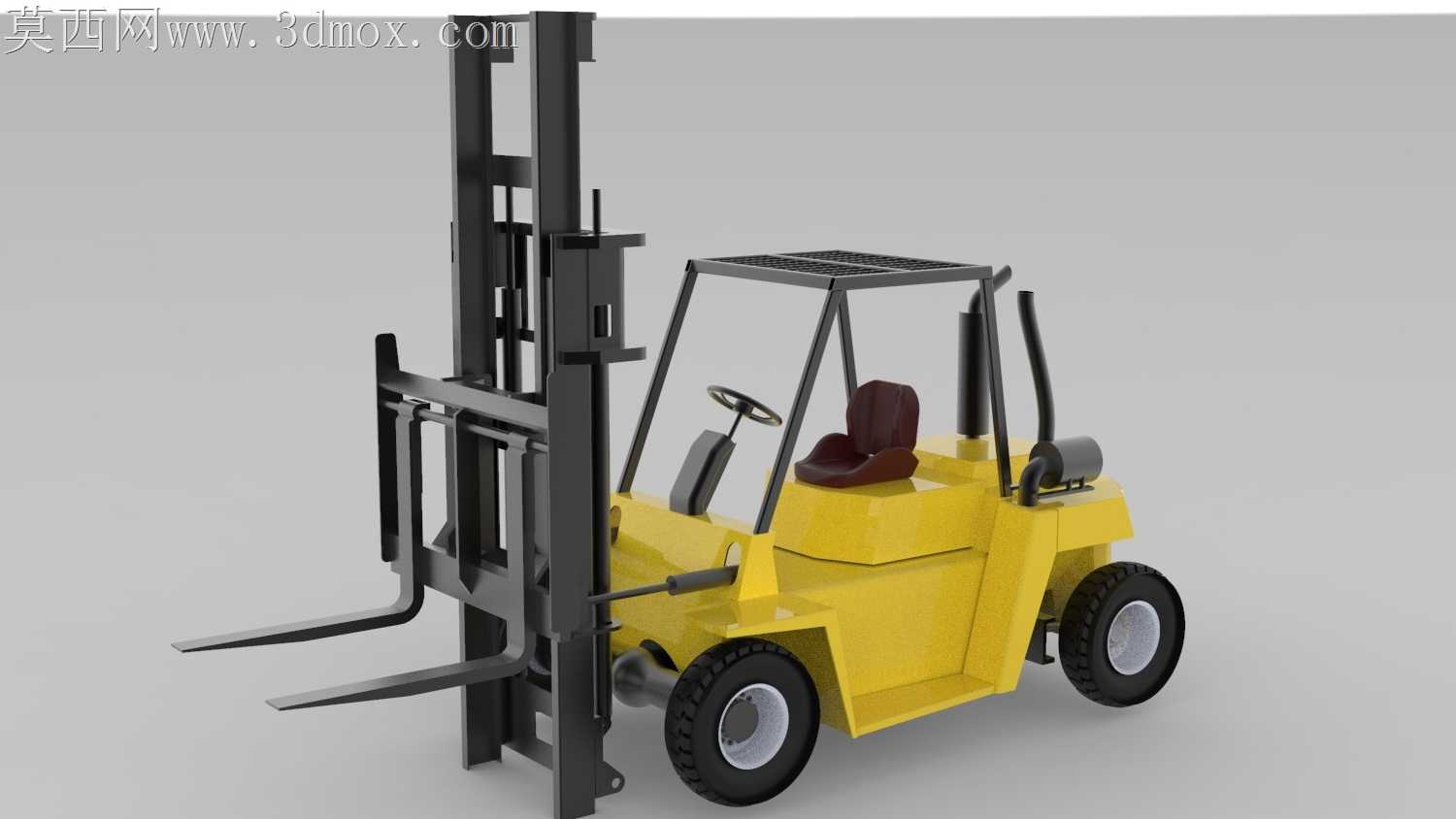

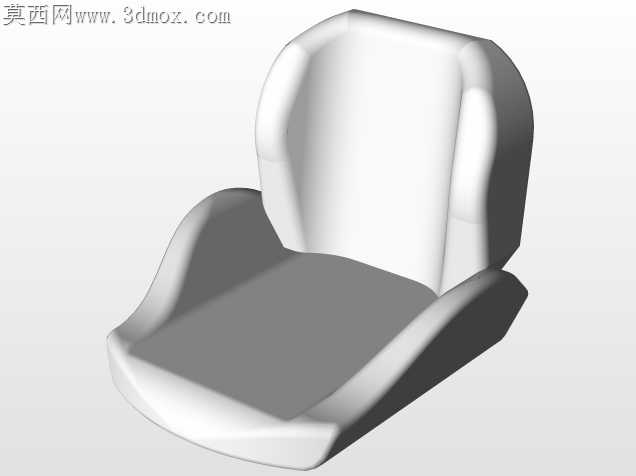

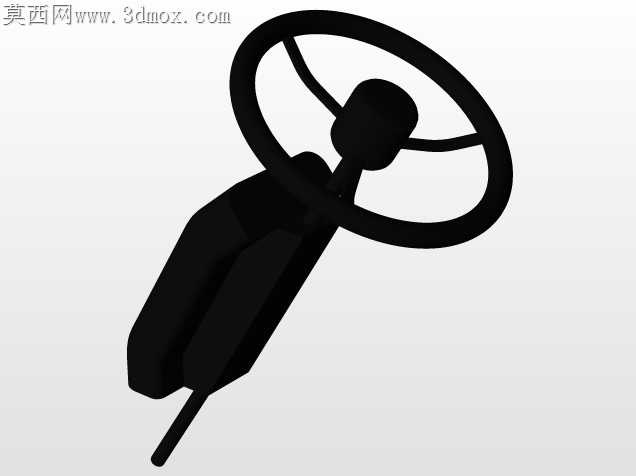

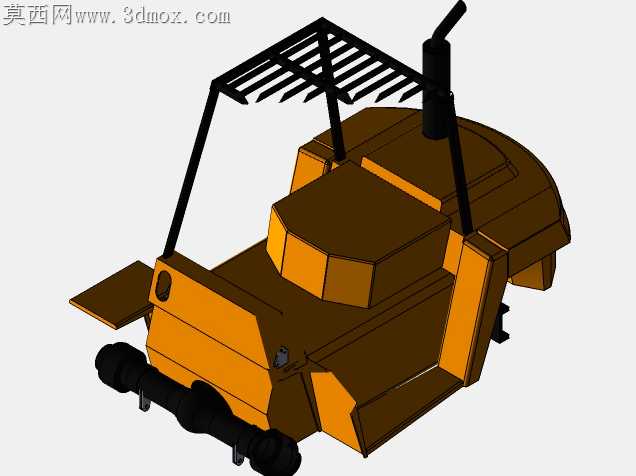

做护顶架的时候，一开始按常规格栅做等距排布，后来想到实际工况里高空坠物的冲击角度，把格栅的筋条角度做了12度的倾斜调整，既不遮挡驾驶员上方视线，又能让坠物顺着筋条滑到侧面，不会直接砸到驾驶位。座椅的安装位置前后调了七次，对照实际驾驶的操作视野，把座椅后移了35mm，保证驾驶员坐正后能完全看到货叉尖的位置，不会因为视野盲区造成对位偏差。

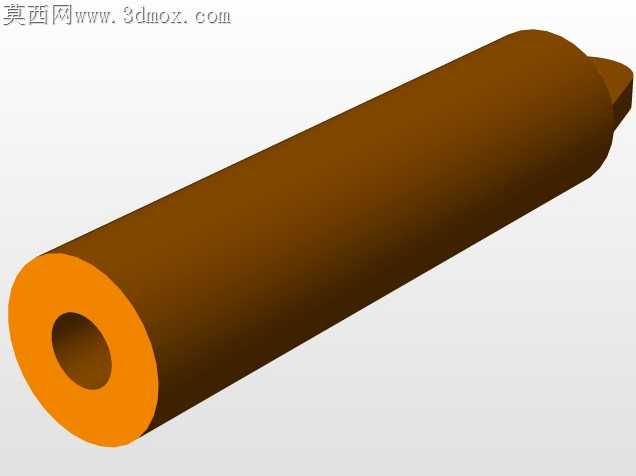

转向桥的铰接处特意留了0.2mm的装配公差间隙，之前做同类模型时把配合间隙设成零，3D打印样件组装时直接卡滞，根本没法实现转向动作，这次的间隙值是对照实际销轴配合的公差带选的，不管是做运动仿真还是加工实体样件，都能顺畅完成转向动作。排气尾管的角度特意做了上扬15度的调整，避免作业时尾气直吹地面扬起仓库里的积尘，这个细节是之前去物流园调研时，跟开了十年叉车的老师傅聊出来的实际需求，很多量产车型没注意这个点，作业时扬尘特别影响周边工位。

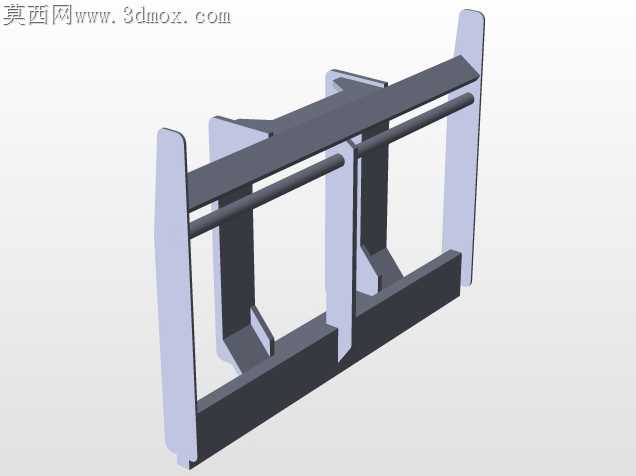

货叉的挂钩和门架的配合槽做了限位凸台，防止货叉在侧移时从门架上滑脱，之前看到过厂区里叉车因为货叉限位失效掉叉的安全事故，做结构的时候特意把这个安全结构做了显性化处理，方便后续做结构校核时快速识别安全部件。配重块的外形没有做生硬的直角，全部做了圆弧过渡，既避免厂区内转弯时刮碰到货架立柱，也能在做渲染的时候更好地呈现车身的整体质感，不会因为锐边太多出现渲染破面。

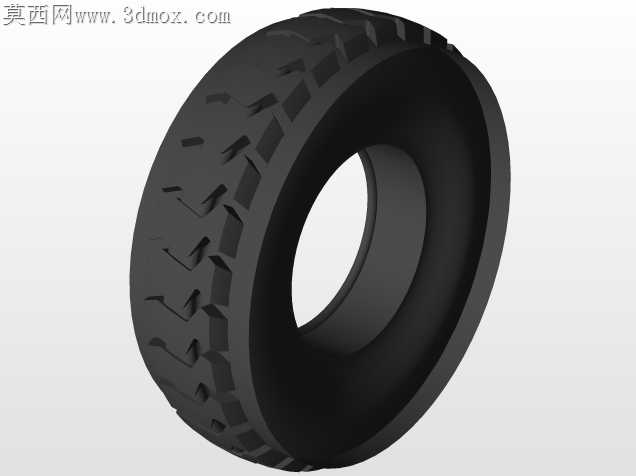

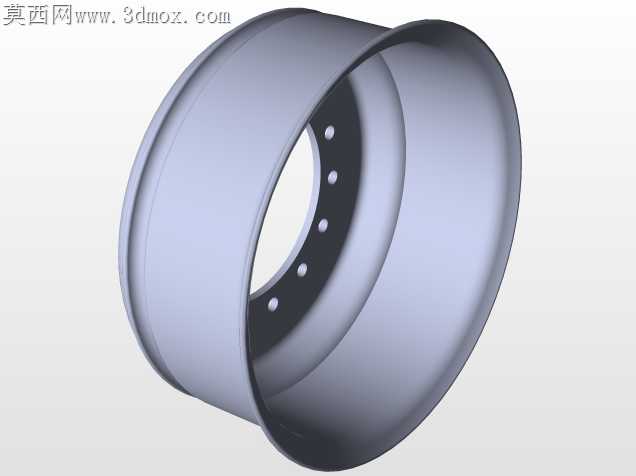

液压油管的排布全部沿着门架立柱的内侧走线，用管卡做了固定位，不会在货叉起升时被夹到运动间隙里，之前做的第一版方案把油管走在门架外侧，做运动仿真时直接出现了干涉报错，反复调整了三次走线路径才避开所有运动干涉点。轮胎的胎纹做了简化的块状纹路，既保留了工业叉车轮胎的防滑特征，又不会因为纹路太细碎导致转档时出现碎面问题，做渲染的时候也能更快出效果，不用花太多时间处理胎纹的光影细节。
