横梁式往复蒸汽机教学演示结构

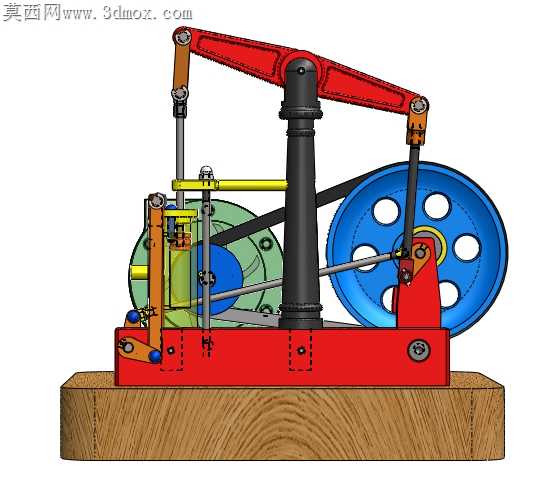

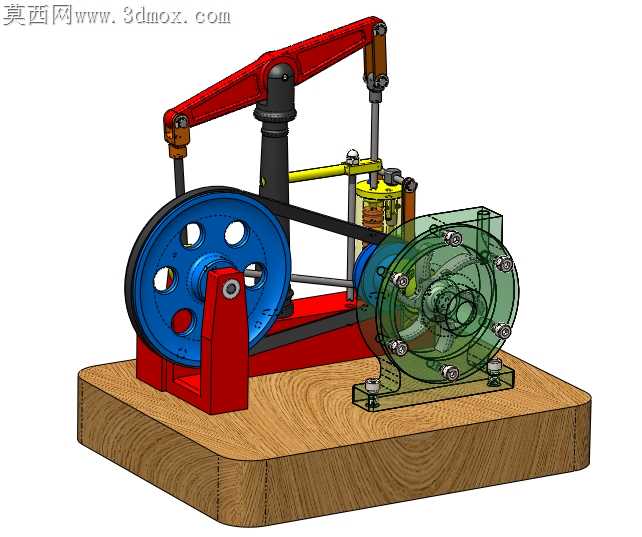

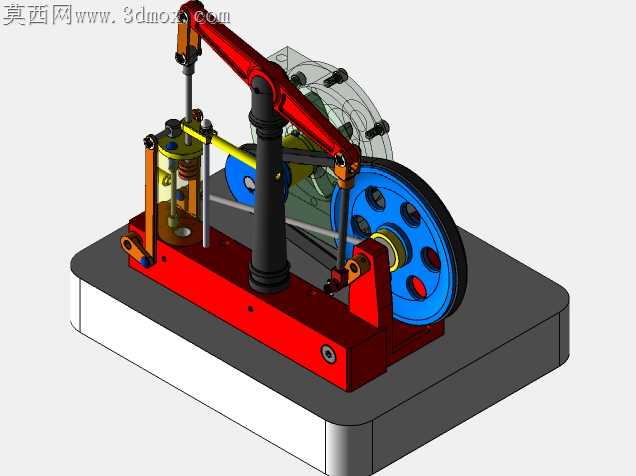

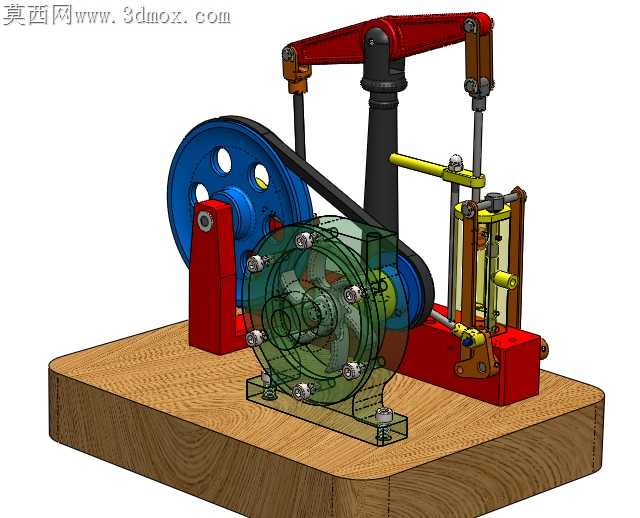

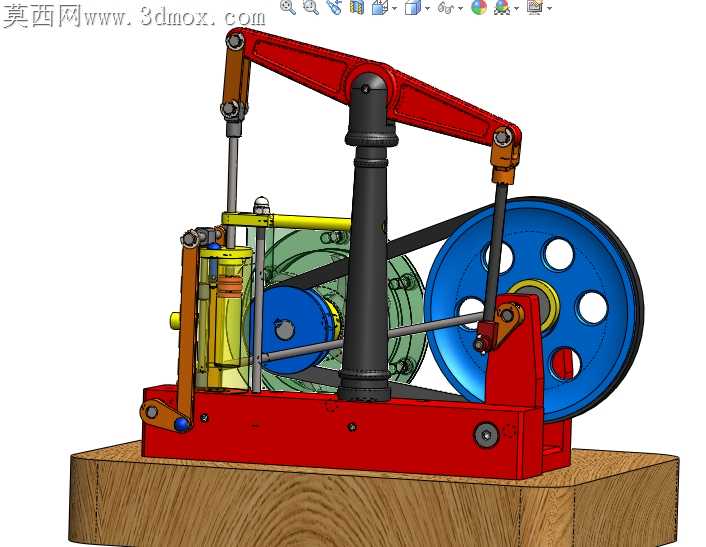

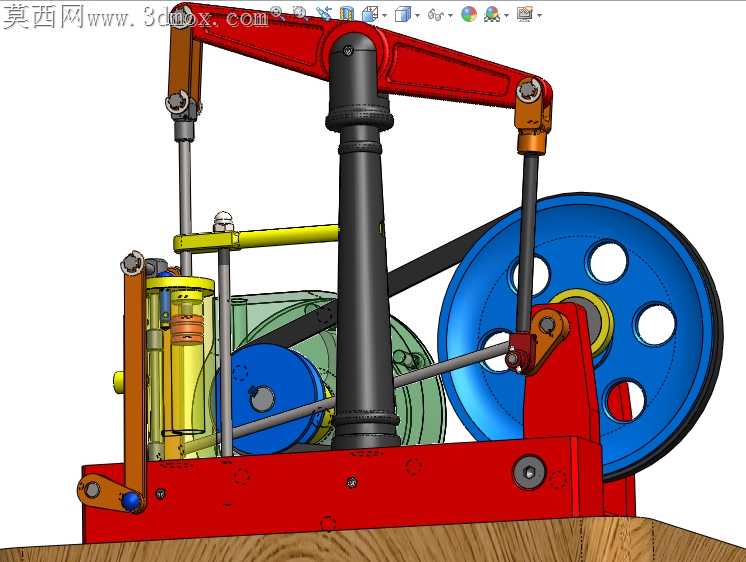

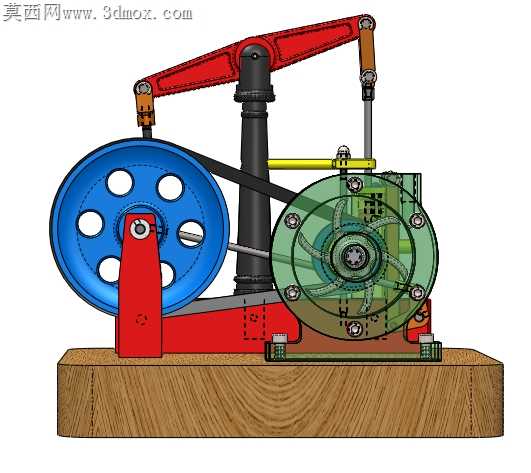

木质基座的平面度公差直接决定整套传动机构的运行同轴度，若基座安装面翘曲量超过0.02mm，立式气缸的活塞杆会出现偏磨，长期运转后密封件快速失效，这也是老式小功率蒸汽机最容易被忽略的装配隐患。这套结构里红色横梁的摆动铰点做了衬套镶嵌设计，没有直接让金属杆件与铰轴硬摩擦，铜质衬套的储油槽能留存润滑脂，降低高频摆动下的磨损速率，铰点的间隙控制在0.01mm以内，既不会卡滞也不会因为旷量过大导致横梁跳动。蓝色飞轮的轮缘做了等厚设计，六个镂空孔不是单纯为了减重，孔位的角度公差严格控制在±0.1°，保证飞轮转动时的动平衡，避免运转时出现整机抖动，飞轮与曲轴的连接采用平键加锁紧顶丝的结构，能传递足够扭矩的同时，拆装维护不需要专用拉马工具。透明侧盖的设计是为了直观展示内部齿轮配气机构的运动状态，侧盖与箱体的结合面做了0.5mm深的密封槽，加装橡胶密封圈后能避免润滑油脂渗漏，侧盖上的固定螺栓采用等距排布，每个螺栓的锁紧扭矩控制在1.2N·m，防止受力不均导致透明盖开裂。曲轴与连杆大头的配合间隙留了0.015mm的热膨胀余量，连续运转时摩擦生热不会让轴颈抱死，连杆小头与活塞销的连接采用浮动式设计，销子两端加装卡簧限位，避免运转时销子窜出刮蹭气缸壁。气缸的立式安装座与基座之间加了薄橡胶减震垫，能吸收活塞往复运动产生的高频振动，避免振动传导到基座导致固定螺栓松动。配气机构的拨叉与凸轮的接触点做了圆弧过渡，减少接触应力，拨叉的行程刚好匹配气门的开合度，不会出现气门开度过大导致的蒸汽泄漏，也不会因为开度过小导致进气不足动力下降。整套结构没有采用复杂的集成化设计，每个传动节点都预留了拆装空间，哪怕是教学场景下反复拆解组装，也不会轻易损坏零件，所有运动副的润滑点都做了外露设计，日常维护不需要大范围拆解外壳，能直观看到每个部件的运动状态，对于理解往复式动力机械的能量转换逻辑有很强的实操价值。
