混凝土基座直联式离心泵结构设计

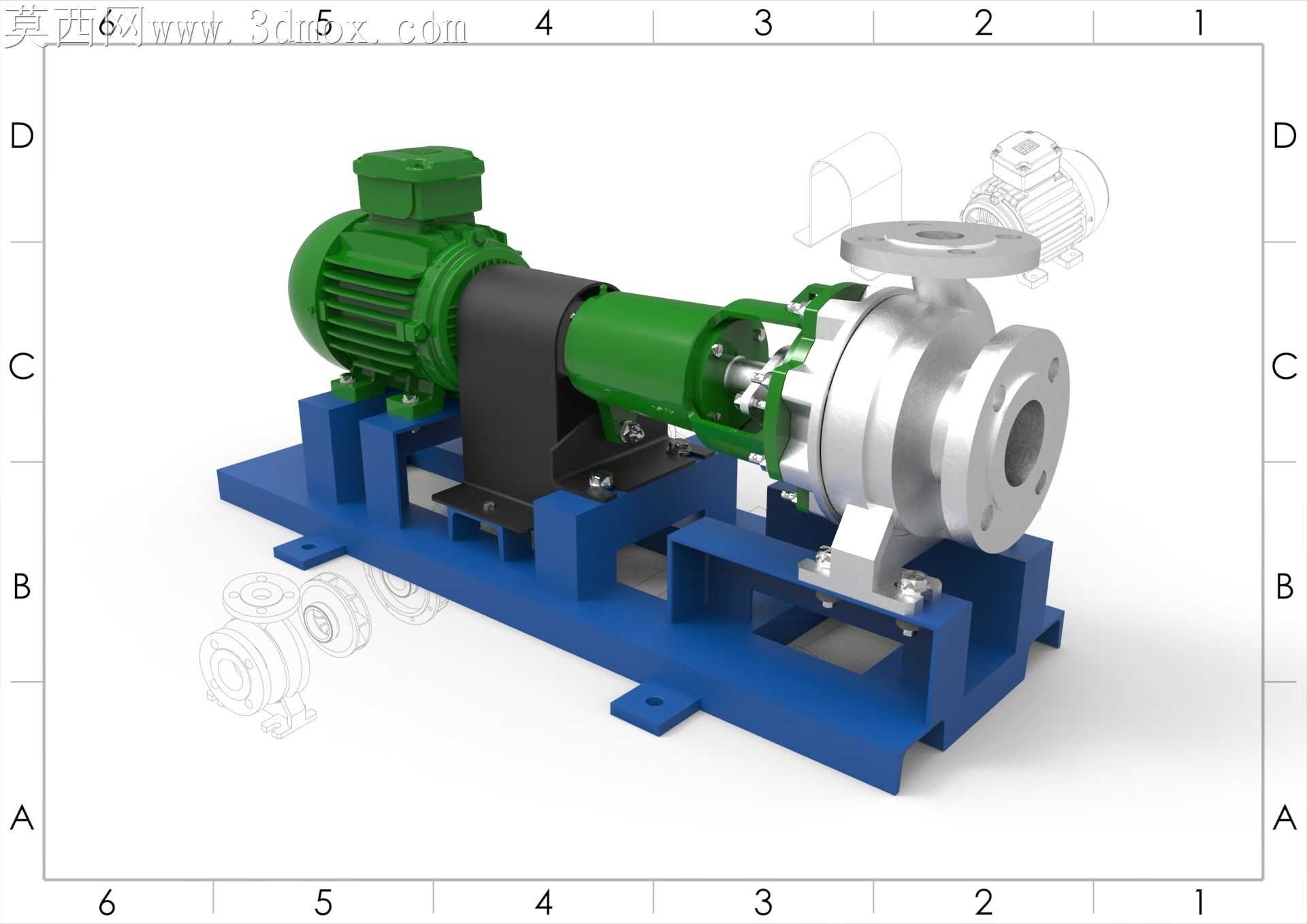

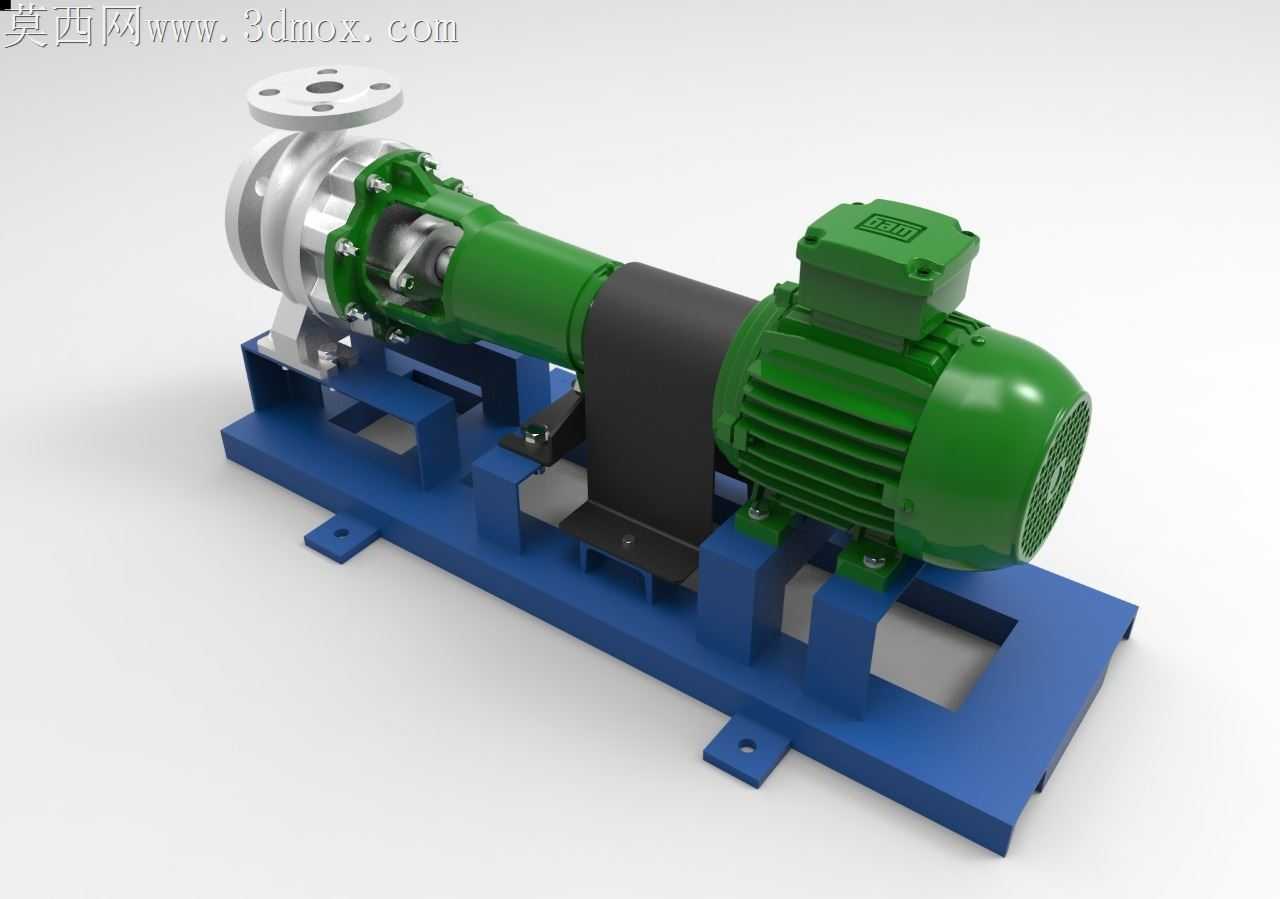

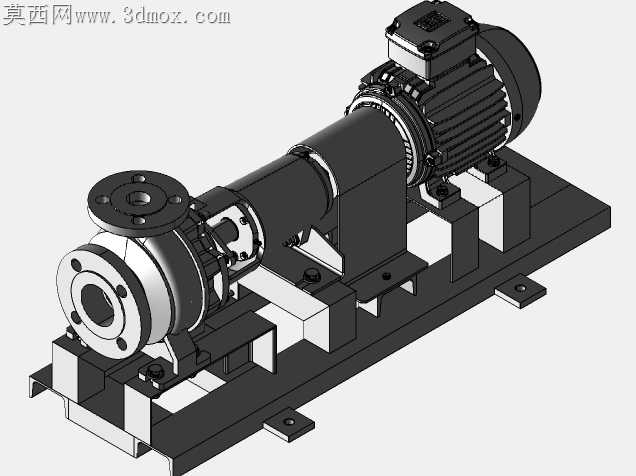

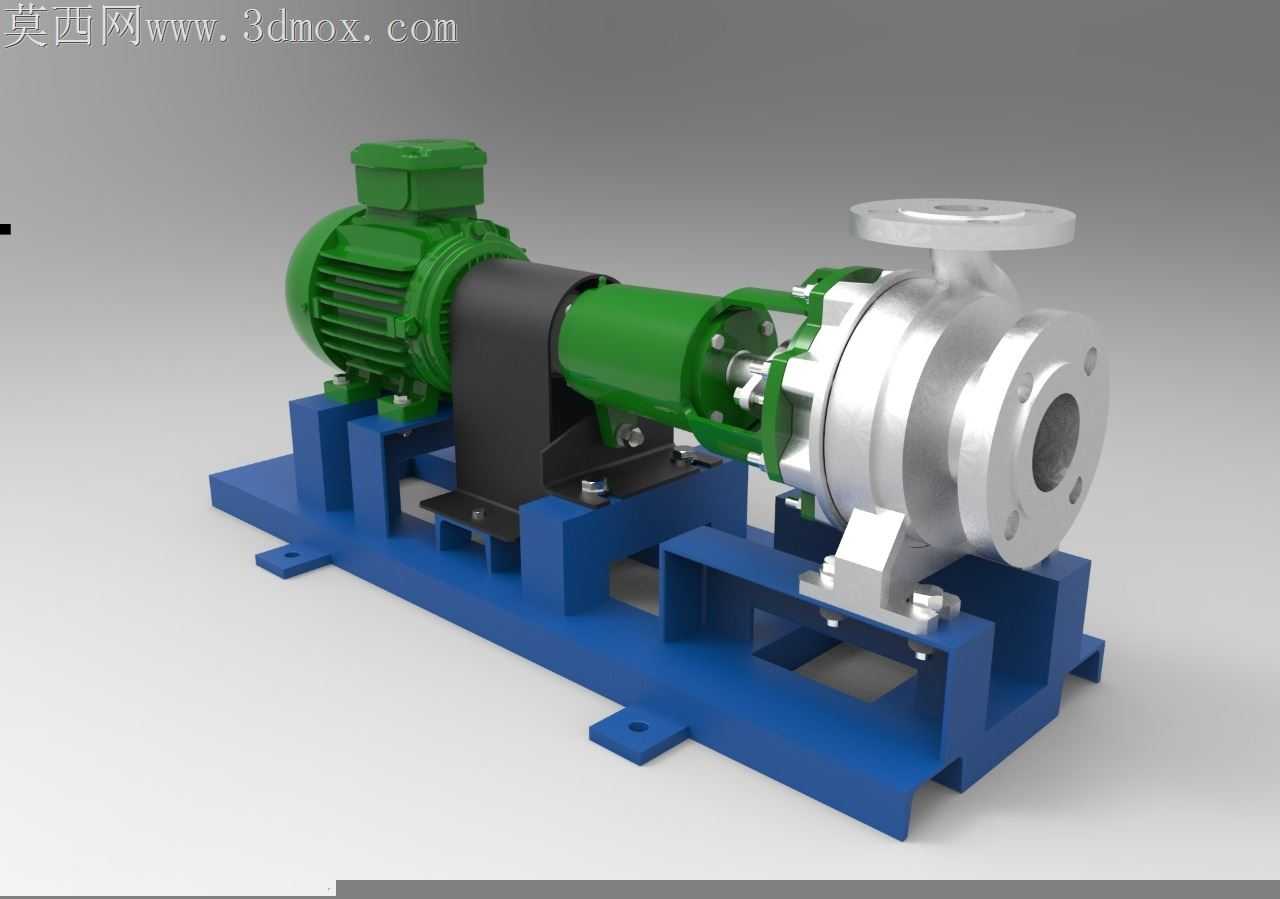

工业现场离心泵安装最常出现的问题，是电机轴与泵轴的同轴度偏差引发的振动超标，轻则磨坏机械密封造成介质泄漏，重则导致轴系疲劳断裂，这套直联式离心泵的结构设计，正是围绕这一现场痛点做了针对性的适配优化。蓝色型钢焊接基座没有采用常见的整板铣削结构，而是用折弯槽钢拼焊出分体式支撑位，电机安装面与泵头安装面各自预留了0.2mm的刮研余量，现场安装时不需要对整个基座做大面积精加工，只需对两个支撑面做微量刮研就能快速找正同轴度，大幅降低现场安装的工时成本。基座底部预留的长条形安装孔，特意做了孔边倒角处理，配合化学锚栓固定在混凝土基础上时，能允许±3mm的位置调整量，抵消土建施工时的预埋位置偏差，避免强行对位给底座带来的装配内应力。泵头与联轴器之间的护罩没有做成封闭的整体式结构，而是采用快拆式的分段钣金护罩，日常巡检时不需要拆掉整个护罩，只需掀开对应段就能观察联轴器的对中标记、检查弹性块的磨损情况，护罩边缘做了卷边处理，不会割伤巡检人员的手部。泵体进出口的法兰连接面特意做了凸台定位结构，对接管路时法兰密封垫不会因为管路拉扯发生偏移，能有效避免法兰处的跑冒滴漏问题，法兰螺栓孔的位置公差控制在0.1mm以内，现场配管时不需要反复铰孔就能顺利穿装螺栓。绿色的电机端盖与泵体连接段做了等直径的过渡设计，联轴器找正时可以直接用百分表打在圆柱外圆面，不需要额外找工艺基准面，找正效率比常规不等径结构提升近40%。叶轮腔的流道过渡处做了圆角顺滑处理，没有直角突变结构，能减少流体在腔体内的紊流损失，降低泵运行时的流体噪声，泵体底部预留的排液螺孔位置，刚好对准基座的镂空区域，检修排液时废液能直接流到预设的收集槽，不会积存在底座上造成型钢锈蚀。这套结构没有追求过度的加工精度，而是在加工成本、装配难度、现场运维三者之间做了平衡，所有公差设定都贴合工业现场的实际安装条件，不会出现实验室里精度达标、到了现场装不上的问题。
