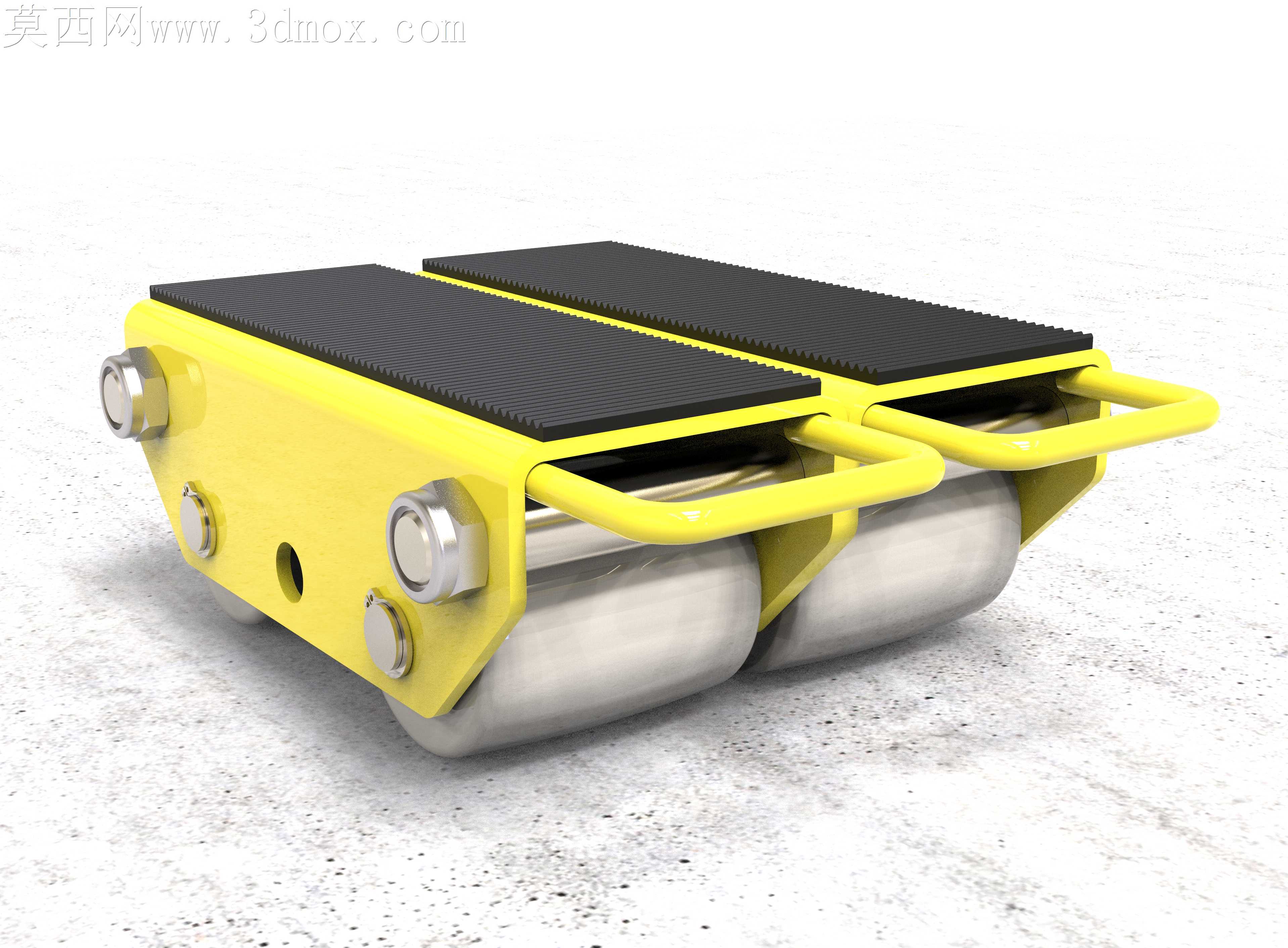

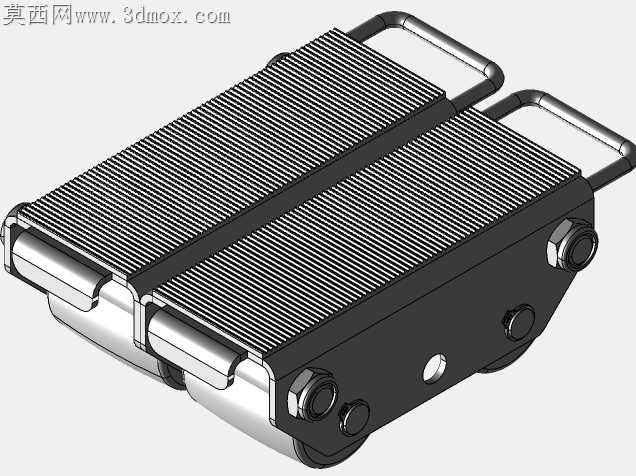

重载移位用4吨级滚轮搬运小坦克

车间重型设备移位作业里，普通搬运工具常出现滚轮卡滞、承载面打滑、转向牵拉卡涩的痛点，这款4吨级搬运滚轮的结构设计，完全围绕加工适配的核心逻辑打磨，每一处细节都对应现场加工与装配的实际取舍。承载面板采用带防滑齿纹的加厚钢板，齿纹的高度、间距经过反复适配，既不会因为齿牙过深硌伤设备底部漆面，又能在4吨额定载荷下避免被搬运件出现横向滑移，面板边缘做了小角度倒角处理，避免装配时锋利边缘割伤操作人员防护手套，也防止搬运过程中剐蹭设备底部的突出管线。两侧的牵拉挂环没有采用焊接固定的常规方案，而是选用穿销式铰接结构，挂环与主体框架的连接孔预留了0.2mm的装配公差，既保证挂环可以灵活转动适配不同角度的牵拉方向，又不会因为间隙过大出现牵拉时的晃动冲击，挂环本身做了圆弧过渡处理，避免牵拉钢索在受力时被棱角切割出现断丝隐患。底部的钢制滚轮采用鼓形轮廓设计，不是常规的直圆柱结构，这种轮廓在经过地面微小凸起或者接缝时，滚轮接触应力会均匀分散，不会出现局部应力集中导致的滚轮崩边，滚轮与内部轴套的配合选用间隙配合，轴套表面做了渗碳处理，硬度达到HRC55-60，既能承受重载下的径向载荷，又能在无额外润滑的短距离移位中保持顺畅滚动，不会出现干磨卡滞。主体框架的黄色涂装不是单纯的装饰色，选用的是高耐磨聚氨酯面漆，框架焊接处全部做了打磨抛丸处理再上漆，避免焊接毛刺导致的漆面脱落，框架侧面预留的工艺孔，既可以作为装配时的吊装定位孔，也能在日常维护时作为注油孔给内部轴套补充润滑脂，不用整体拆解就能完成保养。两块承载面板之间的铰接间隙控制在1mm以内，过窄会导致转弯时两块面板互相剐蹭，过宽则会让承载面出现缝隙，放置小底面积设备时出现倾斜，这个间隙值是结合实际转弯半径需求反复调整的，保证在最小1.2米转弯半径下，两块面板可以灵活相对转动，不会出现结构干涉。滚轮两端的端盖采用嵌入式安装，不是外露的螺栓固定，避免搬运过程中端盖被地面杂物磕碰变形，导致滚轮轴窜动脱落，端盖与框架的配合处加装了薄橡胶密封圈，能阻挡车间地面的铁屑、灰尘进入滚轮内部，延长轴套的使用寿命。
