重型设备移位用滚轮搬运器结构设计

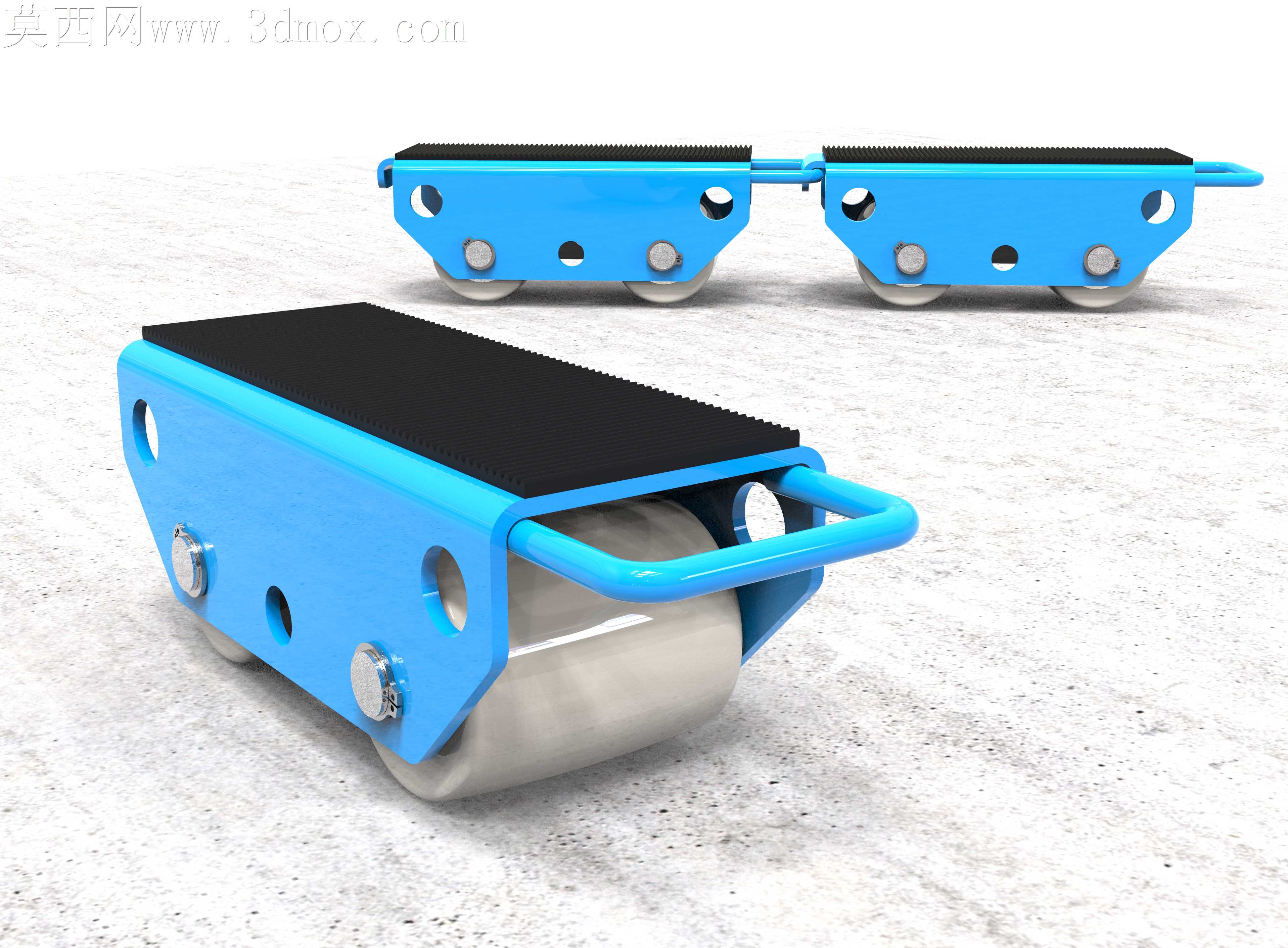

车间重型设备移位时，普通搬运小坦克常出现承载面打滑、滚轮卡滞、转向拖拽阻力过大的问题，这款滚轮搬运器的结构设计刚好对准这些现场痛点做了针对性调整。承载面板选用带细密防滑齿纹的橡胶垫层，直接硫化贴合在蓝色金属承托板上，避免了传统粘贴式橡胶垫在重载下移位、脱落的隐患，齿纹深度控制在1.2mm，既不会硌伤设备底部漆面，又能在15度以内的倾斜地面提供足够静摩擦力，防止设备移位过程中滑脱。承托板侧边的镂空圆孔并非减重装饰，每一处开孔位置都经过应力仿真校核，在保证整体抗弯强度的前提下，既减少了板材用料，又能作为搬运时的穿绳固定点位，侧边弯折成型的一体式拖钩，没有采用额外焊接的挂耳结构，避免了焊接应力集中导致的拖钩断裂风险，拖钩的弯折半径做了35mm的圆弧过渡，穿入牵引杆或钢绳时不会出现应力切割，拖拽过程中受力更均匀。滚轮采用包胶钢制轮芯，轮面弧度做了微凸处理，和地面接触时不会出现硬棱刮擦环氧地坪的问题，轮轴两端的固定螺栓选用内六角防松结构，装配时轴孔配合公差控制在H7/g6，既保证滚轮转动顺滑无卡滞，又不会出现轴向窜动，长时间重载移位也不会出现轮轴松脱的情况。两个搬运单元之间的连接杆采用快插式结构，插销处做了防脱卡簧设计，根据设备底部的支撑跨度可以快速调整连接间距，不用额外准备螺栓扳手，单人就能完成组装。承托板的蓝色喷塑层做了磨砂质感处理，不是普通亮面喷涂，车间日常使用时不容易留下划痕和油污印，边角处都做了R5的圆角打磨，搬运过程中不会刮蹭操作人员的工作服或是周边设备外壳。滚轮的安装支架和承托板采用铆接固定，相比螺栓连接不会因为长期震动出现松动，铆接点的沉头处理让支架和承托板完全贴合，没有凸起缝隙，不会积存车间的铁屑和灰尘，日常清理只用高压气枪吹扫就能干净。实际测试时，单台承载8吨重物在水磨石地面拖拽，滚轮转动阻力比普通焊接式小坦克低30%左右，转向时不需要额外撬动调整，拖钩受力方向偏移15度时也不会出现侧翻风险，承托面的橡胶垫在持续承压72小时后没有出现永久变形，松开载荷后能快速回弹恢复原有厚度。
