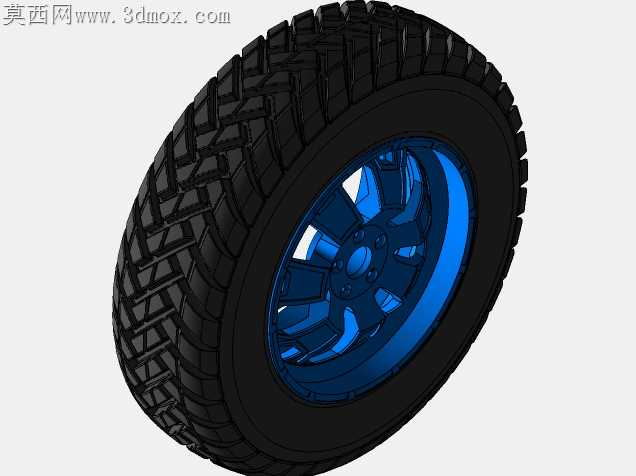

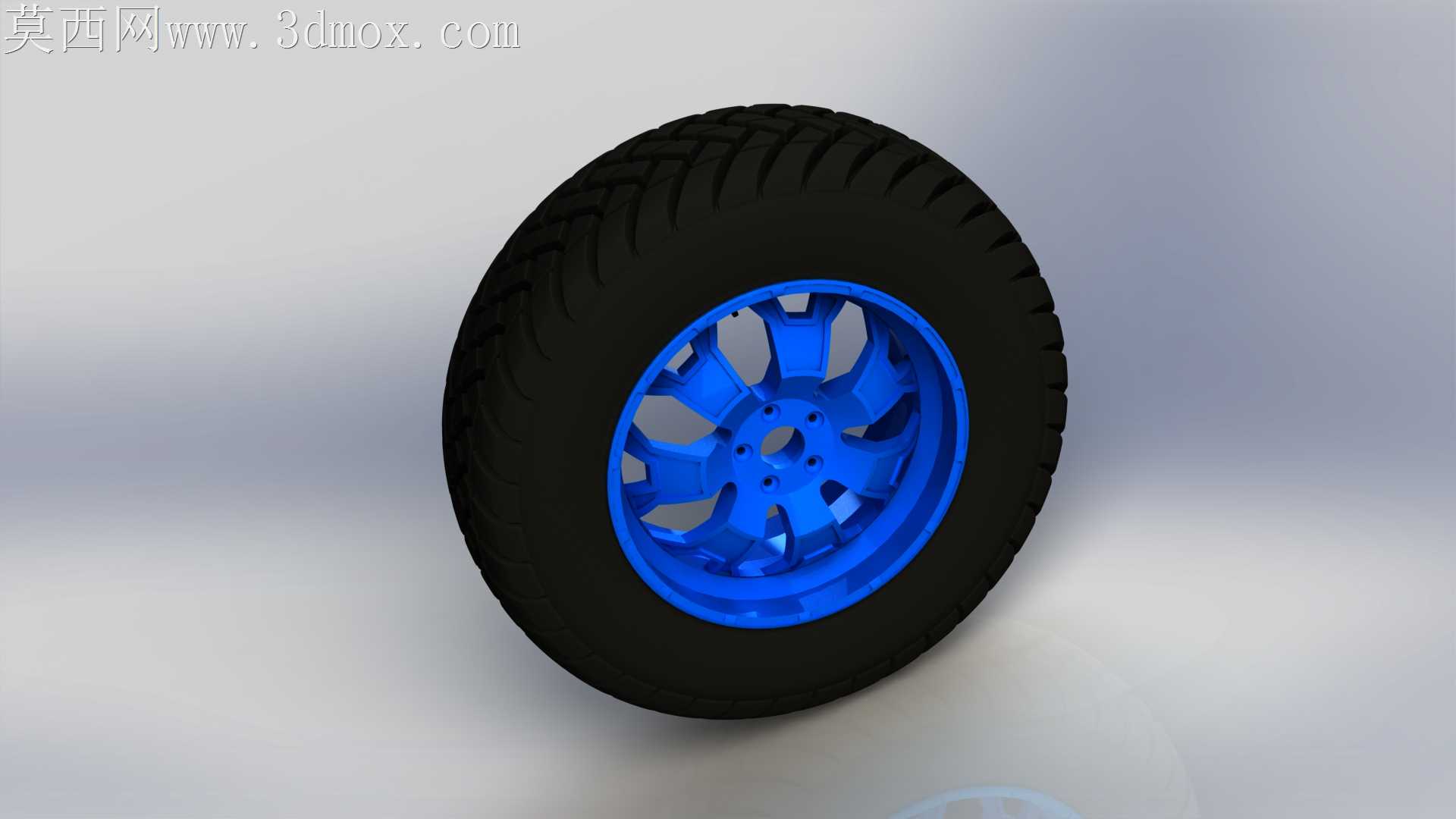

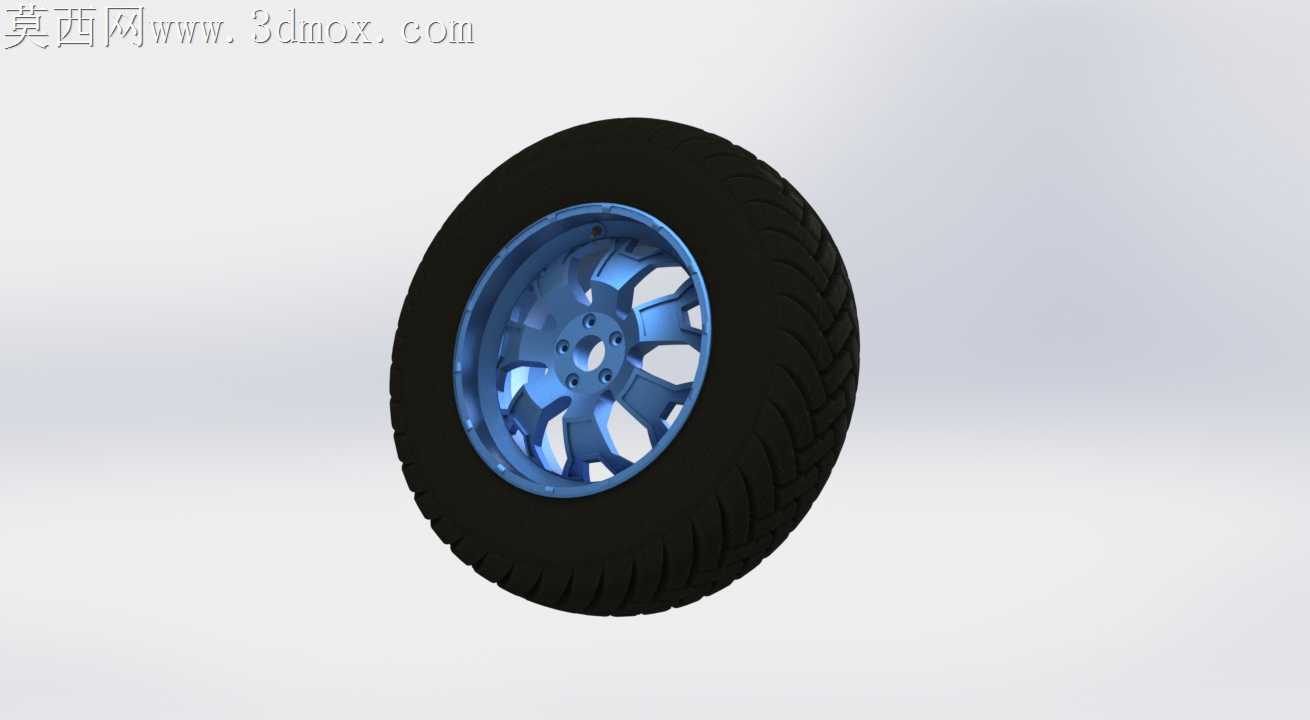

24英寸越野款车轮带卡入阀结构设计

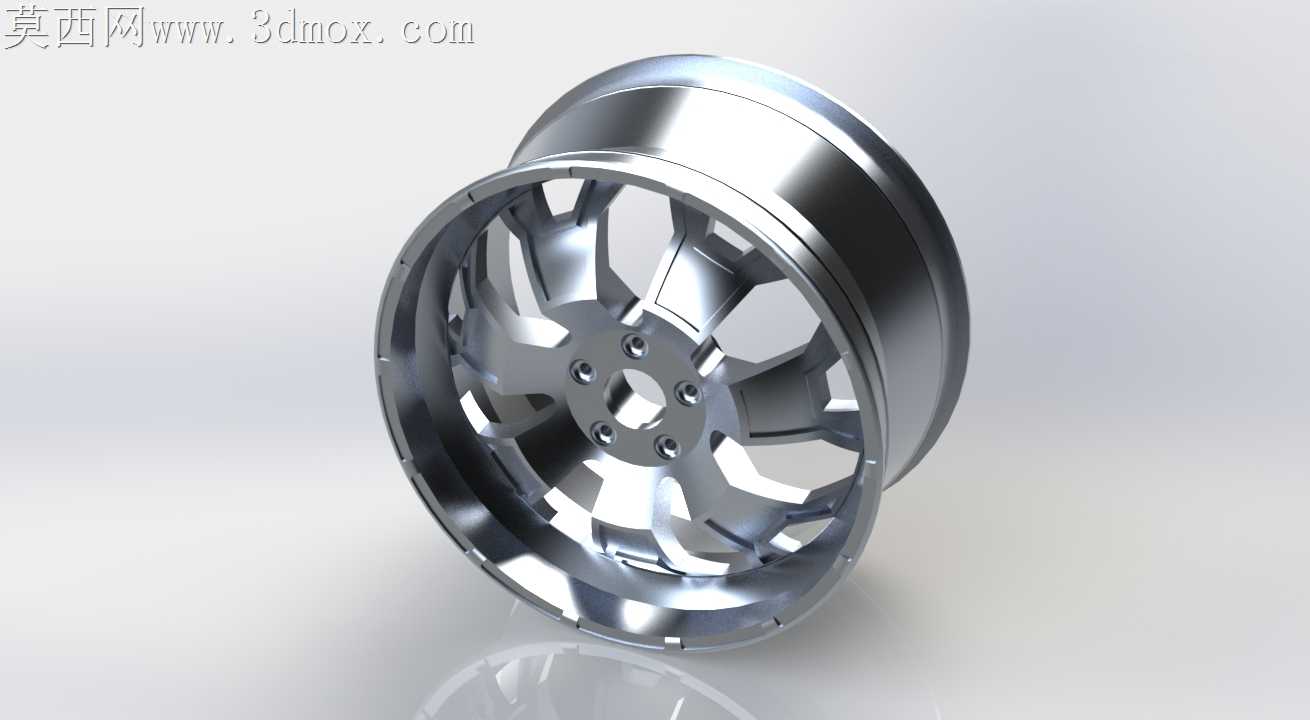

越野工况下24英寸车轮长期承受碎石冲击、低胎压形变与泥水侵蚀，轮辋与轮胎的配合公差稍有偏差，就会出现慢撒气、脱圈甚至高速行驶下的动平衡失准问题，这套结构在设计时完全围绕落地装配的可靠性做细节打磨。卡入式气门的安装座没有做常规的直孔贯通设计，而是在轮辐背面预留了1.2mm的环形沉台，气门嘴橡胶基座压入后能完全嵌入沉台，既避免越野时飞溅的石块直接磕碰气门根部造成断裂，也能让橡胶密封面的压紧力均匀分布，不会因为长期颠簸出现密封面偏磨漏气。轮胎胎侧的加厚区域和轮辋的止口位置做了对应弧度匹配，胎圈的钢丝层嵌入轮辋槽后，轮辋边缘的凸起高度比常规民用款高0.8mm，低胎压穿越颠簸路面时，胎圈不会因为侧向力滑出轮辋槽，哪怕胎压放到0.8bar也能保持足够的锁止力。轮毂的辐条背面做了不等厚的铣削让位，不是单纯做等厚结构减重，靠近轮轴安装面的位置保留了3.5mm的壁厚，承受刹车系统传递的扭矩时不会出现应力集中，靠近轮辋的位置逐步减薄到2.2mm，既控制了整体簧下质量，也不会在飞跳落地时出现辐条断裂的问题。轮胎的胎纹块做了错落的倒角处理，不是尖锐的直角结构，碎石卡进胎纹缝隙时，车辆滚动过程中胎块形变就能把碎石挤出，不会长期嵌在胎纹里磨损胎面基部，也避免硬石穿刺造成的胎面损伤。轮辋和轮毂的配合面做了0.05mm的过盈设计，装配时通过热装工艺压合，不需要额外的焊接或者螺栓固定，高速旋转时两个部件不会出现相对位移，动平衡调试时的配重块粘贴位置也预留了平整的环形区域，不会因为辐条造型凹凸导致配重块粘贴不牢甩出。卡入阀的内部通气流道做了圆弧过渡，没有直角转角，充气时气流不会在转角处形成紊流，充气效率比直角流道高15%左右，也不会因为长期气流冲刷造成阀体内壁的异常磨损。轮胎和轮辋的虚拟装配完全还原了实际压装的形变过程，胎圈压入轮辋槽时的形变量控制在橡胶材质的许用范围内，不会出现装配时胎圈钢丝被轮辋边缘割伤的隐患，哪怕是维修店的普通扒胎机操作，也不会因为结构设计问题造成零件损伤。
