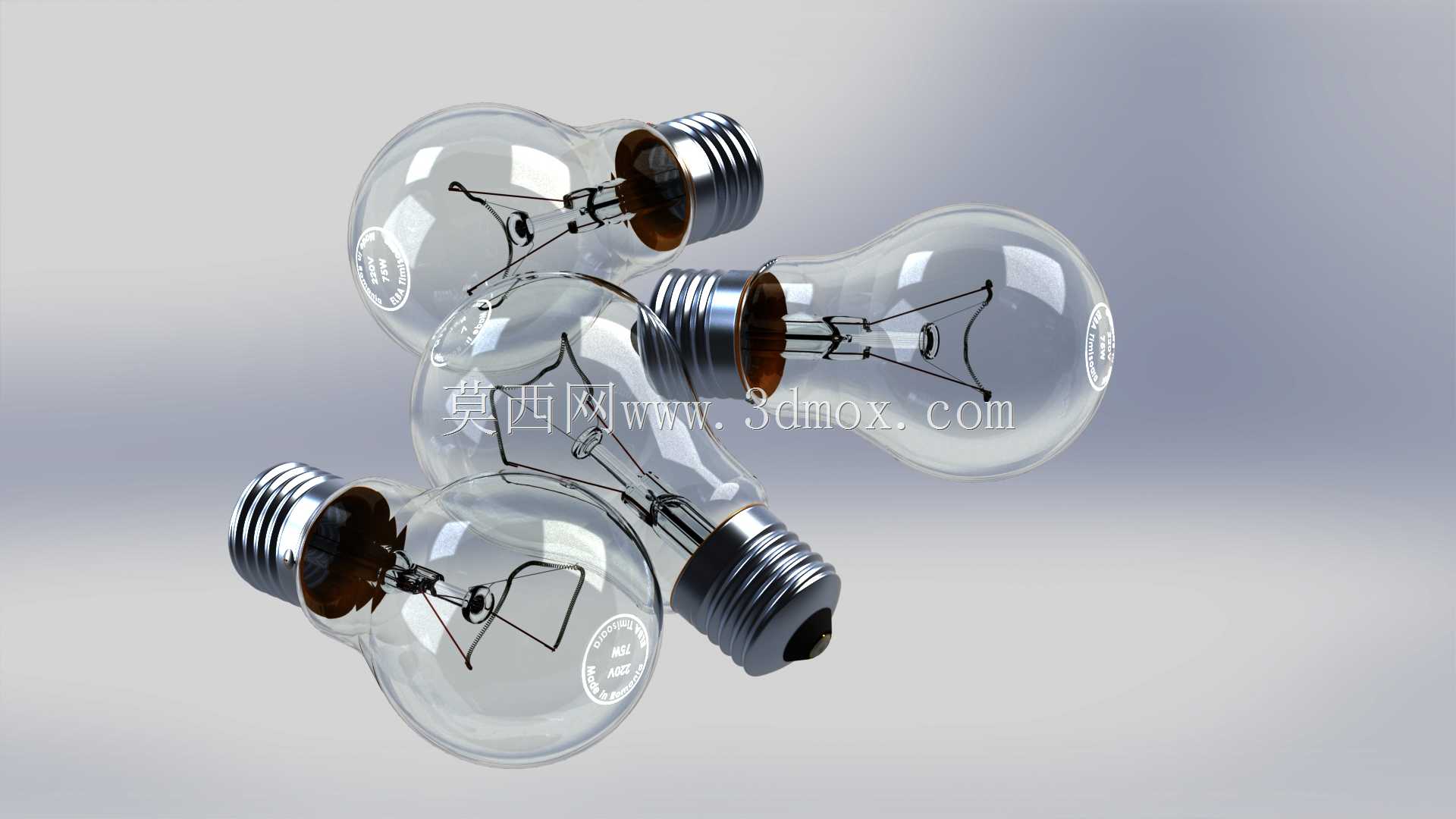

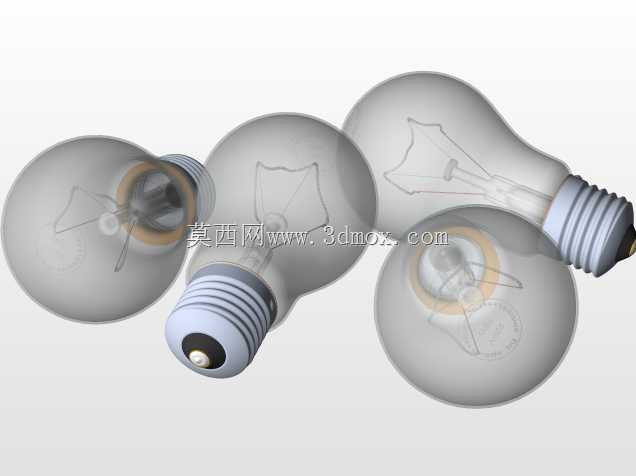

等比例白炽灯泡结构三维数模设计

　　日常照明场景里最常见的螺口白炽灯泡，其结构设计的合理性直接关系到装配适配性与使用可靠性，这套等比例构建的三维数模完整还原了灯泡各组成部分的结构细节，可用于照明产品结构教学、老式照明场景装配仿真、灯具适配性校核等多个工程场景。从实际应用层面看，这类螺口白炽灯泡除了常规民用照明场景，还常被用于工业设备的状态指示舱、老旧设备维修替换、影视道具场景搭建等领域，数模构建时完全参照通用螺口灯头的安装边界做了尺寸匹配，灯头部分的螺纹参数完全符合常用E27螺口的尺寸规范，螺纹牙型、螺距、收口尺寸都做了精准还原，能直接导入灯具装配体中做干涉检查，不需要额外调整安装配合尺寸。

　　在结构设计思路上，整个数模拆分了玻璃泡壳、螺纹金属灯头、内部灯丝支架、引线导体、绝缘密封件几个独立的零件，没有做合并实体的简化处理，每个零件都保留了独立的建模特征，方便后续根据不同需求做结构修改。玻璃泡壳部分采用了变曲率的回转曲面构建，泡壳的壁厚按照实际量产的玻璃灯泡厚度做了均匀抽壳处理，泡壳与金属灯头的衔接位置做了收口压合的结构还原，完全匹配实际生产中泡壳与灯头的压合装配工艺，不会出现装配错位的结构问题。金属灯头部分除了还原外螺纹结构，还做了顶部接触电极、侧面绝缘层的细节，电极的凸起高度、绝缘层的厚度都参照实物做了等比例缩放，能直接用于灯座的通电接触仿真校核，验证装配后电极的接触压力是否在合理区间，避免出现接触不良的结构问题。

　　内部的灯丝支架部分，没有做简化的线条处理，而是还原了支架的金属导丝、灯丝支撑勾、钨丝灯丝的完整结构，灯丝的绕制螺距、支撑点的位置都和实际产品一致，可用于光学仿真时的光源位置定位，也能用于教学场景下讲解白炽灯的发光原理与内部结构组成。引线部分从灯丝两端延伸至灯头电极的路径完全按照实际布线走向构建，还原了引线与玻璃压合位置的密封结构，能直观展示灯泡内部的气密结构设计逻辑。

　　从安装边界来看，整个灯泡的最大外径位于玻璃泡壳的最宽处，整体长度从灯头尾部到泡壳顶端的尺寸完全参照1:1实物比例，装配时只需要预留出对应螺口灯座的拧入深度，以及泡壳周围的散热空间即可，不需要额外调整安装位尺寸。数模的各零件配合间隙都按照实际装配公差做了预留，金属灯头与泡壳的压合过盈量、电极与绝缘件的配合间隙都符合量产产品的公差要求，导入装配环境后不会出现零件穿模的问题。

　　在实际工程使用中，这套数模既可以单独作为零件用于照明产品的选型参考，也可以作为子装配体放入完整的灯具、设备指示舱的总装配中，做整体的结构干涉检查、外观渲染验证。比如在做老式工业设备的虚拟复原时，设备面板上的指示灯泡如果用简化模型会影响整体的真实感，这套带完整内部结构的灯泡数模，不管是做外部外观展示，还是做剖面结构演示都能满足需求；在做灯具设计教学时，也可以用这套数模讲解螺口灯泡的配合尺寸要求，让学习者直观理解灯头螺纹、电极位置与灯座的配合逻辑，避免设计出的灯座出现拧入不畅、接触不良的问题。

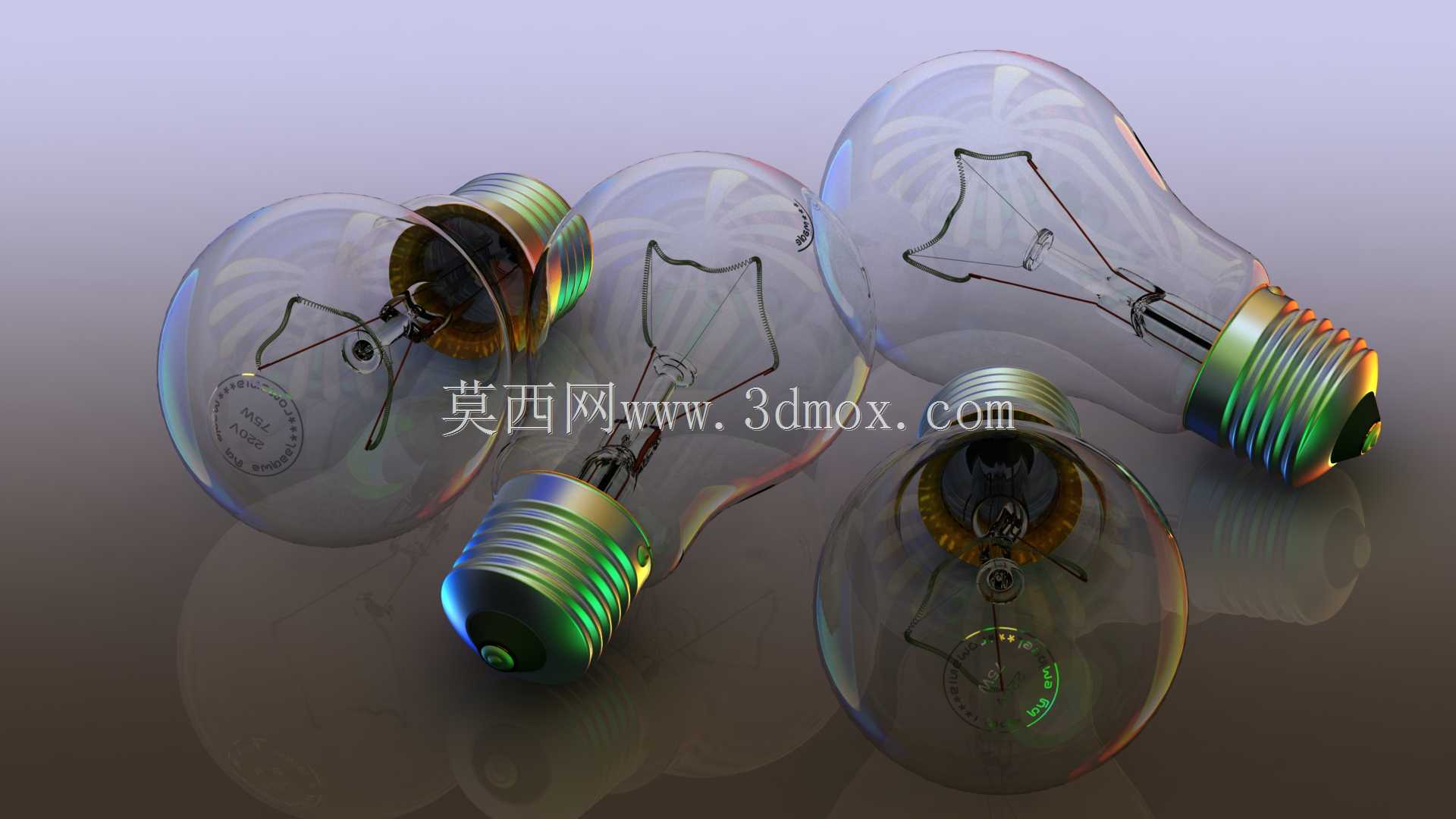

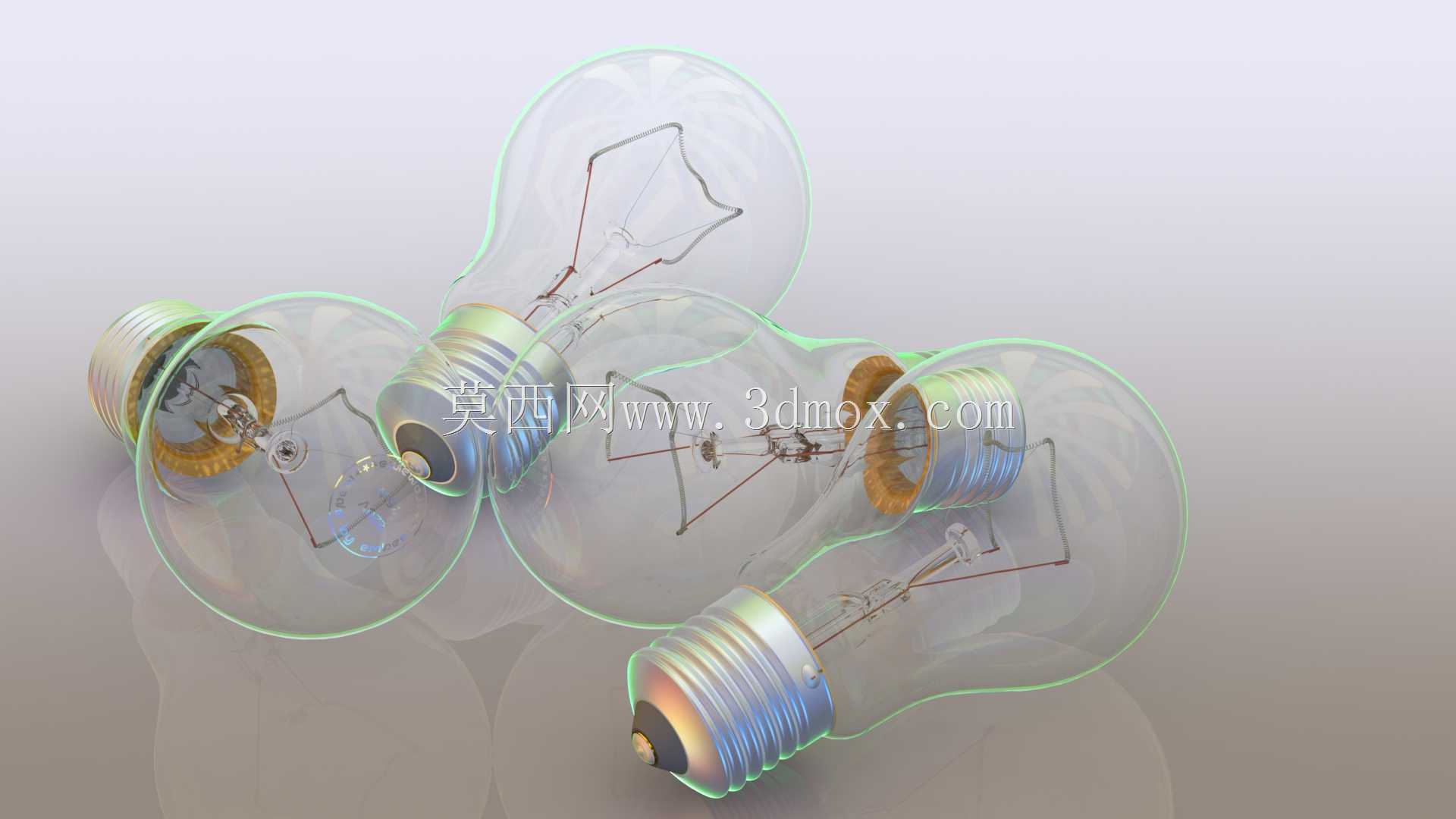

　　另外数模构建时对玻璃材质的光学特征做了结构层面的匹配，泡壳的曲面曲率经过调整，能在渲染时还原出玻璃的折射、反射效果，不需要额外对曲面做修补处理，金属灯头的表面纹理、螺纹的牙型粗糙度对应的结构特征也做了保留，渲染时能直接呈现出金属灯头的哑光金属质感，适合用于产品宣传图、场景演示动画的制作。
