24英寸等比例乘用车辆车轮结构设计

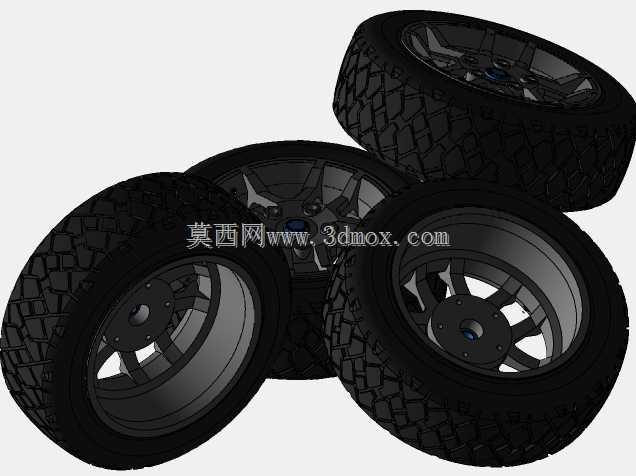

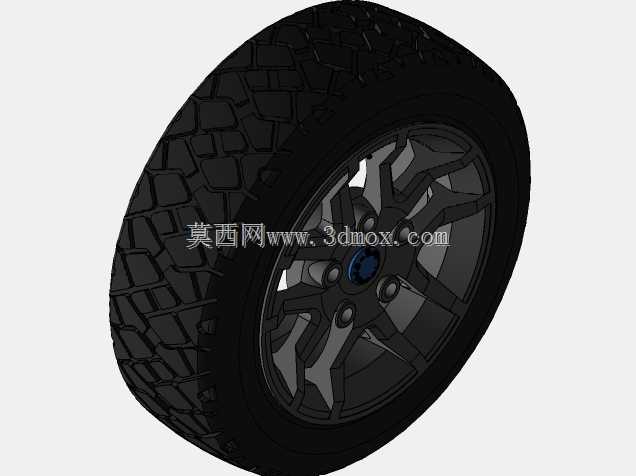

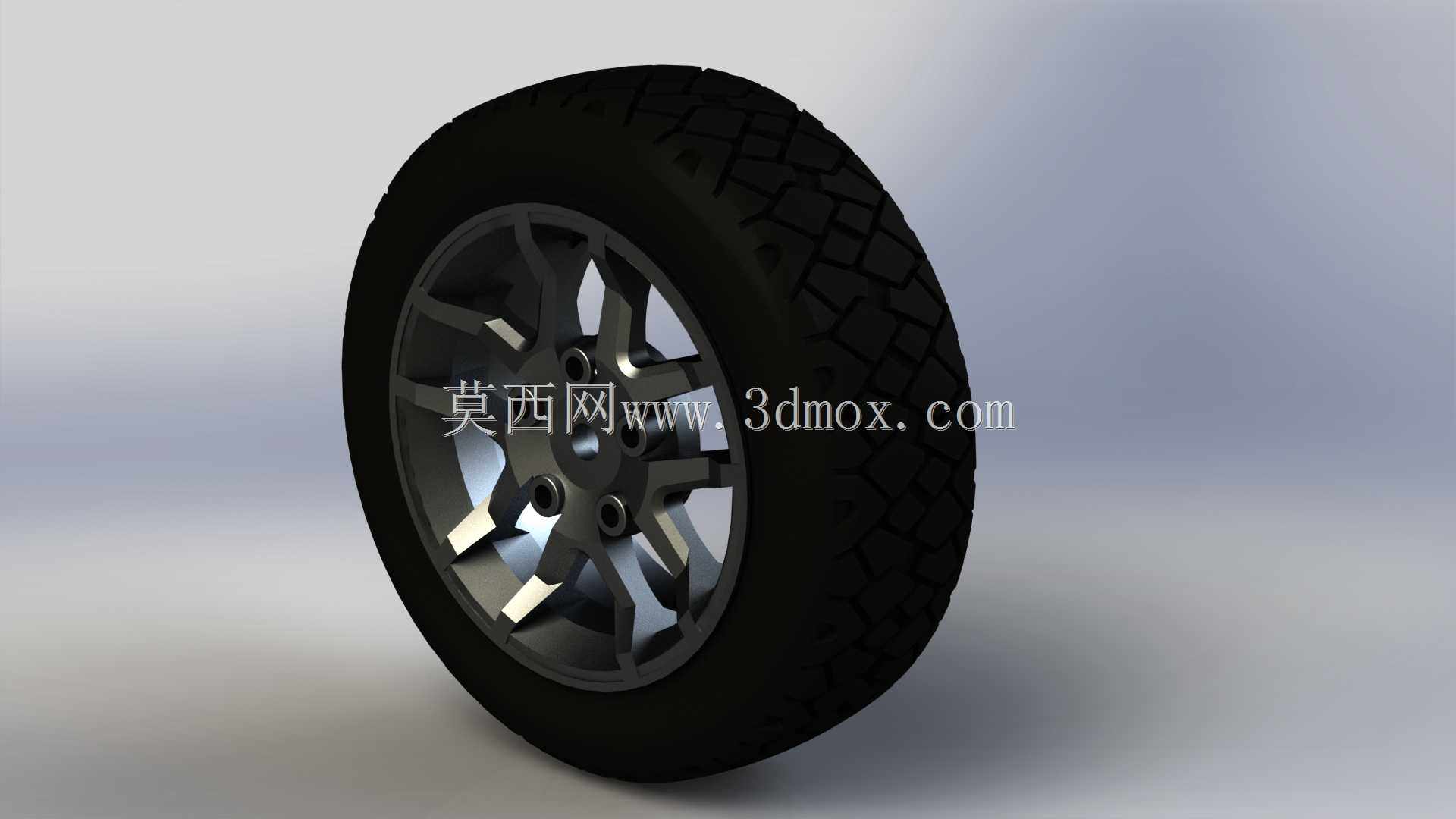

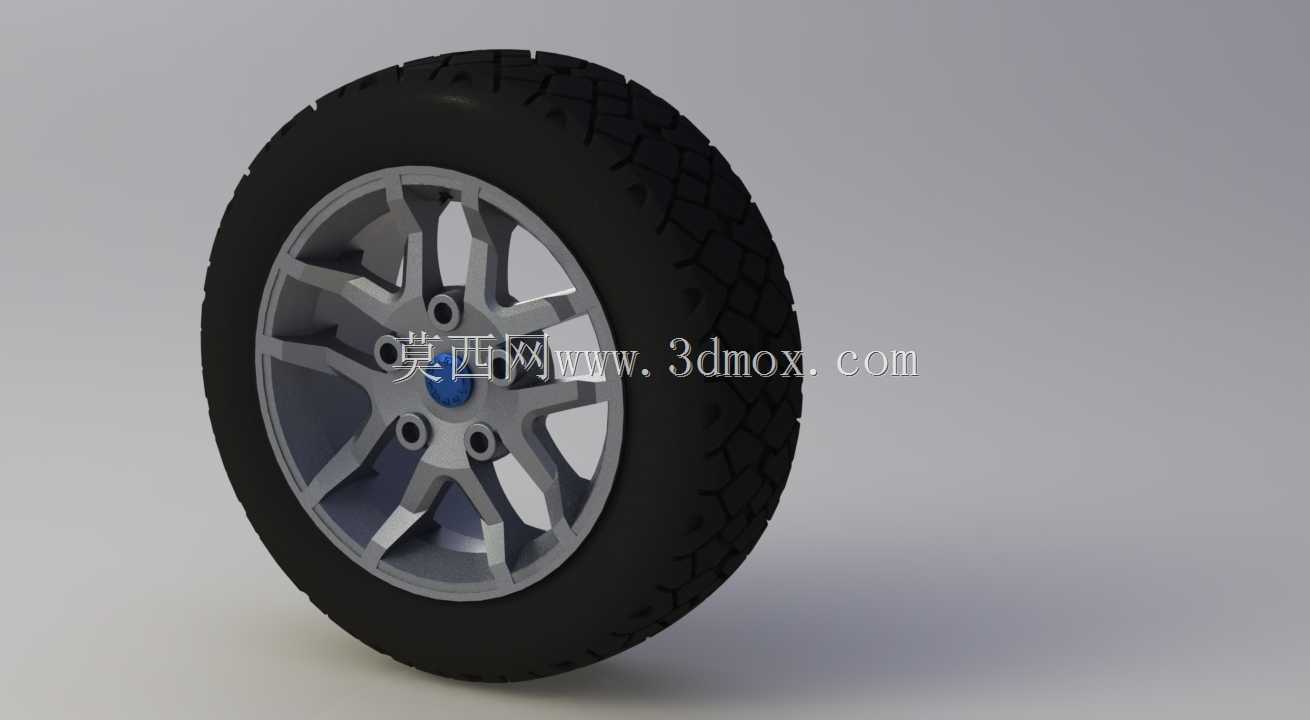

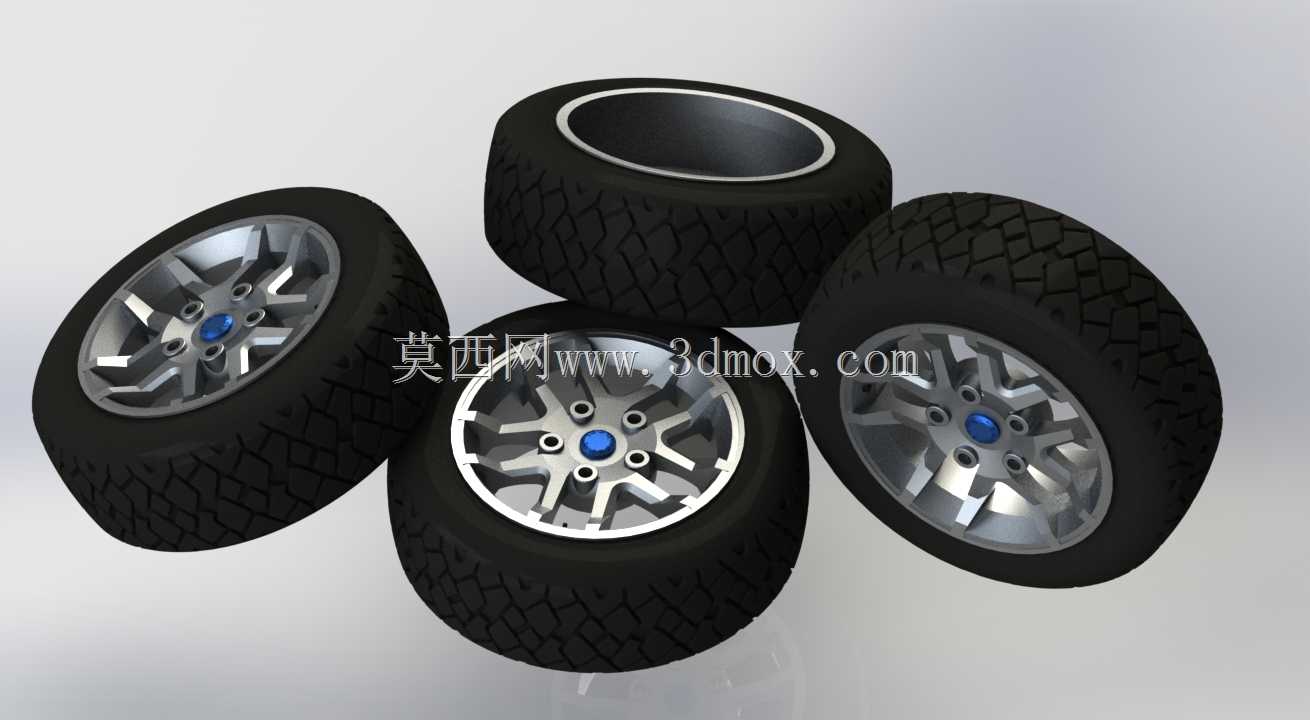

　　车轮作为整车行走系统的核心承载部件，直接关联车辆行驶过程中的抓地性能、承载能力与行驶平顺性，本次完成的24英寸等比例车轮结构，覆盖乘用车辆非铺装路面行驶、日常公路通勤等多场景使用需求，可适配中大型SUV、硬派越野车型的行走系统选型参考。从实际装车的功能逻辑出发，整套结构分为橡胶轮胎与金属轮毂两大核心部分，轮胎部分采用块状交错胎纹设计，胎块边缘做了过渡倒角处理，既可以在非铺装路面行驶时嵌入松软路面获得足够抓地力，也能在公路行驶时降低胎块刚性接触带来的行驶噪音，胎体内部预留了标准充气腔结构，可匹配常规乘用车胎压范围，胎唇位置做了加厚刚性设计，保证与轮辋装配后高速行驶时不会出现脱圈风险。轮毂部分采用多辐条镂空结构设计，

　　辐条采用变截面厚度布局，靠近轮心安装位的辐条根部厚度更大，向轮辋边缘延伸时逐步收窄厚度，这种设计可以在保证整体结构强度的前提下，尽可能降低轮毂自身的旋转惯量，减少车辆起步与制动时的动力损耗，同时镂空的辐条间隙也能为制动系统留出足够的散热风道，避免长时间制动时热量堆积导致制动效能衰减。轮心位置设置了五个均匀分布的螺栓安装孔，孔位间距匹配常规乘用车的轮毂螺栓孔距标准，安装面做了精加工平面处理，保证与车辆半轴法兰面贴合时的同轴度，避免高速行驶时出现车轮抖动问题，中心预留的定位孔可与半轴轴头精准配合，承担装配过程中的定位基准作用，降低装配时的孔位对正难度。轮辋部分采用深槽式结构设计，槽边的凸缘高度符合乘用车轮辋的通用尺寸规范，

　　既可以方便轮胎拆装作业，也能在轮胎充气后牢牢卡紧胎唇位置，轮辋与辐条的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，在车辆经过颠簸路面承受冲击载荷时，过渡圆弧可以将集中应力均匀分散到整个辐条结构上，提升整体抗冲击能力。从安装边界来看，整套车轮的外径严格按照24英寸等比例设计，轮辋宽度匹配对应规格轮胎的装配尺寸，安装面到轮辋外侧的偏距值符合常规硬派车型的轮距设计要求，装车后不会与翼子板、制动卡钳、悬挂摆臂等周边部件产生运动干涉，车轮转向时的最大摆动角度范围内，轮胎与轮拱内衬的间隙预留足够，即使在悬架最大压缩行程时也不会出现轮胎蹭擦车身的问题。设计过程中优先考虑了实际生产的工艺可行性，

　　轮毂部分的结构脱模角度符合低压铸造工艺的生产要求，不需要额外做复杂的侧抽芯结构就能完成生产，轮胎的胎纹分型面设置在胎面中心位置，硫化生产时的模具开合不会损伤胎纹结构，所有边角位置都做了符合工艺要求的圆角处理，避免生产过程中出现应力集中导致的零件报废。针对不同使用场景的性能需求，轮胎的胎面胶料厚度做了差异化设计，胎面中心位置的胶层厚度略大于胎肩位置，既可以保证日常公路行驶时胎面中心的耐磨性能，也能在车辆转向胎肩受力时提供足够的侧向支撑，减少转向时的胎体形变，提升转向响应速度。轮毂的螺栓安装孔内预留了压装钢制衬套的空间，避免频繁拆装轮胎时螺栓反复摩擦导致铝合金轮毂的孔位磨损，延长轮毂的整体使用寿命，气门嘴安装孔设置在轮辋的凹槽位置，不会影响轮胎的拆装作业，同时充气时的操作空间充足，日常维护时不需要拆卸轮胎就能完成胎压检测与充气作业。
