在乘用车行走系统的部件选型与结构匹配工作中,轮组作为直接承接车身载荷、传递动力输出、缓冲路面冲击的核心部件,其结构合理性直接决定整车行驶的操控稳定性、乘坐舒适性与轮胎使用寿命。这套R18规格的轮组设计,针对民用紧凑型乘用车的日常行驶场景开发,适配铺装路面为主、兼顾轻度非铺装路面通行的使用需求,轮辋名义直径18英寸,名义宽度7英寸,轮辋法兰与胎圈座的尺寸公差严格匹配对应规格子午线轮胎的装配要求,可避免装配后出现胎圈压合不严、高速行驶漏气、轮胎脱圈等常见故障。
从结构设计逻辑来看,轮辋部分采用深槽式整体结构,槽底的过渡圆角、胎圈座的锥度、气门嘴的安装孔位均按照乘用车轮辋的通用装配规范设定,无需额外改装即可适配常规规格的真空子午线轮胎,轮辐部分采用多辐条放射式布局,辐条截面做了等强度优化,在保证辐条自身抗弯、抗扭刚度的前提下,尽可能削减非受力区域的材料厚度,平衡轮组整体重量与结构强度的关系,避免轮组过重导致的簧下质量升高,影响悬架系统的响应速度。轮胎部分的胎面花纹采用非对称布局,胎肩区域的花纹块刚度做了差异化设计,外侧胎肩花纹块刚度更高,可在车辆转向时提供足够的侧向支撑力,减小胎侧形变幅度,提升过弯时的抓地稳定性;内侧胎肩的花纹沟槽宽度更大,可在湿滑路面行驶时快速划破胎面与路面之间的水膜,降低水滑风险,胎面中部的连续花纹肋条可保证高速直线行驶时的接地压力均匀分布,减少胎面异常磨损。
在安装边界的匹配上,轮组的中心孔直径、螺栓孔分布圆直径、螺栓孔数量均按照常规紧凑型乘用车的轮毂安装基准设定,安装面的平面度公差控制在0.1mm以内,可保证轮组安装后与轮毂轴头的贴合紧密性,避免高速行驶时出现轮组抖动的问题;轮组的偏距设定兼顾了轮距匹配与转向空间需求,安装后轮胎外侧不会超出翼子板边界,内侧与减震器、转向拉杆、悬架摆臂之间预留了足够的跳动间隙,即使在悬架全压缩、转向打到最大角度的极限工况下,也不会出现轮胎与周边部件干涉的情况。

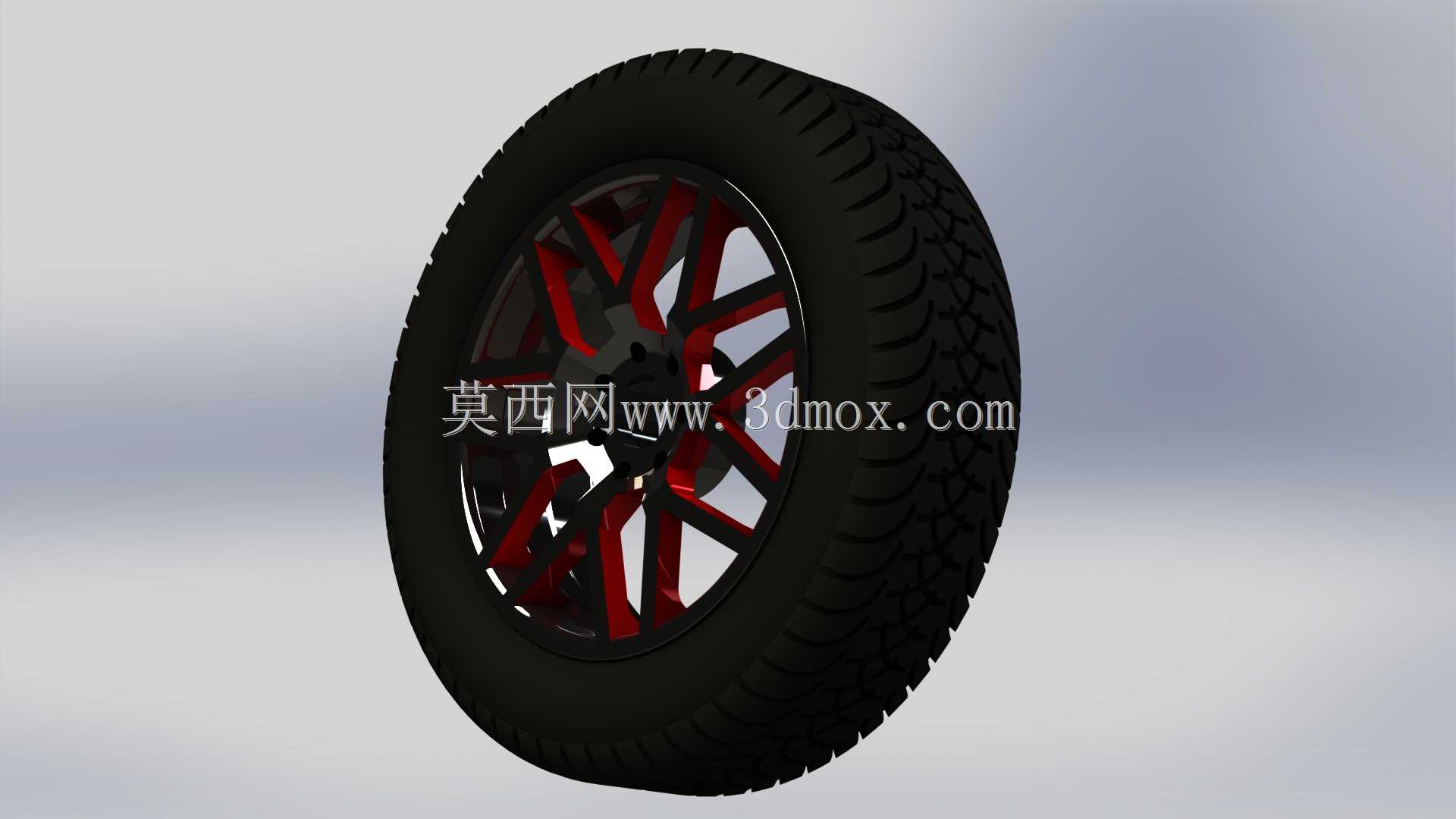

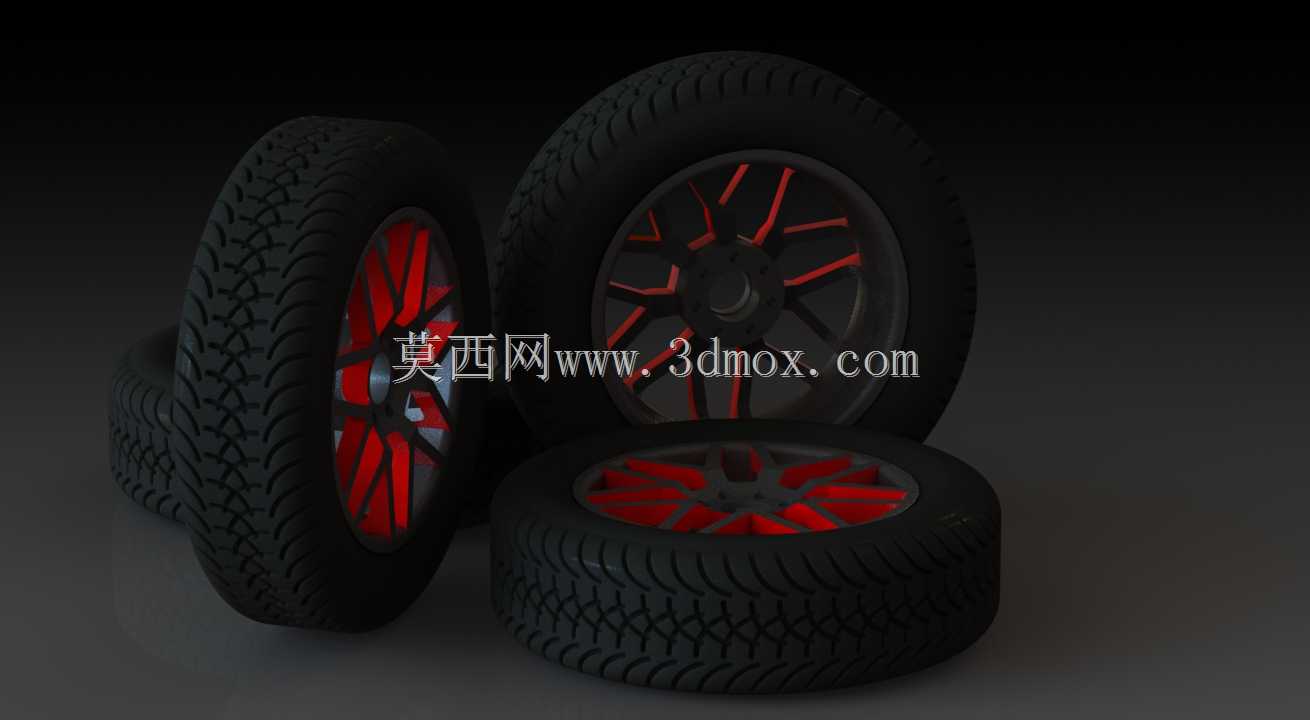

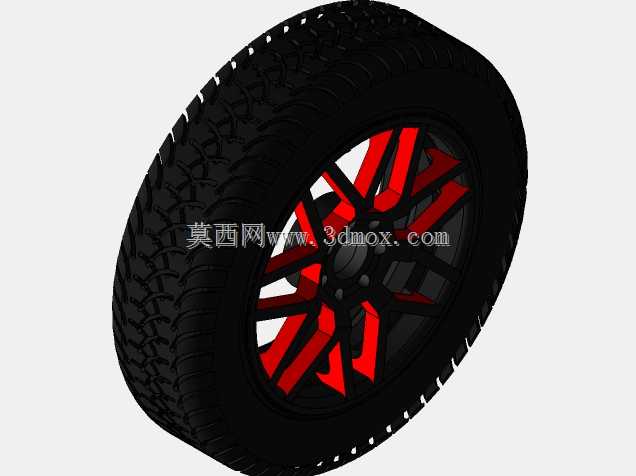

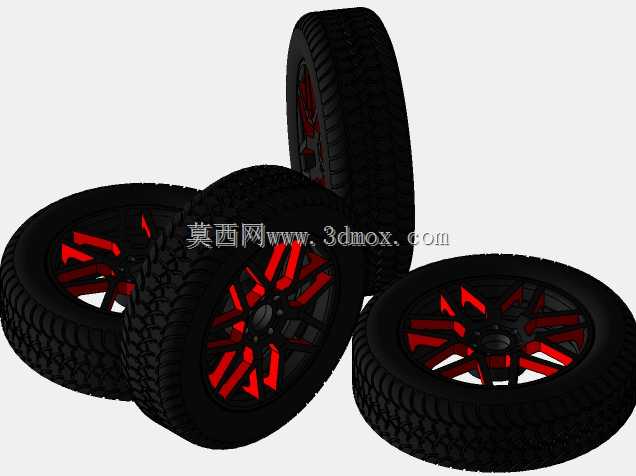

从实际应用场景出发,这套轮组可直接用于同规格乘用车的原厂替换件开发、改装轮组的结构验证,也可作为整车总装布置环节的行走系统配套数模,用于校核轮拱空间、悬架行程匹配、转向机构运动干涉等问题。建模过程中所有零件均按全尺寸1:1比例构建,轮胎与轮辋的装配关系完全还原实际装配状态,胎侧未设置额外的铭文标识,可根据不同的品牌配套需求灵活添加对应标识内容,无需对基础结构做二次修改。轮辐表面的造型做了分色处理,红色装饰区域与黑色基底形成视觉区分,可用于展示轮组的外观配色方案,也可在渲染验证环节直观呈现不同表面处理工艺下的视觉效果。
在结构强度的设计考量上,轮辐与轮辋的连接位置做了圆弧过渡处理,避免应力集中导致的轮辐根部断裂问题,胎圈座位置的凸缘高度符合真空胎的装配要求,可在轮胎充气后牢牢卡住胎圈位置,保证轮胎与轮辋的同轴度,避免行驶过程中出现动平衡超差的问题。轮胎的胎侧厚度按照常规民用乘用车轮胎的参数设定,可缓冲路面颠簸带来的冲击,保护轮辋在经过减速带、坑洼路面时不会直接受到刚性冲击,降低轮辋变形的概率。
