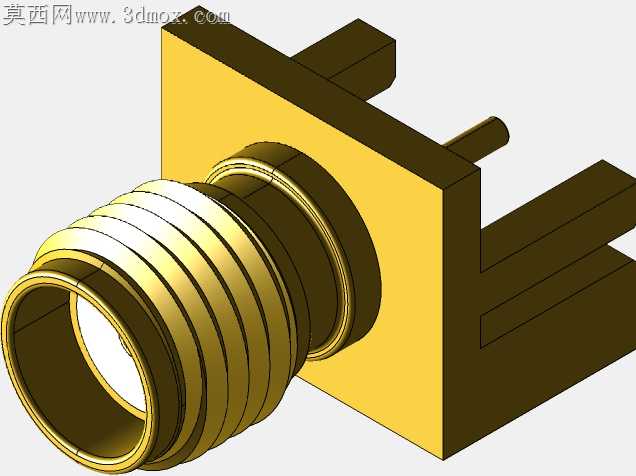

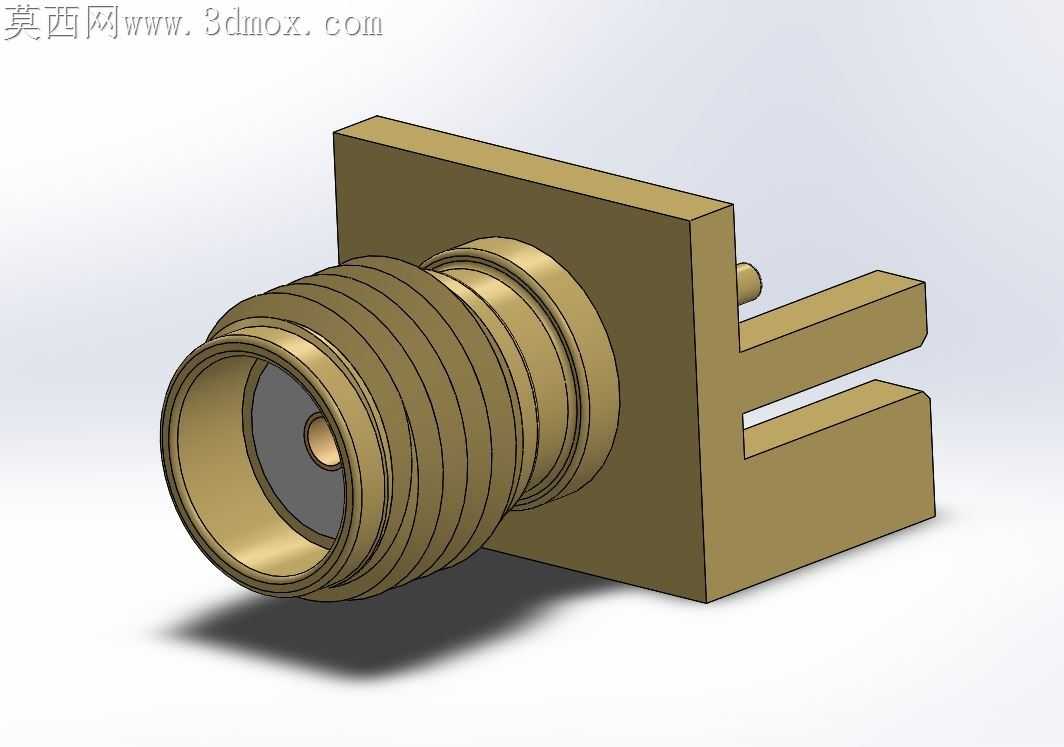

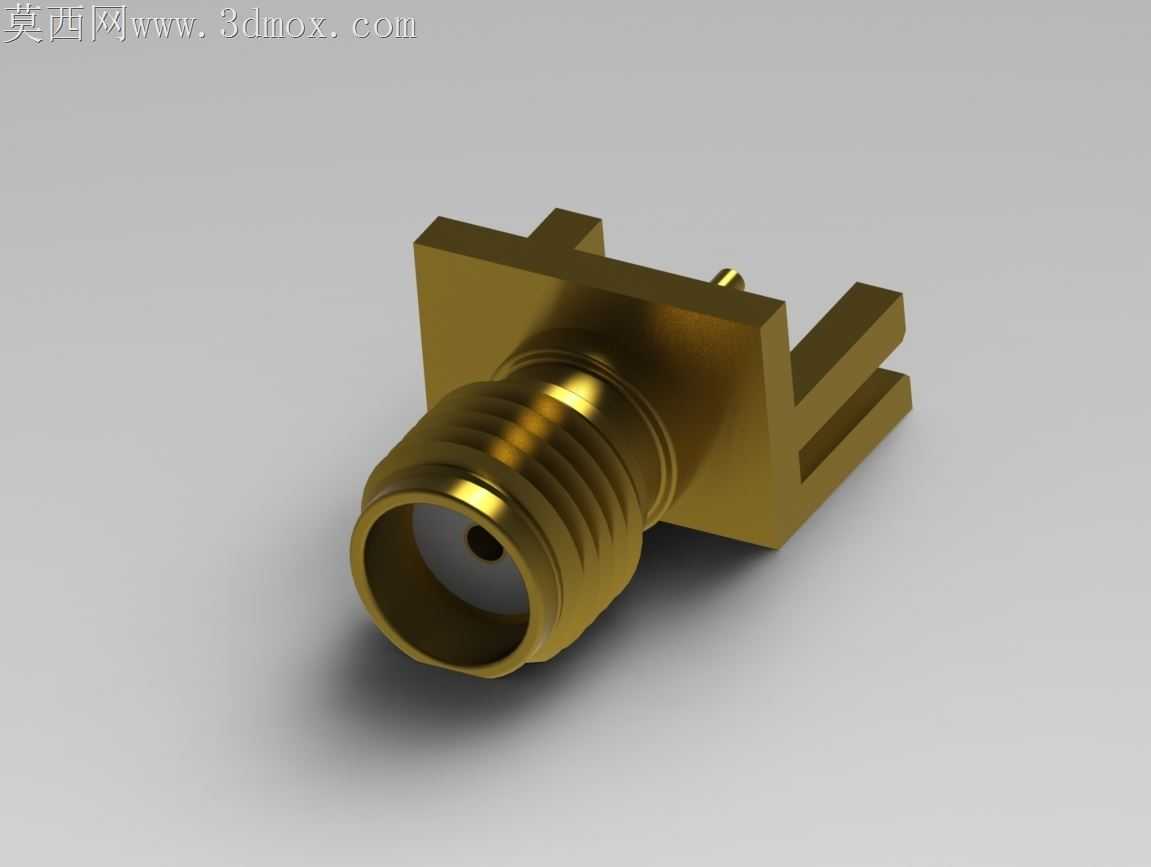

安费诺直角边缘安装SMA射频连接器

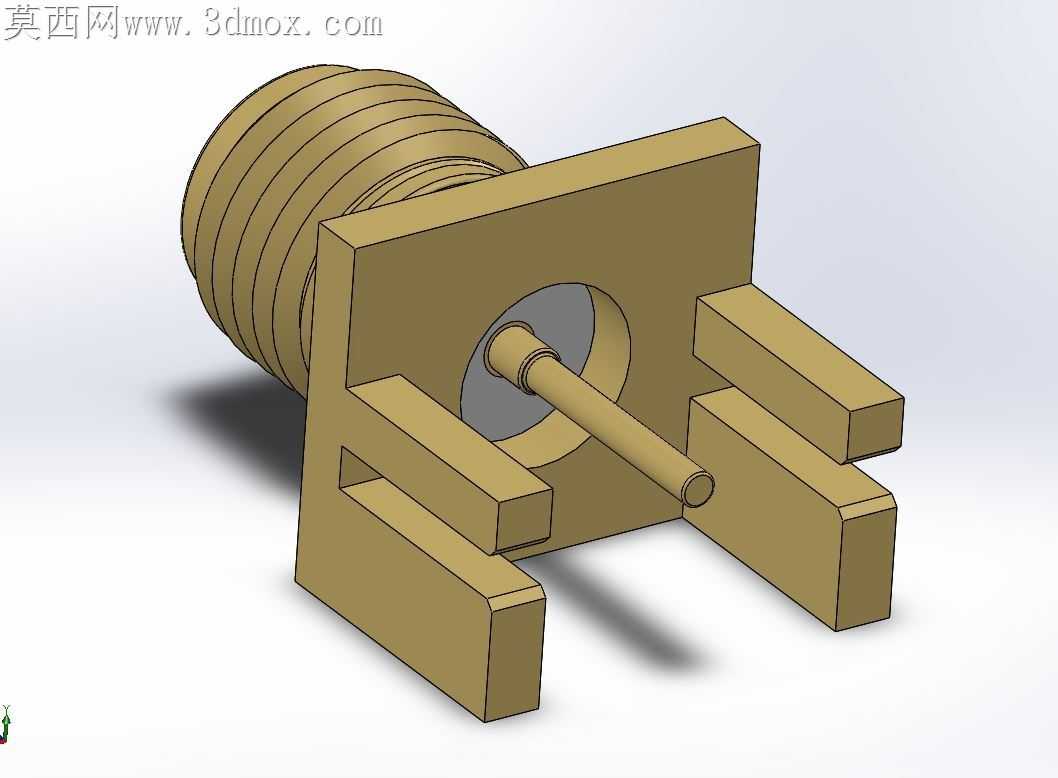

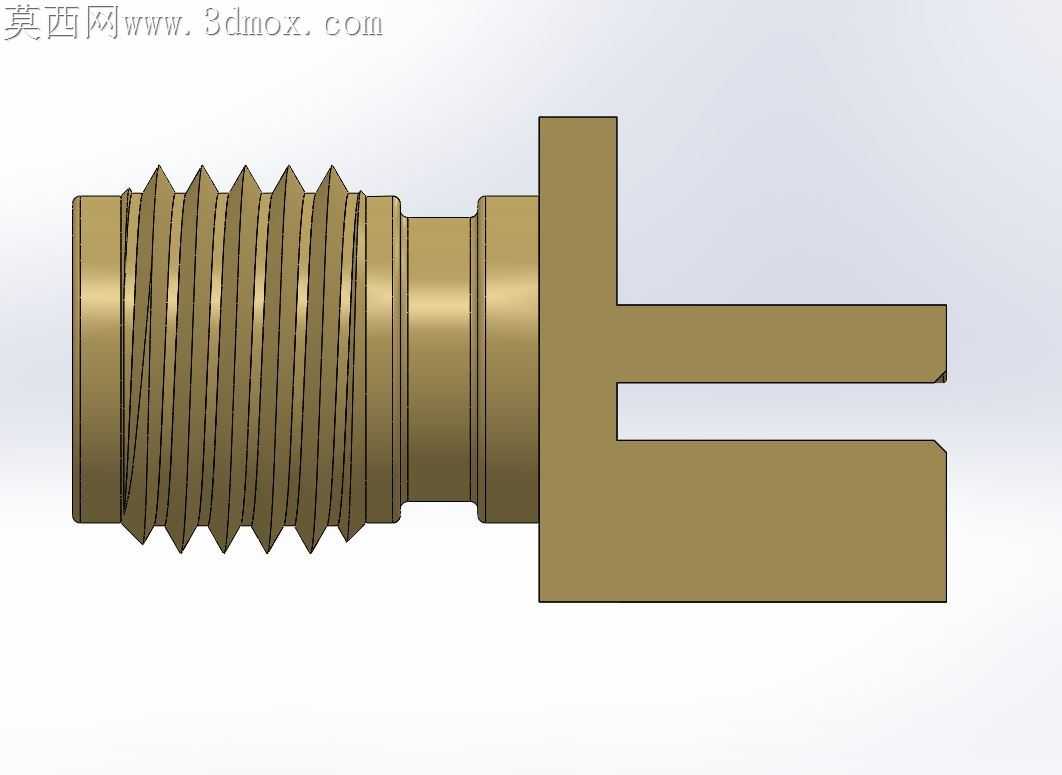

射频同轴连接器在PCB边缘贴装场景中，常出现插脚共面度偏差导致的虚焊、外壳与板边干涉引发的装配应力、接口螺纹同轴度不足带来的驻波异常等加工适配痛点，这款直角边缘安装SMA连接器的结构设计，正是针对这些量产环节的实际问题做了针对性调整。插脚与安装法兰的基准面做了共面度约束，两个平行焊接插脚的端面与法兰贴合面的高度差控制在0.05mm以内，适配常规1.6mm板厚的PCB边缘安装位，插脚宽度匹配标准焊盘尺寸，过回流焊时不会出现引脚偏移、爬锡不均的问题，法兰两侧的定位凸台刚好卡入PCB边缘的预开缺口，焊接前无需额外治具固定就能保证接头与板边的垂直角度，避免手工对位偏差导致的接口歪斜。接口端的外导体螺纹采用了滚花防滑设计，螺纹起始端做了倒角导向，连接同轴电缆接头时无需刻意对准螺纹起点，手拧即可顺利旋入，不会出现错牙、卡滞的情况，内导体插孔的收口尺寸经过校准，适配标准SMA公头插针，插拔力控制在合理区间，多次插拔后接触电阻仍能保持稳定，不会出现接触不良导致的信号损耗。直角转弯处的内导体过渡段做了圆弧平滑处理，没有尖锐转角，50欧姆阻抗匹配段的尺寸经过反复校准，信号传输路径上没有阻抗突变点，在DC到6GHz的常用频段内驻波比能控制在1.2以内，满足常规无线电设备、天线模块的信号传输要求。外壳采用黄铜镀金材质，表面镀层厚度均匀，既保证了良好的导电性能，也能抵御常规环境下的氧化腐蚀，法兰与外导体的衔接处做了圆角过渡，没有应力集中点，受到侧向外力时不会出现法兰断裂的情况。插脚与绝缘介质的结合处做了密封台阶，焊接时焊锡不会顺着缝隙渗入内导体腔体，避免造成内导体短路或者绝缘性能下降，绝缘介质采用耐高温的PTFE材质，过回流焊时不会出现形变、融化的问题，能牢牢固定内导体的位置，保证长期使用后内导体不会出现偏移。安装法兰的厚度经过优化，既不会因为过薄导致焊接后结构强度不足，也不会因为过厚占用过多板上空间，法兰底部的贴合面做了微糙处理，与PCB板面接触时能形成足够的摩擦力，焊接后接头的抗扭转能力更强，连接电缆时不会因为拧动接头导致焊盘脱落。
