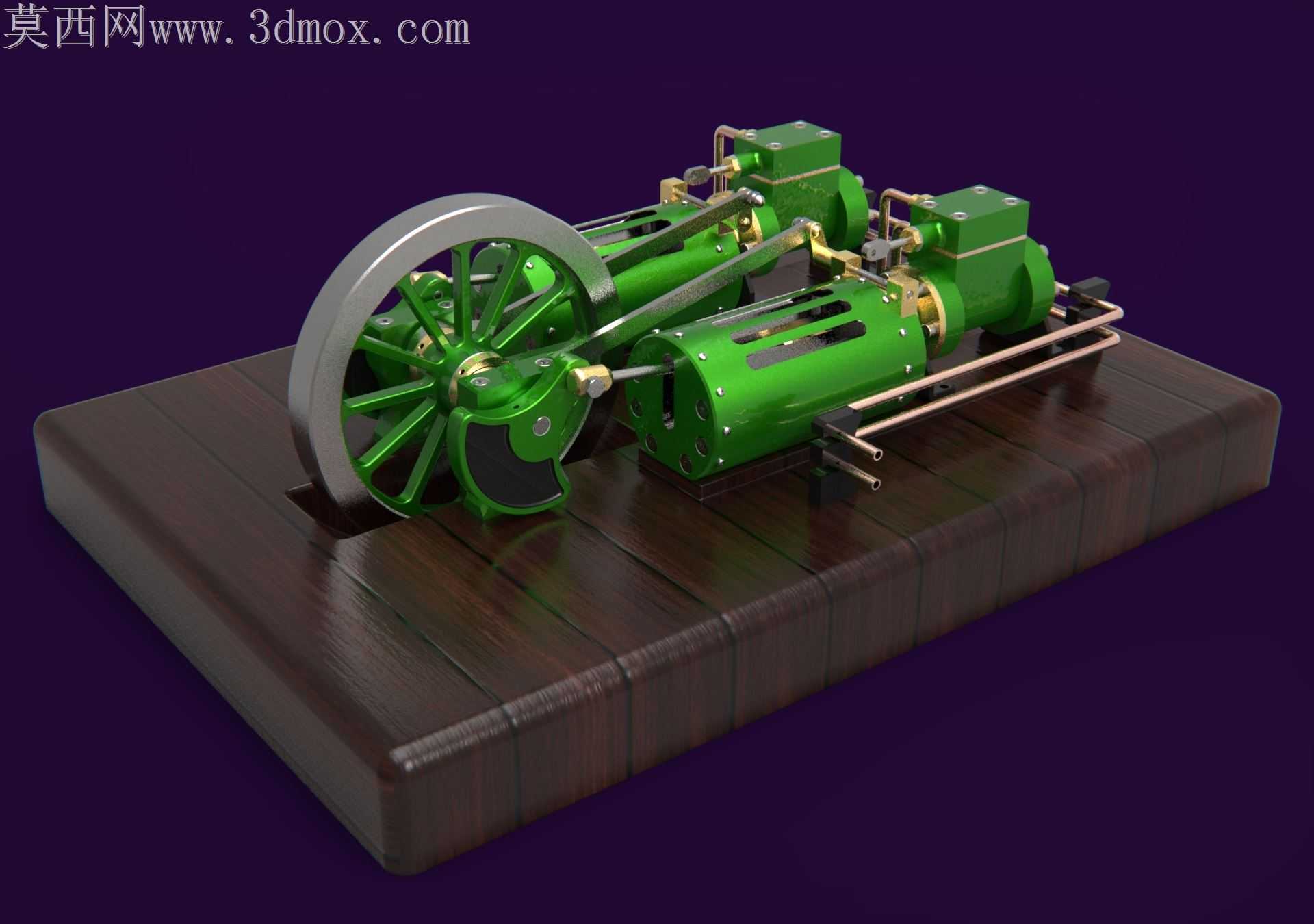

双卧式往复式蒸汽动力装置结构设计

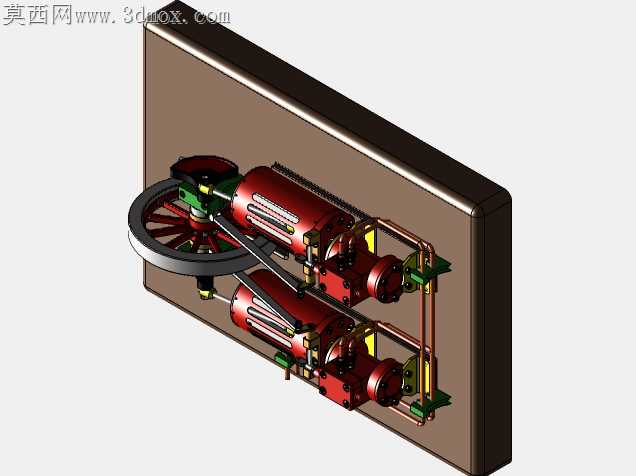

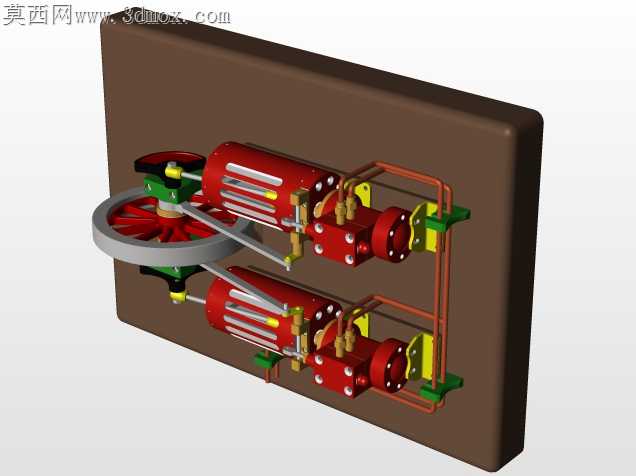

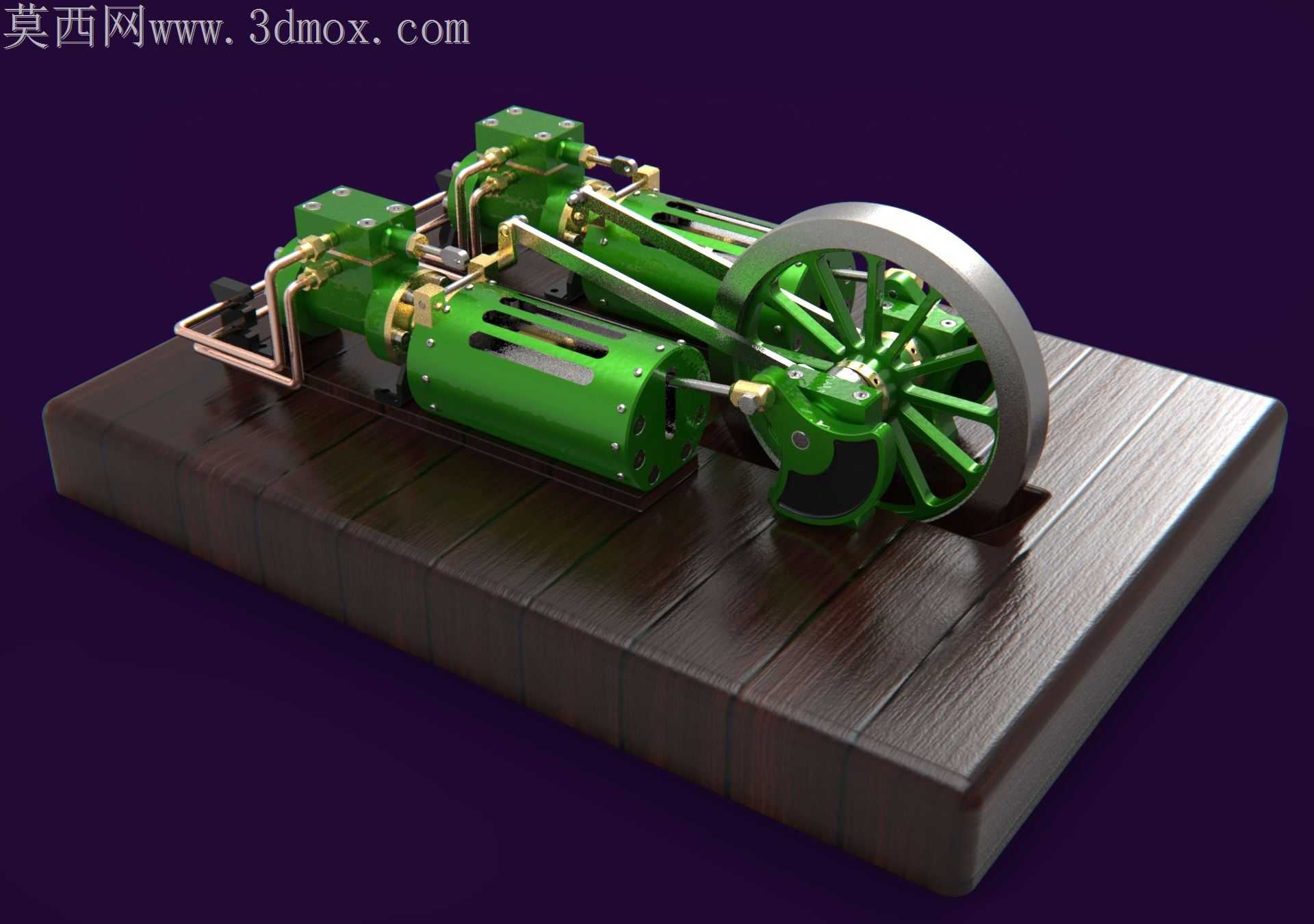

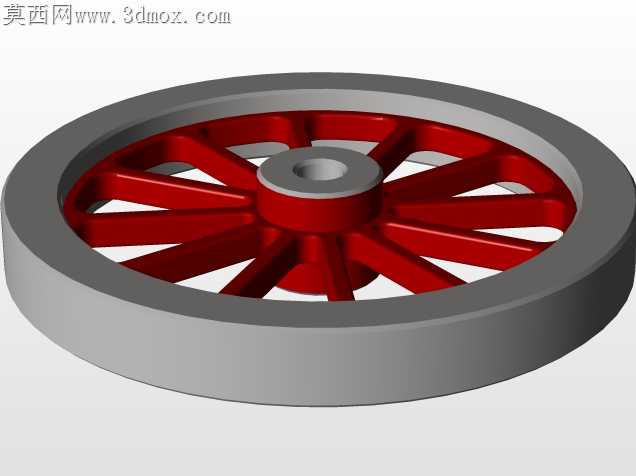

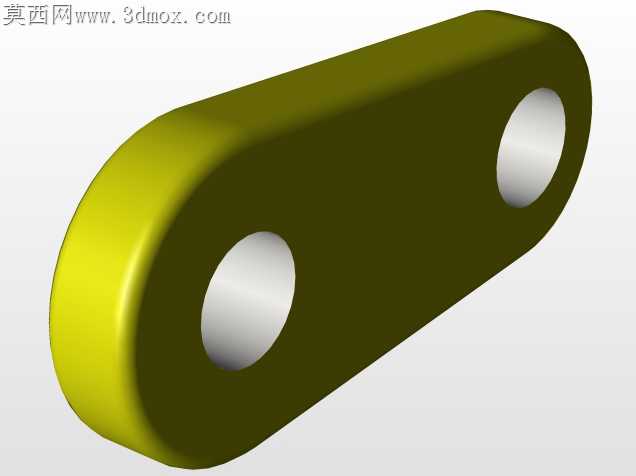

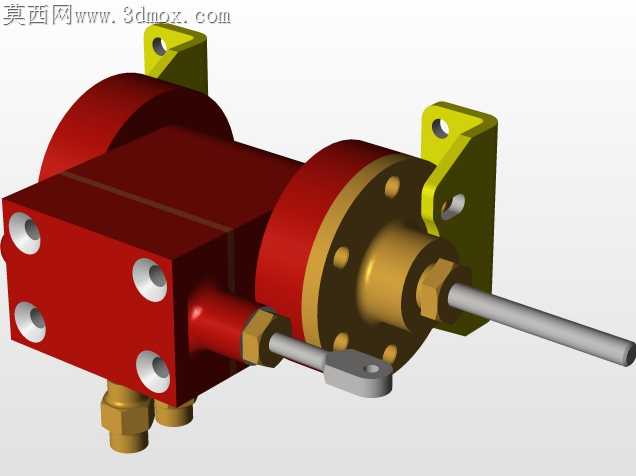

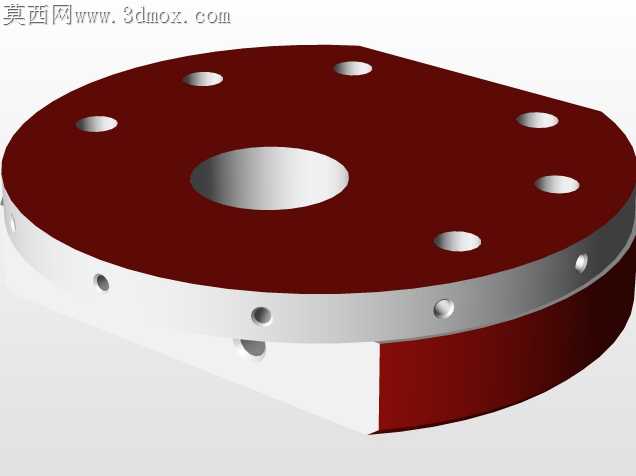

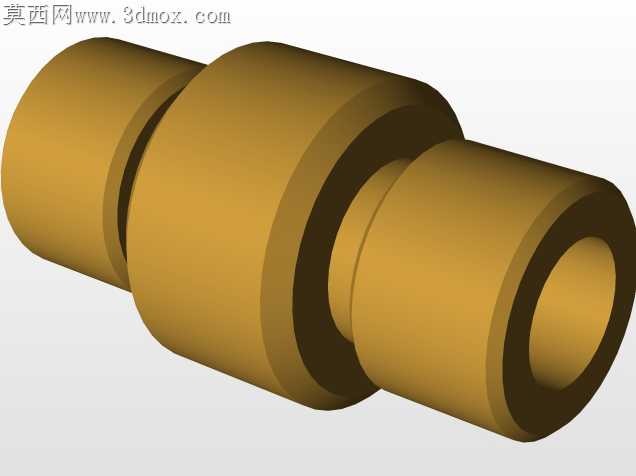

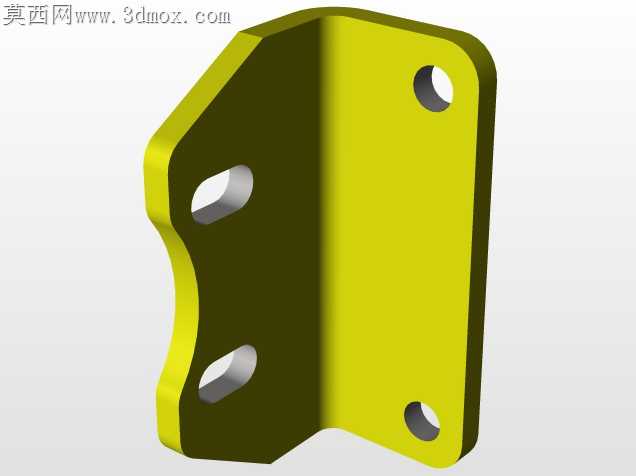

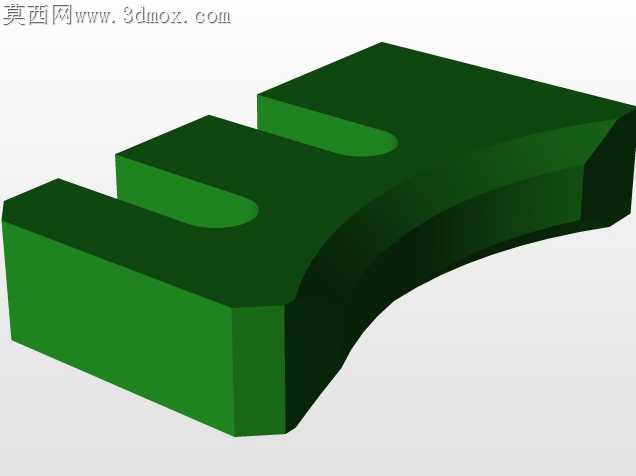

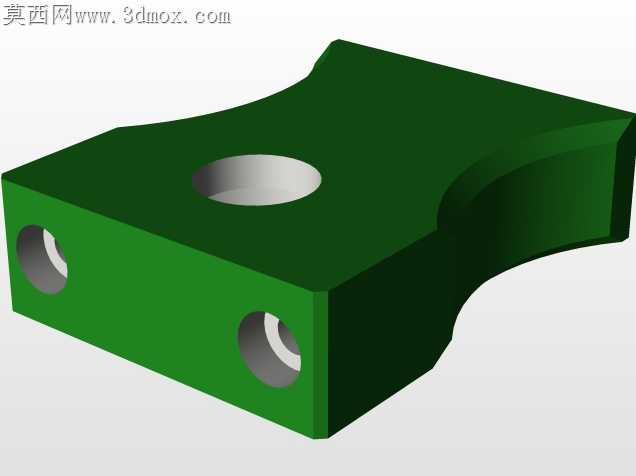

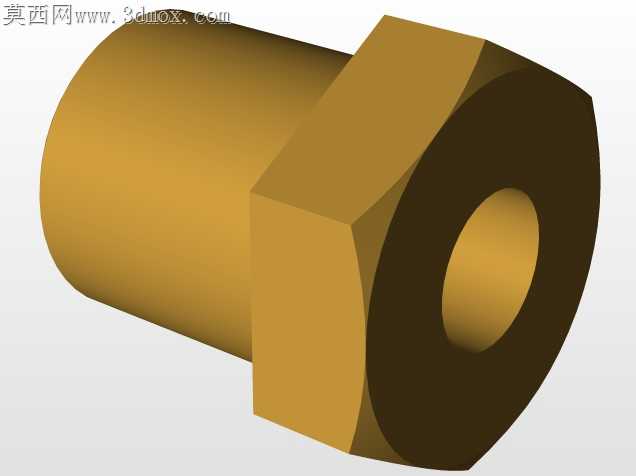

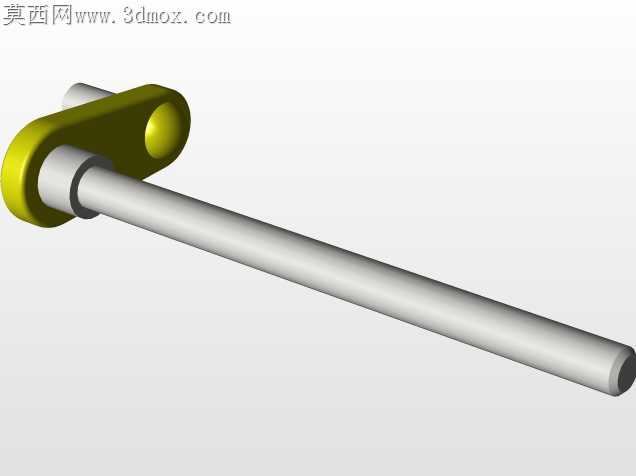

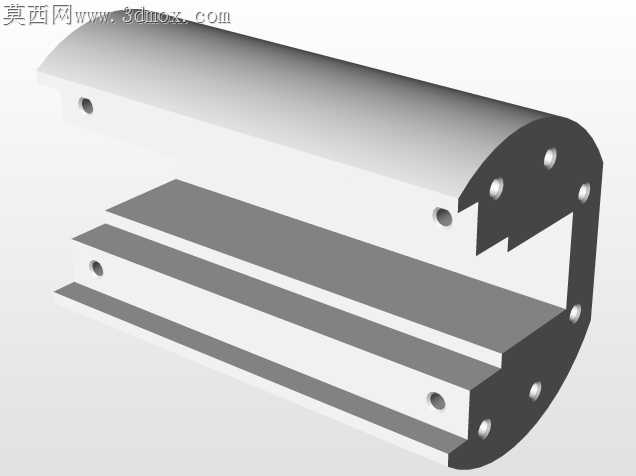

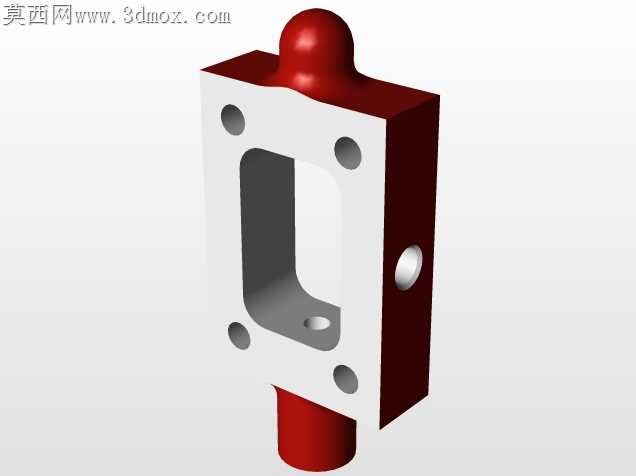

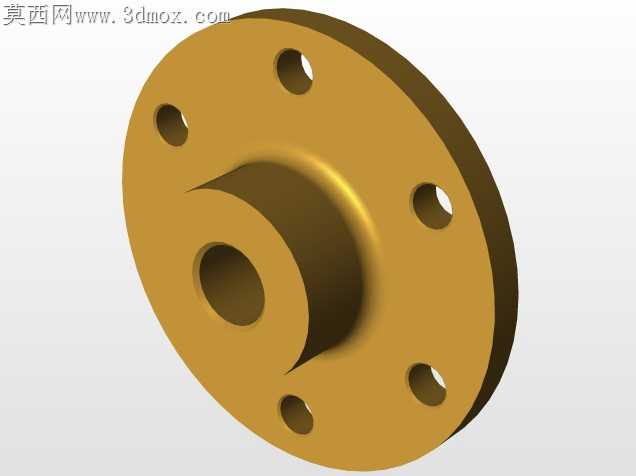

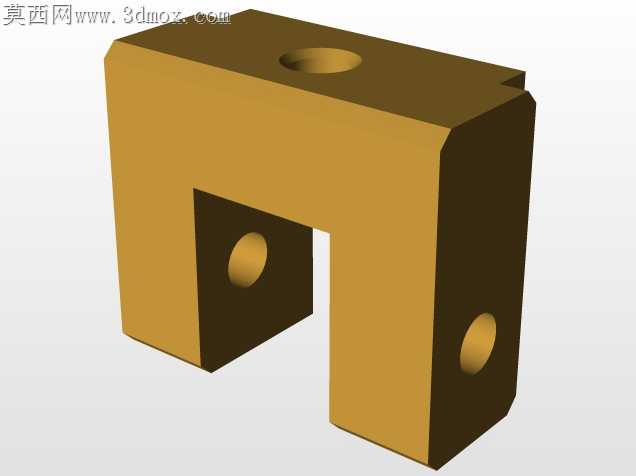

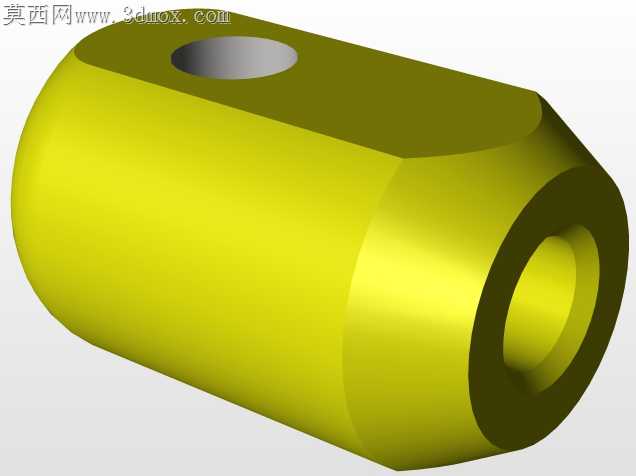

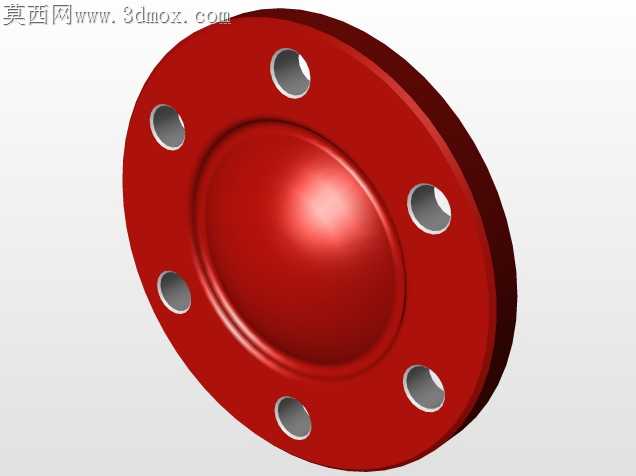

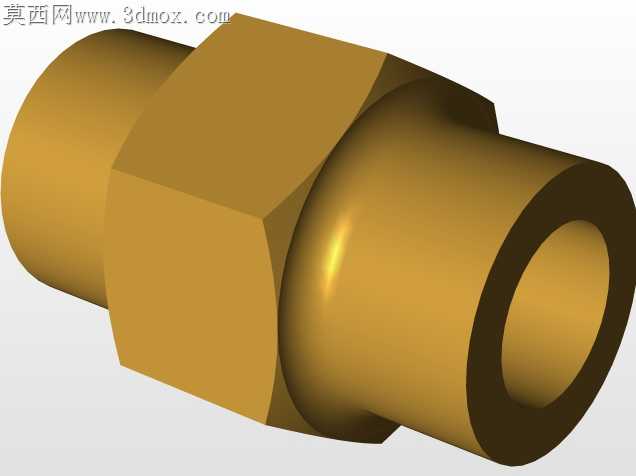

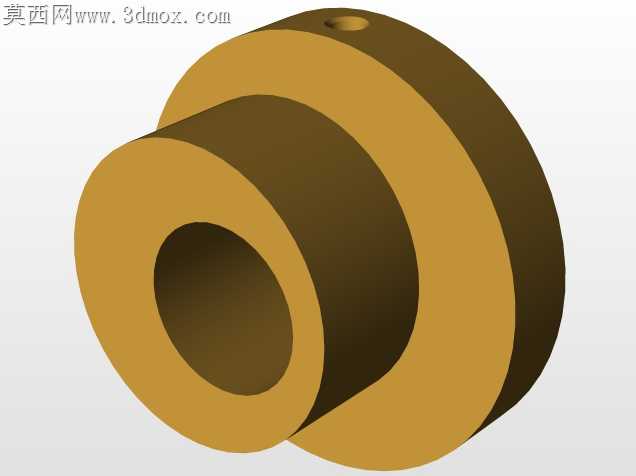

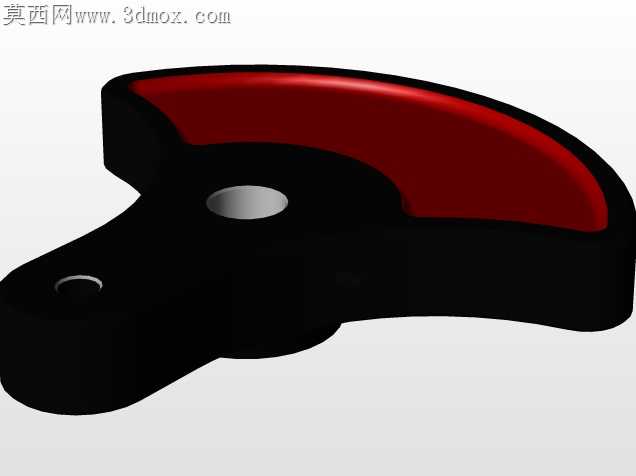

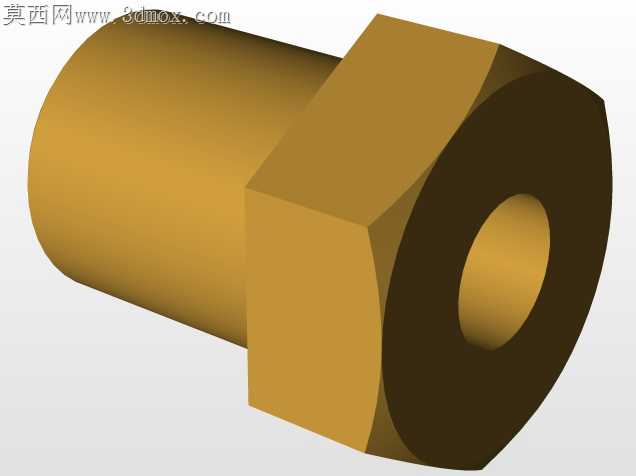

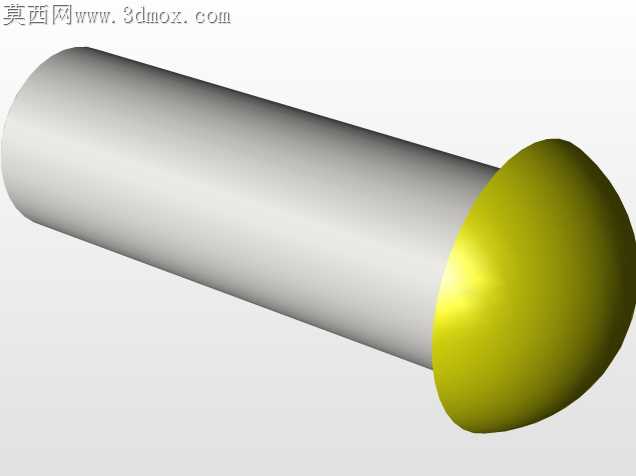

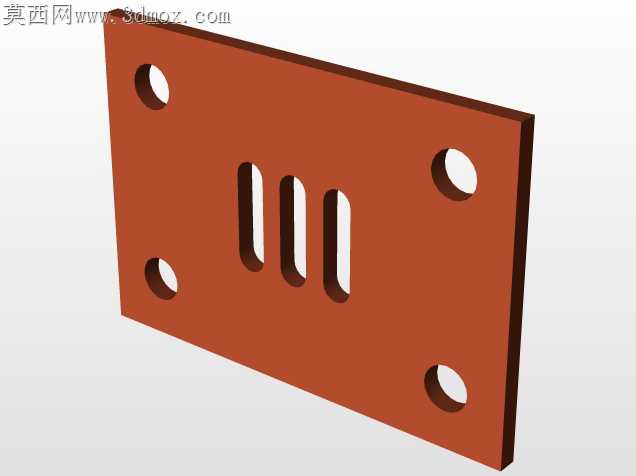

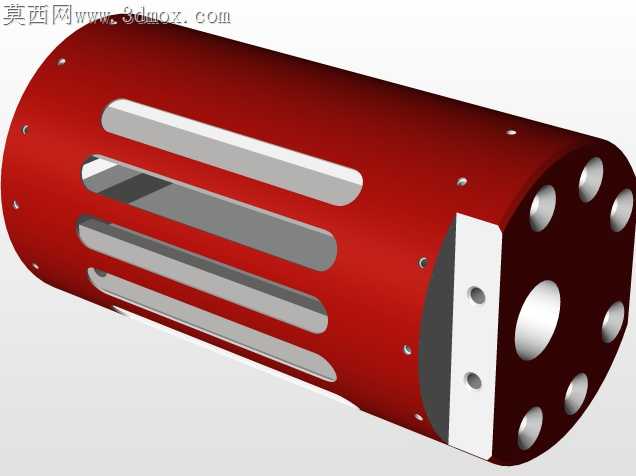

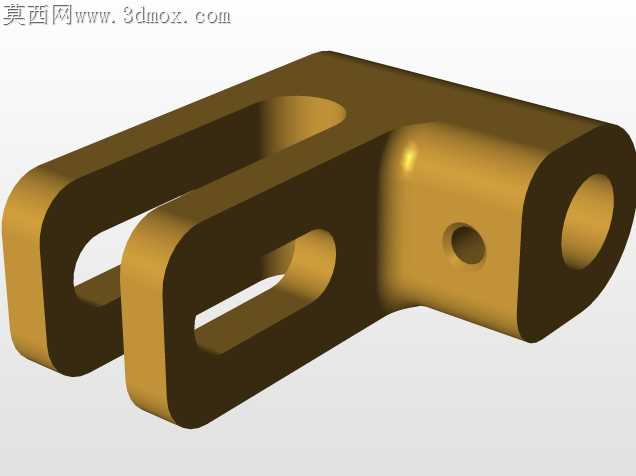

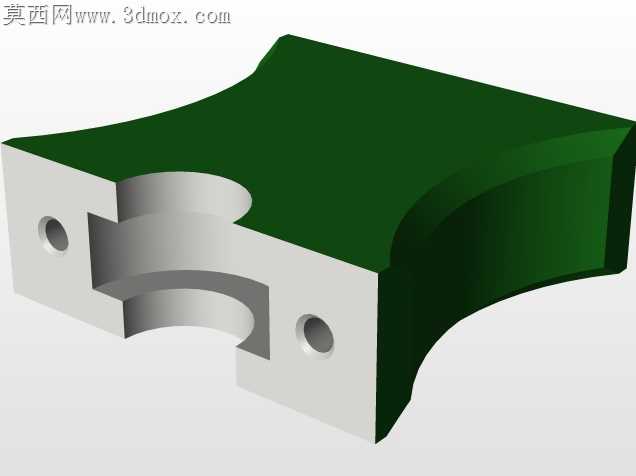

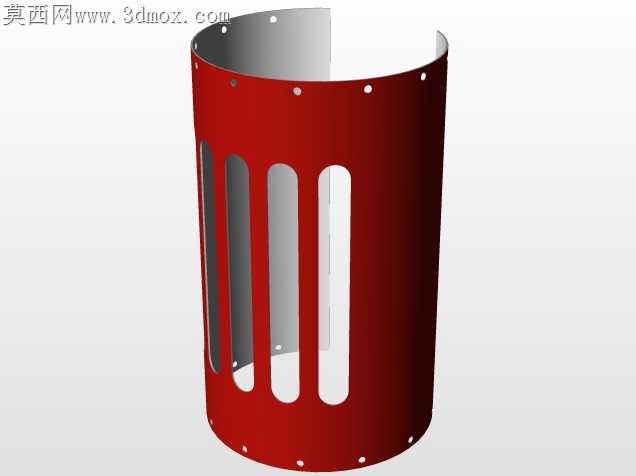

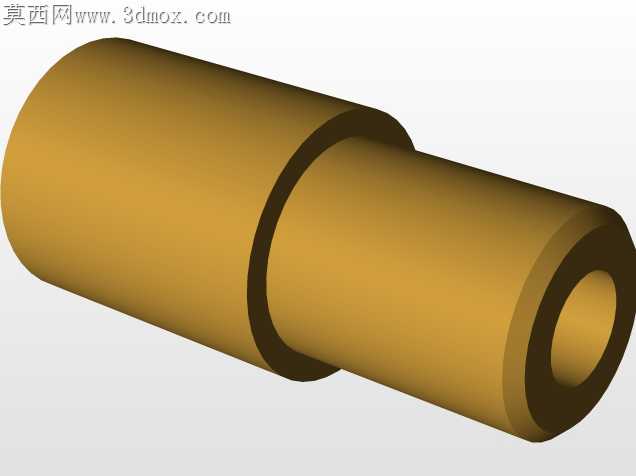

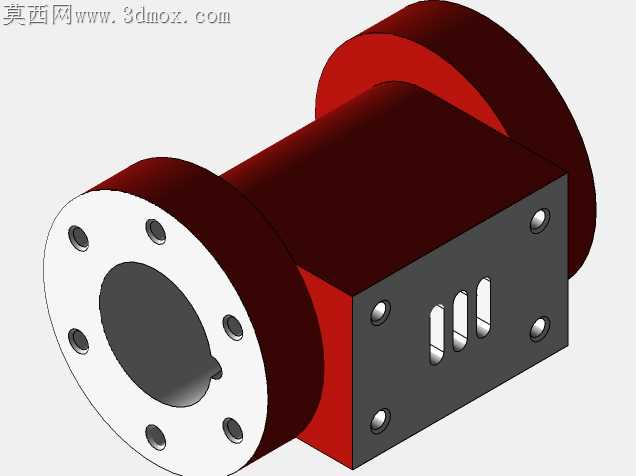

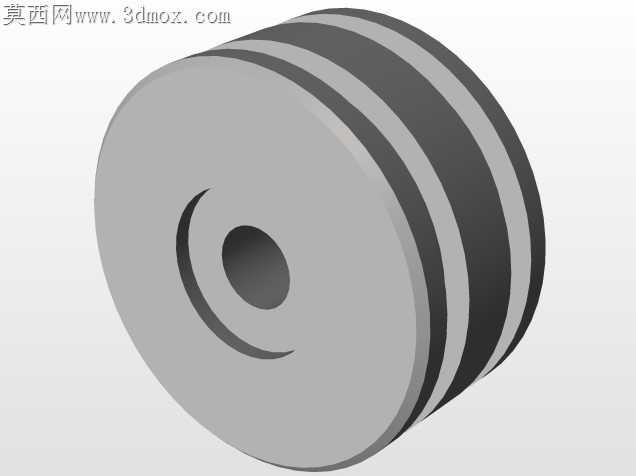

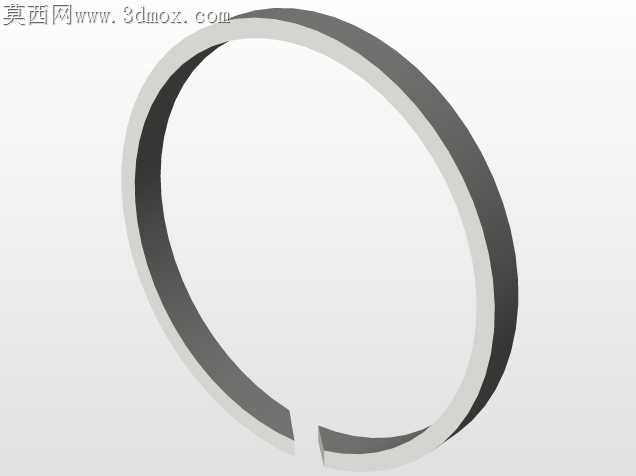

小型双缸卧式蒸汽机的装配公差控制，一直是实训类机械作品最容易出问题的环节，很多同类型作品在做活塞与气缸配合时，要么预留间隙过大导致蒸汽泄漏做功效率骤降，要么间隙过小出现卡滞，常温下装配顺畅的组件通入高温蒸汽后，金属受热膨胀直接锁死。这套双卧式蒸汽机在气缸内壁的公差带选取上做了针对性调整，针对黄铜活塞与铸铁缸体的热膨胀系数差异，将配合间隙控制在0.02-0.03mm区间，既保证高温工况下活塞往复运动无卡滞，又能把蒸汽泄漏量压到最低。飞轮与曲轴的连接位置没有采用常见的过盈配合硬压装结构，而是增加了半圆键定位加侧面顶丝锁紧的组合结构，避免长期交变载荷下飞轮出现径向窜动，同时也方便后期拆装调试配气相位。两个平行布置的卧式气缸，进气管路采用对称式排布，铜质管路的弯折半径统一控制在管径的3倍以上，既避免弯折处出现通径缩窄影响蒸汽流量分配，又能让两个气缸的进气响应保持同步，不会出现单缸做功滞后导致的飞轮转动顿挫。底座采用深色硬质实木材质，并非单纯为了视觉效果，实木的阻尼特性可以吸收活塞往复、曲柄转动产生的高频振动，比同尺寸金属底座的运行噪音低四成左右，缸体固定位置预埋了金属嵌件，螺丝锁紧时不会出现木材开裂的问题，长期使用也不会因为木材蠕变导致气缸安装位置偏移。配气滑阀的滑动面做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，减少滑动摩擦阻力的同时，也能提升阀片与阀座的密封性能，不需要额外加装密封件就能满足低压蒸汽的密封要求。飞轮轮缘做了加厚处理，转动惯量比同直径常规飞轮大30%，可以储存更多动能，抵消双缸切换做功时的动力波动，让输出转速更平稳，哪怕是较低的进气压力下也能维持连续运转。外露的管路接头全部采用球面密封结构，不需要额外缠绕密封材料就能实现可靠密封，反复拆装也不会出现密封面失效的问题，很适合教学实训场景下反复拆解组装，帮助理解蒸汽动力的做功逻辑与机械传动的配合关系。
