可调式水泵钳三维结构设计

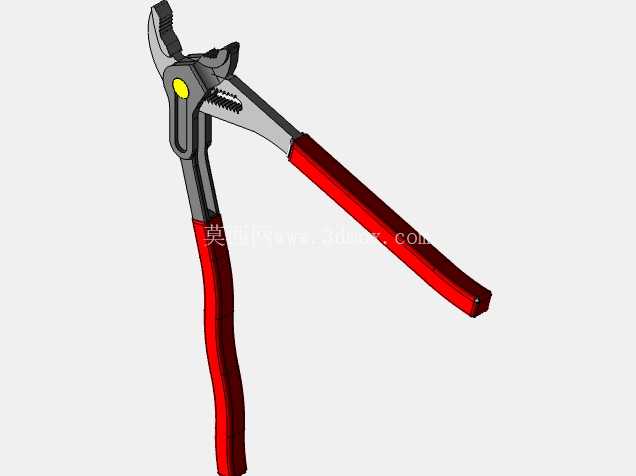

　　这款可调式钳具的结构设计，核心围绕管道安装、五金维修场景下的多规格工件夹持需求展开，区别于固定开口的普通钳具，其钳头部位设置了多档位调节齿槽结构，可根据待夹持工件的外径尺寸快速调整开口幅度，覆盖从细径金属管件到大规格螺母、异型紧固件的夹持作业需求。在实际工况中，这类钳具常应用于给排水管路安装、设备维保、五金装配等场景，当作业空间受限无法使用大型扳手时，可通过调整钳口档位匹配工件尺寸，借助钳身的杠杆放大效应提供足够的夹持力矩，避免工件表面打滑或夹持力不足导致的操作失效。

　　从结构设计逻辑来看，钳头的咬合齿面做了差异化的齿形排布，靠近钳轴的位置齿距更密、齿深更浅，适合夹持小尺寸高精度工件，减少对工件表面的压痕损伤；钳头前端的齿距更宽、齿深更大，适合夹持大尺寸管件或需要大扭矩拆装的紧固件，咬合时能嵌入工件表面氧化层或防锈层，避免施力过程中钳口滑脱。钳身的铰接轴采用了偏心限位结构，当施加夹持力时，铰接点会随受力方向产生微小位移，自动锁止调节档位，避免作业过程中档位滑脱导致的开口突然变大，这一结构细节直接决定了钳具在大扭矩施力场景下的操作可靠性。

　　手柄部分采用了符合人体工学的弯曲造型，外包防滑绝缘材质，一方面适配手部握持的自然弧度，长时间作业减少手部疲劳，另一方面在带电作业场景下可提供基础的绝缘防护，同时手柄的长度经过力矩配比计算，在保证足够力臂长度放大夹持力的同时，避免力臂过长导致钳身变形或工件被过度夹持损坏。从安装边界与尺寸适配角度来看，这款钳具的最大开口尺寸可覆盖常见的2寸以内金属管件、M24以内的外六角紧固件，钳身闭合状态下的整体厚度控制在18mm以内，可伸入狭窄的设备间隙完成拆装作业，钳头的偏转角度设计为15度，在平面上夹持管件时可自然形成操作间隙，避免手柄与安装平面发生干涉。

　　在建模过程中，需要重点关注调节齿槽的配合公差，齿槽与钳身调节凸台的单边间隙控制在0.1mm以内，既保证档位调节的顺畅度，又避免间隙过大导致的钳口晃动；铰接轴与钳身安装孔的配合采用H8/f7间隙配合，保证钳身开合灵活的同时，减少径向窜动量，避免夹持时钳口错位。钳头部分的热处理硬度要求达到HRC45-50，保证咬合齿的耐磨性，手柄部分的材质采用高强度碳素钢冲压成型，表面做喷塑防锈处理，兼顾结构强度与耐腐蚀性能。在实际选型应用中，需要根据作业场景的力矩需求选择对应规格的钳具，针对小空间精密装配场景可选择短柄款，针对大管径管道拆装场景则需要匹配长柄大开口规格，同时要注意避免用这类钳具替代敲击工具，防止钳身受力断裂或齿部崩损。钳身的重心设计靠近铰接轴位置，单手握持时不会出现头重脚轻的情况，高空作业时可减少手部握持的负荷，钳尾位置设置了挂孔，可配合安全绳使用，避免高空坠物风险。咬合齿面的角度设计为向内倾斜5度，夹持圆形管件时可形成自定心效应，无需刻意调整钳口位置即可牢牢抱住管件外壁，减少对位调整的时间，提升作业效率。
