混凝土搅拌机分段式齿圈机架结构

在中小型工地现场搅拌作业场景里，400L规格的自落式混凝土搅拌机是民房建设、乡村道路硬化、小型基建项目里的核心作业设备，这类设备的滚筒回转传动，大多依靠滚筒外圈的大直径齿圈与驱动小齿轮啮合来实现动力传递，而本次涉及的分段式齿圈结构，正是针对这类搅拌机滚筒回转系统的易损替换需求设计的配套部件。

从实际工况来看，搅拌机日常作业时，滚筒需要持续承载数百公斤的混凝土混合料做低速回转，齿圈长期处于露天多尘、偶有砂浆飞溅的环境，齿面啮合过程中不仅要传递驱动扭矩，还要承受滚筒转动时因物料偏载带来的径向冲击，长期运行后齿面磨损、局部齿牙崩断是非常常见的故障。传统的整体式齿圈更换时，需要将整个滚筒从机架上吊出，拆除两端的支撑轴承座才能完成拆装，在工地缺乏大型吊装设备的场景下，维修更换的人工成本、停机时间成本都很高，而分段式的齿圈设计，正是为了解决这一现场维修痛点。

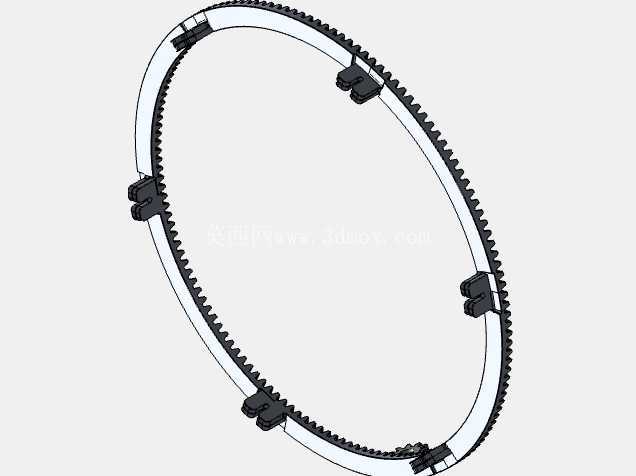

该齿圈整体为大直径环形结构，采用分段拼接的形式，每一段齿段两端都设计有带定位结构的安装卡扣，卡扣上预留了螺栓紧固位，安装时不需要拆解滚筒的支撑结构，只需要将磨损的对应齿段拆除，将新的齿段贴合在滚筒外圈的安装基准面上，通过卡扣定位后拧紧紧固螺栓即可完成单段更换，大幅降低了现场维修的操作难度，也减少了设备停机等待的时间。齿圈的齿形采用标准渐开线圆柱直齿设计，与配套的Z11小齿轮啮合时重合度满足低速重载传动的要求，齿面的啮合间隙控制在合理范围，既不会因为间隙过大造成啮合冲击，也不会因为间隙过小出现卡滞、运转发热的问题。

从安装边界来看，该齿圈的内径与400L搅拌机滚筒的外圈安装位完全匹配，齿圈的轴向宽度、齿顶圆直径都严格适配原有设备的驱动齿轮安装位置，更换后不需要调整驱动电机的安装位置，也不需要改动机架上的其他配套结构，可以直接替换原有整体式齿圈使用。每一段齿段的基体都采用了适配压铸工艺的结构设计，齿段背部设计有与滚筒外圈贴合的弧形定位面，安装后可以保证整圈齿圈的圆度误差控制在允许范围内，避免运转过程中出现局部啮合过紧、齿面偏磨的问题。

在结构设计思路上，该部件没有追求复杂的结构形式，而是完全围绕工地现场的实际维修需求出发，将原本需要整体更换的大尺寸环形零件拆分为多个独立的分段单元，每个分段单元的重量控制在单人可以徒手搬运的范围内，即使在没有吊装设备的乡村工地，两名维修工人配合就能完成齿段的更换作业。齿段上的卡扣结构除了起到安装定位的作用外，还能在设备运转时承受齿圈啮合带来的周向剪切力，避免紧固螺栓单独承受剪切载荷，提升连接结构的可靠性。齿段的拼接位置特意避开了齿牙的受力区域，拼接缝设置在两个齿之间的齿槽位置，不会影响齿面的正常啮合，也不会因为拼接缝隙造成啮合过程中的冲击异响。

从实际使用的角度来说，这种分段式齿圈不仅可以作为设备生产时的原厂配套部件，也可以作为存量老旧设备的维修替换件，对于已经投入使用的大量400L规格混凝土搅拌机来说，不需要对设备做任何改造，就可以将原有整体齿圈更换为这种分段结构，后续再出现齿面磨损问题时，只需要更换对应磨损的分段即可，大幅降低了设备全生命周期的维护成本。在日常作业过程中，齿圈外侧不需要额外加装复杂的密封防护结构，只需要定期清理齿面堆积的砂浆残渣、涂抹润滑脂即可保证正常运转，适配工地场景下粗放的维护条件。齿圈的每个分段都做了等强度设计，齿根位置做了圆角过渡处理，避免应力集中造成齿根断裂，即使在滚筒满载启动的冲击载荷下，也能保证足够的结构强度，不会出现齿段变形、断裂的问题。
