卧式色带桨叶混合搅拌设备结构设计

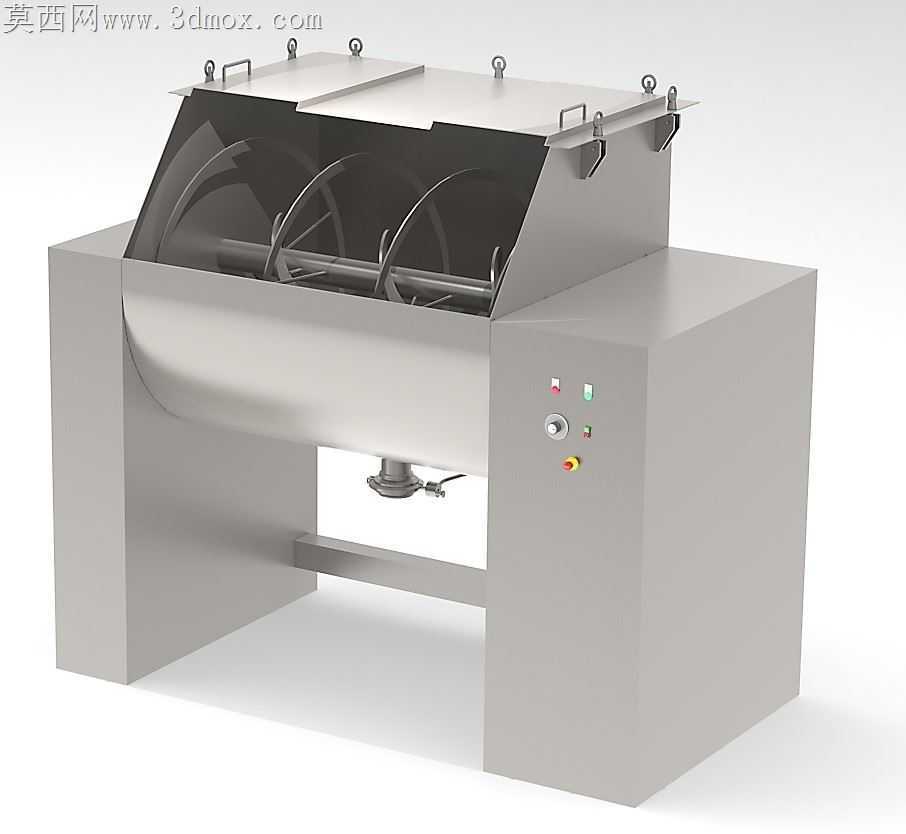

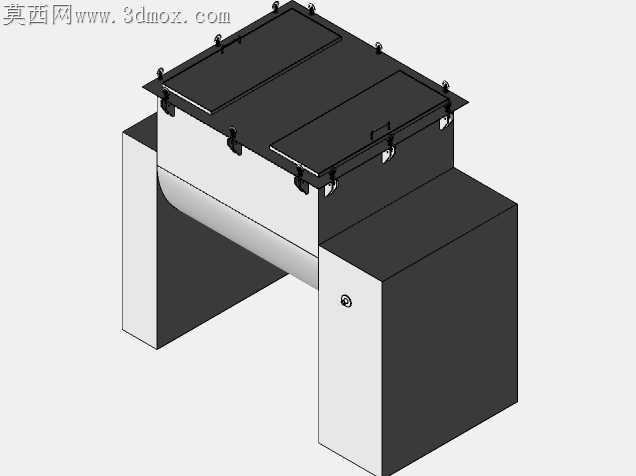

粉体混合工况里最容易被忽略的隐患，是槽体底部残留物料结拱后霉变，尤其是食品、医药类粉料混合场景，残留死角不仅拖慢批次换产清洁效率，长期积料还会污染后续批次物料。这款卧式色带搅拌机的槽体采用U型圆弧过渡结构，没有直角拼接焊缝，从加工适配角度看，槽体卷制时就把内壁圆弧曲率和螺带桨叶的回转半径做了公差匹配，单边间隙控制在3mm以内，既不会因为间隙过小刮蹭内壁造成不锈钢表面划伤，也不会因为间隙过大留出料层无法被桨叶带动。槽体顶部的快开压盖采用搭扣式锁紧结构，搭扣的安装座直接焊接在槽体上沿的加厚翻边上，翻边做了铣平处理，压盖和槽体之间嵌的食品级硅胶密封条，安装槽是在翻边上一体铣出的，不用额外粘贴密封条，避免长期开合后密封条移位脱落造成粉料泄漏。侧面的控制盒安装位置特意避开了槽体出料口的正上方，防止出料时扬起的粉料钻进按钮缝隙造成触点失灵，控制盒面板的按钮都做了IP65级的防水胶圈，日常清洁时可以直接用湿抹布擦拭，不用担心进水短路。槽体下方的支撑腿采用方管焊接结构，两支腿之间加了横向连接方管，避免满负载运行时槽体晃动产生共振，支腿底部预留了地脚螺栓安装孔，安装时可以直接打膨胀螺栓固定在地面，不用额外做混凝土基础。螺带桨叶的轴端密封采用气密封结构，比传统的填料密封磨损量小很多，运行时通入微量压缩空气就能把粉料挡在密封腔外，不用频繁更换密封填料，减少停机维护时间。出料口的蝶阀和槽体底部采用法兰直连，没有过渡短管，避免短管内积料，蝶阀的手柄位置做了加长处理，操作人员站在设备侧面就能轻松开关阀门，不用探身到槽体下方操作，降低操作安全隐患。槽体上沿的吊环是按照满负载总重量选型的，焊接位置做了加强筋板，设备进厂安装时可以直接用吊环起吊，不用额外捆绑吊带，避免吊装时磕碰槽体外壁造成变形。
