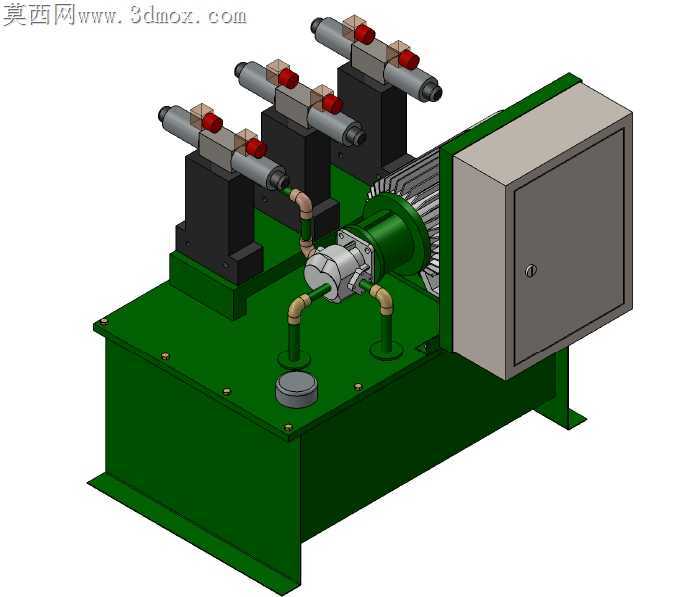

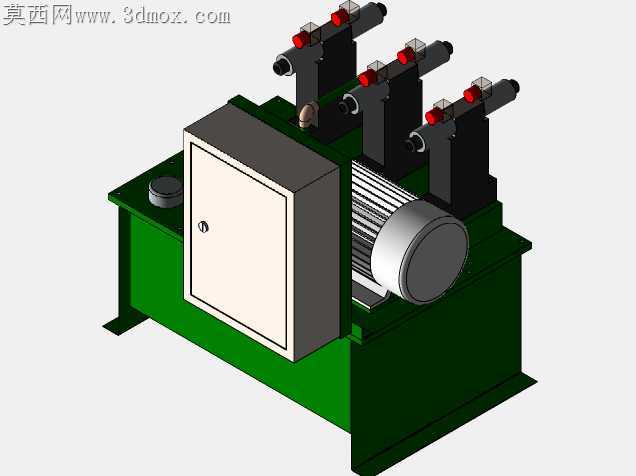

称重设备配套多硒阀液压动力装置

车间里称重设备配套的液压站常出阀组漏油、管路共振的问题，根源多在阀块安装面的平面度公差没卡准，还有管路走向没给检修留操作空间。这套动力装置的阀组安装座做了下沉式定位台阶，每个硒阀的安装基面都预留了0.02mm的刮研余量，装配时不用反复垫紫铜皮调整密封间隙，单阀更换时不用拆相邻阀件的油管，能把现场维保的停机时间压到最短。油箱顶面的泵组安装位做了一体铸造成型的加强筋，不是后期焊接的补强板，电机和齿轮泵的同轴度靠止口定位保证，不用打表反复调校，连轴器的橡胶缓冲垫预留了3mm的轴向窜动间隙，带载启动时不会因为硬连接打坏泵轴密封。三根油管的弯曲半径统一取管径的3倍，没有出现直角弯折的憋油点位，管接头的位置全部错开了电气箱的开门轨迹，日常点检时打开电气柜门不会碰松油路接头。两个单动硒阀和一个双动硒阀的排布顺着油路流向走，进油口的汇流块做了圆弧过渡流道，没有直角节流的死区，系统带压运行时不会因为流道突变产生啸叫噪音。油箱侧面的支脚做了外翻边结构，落地安装时和地面的接触面积比普通直边支脚大40%，设备满油运行时不会因为泵组振动出现地脚螺栓松动的情况。空气滤清器的安装位避开了阀组的滴油区域，换滤芯时不会有残留液压油滴到滤网上污染油液。电气箱和泵组之间留了20mm的隔热间隙，泵组长时间运行的热量不会直接烤到箱内的电气元件，接线端子的排布顺着走线槽走，没有跨接的飞线，后期排查线路故障时不用拆挡油板。阀组上的手动按钮全部朝向操作侧，站在设备正面就能完成手动泄压、单路调试的操作，不用探身到阀组后侧拧旋钮，避免工作服蹭到管路上的残留油污。油箱底部的放油口做了下沉式集油槽，换油时能把箱底的沉积铁屑全部冲出来，不会有残油留在箱底混进新油里加速泵件磨损。
