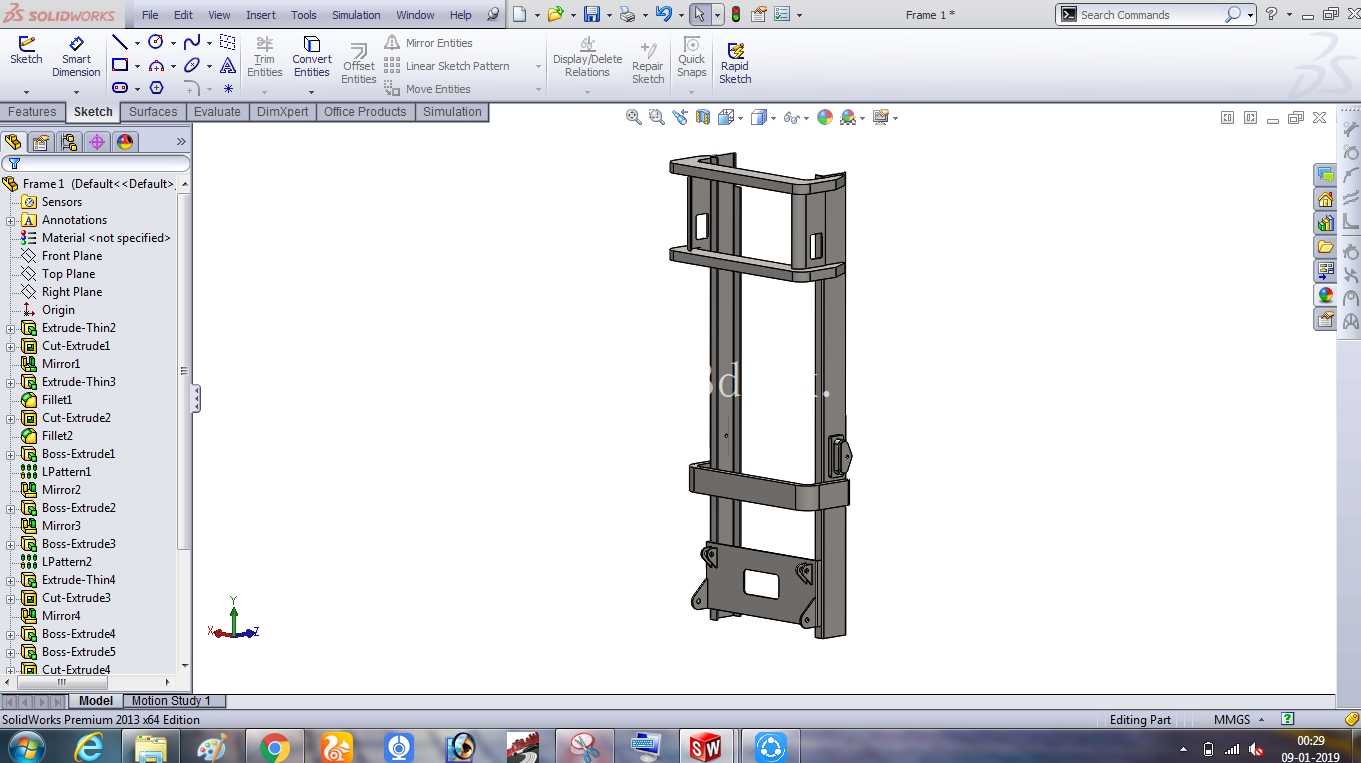

叉车门架承载车架结构三维设计

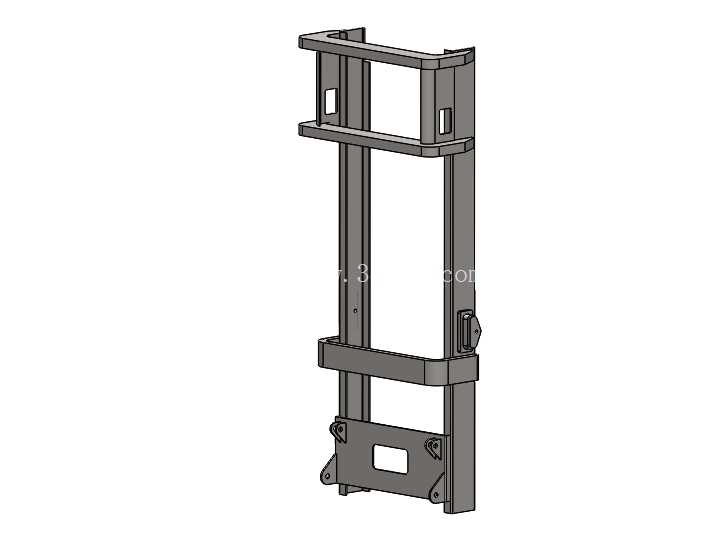

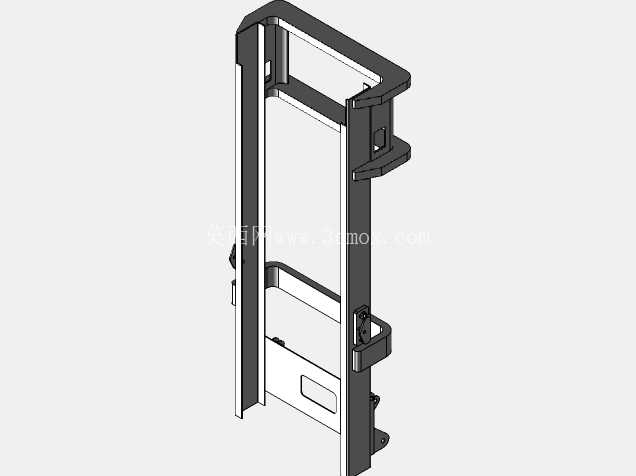

　　在仓储物流、厂区物料转运、港口货场装卸这类高频重载搬运场景里，叉车的作业可靠性很大程度上取决于前端承载车架的结构合理性，这个部件是叉车门架系统与货叉载荷的核心承力基体，所有起升载荷、门架倾斜力矩最终都要通过这个结构传递到叉车整车底盘，是平衡重式叉车前端工作装置的核心骨架。从结构功能来看，这个车架承担着多重作用：上部的框型结构是门架滚轮的运行导向轨道，为内门架的升降动作提供平直的运行基准，轨道面的平面度、平行度公差直接决定了门架升降的顺畅度，一旦轨道出现形变偏差，就会导致滚轮卡滞、起升抖动，甚至出现载荷偏载引发的侧翻风险。中部的横向加强梁是整个结构的抗扭核心，在货叉偏载取货时，单侧载荷带来的扭转力矩会通过横梁分散到两侧竖梁上，避免单侧竖梁应力集中出现焊缝开裂或者型材变形。下部的安装支座是整个车架与叉车倾斜油缸、前桥连接的接口，支座上的安装孔位同轴度、端面平面度直接决定了车架安装后的姿态精度，倾斜油缸推动车架前倾后仰时，支座的受力强度要能承受满载时的动态冲击，尤其是在不平路面行驶带载颠簸时，支座位置的应力峰值会达到静载的2-3倍，设计时必须做足够的圆角过渡避免应力集中。

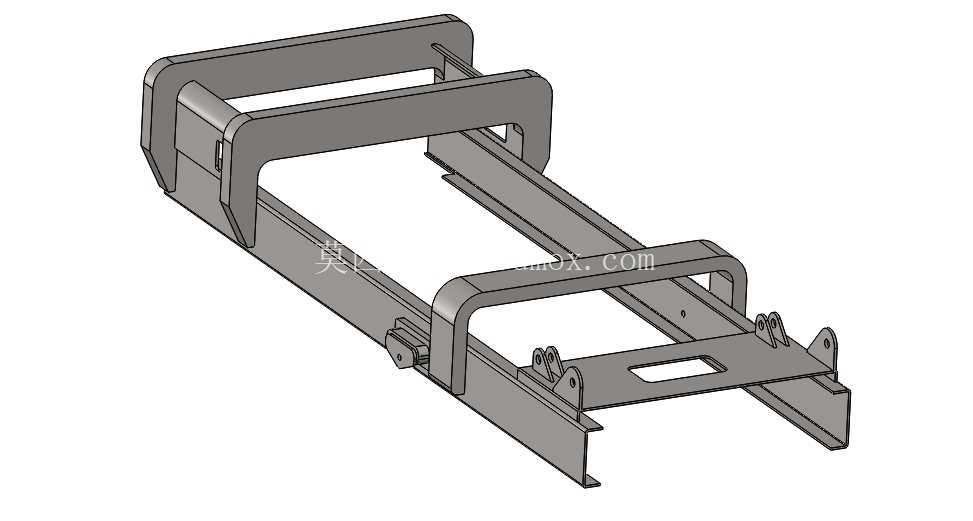

　　设计思路上，这个结构采用了型钢焊接的框架式构型，没有采用整块板材铣削的整体式结构，主要是考虑到工业量产的成本控制与结构减重需求，两侧竖梁选用冷弯槽钢作为基础型材，利用槽钢的C型截面天然形成滚轮的运行轨道，不需要额外加工导向面，既减少了机加工工序，也能利用型材的轧制应力提升结构整体刚性。上部的横梁采用矩形管焊接，在保证抗扭截面系数的同时尽可能降低结构自重，避免前端重量过大导致整车平衡重配置增加，抬升整车制造成本。下部的安装板采用加厚钢板切割成型，与竖梁焊接位置增加了三角加强筋，分散安装孔位的集中应力，安装板上预留的矩形减重孔在不影响结构强度的前提下，减少了下部结构的重量，平衡整个车架的重心位置。

　　从安装边界来看，两侧竖梁的外侧间距要与叉车前桥的安装支座间距匹配，竖梁内侧的轨道间距要与内门架的滚轮组宽度匹配，预留0.5-1mm的间隙作为安装调整余量，避免热焊接变形导致的装配干涉。下部安装支座的孔位中心距要与倾斜油缸的铰接点中心距一致，油缸铰接点的位置设计要考虑前倾后仰的角度范围，通常前倾6度、后倾12度的作业角度下，油缸与车架结构不能出现运动干涉。上部的横梁位置要预留门架起升链条的安装空间，链条运行路径上不能有突出的焊缝或者结构件，避免链条运行时出现剐蹭磨损。

　　实际应用中，这个车架结构适配1-3吨级的平衡重式内燃叉车与电动叉车，结构的额定承载能力按照3吨满载工况做强度校核，在额定载荷下，竖梁的最大挠度控制在1/1000以内，保证门架起升时的垂直度，避免货叉前倾导致货物滑落。轨道面的硬度处理上，因为滚轮长期在轨道面滚动摩擦，设计时要求轨道面做表面淬火处理，硬度达到HRC40-45，深度2-3mm，提升轨道的耐磨性能，延长整机的大修周期。焊接工艺上，所有承力焊缝都要求采用满焊工艺，焊后做去应力退火处理，避免长期受载出现焊接残余应力释放导致的结构变形，影响门架的运行精度。在细节设计上，竖梁上预留的传感器安装位可以安装门架起升高度传感器、倾斜角度传感器，为叉车的智能安全系统提供安装基础，侧面的锁止机构安装位用于固定门架的限位锁，当门架降到最低位置时可以锁止内门架，避免行驶过程中门架意外窜动。整个结构的外形尺寸遵循叉车行业的通用安装规范，不同吨位的车型只需要调整竖梁的型材厚度、横梁的截面尺寸，就可以快速衍生出不同承载等级的车架结构，具备很好的平台化设计延展性，能够降低系列化产品的开发成本，减少生产过程中的工装夹具投入。
