搭载工业机器人的鞋注塑模具自动化方案

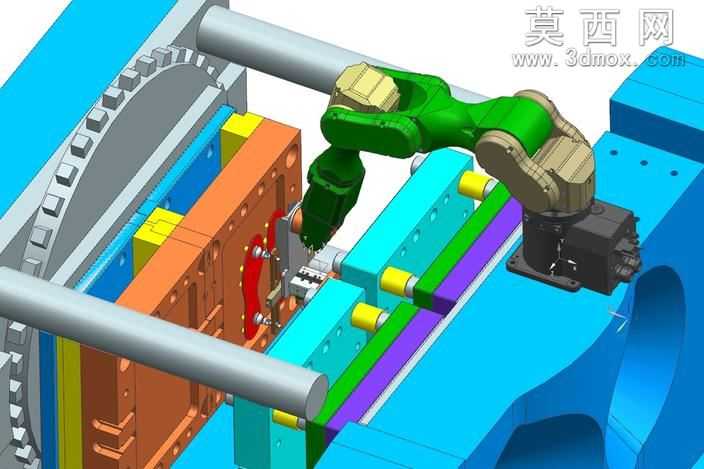

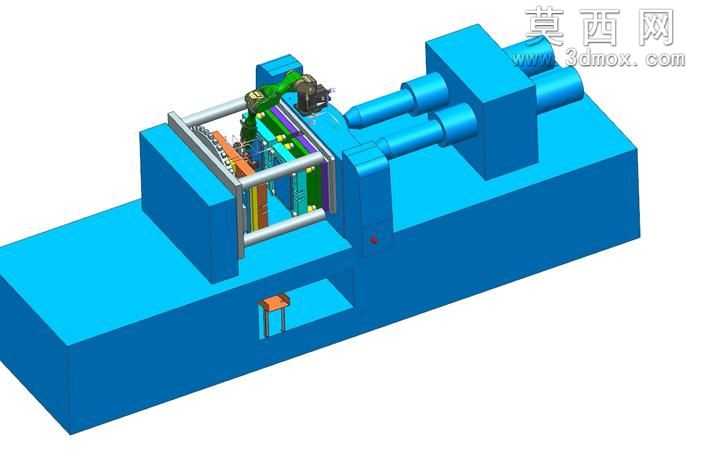

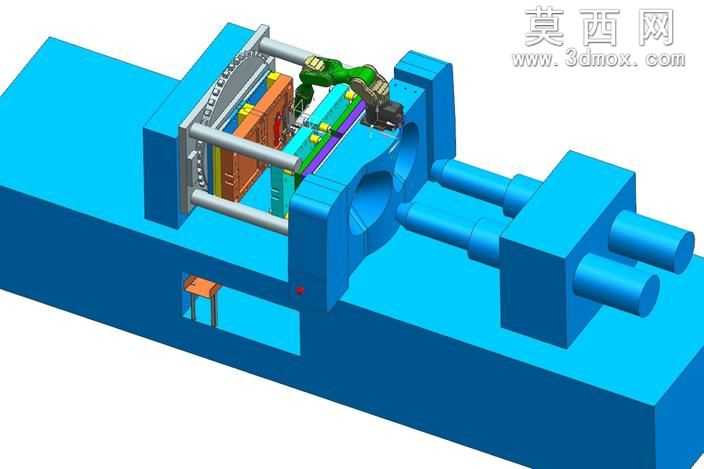

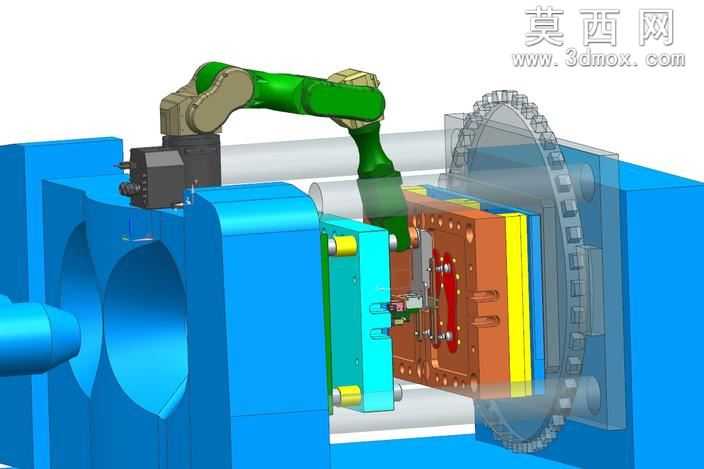

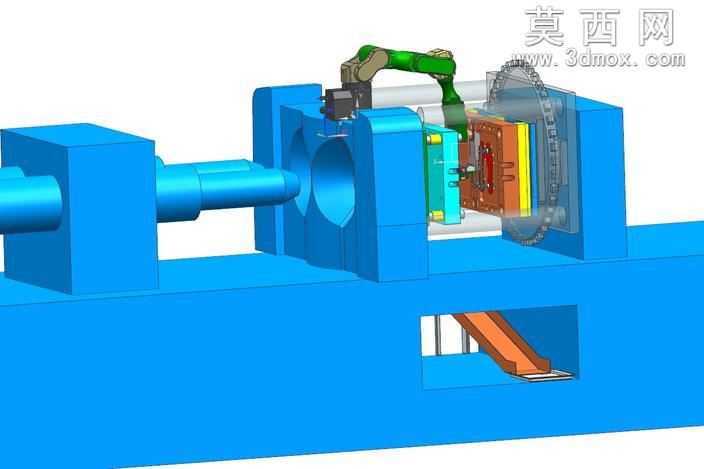

本方案为鞋类注塑生产场景设计的全自动化注塑模具配套三维模型，整体建模过程严格遵循注塑模具设计规范与工业机器人集成应用逻辑，在三维建模环境中完成了模架、成型型腔、导向定位组件、冷却水路布局以及六轴工业机器人取件工位的全参数化搭建。模型渲染阶段针对不同零部件匹配了对应材质属性：模架部分采用调质钢材的哑光金属质感，型腔镶件根据成型需求区分了镜面抛光与蚀纹面的材质表现，工业机器人本体还原了铸造关节臂的磨砂漆面与传动部件的金属光泽，不同功能的管路、导向部件采用差异化色彩区分，便于快速识别结构层级。结构设计上，模具采用多板模结构，搭配精密导柱导套保证合模定位精度，冷却水路沿鞋型型腔轮廓均匀排布，保障注塑过程中温度场均匀，减少成型件翘曲变形风险；六轴工业机器人安装于模具侧方固定工位，末端搭载适配鞋型注塑件的专用取件夹具，可在模具开模到位后精准伸入模腔，完成成型件的抓取、脱模与转移动作，替代传统人工取件模式。设计思路围绕全自动注塑生产的无人化作业需求展开，将模具的开合模动作时序与机器人的运动轨迹做了协同适配，预留了安全避让空间避免机器人与模具部件发生运动干涉，同时在模具上设计了到位检测点位，可与产线控制系统联动实现动作信号交互，整套模型完整还原了自动化注塑单元的布局逻辑，可用于注塑自动化产线的方案展示、运动仿真验证以及结构优化参考，帮助设计人员快速评估机器人取件方案的可行性，缩短自动化产线的设计调试周期。
