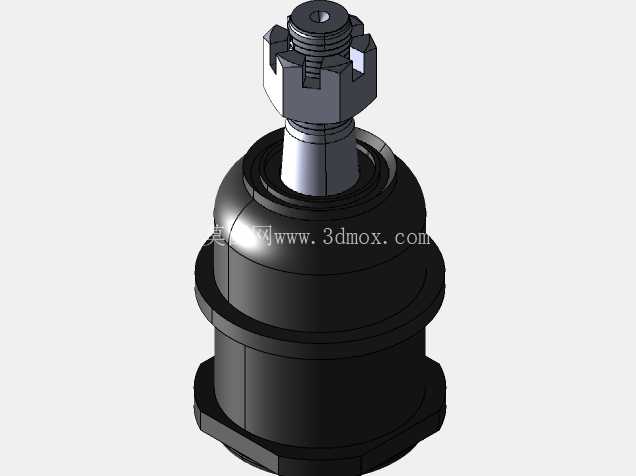

穆格K772球头锁紧连接结构三维建模

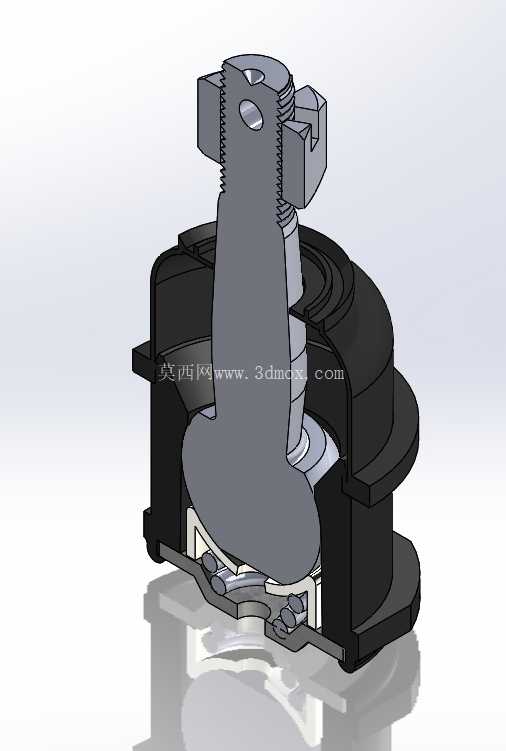

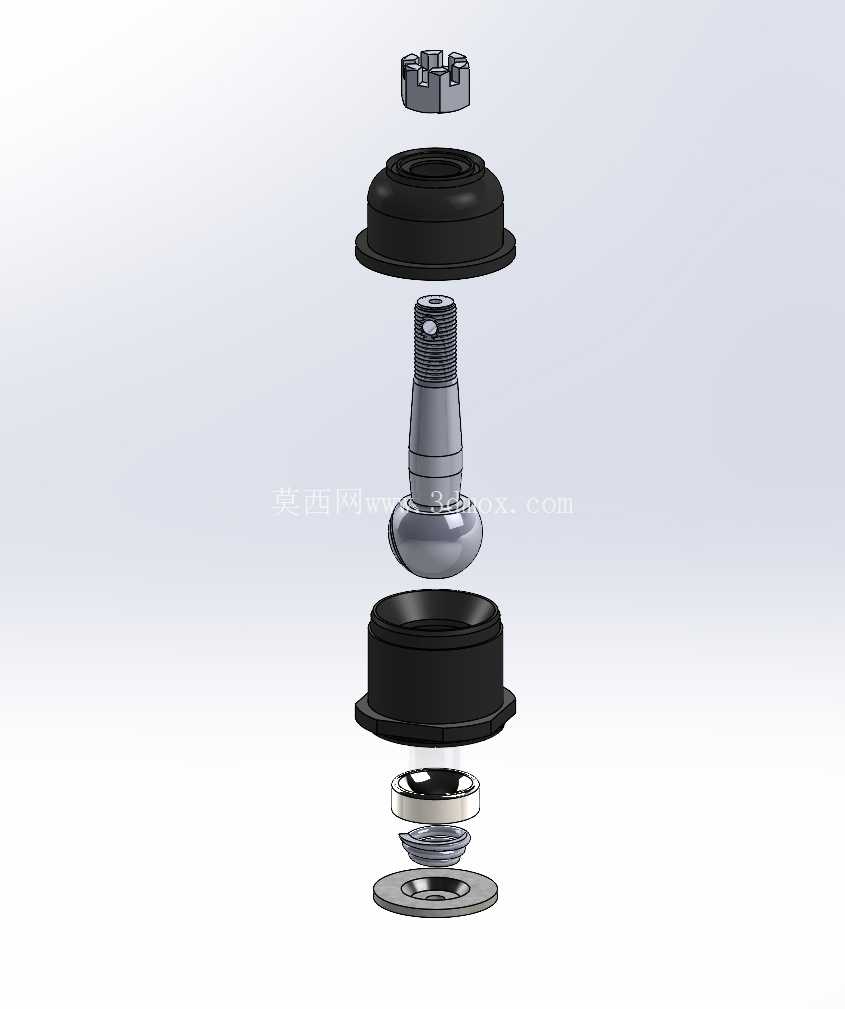

　　该球头连接锁紧结构多用于需要快速锁紧、具备一定角度自适应调整需求的工装夹具、快换工装以及小型设备的快拆连接场景，在实际产线应用中，这类结构能够在保证连接刚性的前提下，允许对接端存在小范围的角度偏差，降低对接装配时的对位精度要求，提升装配换型的效率。从结构功能来看，上部带螺纹的杆体为锁紧调节段，通过螺纹旋合行程控制下部球头与基座内锥面、底部弹性支撑组件的压紧程度，当螺纹向下旋进时，球头下压底部的弹性定位件，同时球头外球面与基座内的配合球面紧密贴合，实现周向与径向的位置锁定，此时连接结构可承受一定的径向载荷与轴向拉压载荷，不会出现松脱或错位；当螺纹向上旋出时，球头与配合球面之间的预紧力释放，底部弹性组件将球头顶起，此时球头可在一定角度范围内自由摆动，方便对接部件的快速拆卸或角度调整。

　　设计过程中，首先需要明确球头的摆动角度范围，这一参数直接决定了基座内球面的开口尺寸以及上部杆体的避让槽尺寸，若开口尺寸过小，球头摆动时杆体会与基座发生干涉，无法达到设计的调整角度；若开口尺寸过大，则会降低配合球面的接触面积，导致锁紧后的连接刚性不足，承受偏载时容易出现应力集中，加剧配合面的磨损。球头本身的球面粗糙度与形位公差是设计的核心控制点，球面的圆度误差需要控制在合理范围内，否则锁紧时会出现局部接触应力过大的问题，长期使用后配合面会出现压痕，导致锁紧精度下降，同时球面的表面硬度需要达到对应要求，提升反复锁紧松开过程中的耐磨性能。上部的螺纹段需要考虑锁紧行程的冗余量，既要保证完全锁紧时螺纹有足够的啮合长度，避免螺纹受力过大发生滑牙，也要保证完全松开时球头有足够的活动间隙，不会出现卡滞。基座部分的外形设计需要匹配安装场景的边界要求，下部的法兰结构用于将整个组件固定在安装基体上，法兰上的安装孔位置需要与常用的安装孔位匹配，降低用户的二次改造成本；基座内部的球面配合段与下部弹性组件的安装腔为同轴设计，保证弹性组件对球头的支撑力始终沿轴线方向，避免球头受到偏置弹力导致锁紧时出现别劲的问题。

　　底部的弹性支撑组件采用多颗小规格弹性件周向均布的设计，相比单个大弹性件，这种均布设计能够让球头受到的支撑力更均匀，在松开状态下球头不会出现偏斜，方便对接部件的导入；同时弹性件的预紧力需要经过匹配计算，既要保证松开状态下能够将球头顶起至合适高度，让球头与配合球面之间留有足够的间隙，也要避免预紧力过大导致锁紧时需要施加过大的螺纹扭矩，增加操作难度。在安装边界方面，整个组件的最大外径为基座下部法兰的直径，安装时需要在基体上预留对应直径的安装沉孔，法兰厚度决定了沉孔的深度要求；上部杆体的最大外径为螺纹大径，当球头摆动至最大角度时，杆体的最外侧摆动轨迹需要在设计时提前核算，避免安装后周边的零部件与杆体发生运动干涉。

　　锁紧状态下，整个组件的轴向总长度为螺纹旋紧至设计位置时的尺寸，松开状态下的轴向长度会因为弹性件的顶出略有增加，这一尺寸变化量需要在对接部件的设计中提前预留，避免出现锁紧到位后对接部件仍存在间隙的问题。从受力角度分析，该结构承受径向载荷时，载荷主要通过球头与配合球面的接触传递至基座，因此配合球面的接触面积需要满足对应载荷下的接触应力要求，避免出现球面压溃的情况；承受轴向拉力时，载荷主要通过上部螺纹与锁紧结构传递，因此螺纹的啮合长度、杆体的最小截面直径都需要经过强度校核，保证在额定载荷下不会发生断裂或螺纹失效。这类结构相比传统的螺栓刚性连接，最大的优势在于允许对接端存在一定的角度偏差，在一些存在装配误差、或者工作过程中需要小角度浮动的连接场景中，能够有效避免连接部位出现附加弯矩，提升连接的可靠性，同时快拆快锁的特性也能够大幅缩短换型调整的时间，适合小批量多品种的柔性生产场景使用。
