三自由度F1赛车动态模拟驾驶装置

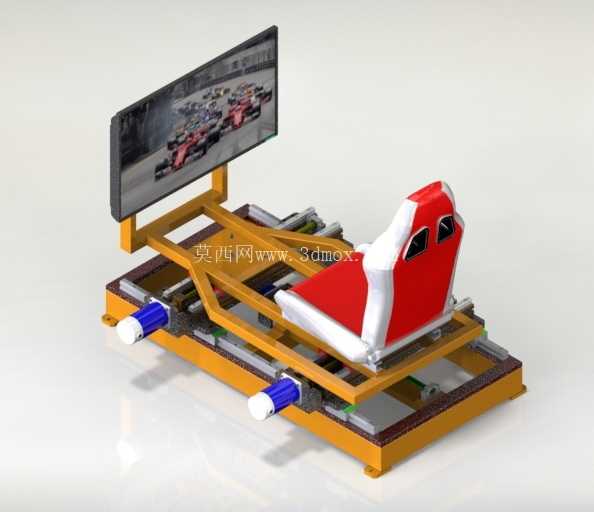

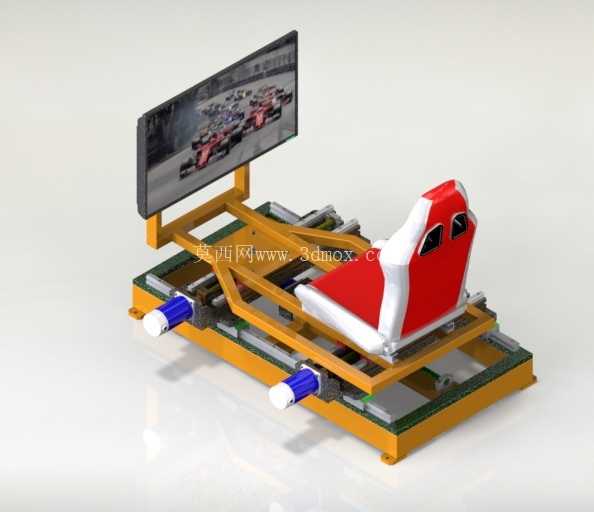

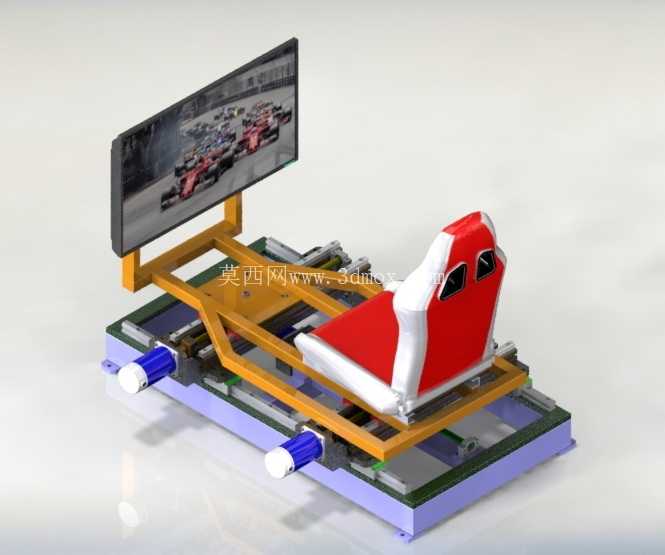

　　这套三自由度动态模拟装置，核心面向赛车驾驶训练、驾培体感模拟、民用娱乐体验场景搭建需求，区别于传统静态驾驶模拟器，可通过三个轴的动态动作复现车辆加减速、过弯侧倾、路面颠簸的真实体感反馈，无需额外配置投球反馈结构即可完成核心体感输出。整套装置的底座采用矩形方管焊接框架结构，框架底部预留了12个M12规格的膨胀螺栓安装孔，可直接固定在硬化混凝土地面或加厚钢板平台上，安装时需保证底座平面度误差不超过2mm/m，避免动作过程中出现应力卡滞。

　　底座框架上集成了三组线性执行器安装位，每个安装位都设计了可调节的腰型孔结构，方便装配时调整执行器的初始安装角度，执行器选用750W功率伺服电机驱动，单根推杆额定推力可达2000N，最大运动行程150mm，动作响应延迟控制在20ms以内，可精准匹配赛车游戏或训练软件输出的动态数据。座椅安装平台采用框架式铝型材拼接结构，座椅选用包裹式赛车桶椅，安装位置预留了前后150mm的调节滑轨，可适配不同身高的使用者，座椅靠背角度可在90度到120度之间无级锁定，匹配不同驾驶姿态需求。

　　显示支架采用悬臂式结构设计，支架高度可在1200mm到1600mm之间调节，可适配27寸到49寸的超宽曲面显示器，支架与座椅平台采用刚性连接，保证动态动作过程中显示画面与使用者视角同步，不会出现画面与体感错位的问题。整套装置的运动学解算采用经典的三自由度并联平台算法，三个执行器呈等腰三角形布置，前端两个执行器负责模拟侧倾与俯仰动作，后端单个执行器配合前端完成俯仰与升降反馈，动作过程中平台最大侧倾角度可达±15度，最大俯仰角度可达±10度，完全覆盖民用赛车模拟的体感反馈需求。

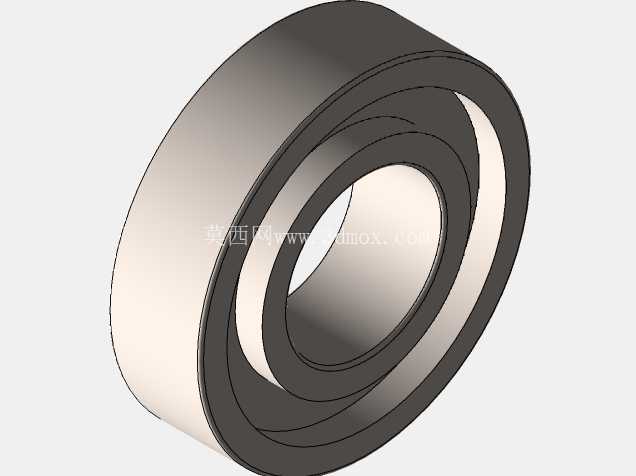

　　设计过程中重点考虑了结构的刚性冗余，所有受力铰接点都选用带密封轴承的鱼眼接头，避免长期使用出现铰接间隙导致的动作虚位，框架焊接完成后都做了去应力退火处理，防止长期受力出现结构变形。布线全部采用拖链内置走线方式，所有动力线与信号线都做了屏蔽处理，避免伺服电机运行时的电磁干扰影响显示设备与传感器信号传输。装置整体占地面积约1800mm*1200mm，安装时需在设备周边预留至少500mm的安全操作空间，避免动作过程中与周边物体发生碰撞。整套结构没有复杂的定制加工件，大部分型材与标准件都可直接从市场采购，装配难度低，后期维护更换配件成本可控，既可以用于商用游乐场所的体验设备搭建，也可用于职业赛车手的日常动作训练，还可作为高校车辆工程专业的驾驶模拟实验平台使用，通过调整控制参数，还可拓展模拟乘用车、工程车辆的驾驶体感反馈，适配不同的使用场景需求。
