双自由度电动气动驱动运动模拟设备

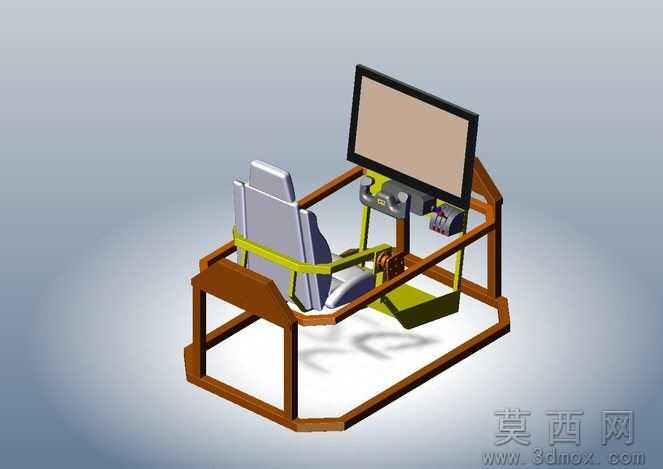

本作品为双自由度运动模拟设备的三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，对设备的承载框架、驾乘座椅、显示终端、操控组件、驱动执行单元进行1:1等比例还原，整体结构逻辑清晰，各部件装配关系完全符合实际机械装配规范，无干涉错位问题。渲染阶段采用写实工业渲染方案，对不同材质部件进行精准的材质属性调配：承载框架采用哑光棕褐色硬质工程材质，还原框架的厚重承重质感；驾乘座椅采用浅灰色哑光软质包覆材质，搭配亮黄绿色安全绑带材质，区分软硬材质的视觉差异；显示屏幕采用深色边框搭配半哑光屏幕面板材质，还原显示设备的真实视觉效果；操控区域的手柄、按键、管线分别采用硬质塑料、金属、柔性管路材质，通过粗糙度、反光度、金属度参数的精细调整，让不同部件的材质区分度清晰，视觉呈现贴近实物效果。结构设计上，底部采用六边形围合式承载框架作为整体基座，保障设备运行时的结构稳定性；座椅安装位设置多维度连接结构，为双自由度运动提供支撑；显示终端通过可调节支架固定在框架前部，适配不同使用场景的视角需求；驱动部分整合电动执行机构与气动系统，将动力单元布置在框架下部空间，既合理利用安装空间，也保障设备运行时的重心稳定。设计思路围绕运动模拟的核心功能展开，在保障双自由度运动行程与运行精度的前提下，优化各部件的布局，将操控组件设置在座椅侧前方便于操作的位置，将管线沿框架杆件排布避免运动干涉，整体结构兼顾功能性、稳定性与装配合理性，可用于运动模拟设备的结构验证、方案展示与教学演示场景，完整呈现了电动气动混合驱动的双自由度运动模拟设备的结构组成与设计逻辑。
