双自由度电动气动驱动运动模拟装置

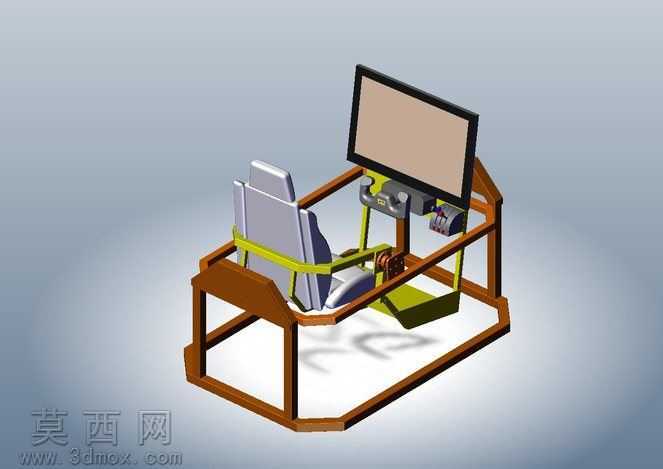

本作品为双自由度运动模拟装置的三维建模成果，建模过程依托三维参数化设计逻辑完成，整体采用自底向上的装配建模思路，先逐一完成座椅单元、显示支架、承载框架、驱动组件、操作控制台等独立零部件的参数化建模，再通过同轴配合、面重合配合、限位约束等装配关系完成整体组装，确保各运动部件的自由度预留符合双自由度运动的设计要求。渲染阶段针对不同部件匹配对应材质属性：承载框架采用哑光棕色金属烤漆材质，还原金属机架的厚重质感与表面细微颗粒纹理；座椅单元采用灰色硬质塑料搭配黄绿色柔性绑带材质，分别模拟硬质座椅壳体与柔性固定绑带的不同触感与光学特性；显示屏部分采用黑色哑光边框搭配低反光雾面屏幕材质，还原显示设备的真实外观；驱动组件部分的金属传动件做了金属拉丝与轻微做旧处理，区分加工金属件与机架的材质差异。结构设计上，整体采用底部矩形承载框架作为基础支撑，框架上方设置倾斜安装的座椅安装位，座椅前方预留操作机构安装空间，显示支架通过可调节连接结构固定在框架前端，可适配不同视角的显示需求；驱动部分整合电动执行机构与气动系统两套驱动单元，电动执行机构负责提供稳定的基础动力输出，气动系统负责实现快速响应的动态运动调节，两套系统通过传动连杆与座椅承载平台连接，可实现两个维度的姿态调整，模拟不同运动场景下的姿态变化。设计过程中重点考量了运动部件的干涉校验，在建模阶段通过软件的干涉检查功能反复调整各连杆的安装位置与运动行程，确保双自由度运动全程无部件碰撞，同时兼顾了装置的人机交互合理性，座椅的倾斜角度、操作部件的摆放位置、显示屏的高度均参考人体工程学参数设置，保障模拟操作过程中的使用舒适度，整体模型结构完整，各部件连接逻辑清晰，可直接用于运动仿真演示、结构优化参考以及相关模拟设备的方案展示。
