百毫米行程伺服滚珠丝杠直线致动装置

　　这款直线致动装置的核心设计目标是为各类模拟试验台提供可控的直线往复动力输出，在材料疲劳测试、零部件耐久验证、工况模拟加载这类试验场景中，这类执行机构的出力稳定性、行程控制精度直接决定了试验数据的可信度。整套结构采用伺服电机搭配滚珠丝杠的传动方案，没有选用气动或者液压驱动的逻辑也很明确——试验场景往往需要精准的位移闭环、速度可调，同时要避免气源、液压站带来的管路布置麻烦与介质泄漏风险，伺服直驱的方案在中小载荷的试验工位上，调试效率与控制精度都更有优势。

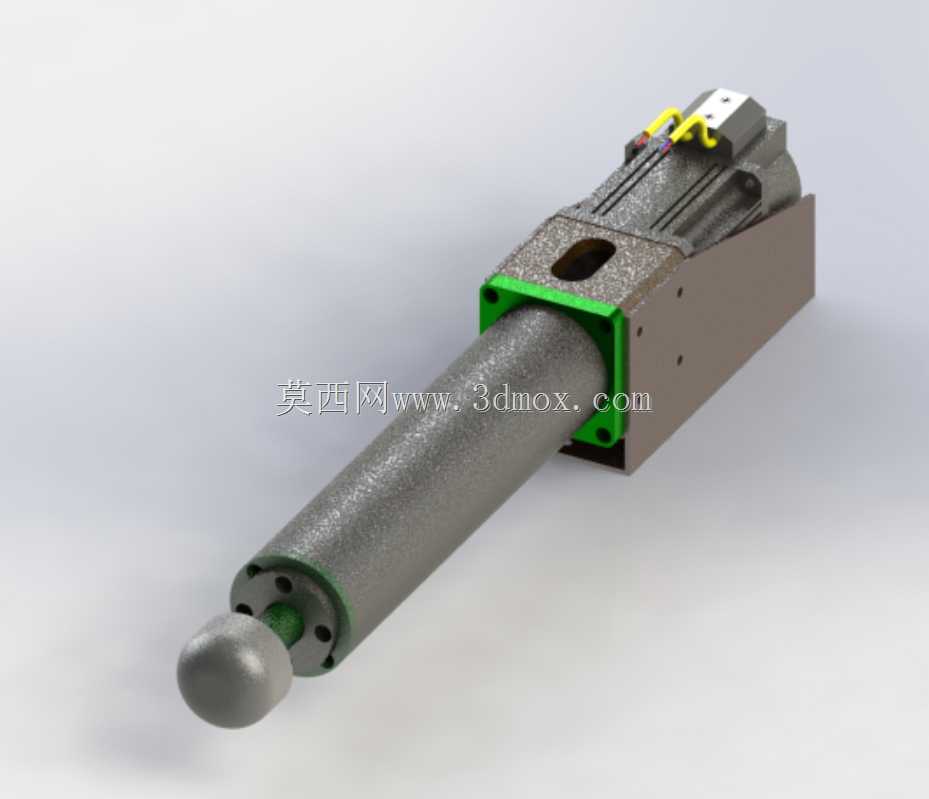

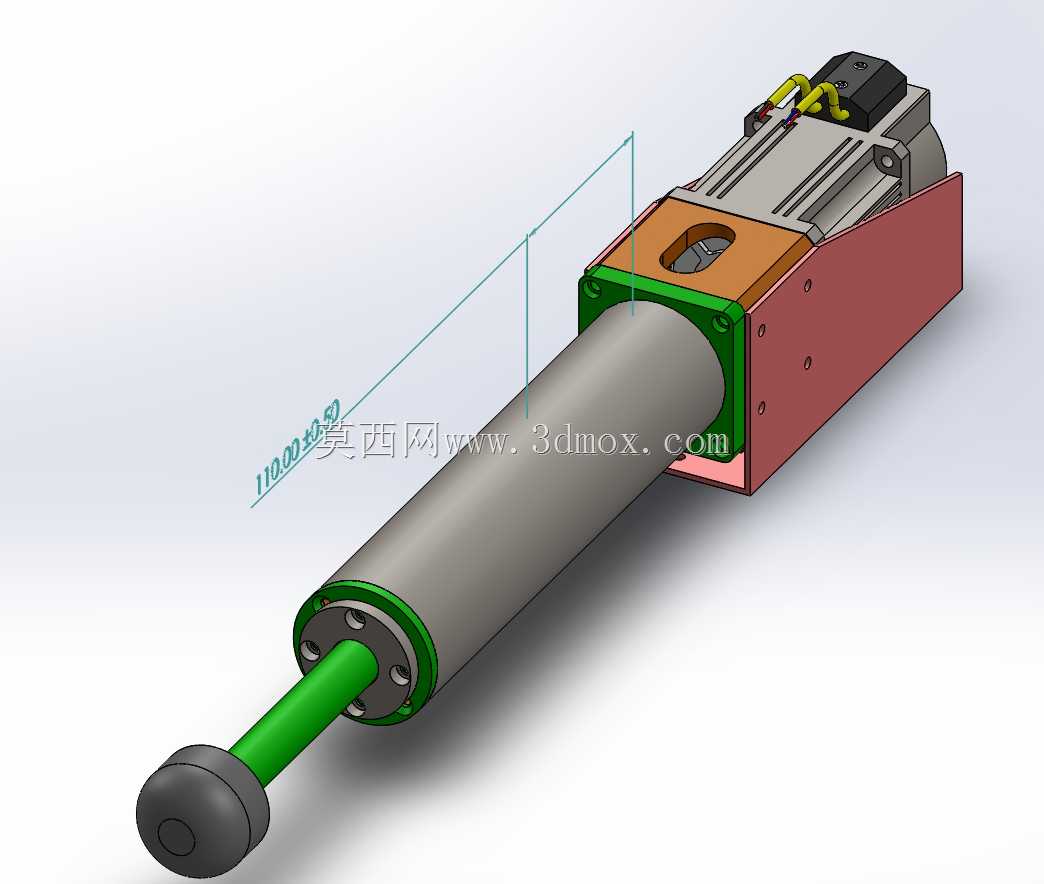

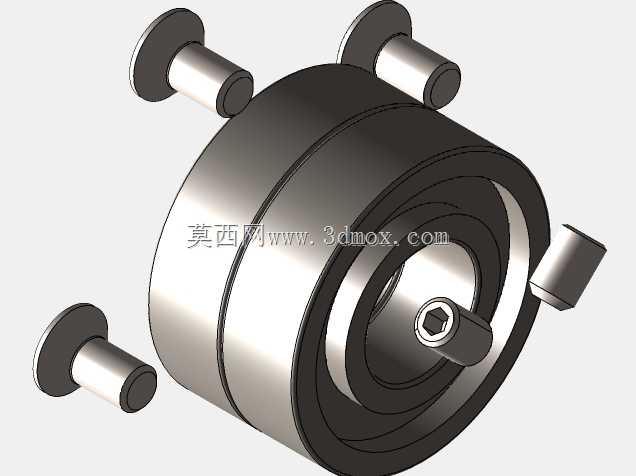

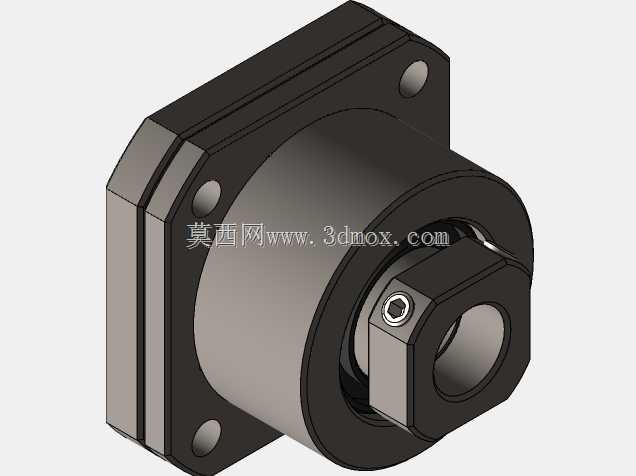

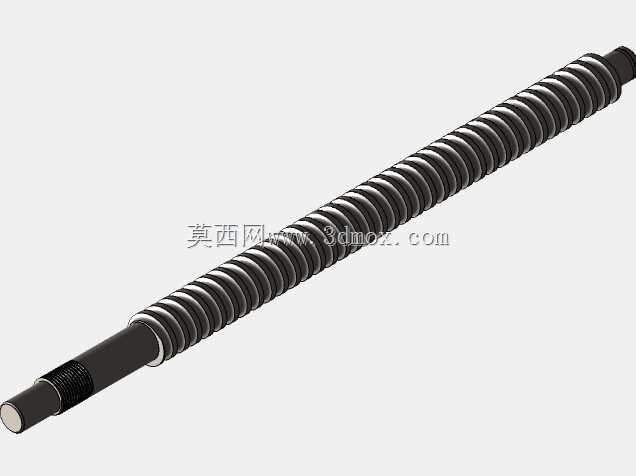

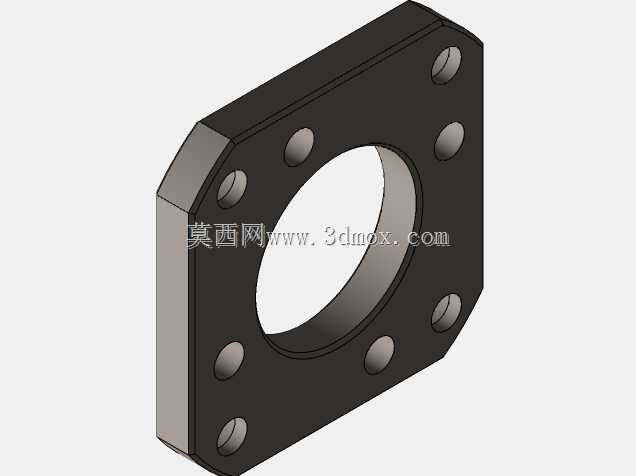

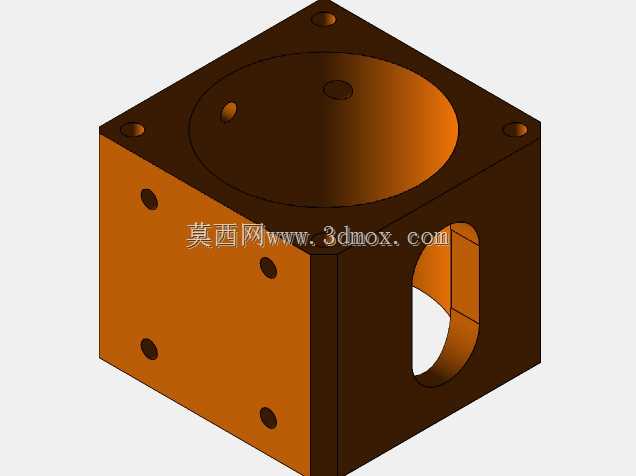

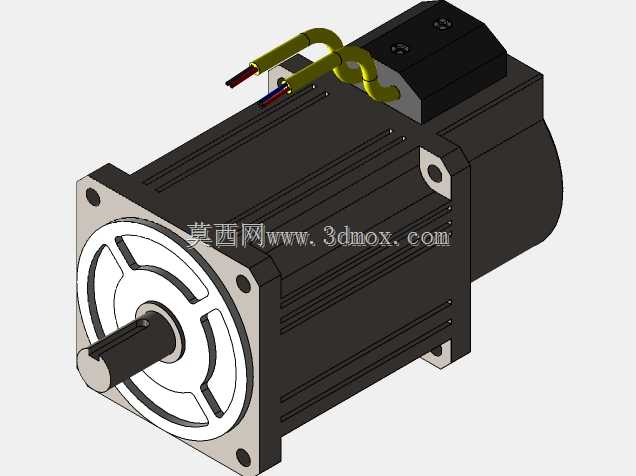

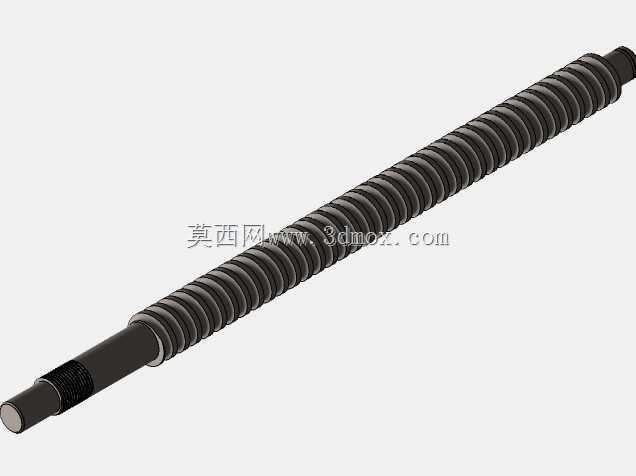

　　从结构布局来看，驱动端的伺服电机通过连接法兰直接与丝杠传动座对接，没有额外增设同步带或者齿轮减速结构，这种直连设计一方面能减少传动背隙，提升位移控制的响应速度，另一方面也能压缩整体轴向尺寸，让整套装置的安装适配性更强。丝杠选用1605规格的滚珠丝杠，5mm的导程搭配伺服电机的编码器分辨率，能实现微米级的位移调节能力，完全满足模拟试验中对微小位移加载的控制要求；100mm的额定工作行程，覆盖了绝大多数小型零部件试验、工装夹具位姿调整的行程需求，不会因为行程冗余造成不必要的结构尺寸浪费。

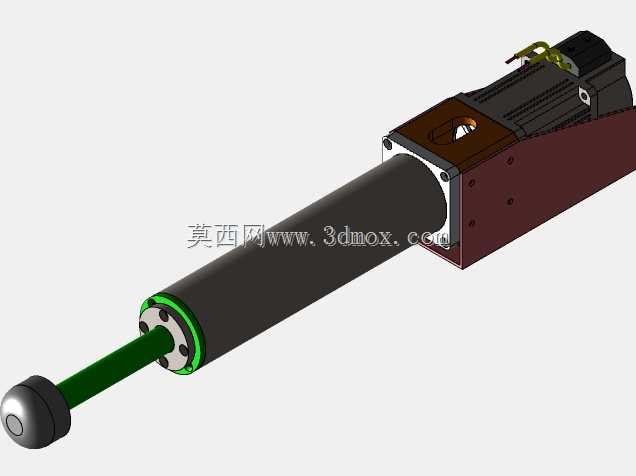

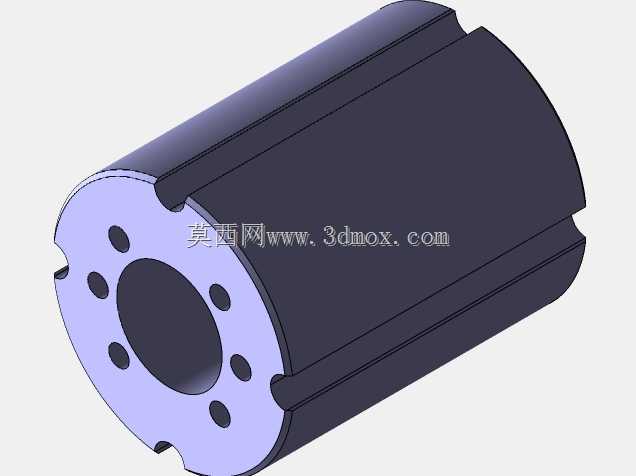

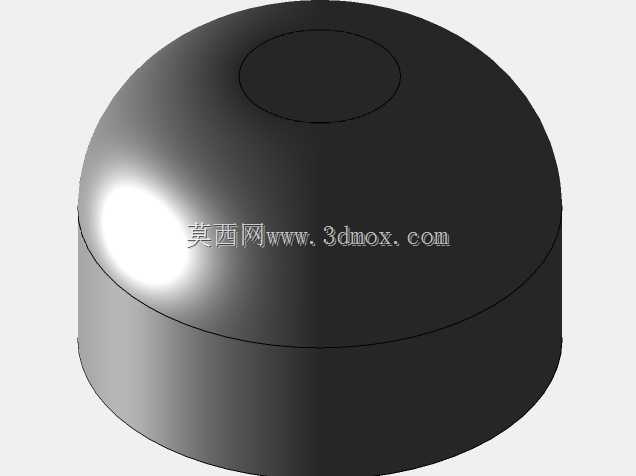

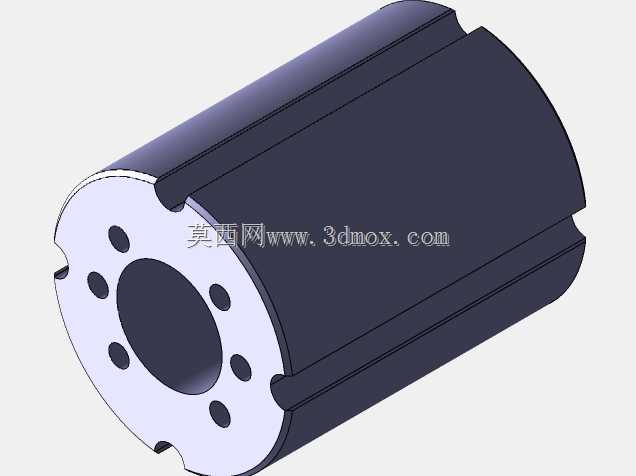

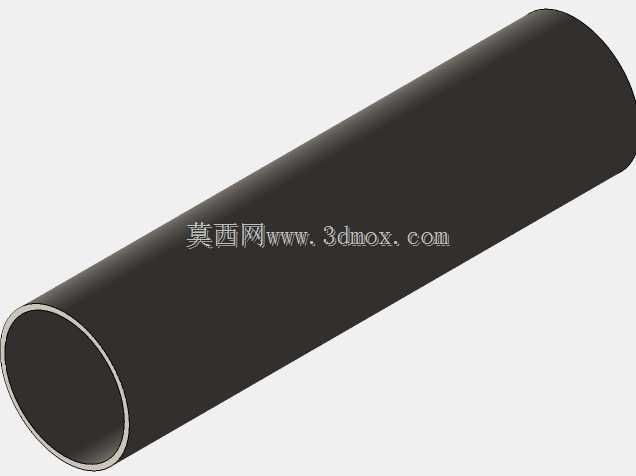

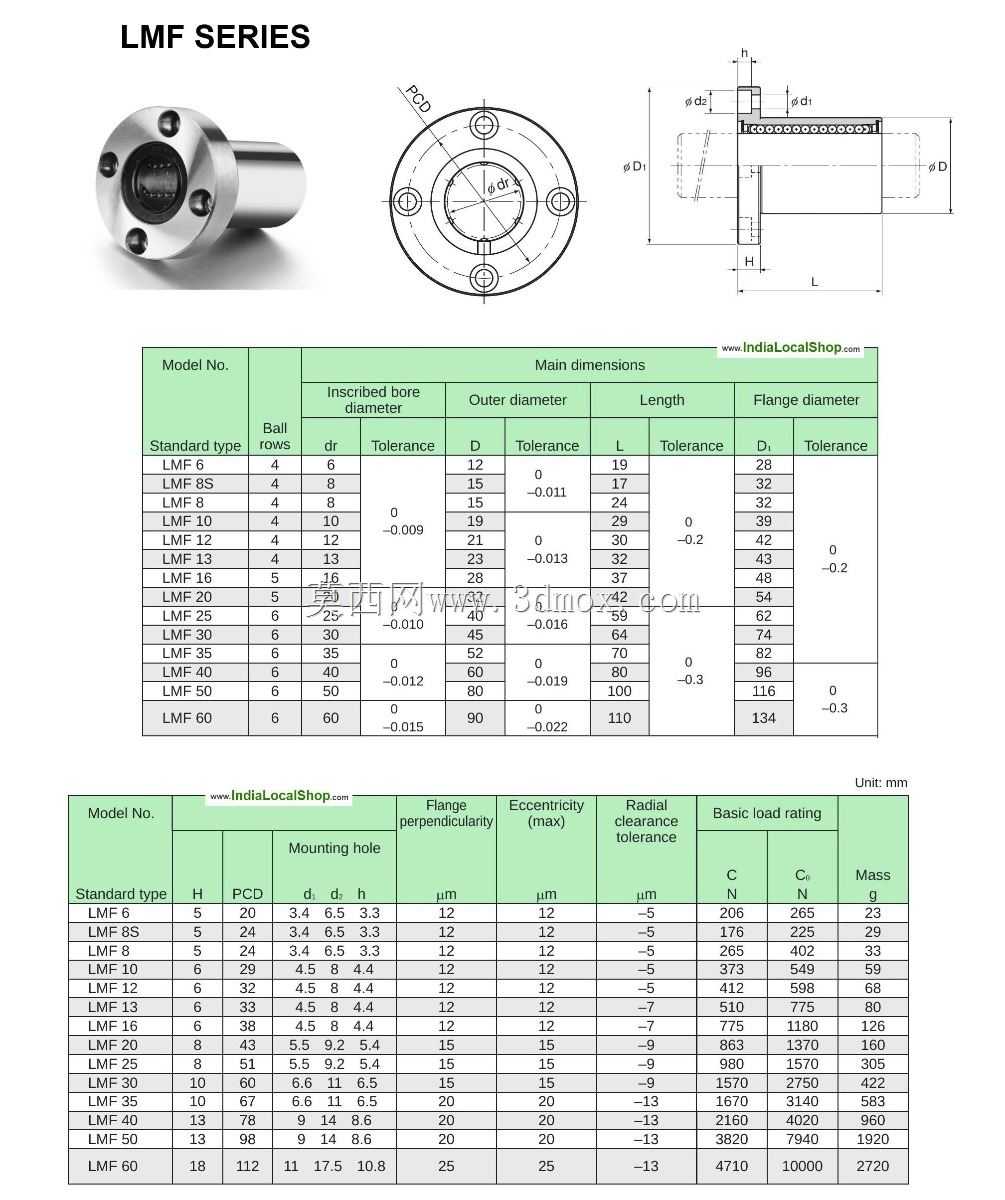

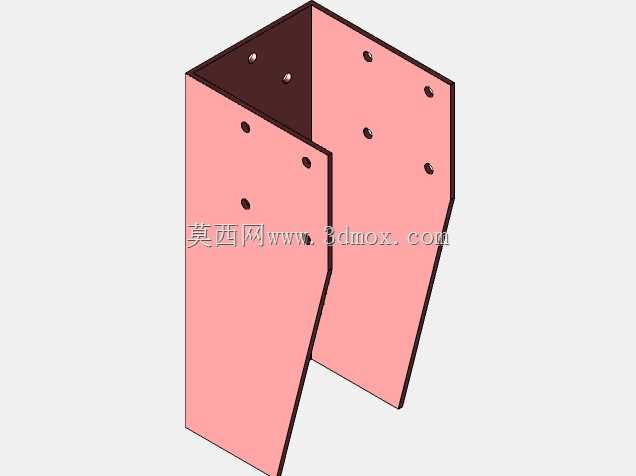

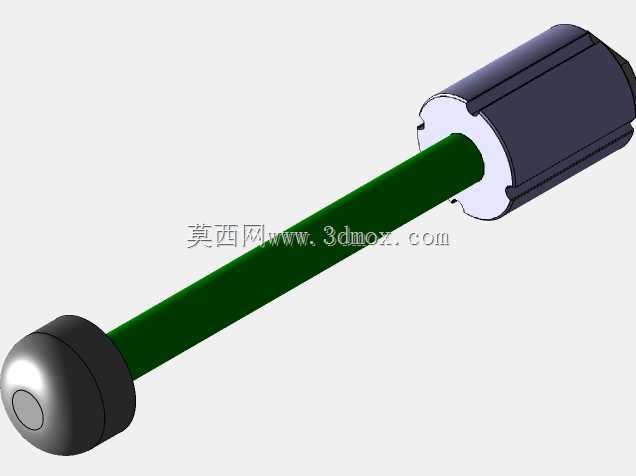

　　伸出端的活塞杆做了表面硬化处理，前端的连接端头采用通用的外圆接触结构，既可以直接对接压头做压力加载，也可以通过转接法兰连接各类试验夹具，适配不同的测试对象。导向部分采用内嵌式直线轴承配合缸筒结构，活塞杆全程有足够的支撑长度，避免伸出到最大行程时出现杆端下垂、径向晃动的问题，即使承受一定的偏载力，也能保证直线运动的顺畅度，不会出现卡滞或者丝杠偏磨的情况。外部的安装基座采用折弯结构的安装座，侧面预留了成排的安装螺孔，既可以水平卧式安装在试验台台面上，也可以通过转接支架做立式或者倾斜角度的固定，安装边界的兼容性很强，不需要为了适配这套装置额外改动现有试验台的主体结构。

　　设计过程中特意将驱动器的安装位集成在电机侧方的基座上，不需要额外在电控柜内预留安装空间，接线时只需要连接电源与控制信号线就能完成部署，减少了现场布线的工作量。缸筒与前后端盖的连接采用法兰螺栓紧固，后期维护时只需要拆卸端盖螺栓就能更换丝杠润滑脂、检查密封件状态，不需要完全拆解整套结构。行程两端预留了物理缓冲限位，即使控制系统出现误触发，滑座运动到极限位置时也会被缓冲结构承接，不会出现硬碰撞损坏丝杠或者电机的情况，这一点在试验设备的设计中尤为重要——很多试验现场的误操作很难完全避免，机械层面的硬限位是最后一道安全保障。

　　从实际使用的角度看，这套装置除了应用在模拟试验台之外，也可以直接用在小型自动化设备的推料、工位顶升、压装工序中，出力范围与行程精度都能满足这类工位的需求，整体结构没有复杂的定制零件，绝大多数零部件都是标准选型件，后期备件更换的成本很低，也方便设计人员根据自身的载荷需求，更换不同功率的伺服电机或者不同导程的丝杠，快速衍生出不同参数的同系列执行机构，缩短非标设备的设计周期。
