适配丰田车型的液压动力转向泵结构

　　在乘用车辆底盘转向系统的开发与配套环节，液压助力转向系统的核心供能部件始终是结构设计与选型匹配的重点，本次呈现的转向助力液压泵，主要适配横置前驱布局的乘用车型，为转向传动机构提供稳定的高压液压油输出，降低驾驶员转动方向盘的操作力矩，同时兼顾高速行驶时的转向路感反馈，避免助力过度导致的转向虚位问题。从实际装车场景来看，这类转向泵通常通过安装支架固定在发动机缸体侧方的预留安装位，由发动机曲轴皮带轮通过多楔带驱动泵轴运转，泵体的进出油口分别通过高压油管、回油软管与转向机总成、储油壶连通，形成完整的闭式液压循环回路，在车辆低速挪车、原地打方向的工况下，泵体可输出足够流量的高压油液推动转向机内部的活塞动作，大幅降低转向操作力，而在高速巡航工况下，泵体自带的流量控制阀会自动调整输出流量，避免助力过大引发的转向发飘问题，提升高速行驶的操控稳定性。

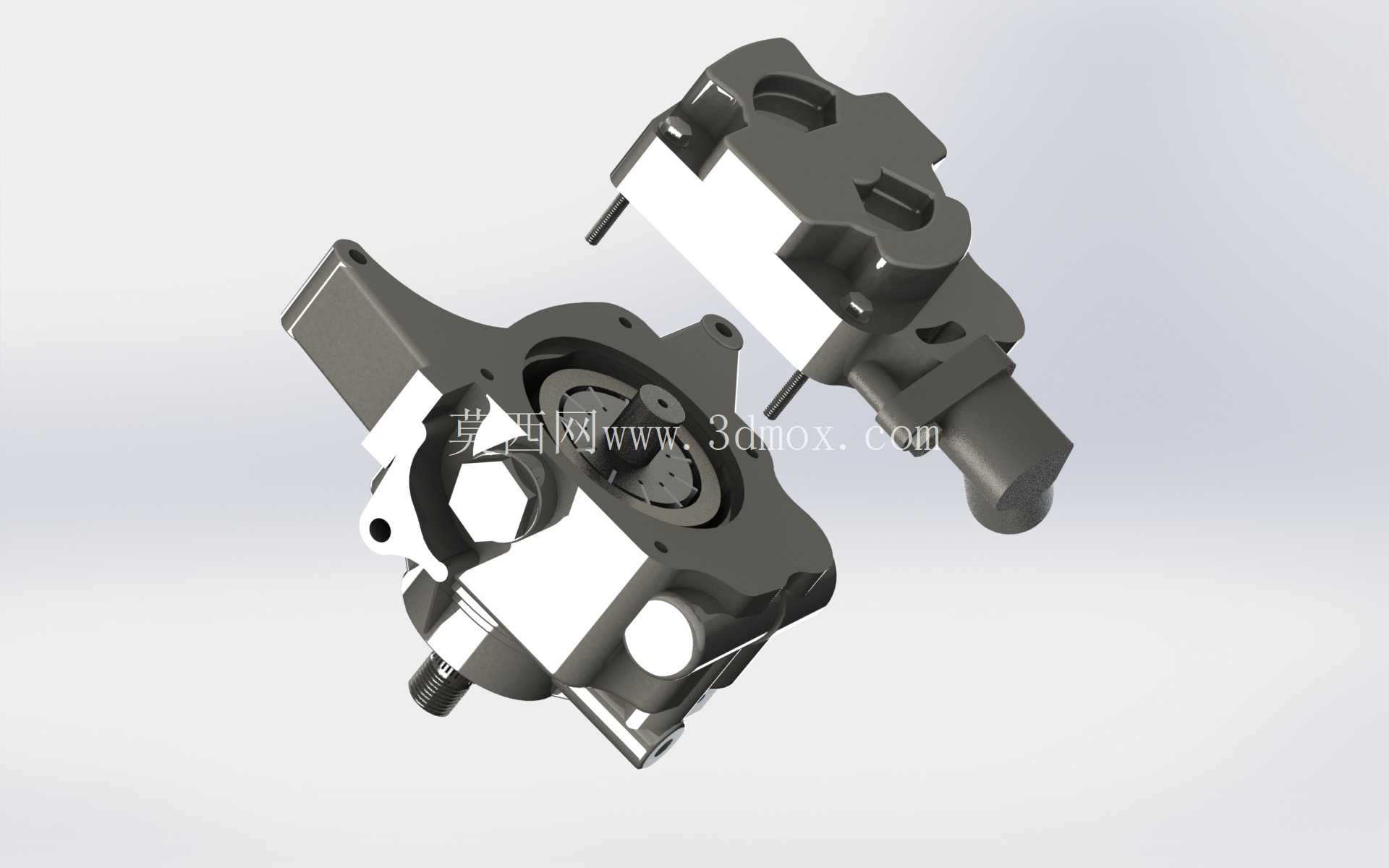

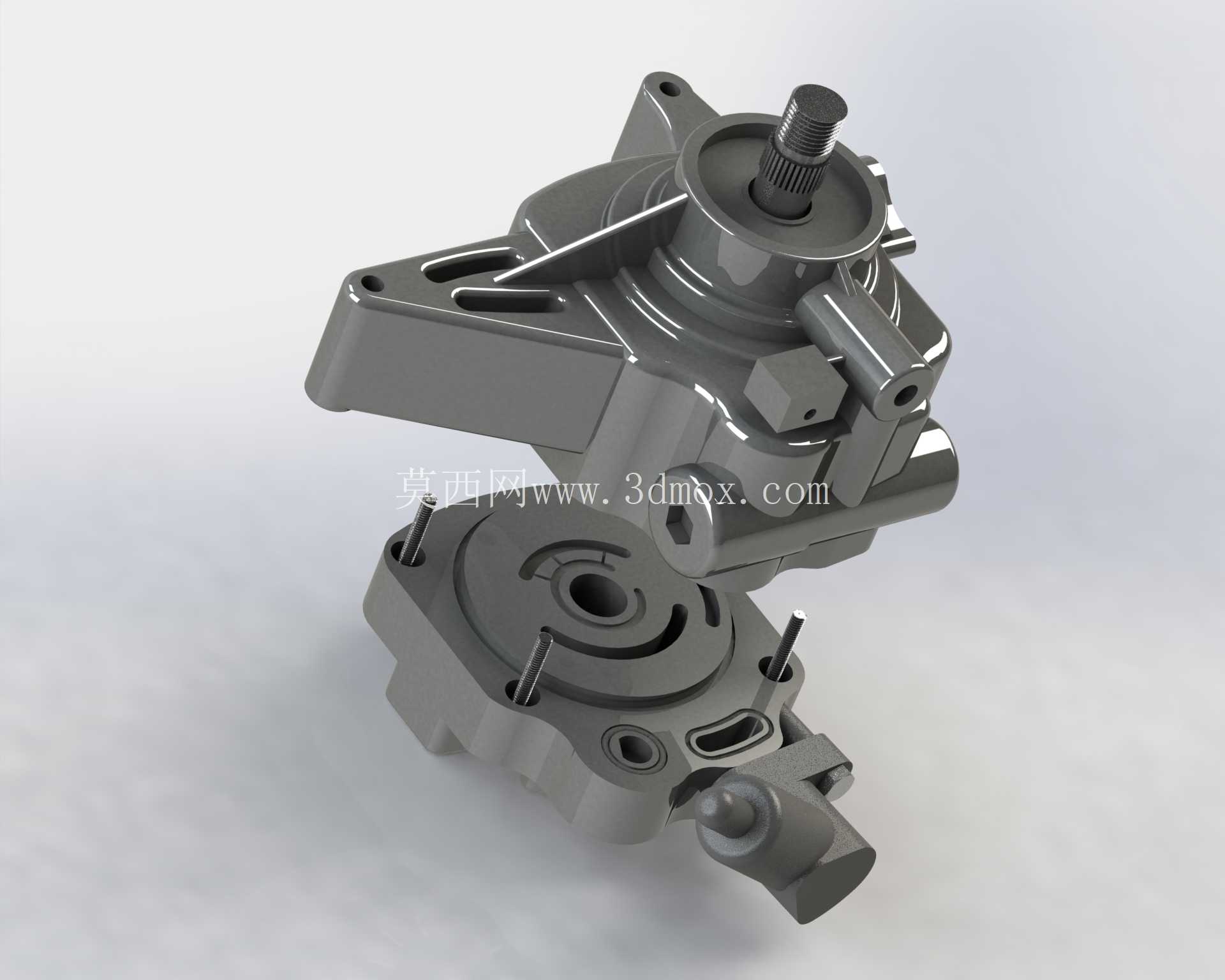

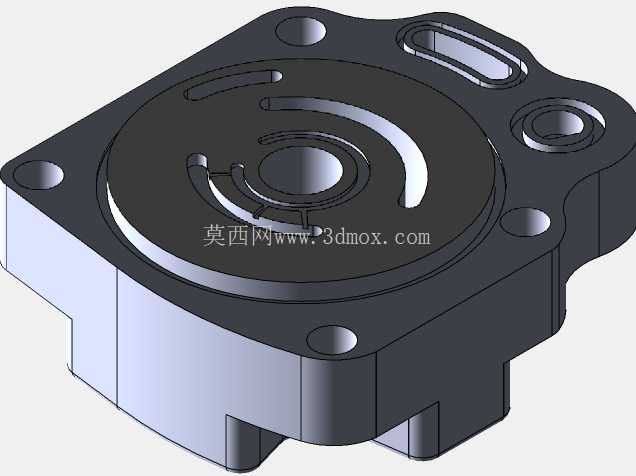

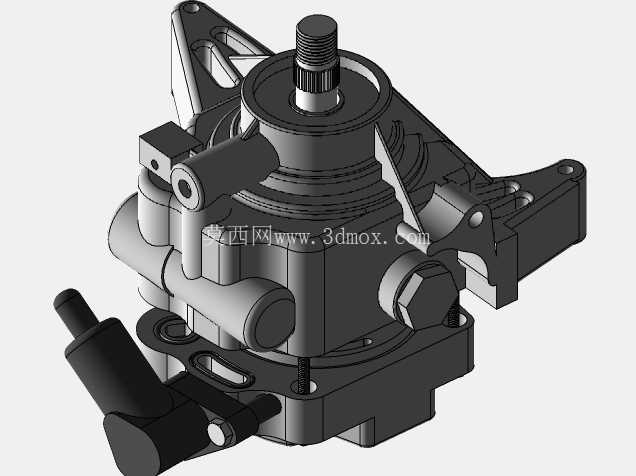

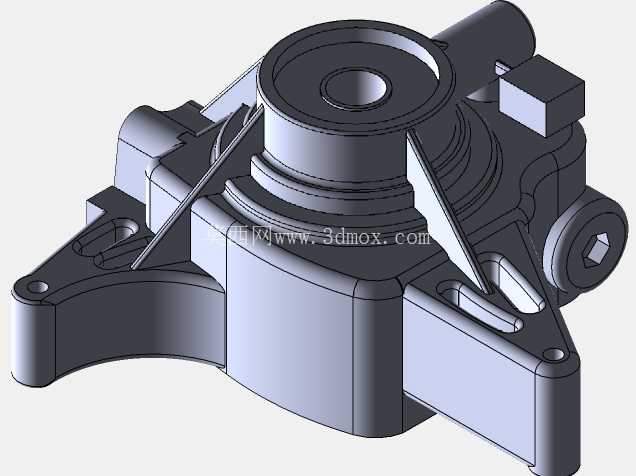

　　从结构设计逻辑来看，该泵采用叶片式转子结构，泵体内部的定子内腔设置有特定的曲线轮廓，转子转动时，嵌在转子槽内的叶片在离心力与底部油压的作用下紧贴定子内壁，相邻叶片之间形成的密闭容腔随着转子转动完成吸油、压油的连续过程，这种结构的优势在于输出油压脉动小、运转噪音低，同时容积效率能够稳定维持在较高水平，满足乘用车对转向系统NVH性能的严苛要求。泵体的安装法兰面设置有三个定位螺栓孔，孔位的位置度公差控制在0.1mm以内，确保装车时泵轴与皮带轮的同轴度符合要求，避免皮带偏磨、运转异响的问题；泵体的出油口设置有内置的单向阀与溢流阀，当系统油压超过设定阈值时，溢流阀会自动开启泄压，避免高压油管爆裂或者转向机密封件损坏，同时单向阀可以在发动机熄火后短时间内维持系统残余压力，避免车辆熄火后瞬间失去转向助力引发安全隐患。从外形尺寸与安装边界来看，泵体整体采用压铸铝合金壳体，在保证结构强度的前提下尽可能降低自身重量，壳体的加强筋布局经过拓扑优化，既能够承受液压系统的最高工作压力，也可以抵御车辆行驶过程中发动机舱内的振动冲击，避免壳体出现疲劳裂纹；泵轴的伸出端采用花键结构与皮带轮连接，花键的模数、齿数匹配对应车型的皮带轮接口，轴端设置有密封件安装槽，采用双唇口油封防止液压油泄漏，同时阻挡外部的灰尘、水汽进入泵体内部磨损叶片与定子表面。

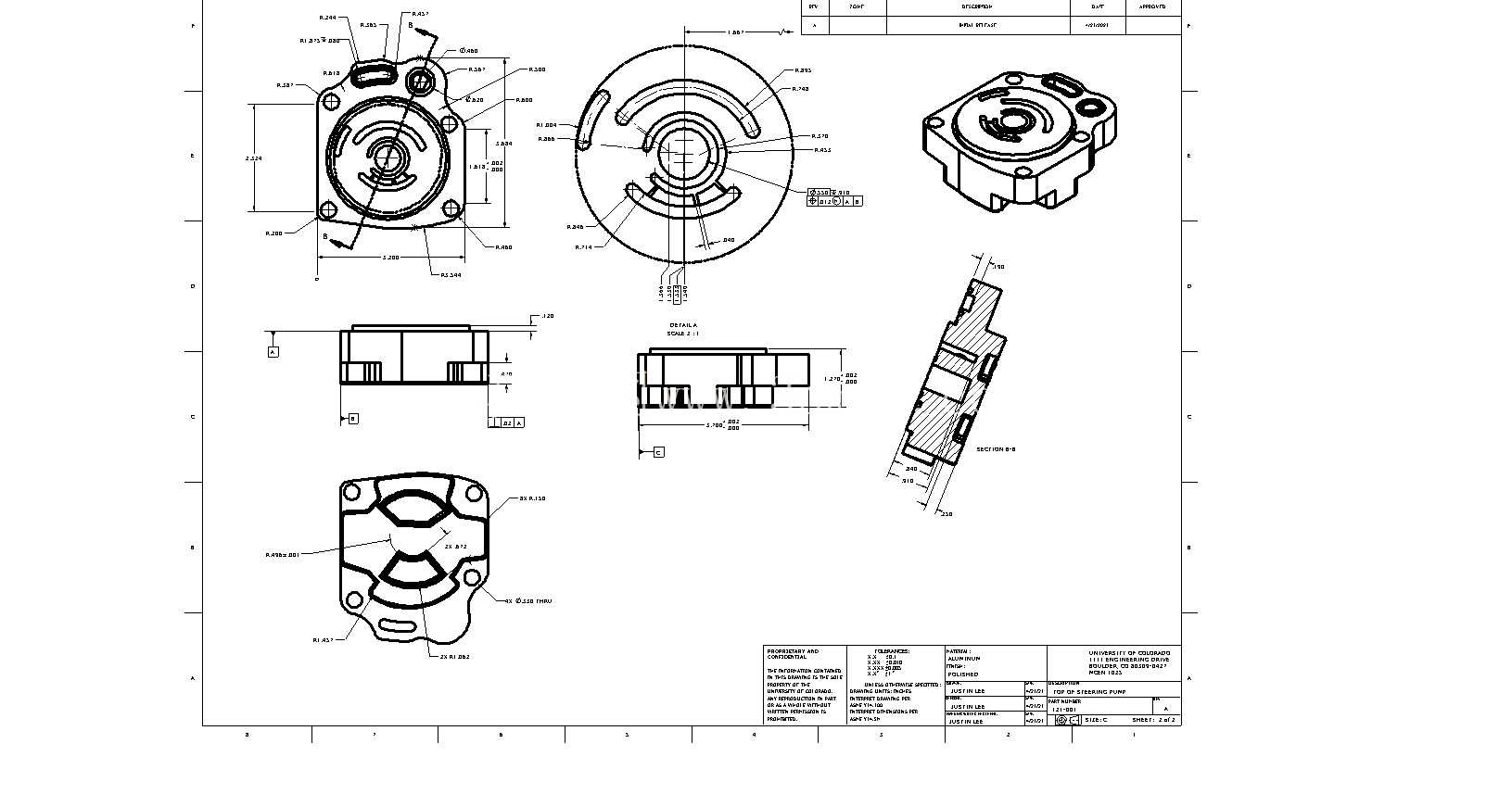

　　在实际的三维建模与结构校核过程中，需要重点关注泵体内部流道的圆滑过渡设计，避免流道截面突变引发的油液紊流、噪音增大问题，同时转子与定子的配合间隙、叶片与转子槽的配合间隙都需要严格控制在设计公差范围内，间隙过大会导致内泄漏增大、容积效率下降，间隙过小则会出现叶片卡滞、运转阻力增大的问题；另外泵体的安装支架定位面需要与发动机侧的安装面完全贴合，螺栓的拧紧力矩需要按照工艺要求分步拧紧，避免安装应力导致泵体壳体变形，影响内部转子的正常运转。

　　这类转向泵的液压油入口通常设置在泵体侧方的低位，连接储油壶的回油管路，出油口设置在泵体上方的高位，连接通往转向机的高压管路，这种布局可以有效避免泵体内部积存空气，导致助力时断时续、转向异响的问题；泵体外部还设置有安装吊耳结构，方便生产装配过程中的吊装转运，同时也为后期售后维修时的拆装提供操作空间。在转向系统的匹配标定过程中，需要根据车型的前轴载荷、转向传动比参数调整泵体的流量控制阀弹簧预紧力，确保不同车速下的助力特性符合整车操控调校的目标，既能够满足低速转向的轻便性要求，也能够保证高速转向时的路感反馈清晰，不会出现转向过于灵敏难以控制的问题。
