离心泵端盖法兰连接结构三维设计

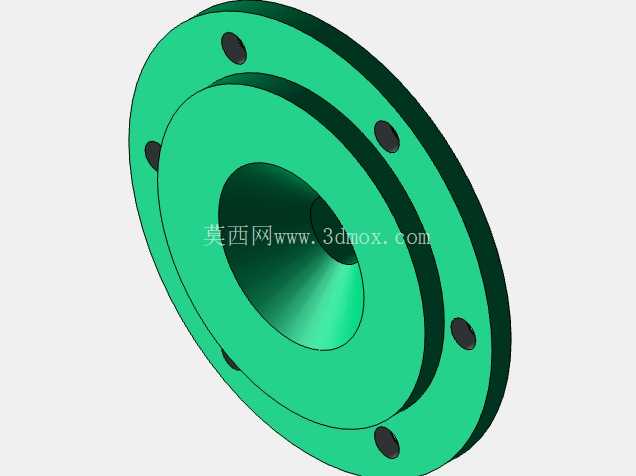

　　在流体输送系统的离心泵机组装配环节，泵盖作为泵体腔室的核心封闭承压部件，直接决定泵腔的密封可靠性与转子组件的安装定位精度，这款带凸台结构的法兰式离心泵盖，是单级端吸离心泵常用的端盖结构形式，广泛应用于工业给排水、暖通循环、化工介质输送等场景的离心泵配套装配中。从实际工况适配来看，这类泵盖主要承担三个核心功能：一是封闭泵体的叶轮腔端部，形成密闭的流体增压腔室，避免输送介质从泵体驱动端泄漏；二是为泵轴的密封组件提供安装基准面，中部的凸台内孔可适配填料密封或者机械密封的安装座，保证密封件与泵轴的同轴度，减少运行过程中的密封偏磨泄漏问题；三是通过法兰盘上的均布安装孔，实现与泵体本体的精准对接，同时凸台的外圆结构可作为轴承座或者密封压盖的定位止口，保证整泵装配时的转子与定子同轴度公差控制在允许范围内。

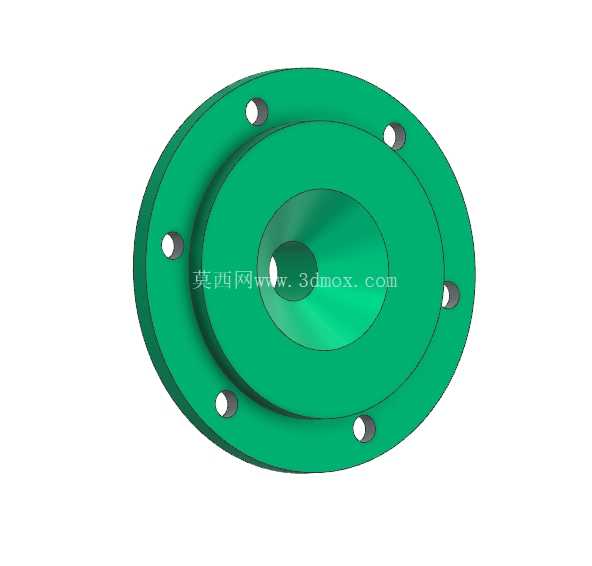

　　从设计思路层面拆解，这款泵盖采用圆盘法兰加中部同轴凸台的结构，完全是基于离心泵的装配逻辑与受力特点做的优化：法兰盘上的6个安装孔采用圆周均布排布，可保证螺栓锁紧时的压紧力均匀分布在法兰密封面上，避免局部压紧力不足导致的密封垫压溃或者介质泄漏；中部凸台的高度根据密封组件的安装空间做了适配，既不会因为凸台过短导致密封件安装空间不足，也不会因为凸台过长增加不必要的材料成本与加工余量，同时凸台与法兰盘采用大圆角过渡，可有效降低泵腔承压时的应力集中系数，避免长期交变压力作用下的根部开裂问题。

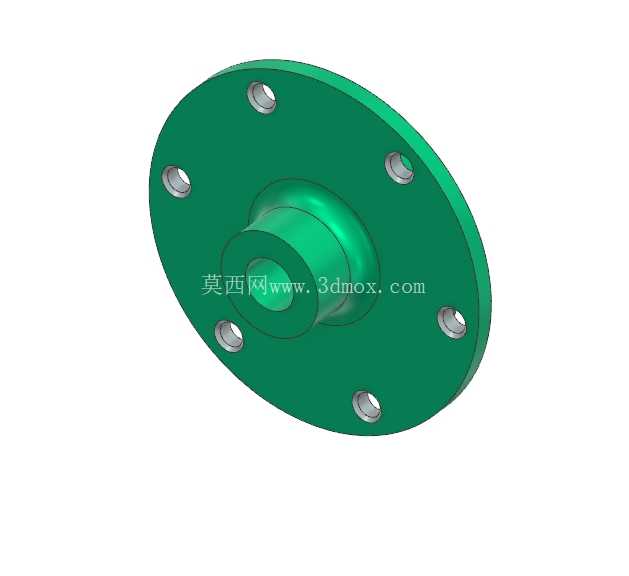

　　从安装边界与尺寸适配角度来说，这类泵盖的法兰外径需要与对应型号离心泵的泵体连接法兰尺寸完全匹配，安装孔的中心圆直径、孔位角度公差需要严格控制在IT7级精度以内，否则现场装配时会出现螺栓无法穿入、密封面对合错位的问题；中部凸台的内孔直径需要根据泵轴的直径、密封件的规格做匹配，内孔与法兰端面的垂直度公差需要控制在0.02mm以内，否则会导致密封件偏磨，大幅缩短密封使用寿命；法兰密封面的平面度公差需要控制在0.01mm/100mm以内，保证密封垫压紧后能够形成连续的密封带，应对不同压力等级的输送工况。在实际建模设计过程中，需要重点关注几个容易被忽略的细节：一是安装孔的沉孔深度需要适配对应螺栓的头部高度，保证螺栓锁紧后头部不会突出法兰端面，避免与外部的护罩或者管路部件产生干涉；二是凸台的外圆止口需要做倒角处理，方便装配时与泵体或者密封压盖的止口槽快速对中，减少现场装配的调整时间；三是法兰与凸台的过渡圆角需要根据泵的额定工作压力做校核，对于高压工况的离心泵，过渡圆角需要适当加大，同时可以在法兰背面设置加强筋结构，提升整体的结构刚性，避免泵运行过程中因为压力波动导致端盖变形。

　　这类结构的泵盖相比螺纹连接的端盖，拆装维护更加方便，不需要专用的拆装工具，日常检修更换密封件或者叶轮时，只需要松开法兰螺栓即可拆下端盖，大幅降低现场维护的工作量，同时法兰连接的承压能力更强，可适配中高压的离心泵工况，覆盖从普通清水输送到弱腐蚀性化工介质输送的多数应用场景。在三维建模过程中，需要严格保证各特征的同轴度约束，法兰端面、凸台端面、内孔表面的几何公差需要在模型中做明确标注，方便后续的工程图输出与加工制造，同时安装孔的位置需要采用圆周阵列特征生成，保证孔位的均布精度，避免手动逐个绘制孔位导致的角度偏差，给后续装配带来不必要的麻烦。
