电动机驱动离心泵装配结构三维设计

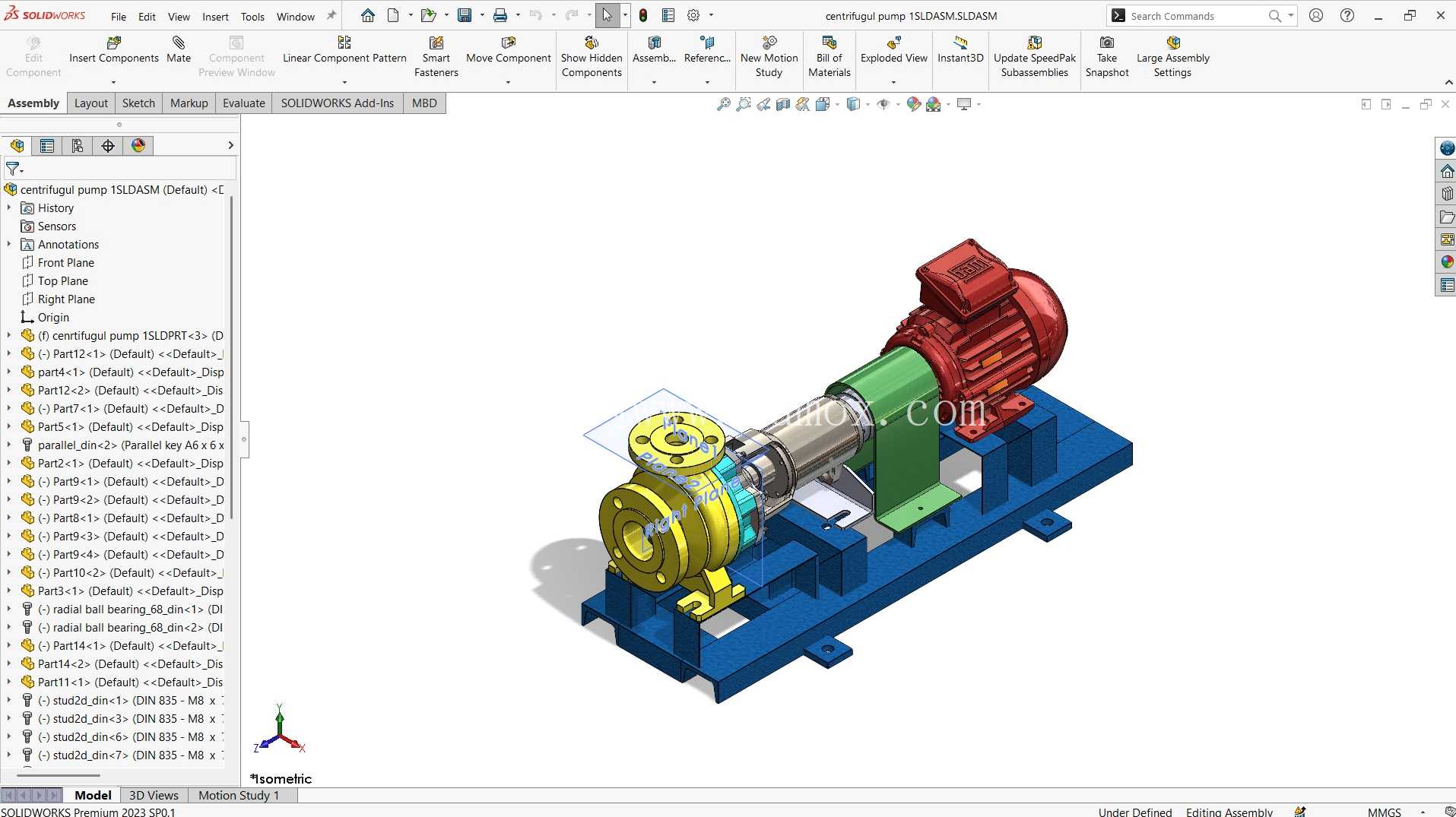

这套带电机的离心泵装配结构，在流体输送场景里的适配性覆盖很广，从常规工业循环水系统、生产工艺流体增压，到中小型厂区的给排水输送、冷却介质循环回路都能匹配，核心作用是通过叶轮高速旋转产生的离心力，对管路内的流体做功升压，克服管路沿程阻力与设备压损，把流体稳定输送到目标工位。整套结构的功能拆分非常清晰，红色的动力端为驱动电机，负责输出额定转速的旋转扭矩，绿色的支撑座承担电机与泵体之间的定位衔接，黄色的泵头部分集成了叶轮、泵壳、进出口法兰，是流体能量转换的核心区域，透明/灰色的刚性联轴器负责在电机轴与泵轴之间传递扭矩，同时补偿两轴之间微量的安装同轴度误差，蓝色的焊接底座是整套设备的安装基准，集成了轴承安装位、地脚固定孔、组件定位面，把所有零散部件整合为一个刚性整体。

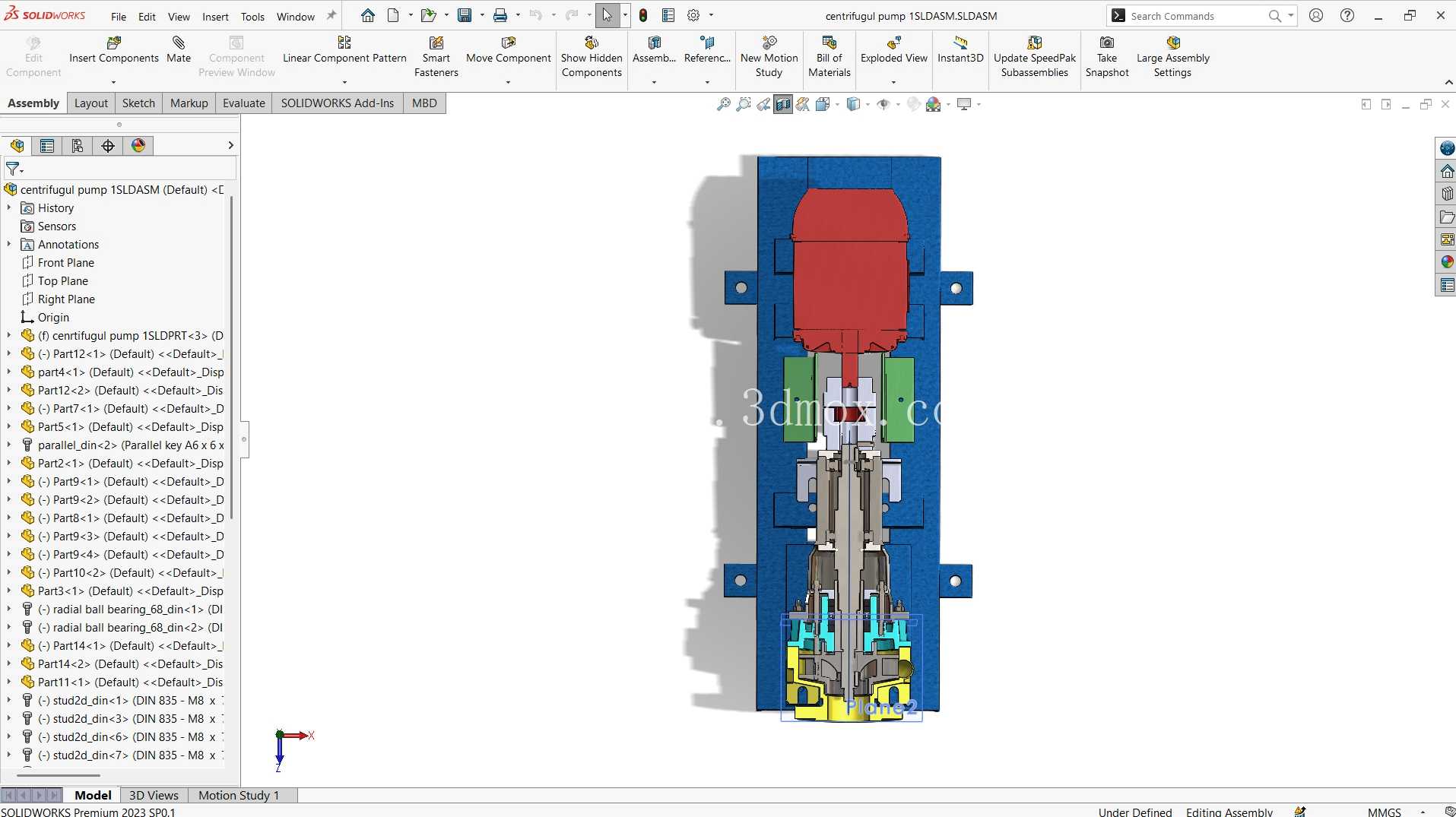

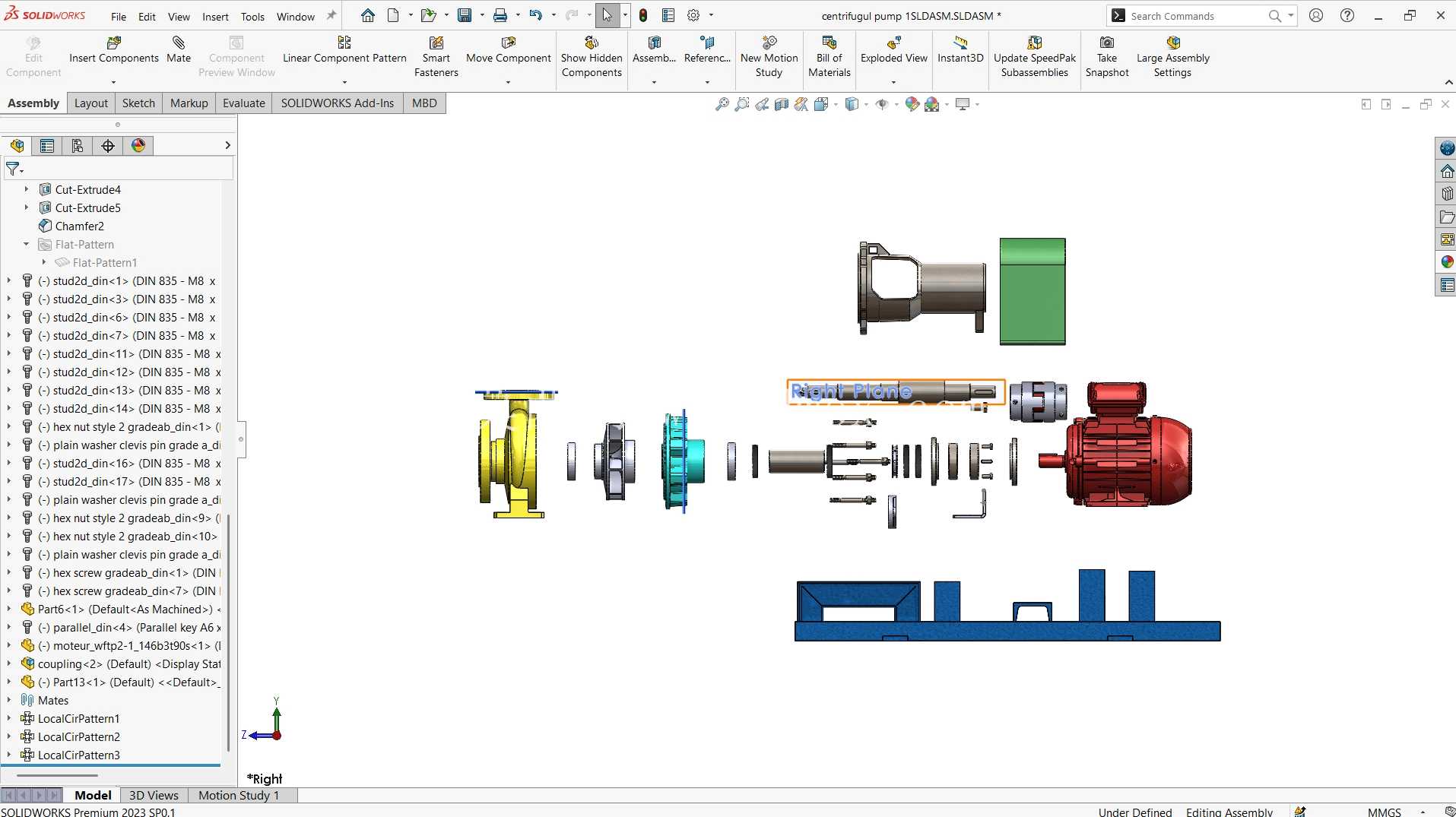

从设计思路来看，建模时优先遵循了实际装配的工艺逻辑，先确定底座的安装基准面，所有部件的装配约束都以底座的加工面为原点展开，避免了多基准叠加带来的装配误差。联轴器部分的建模特意还原了刚性联轴器的螺栓连接结构、键槽配合细节，能直观体现扭矩传递的路径，也方便后续做同轴度校验、扭矩校核的仿真分析。泵头部分的流道结构按照实际水力设计的轮廓还原，叶轮的叶片数量、进出口角度都符合常规离心泵的水力参数，泵壳的蜗室型线平滑过渡，能减少流体在泵腔内的湍流损失。底座的设计兼顾了刚性与安装便利性，底部的地脚螺栓孔预留了足够的安装调整余量，轴承座的安装面设置了定位止口，保证泵轴与电机轴的同轴度调整有可靠的基准，底座上的加强筋布置在受力集中的轴承座下方、电机安装脚位置，避免设备运行时的振动引发结构共振。

安装边界方面，整套设备的重心落在底座的几何中心区域，地脚孔的间距按照常规离心泵的安装规范设置，进出口法兰的端面位置预留了管路连接的操作空间，电机接线盒的位置朝向便于线缆布线的一侧，不会与周边管路、支架产生干涉。泵轴与电机轴的对中空间预留充足，后续现场安装时可以通过调整电机底部的垫片厚度来校准两轴的同轴度，不需要额外拆卸其他部件。轴承位置的密封结构、泵腔的机械密封结构都做了细节还原，能直观看到密封件的安装位置与压缩量，方便后续做密封失效分析、维护备件选型。

对于结构设计从业者来说，这套装配体的建模逻辑完全贴合实际生产的装配流程，所有部件的配合关系都符合机械设计手册的公差要求，没有出现过约束、欠约束的装配问题，运动仿真时可以直观看到叶轮旋转、扭矩传递的完整过程，也能直接导出物料清单用于生产采购参考。对于设备选型人员来说，这套模型能直观呈现离心泵与电机集成后的整体轮廓、安装尺寸、接口位置，不用再对照二维图纸拼凑空间布局，能直接放到厂区管路布局的总装配体里做干涉检查，提前预判安装时可能出现的空间冲突问题，比如进出口管路与墙面的距离、电机散热空间是否充足、维护时拆卸联轴器、更换机械密封的操作空间是否足够。

在流体动力学模拟场景下，这套模型的泵腔流道、叶轮结构可以直接导入仿真模块，划分网格后开展不同流量工况下的扬程、效率、汽蚀性能分析，不需要再重新简化模型。机械工程教学场景中，这套装配体可以用来讲解离心泵的工作原理、装配工艺、轴系对中方法、刚性联轴器的选型要点，比二维图纸更直观，能让学习者快速理解动力端与流体端的衔接逻辑、各部件的受力情况。工业设备布局规划时，这套模型可以作为标准设备单元放到生产线的流体系统布局里，快速统计设备占用的空间、预留的维护通道宽度，优化整个厂区的设备排布方案，避免后期安装时出现空间不足需要重新调整管路的问题。整套结构的紧固件、平键等标准件都按照国标规格建模，没有随意定制非标准连接件，符合实际生产的备件通用化要求，降低后续的维护成本。
