车用涡轮增压器精密结构三维设计

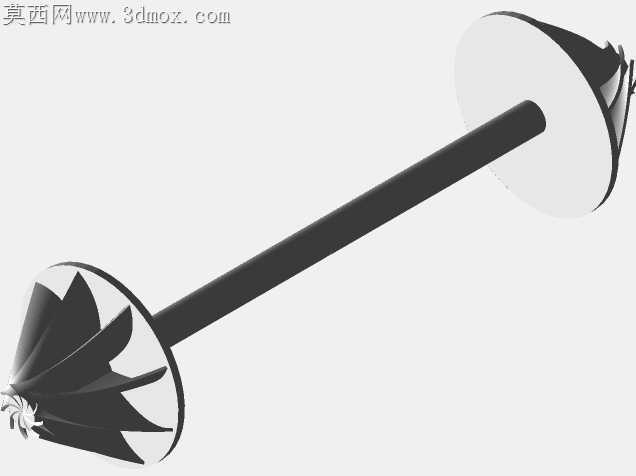

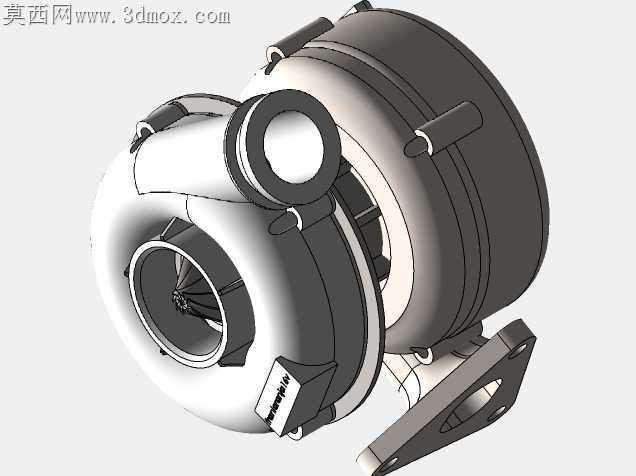

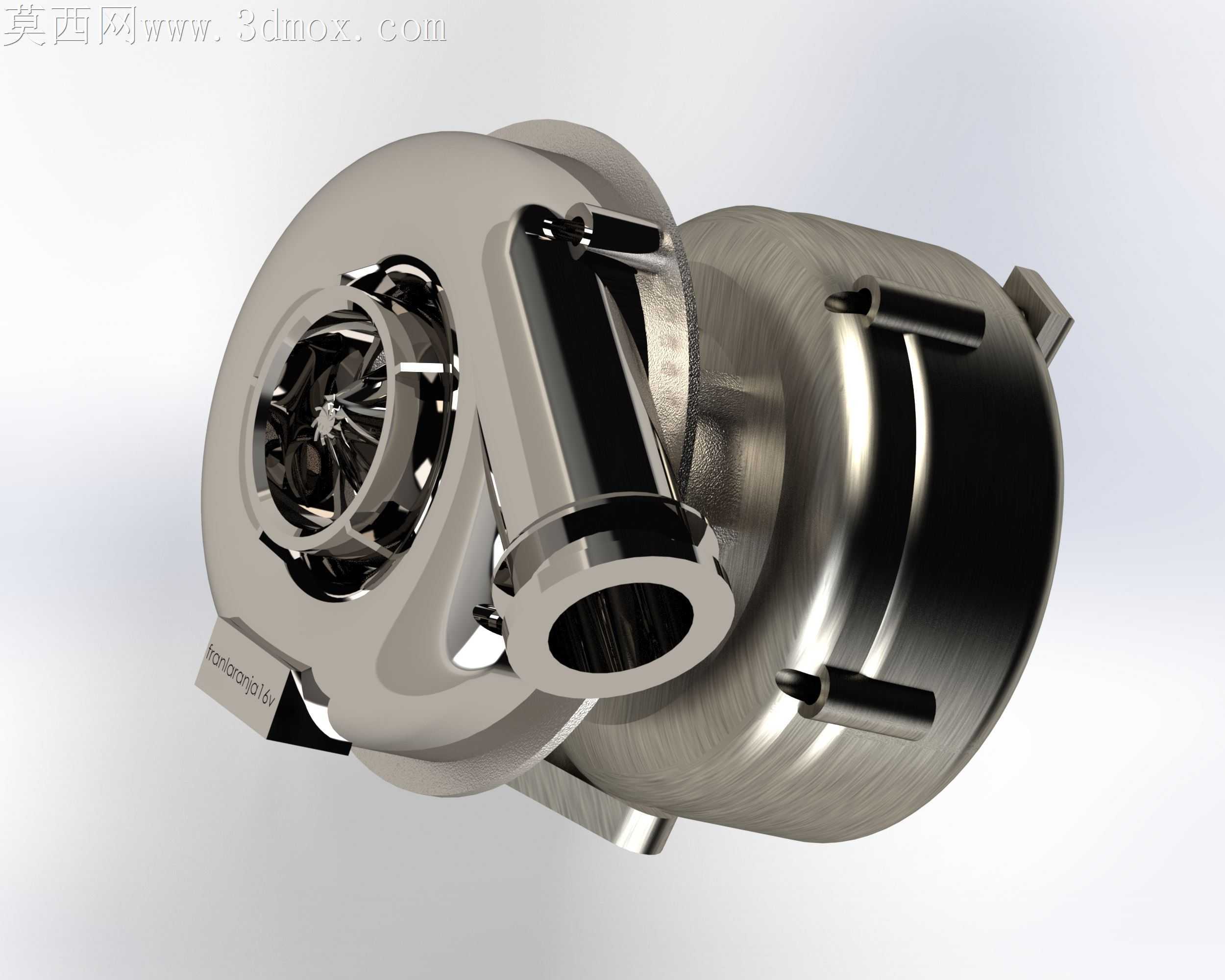

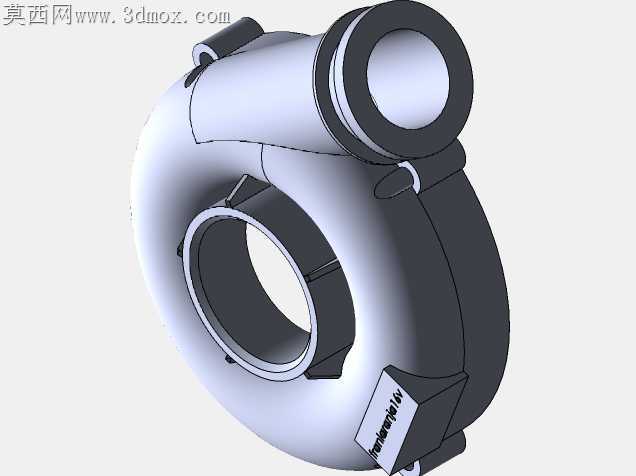

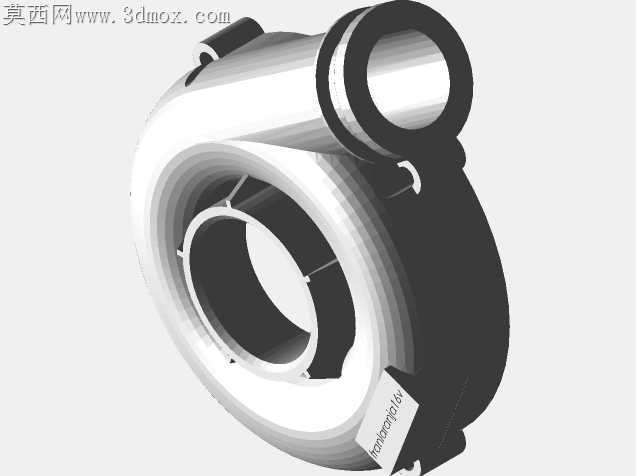

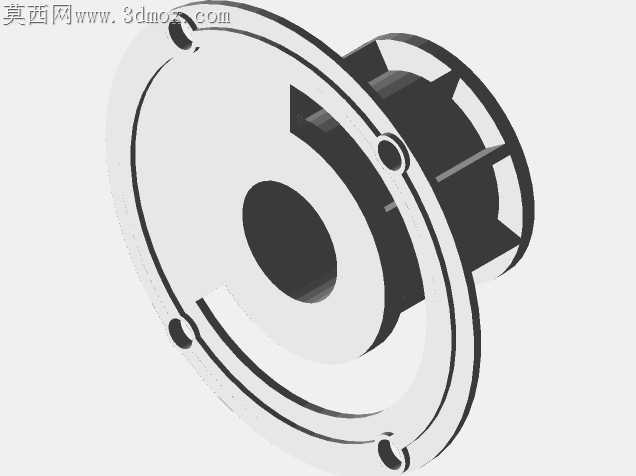

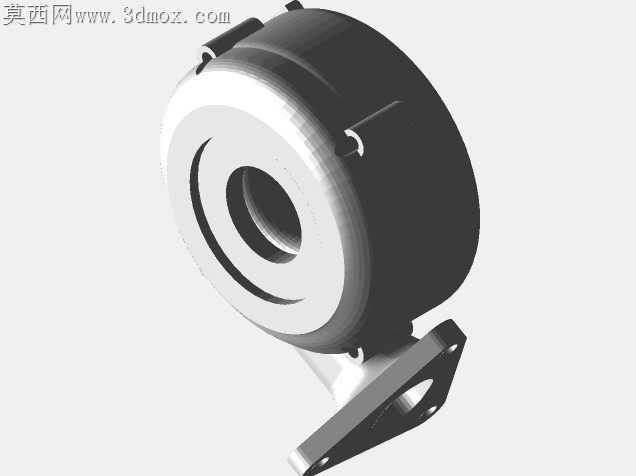

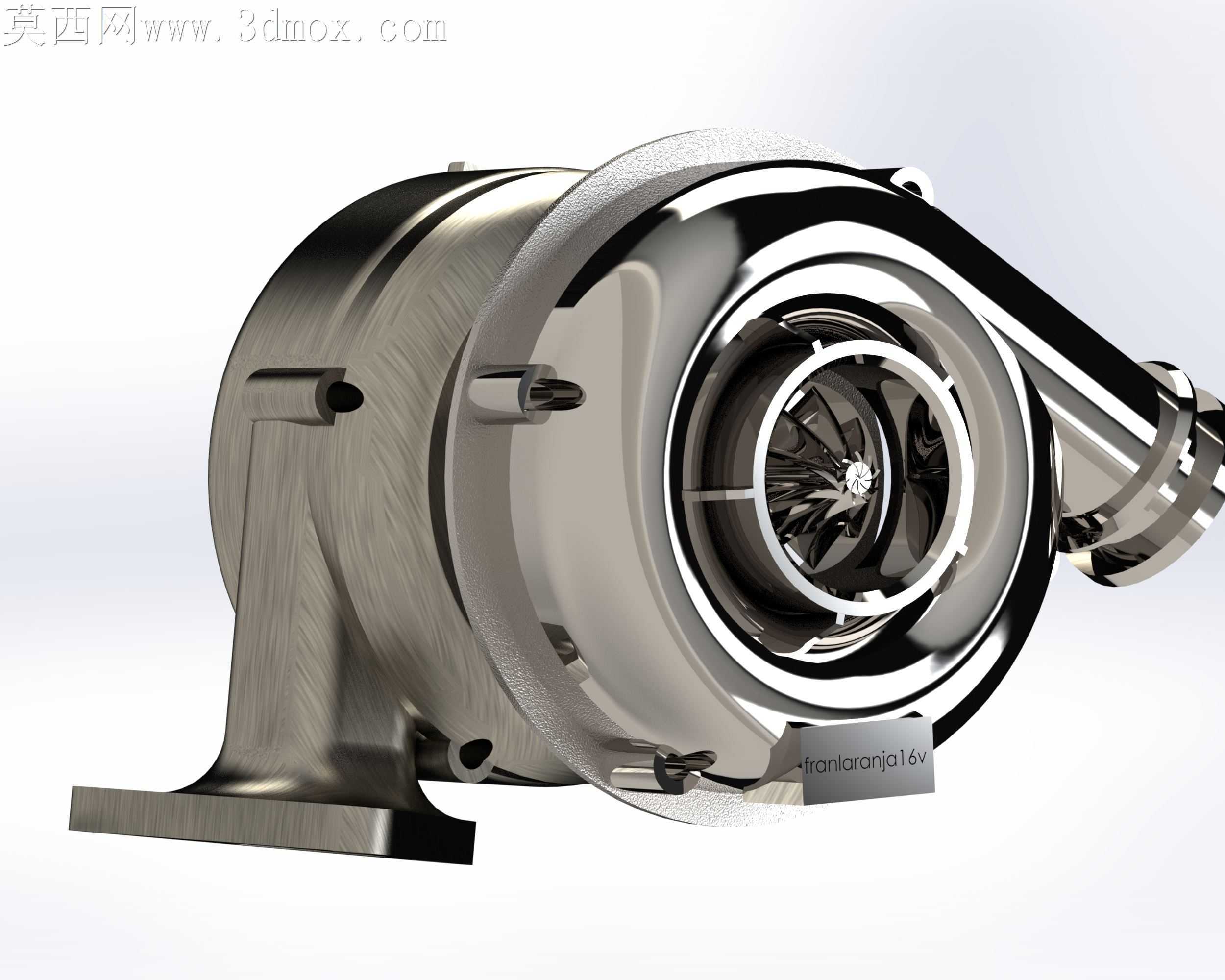

车用涡轮增压器的壳体曲面加工一直是小批量试制环节的痛点，常规三轴铣削走刀时，涡壳流道的变曲率弧面极易出现接刀痕，后续抛光余量不均会直接影响废气流通的顺滑度，甚至引发局部紊流降低增压效率。这款模型在构建压气机壳与涡轮壳的衔接曲面时，特意将安装法兰的定位基准面与流道中心轴线的同轴度公差控制在0.02mm范围内，避免装配后叶轮与壳体出现刮擦隐患。压气机叶轮的叶片曲面做了微小的拔模斜度调整，适配五轴联动加工的摆角行程，不需要二次装夹就能完成叶片型面的精加工，减少装夹定位带来的形位误差。中间体的支撑脚结构做了加厚过渡处理，铸造时不会因为壁厚差过大产生缩松缺陷，安装孔的位置预留了0.1mm的铰削余量，方便现场装配时根据发动机舱的实际安装偏差做微调。旁通阀的连接臂与壳体的铰接位置做了间隙补偿设计，高温工况下金属热膨胀不会导致阀板卡滞，能精准控制增压压力的上限。涡壳出口的法兰密封面做了0.05mm的平面度要求，搭配金属密封垫时不会出现废气泄漏，避免增压压力损失。叶轮与轴的配合面做了渐开线花键结构的细节还原，装配时能保证周向定位精度，高速旋转时不会出现打滑偏移。壳体表面的散热筋布局顺着气流方向排布，既不增加额外的风阻，又能提升高速运转时的散热效率，避免中间体的润滑油因为温度过高提前碳化失效。所有过渡圆角都避开了应力集中的敏感位置，长期承受交变热应力与振动载荷时，不会在圆角处萌生疲劳裂纹。
