铃木Samurai1000越野分动箱三维扫描数模

这款分动箱是硬派四驱越野车型传动系统的核心部件，主要应用在非承载式车身的轻型越野车上，负责把变速箱输出的动力按需分配给前后驱动桥，同时可通过挡位切换实现两驱、高速四驱、低速四驱的模式切换，满足铺装路面行驶、非铺装路面穿越、极端越野攀爬等不同工况的动力传递需求。在实际越野场景中，低速四驱挡位可通过齿轮组放大发动机输出扭矩，帮助车辆攀爬陡坡、通过泥泞或松软沙地等附着力极低的路段，高速四驱则适合雨雪湿滑路面、砂石路面的高速行驶，提升行驶稳定性，两驱模式则用于日常城市铺装道路行驶，降低传动系统损耗，提升燃油经济性。

从结构设计来看，该分动箱采用铸铁壳体，具备足够的结构强度，可承受越野工况下大扭矩输入带来的冲击载荷，壳体表面设置有多道加强筋，既可以提升壳体刚性，避免大负载下壳体变形导致齿轮啮合精度下降，也能增大散热面积，帮助齿轮油在长时间大负荷工作时散发热量，避免油温过高导致润滑性能下降。箱体上设置有三个法兰连接接口，分别对应变速箱动力输入、前桥动力输出、后桥动力输出，接口位置的安装面经过精加工处理，平面度与同轴度公差控制在合理范围，保证连接后传动轴的运转同轴度，降低高速运转时的振动与异响。

从安装边界来看，该分动箱的安装吊耳位置与原车变速箱、车架横梁的安装点位完全匹配，不需要额外改动安装支架即可实现原位装配，输入轴与变速箱输出轴采用花键连接，花键参数与原厂部件完全一致，可保证动力传递的可靠性，避免花键磨损打滑。前后输出轴的法兰盘规格与原厂传动轴连接法兰匹配，可直接对接原车传动轴，不需要改动传动轴长度或连接结构。箱体侧面预留有换挡机构的安装位置，可适配原厂机械式换挡拉杆，实现挡位的可靠切换，同时箱体上设置有齿轮油加注口、放油口以及油位检查口，位置设计符合整车底盘的布局要求，日常维护时不需要拆卸周边部件即可完成换油操作。

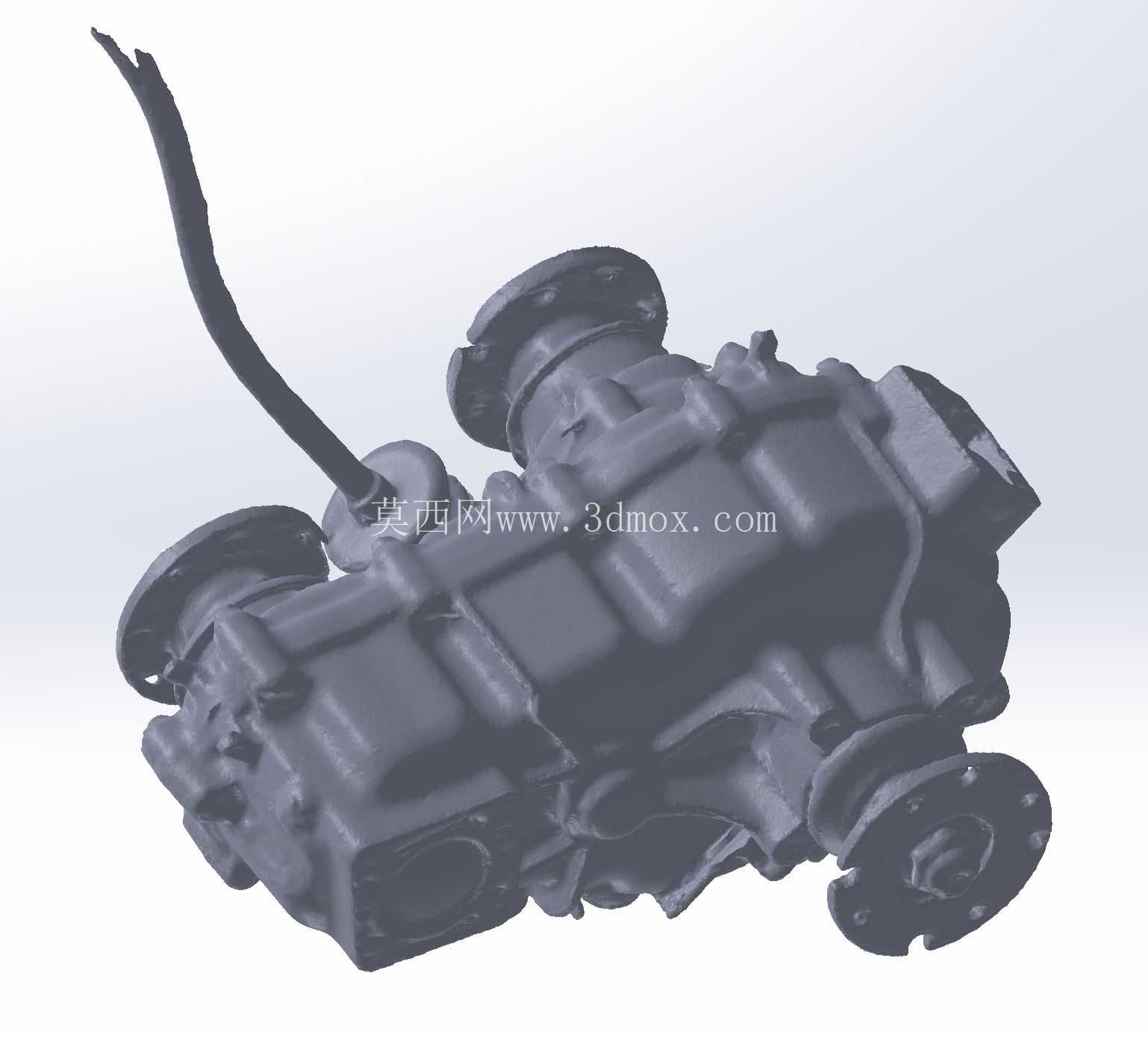

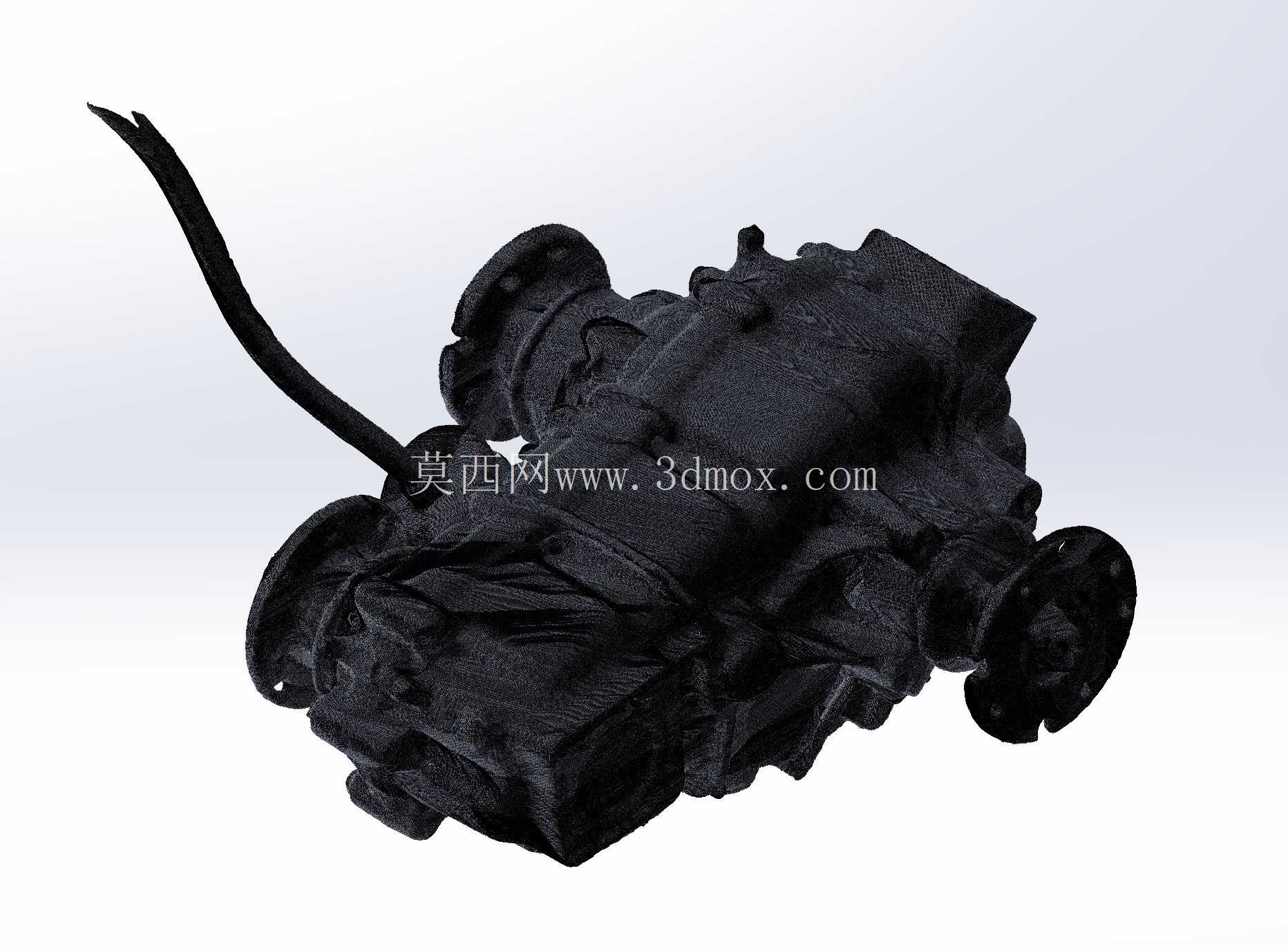

在三维建模层面，该数模通过三维扫描逆向生成，完整还原了实物分动箱的所有外部结构特征，包括壳体的铸造纹理、安装孔位的位置与尺寸、法兰盘的连接孔分布、换挡轴的伸出位置、吊耳的结构尺寸等，所有配合面的尺寸精度控制在合理公差范围内，可用于越野车辆的改装设计、传动系统匹配计算、底盘布局干涉检查等工作。在进行整车改装时，设计人员可直接将该数模导入整车装配环境，核对分动箱与周边排气系统、车架横梁、传动轴、护板等部件的间隙，避免改装后出现运动干涉，也可基于该数模设计分动箱护板、降低安装位的转接支架等改装部件，不需要反复对实车进行测量，大幅提升改装设计的效率，降低试错成本。

在功能特性上，该分动箱的齿轮组采用斜齿设计，相比直齿齿轮传动更加平稳，运转噪音更低，适合长时间高速行驶，同时齿轮采用高强度合金钢材质，经过渗碳淬火处理，齿面硬度高，芯部韧性好，可承受大扭矩冲击，满足极端越野工况下的使用需求。分动箱内部设置有同步器机构，可在车辆低速行驶时实现两驱与高速四驱的切换，不需要停车操作，提升复杂路况下的操作便利性。箱体的密封结构采用耐油橡胶油封，可适应底盘下方的泥水、灰尘等恶劣环境，避免齿轮油渗漏以及外界杂质进入箱体内部，延长齿轮与轴承的使用寿命。
