木工板材多纵切进料锯切设备结构

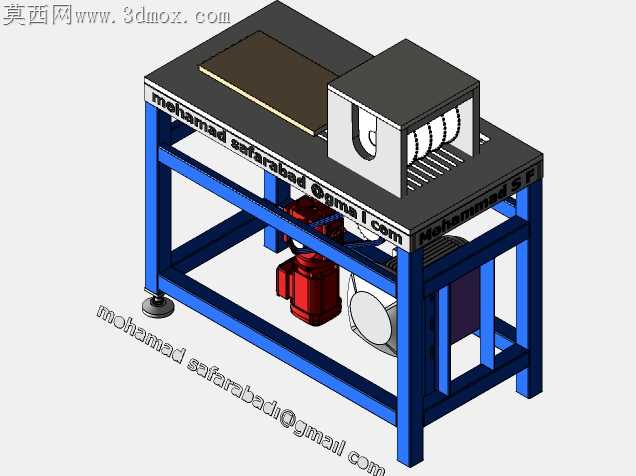

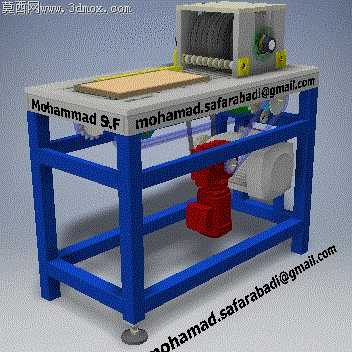

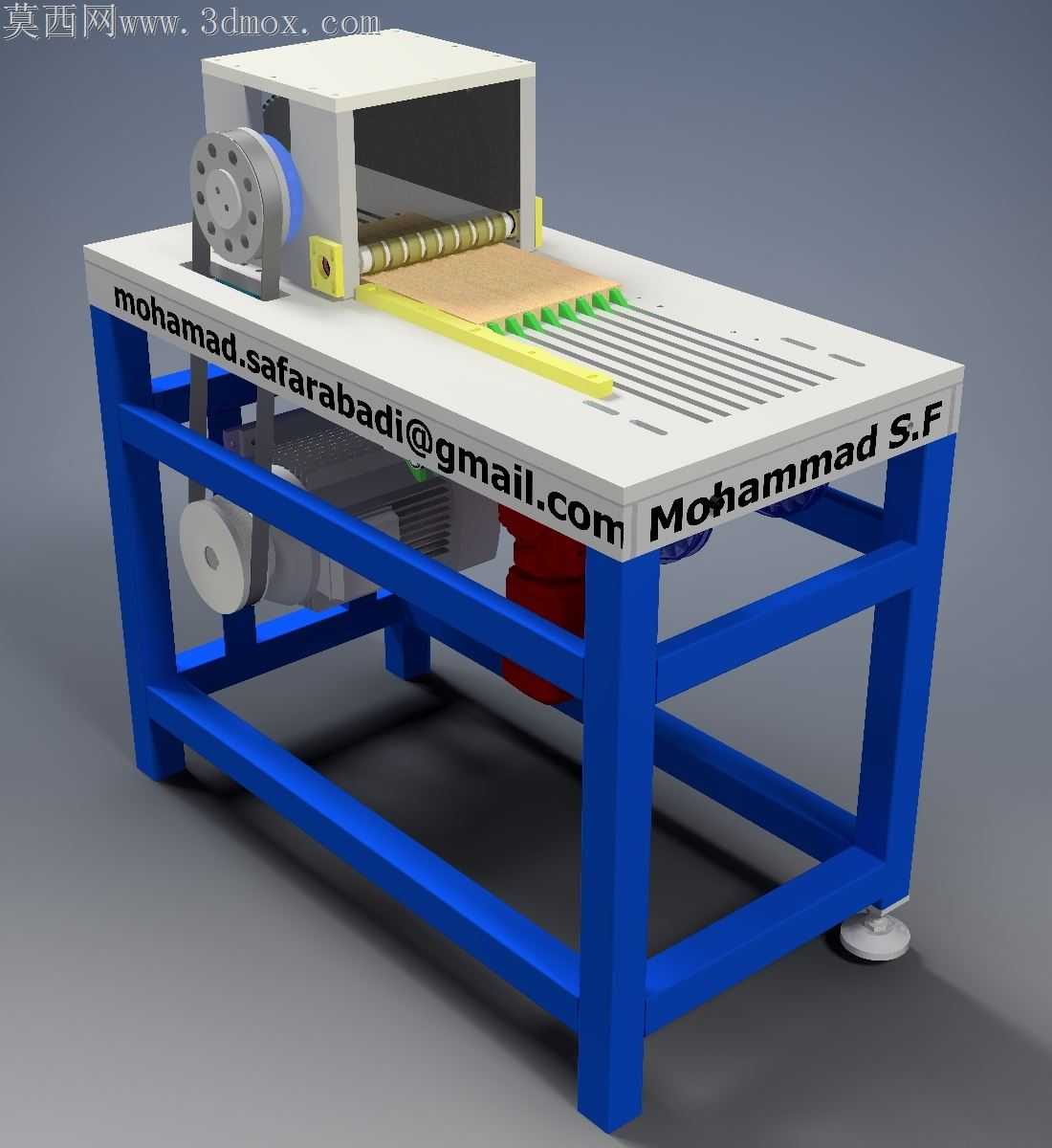

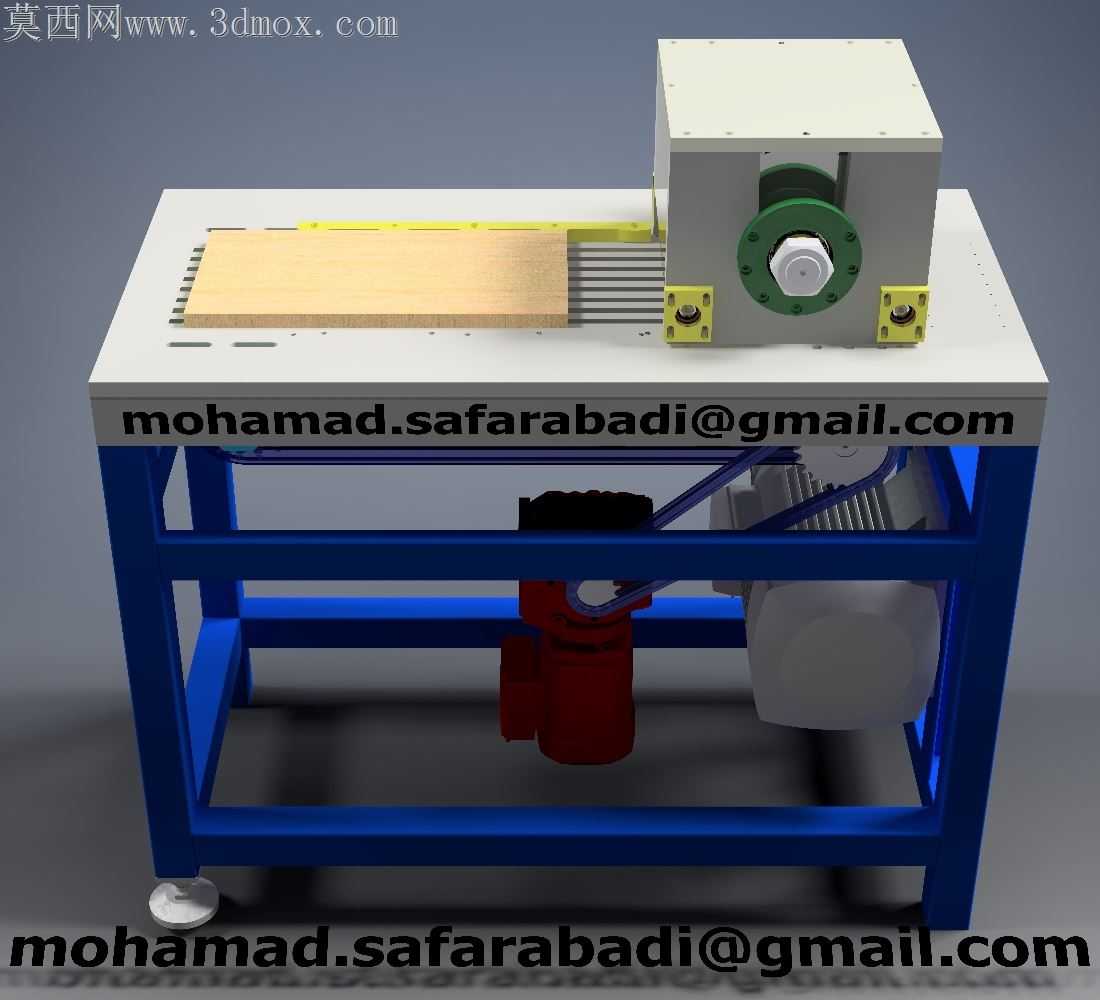

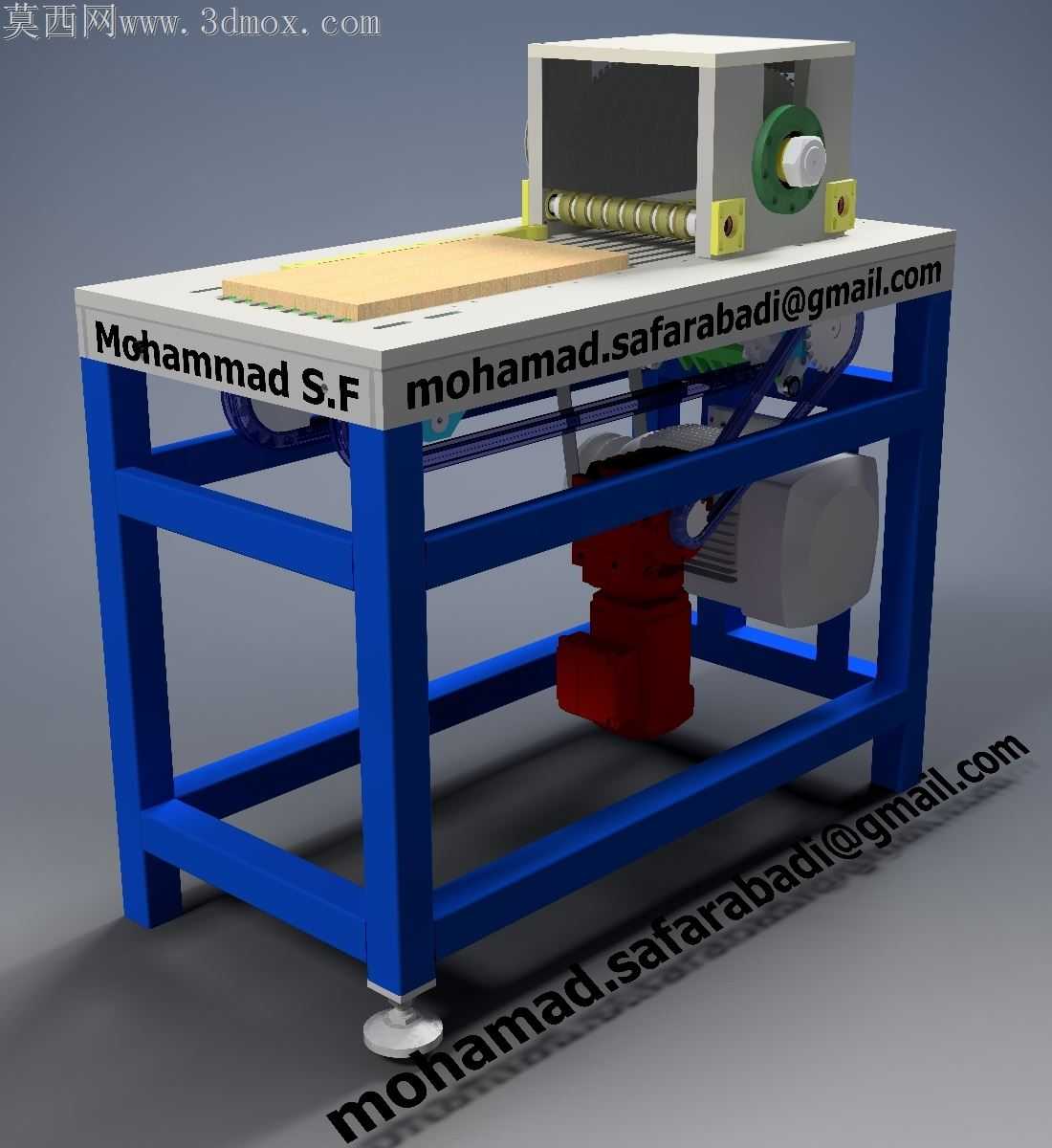

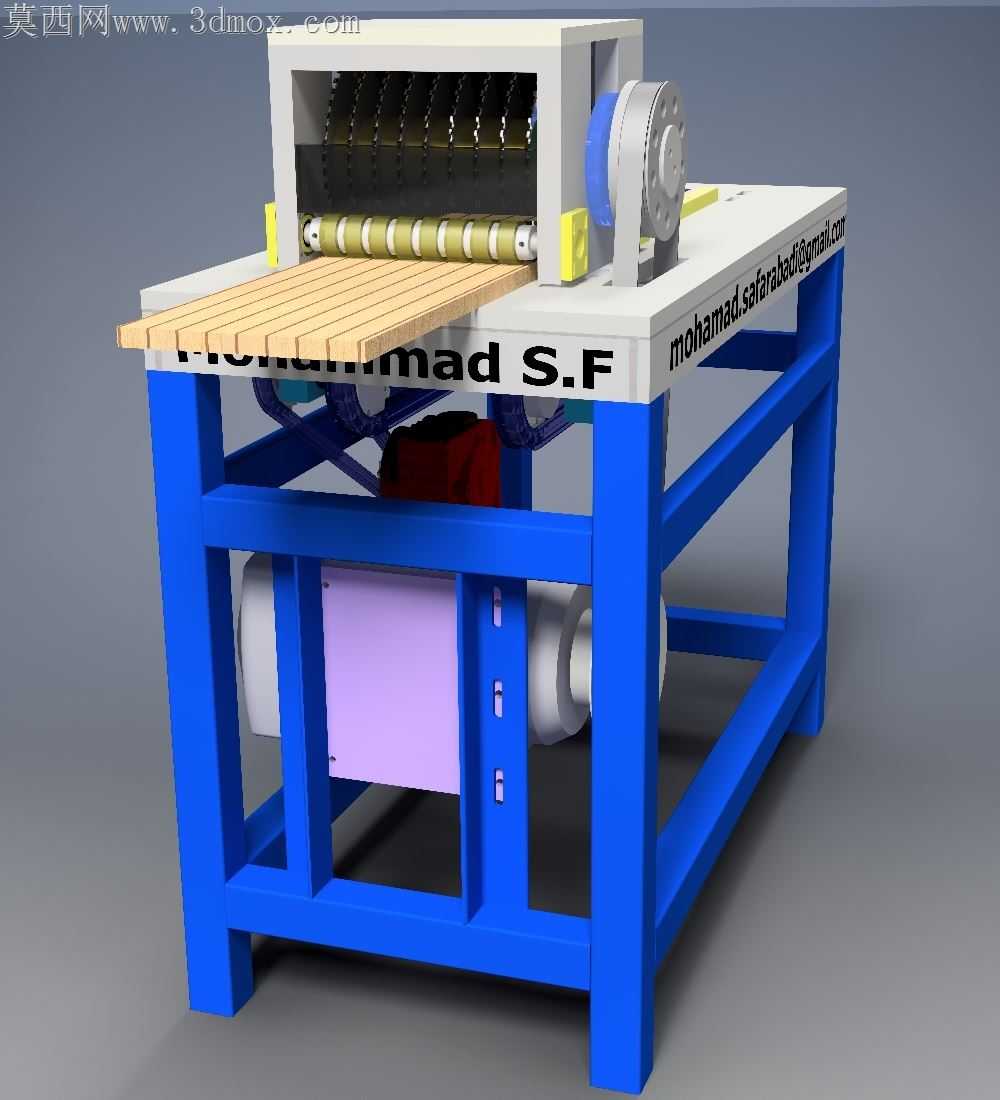

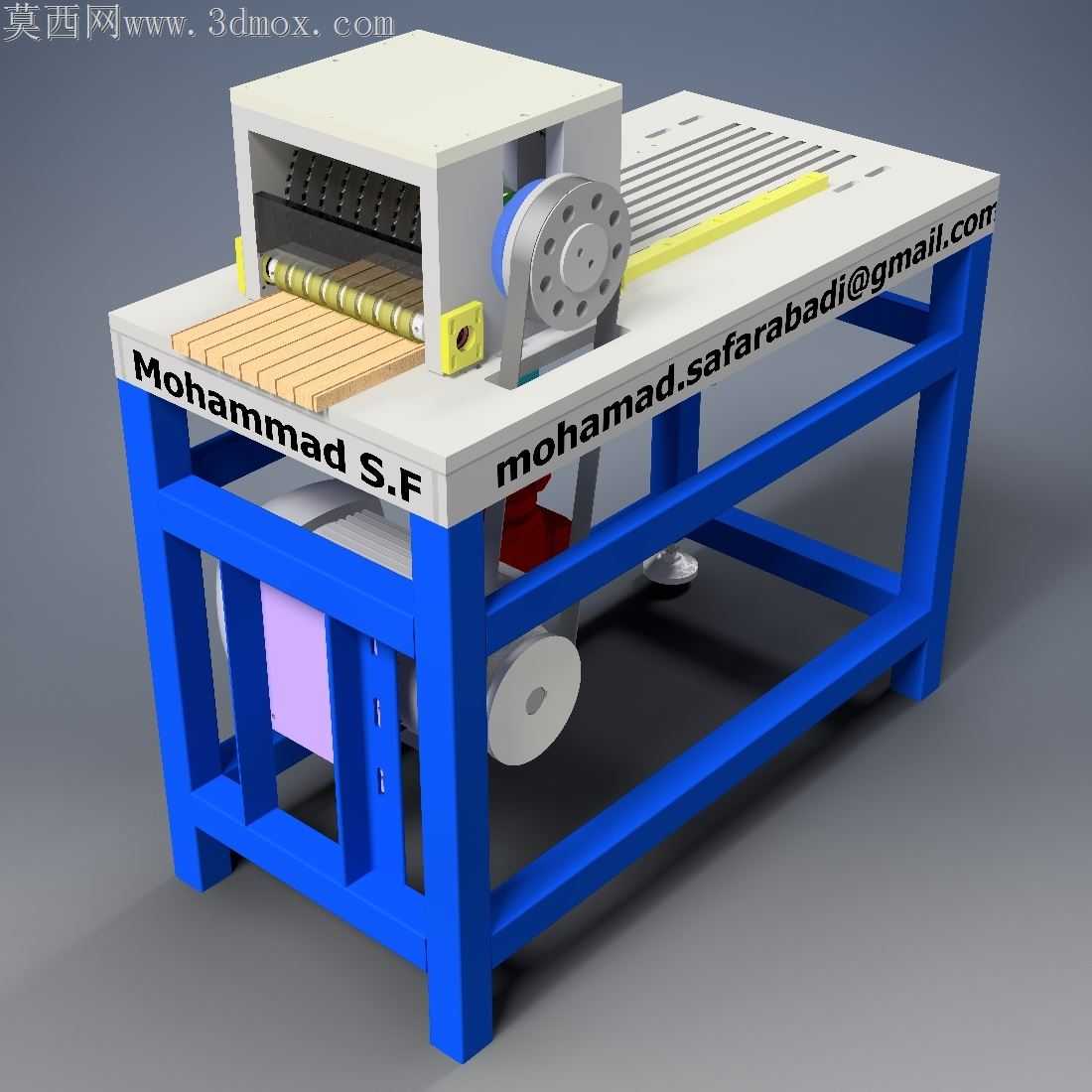

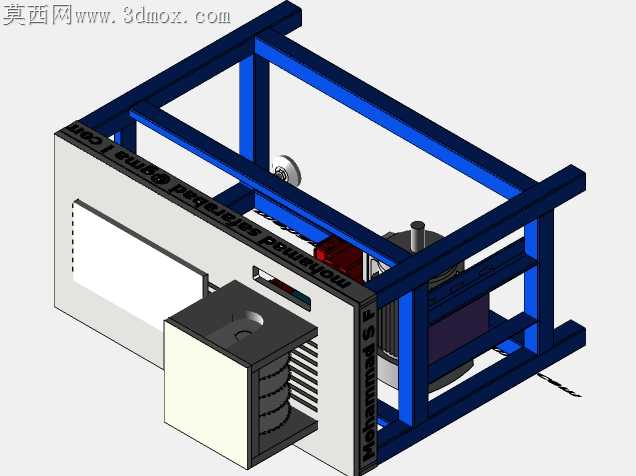

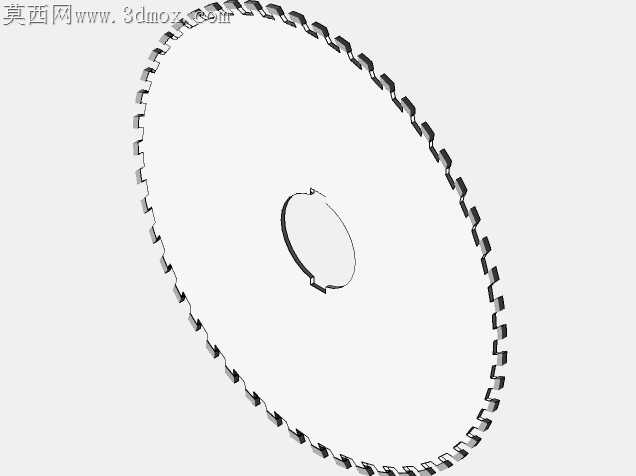

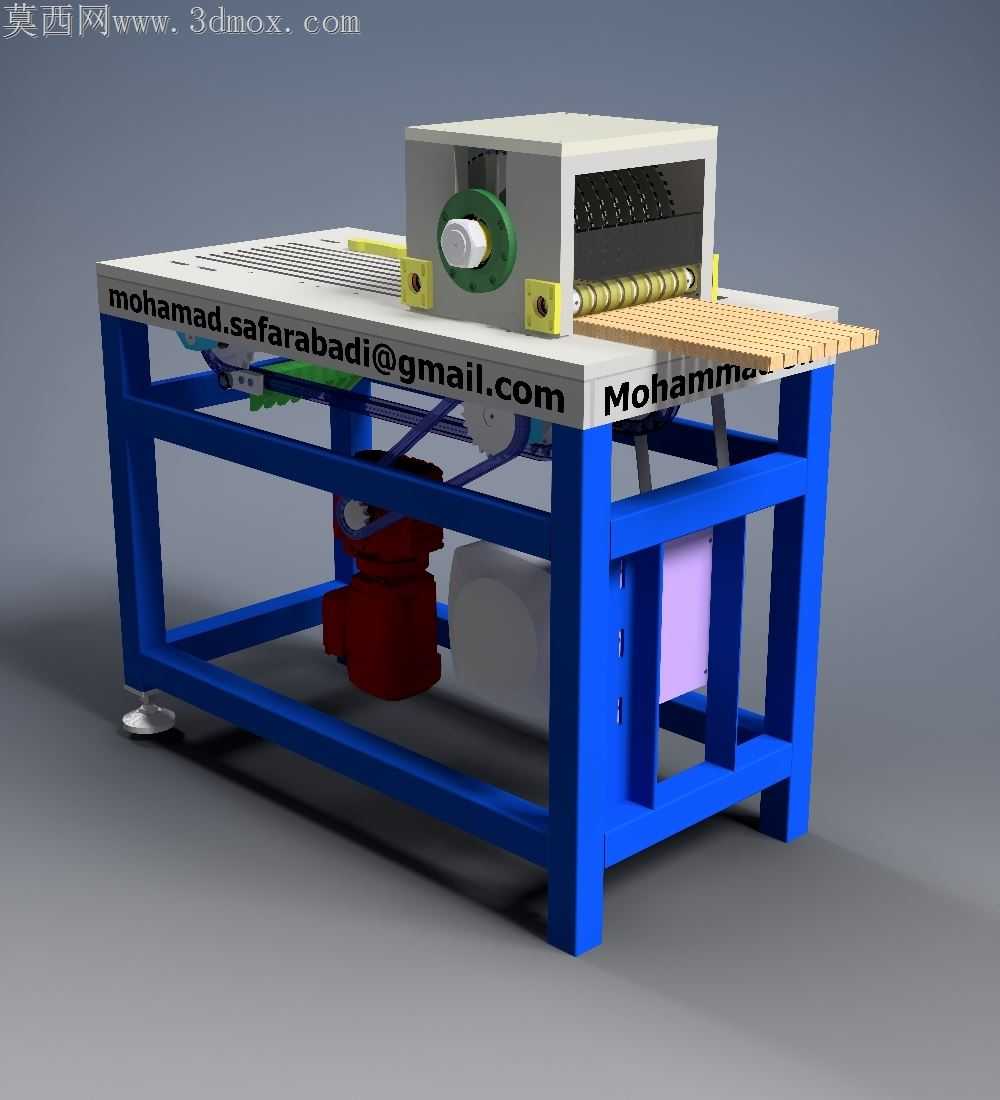

木工板材批量纵切加工现场，最常出现的问题就是进料跑偏导致锯路歪斜、多片锯片受力不均崩边，还有机架共振带来的锯切面波浪纹，这套锯切设备的结构设计，刚好从加工适配的角度把这些现场痛点逐一落地解决。蓝色方管焊接的机架没有做多余的轻量化镂空，四根立柱和三层横撑的连接位置都加了三角加强筋，底部配可调脚杯，不是为了视觉上的规整，是因为锯切作业时电机和锯片的高频振动会顺着机架传导，足够刚性的框架能把振动幅度压到最低，避免锯片切削时出现径向跳动，加工出来的板材切面不用二次刨修就能直接进入下道工序。工作台面的进料辊组排布暗藏巧思，靠近锯切腔的压辊间距比进料端更密，板材进入切削区时不会因为单侧受力翘起，送料方向的导向条做了可调节的沉头安装位，加工不同宽度的板材时不用整体拆卸台板，松开沉头螺丝就能调整导向间距，适配常规家装板材、细木工板的多规格纵切需求。传动端的齿轮箱没有直接固定在台板下方，而是通过减震垫块和机架横撑连接，电机输出端和齿轮箱输入轴的同轴度公差控制在0.02mm以内，避免长期高负载运转出现轴封漏油、齿轮打齿的问题，锯片安装位的主轴做了加长防尘设计，木屑切削产生的粉尘不会顺着轴缝进入轴承腔，日常维护只需要定期清理台面积屑槽，不用频繁拆解主轴更换密封件。下方的传动滑轮组特意做了下沉式安装，皮带张紧度调节螺栓设在机架外侧，不用伸手到机架内部就能调整皮带松紧，换产调试的时候能省不少停机时间。锯切腔的防护壳做了快拆式的卡扣连接，日常更换锯片、清理腔体积屑的时候不用拧下一圈固定螺丝，掀开卡扣就能打开防护壳，同时防护壳和机架之间留了均匀的排屑缝隙，切削产生的木屑不会在腔内堆积卡滞锯片。进料端的台板做了微倒角处理，板材推送的时候不会被台板边缘刮伤底面，压辊表面包了防滑橡胶层，推送板材时不会压出明显压痕，表面光洁度能满足成品板材的交付要求。整套结构没有冗余的装饰性设计，每一处连接、每一个安装位的尺寸都对应木工加工现场的实际操作习惯，从进料、压料、锯切到排屑的全流程都考虑到了现场加工的适配性，不会出现理论建模完美、落地加工时处处卡壳的问题。
