24V常开型重型车用继电器结构设计

在商用车、工程作业车辆的电气控制系统里，大电流通断的控制可靠性直接决定了整车用电设备的运行稳定性，这类场景下普通小功率继电器无法承载持续大电流的冲击，重型继电器就成了动力回路控制的核心元件。本次呈现的这款24V常开型重型继电器，主要针对车载24V电气平台设计，适配柴油动力商用车、重型工程机械、特种作业车辆的大电流负载通断需求，比如启动电机辅助控制、大功率工作灯组供电、液压系统电磁阀组驱动、车载附加用电设备的主回路控制等场景，能够在车载颠簸、宽温域变化、粉尘油污侵蚀的复杂工况下保持稳定的触点通断性能。

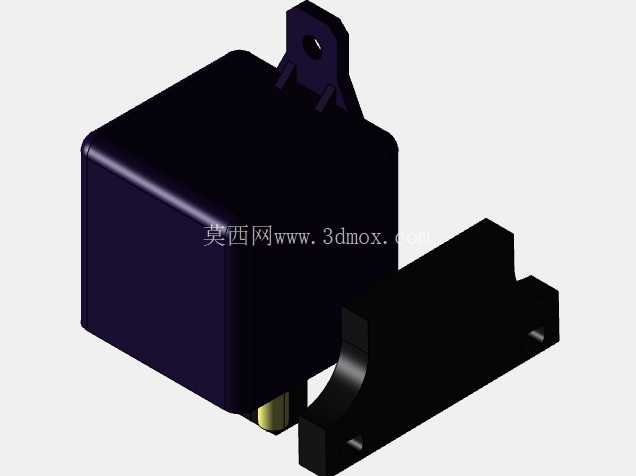

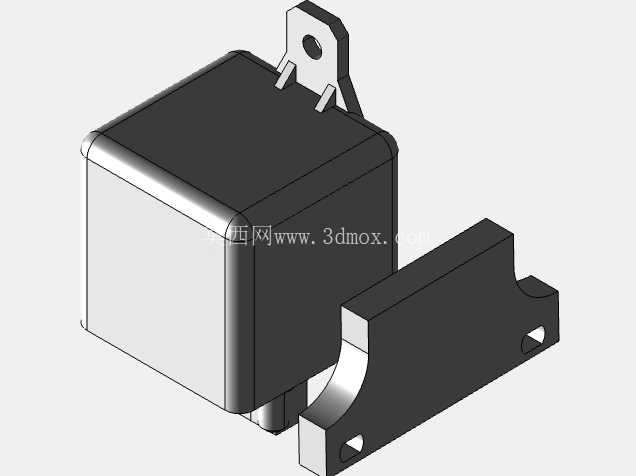

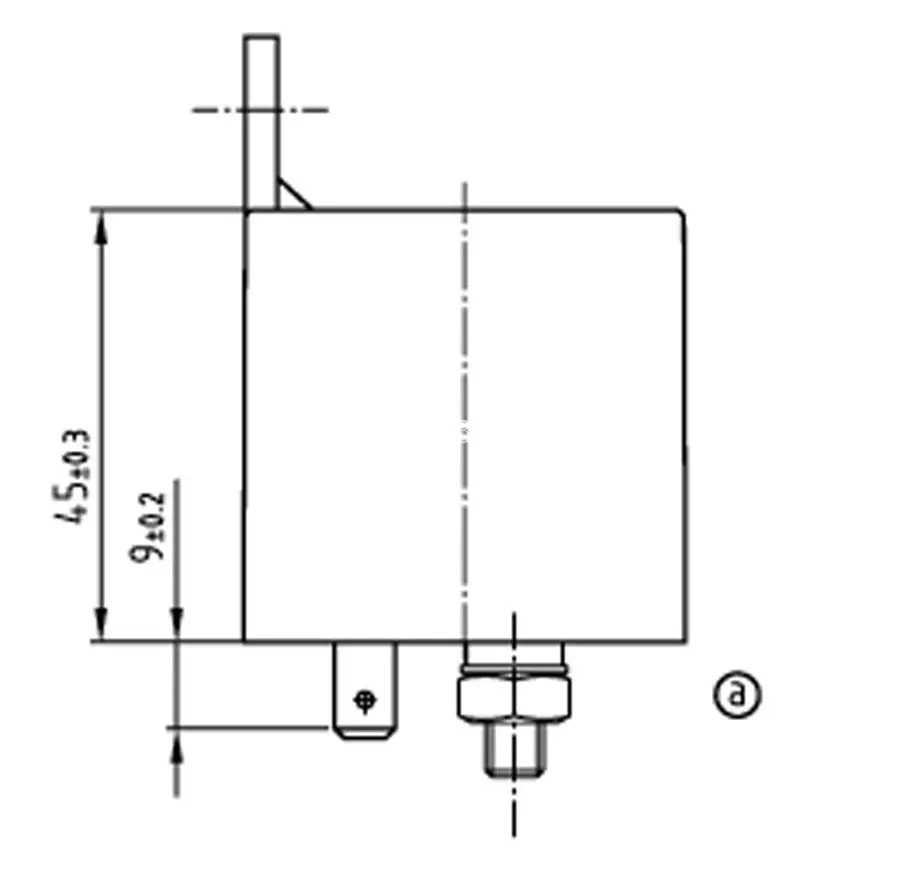

从结构设计层面来看，这款继电器采用方正密封式壳体设计，壳体主体为高强度绝缘工程塑料材质，表面做了哑光抗老化处理，能够抵御车载环境下的油污、轻度酸碱腐蚀以及紫外线老化，避免长期使用后壳体开裂导致内部触点受潮氧化。壳体顶部集成了带安装孔的固定支耳，支耳与壳体为一体化注塑成型结构，安装孔位做了金属衬套预埋处理，避免螺栓锁紧时塑料壳体出现应力开裂，安装时可以通过单螺栓穿过支耳孔实现快速固定，也可以配合扎带辅助绑定，适配车身钣金、电器舱安装支架等多种安装基面，安装边界灵活，不需要预留过大的操作空间。

触点部分采用常开式设计，也就是线圈未通电时主回路处于断开状态，线圈得电后产生电磁吸力带动衔铁动作，实现主触点的闭合导通，这种设计能够保证车辆熄火断电状态下主回路完全断开，避免用电设备异常馈电。主触点采用银合金材质，具备优秀的抗电弧烧蚀能力，能够承载短时间的大电流冲击，避免触点粘连失效，触点接触压力经过精准调校，既保证导通时接触电阻足够小，减少大电流通过时的触点发热，也能在车辆颠簸工况下避免触点出现瞬间跳开的误动作。线圈部分做了绝缘灌封处理，能够抵御车载环境下的振动与潮气侵入，保证线圈长期工作的绝缘性能，24V的额定工作电压完全匹配重型车辆的车载电气系统电压范围，不会出现电压适配问题。

接线端从壳体底部引出，引脚排布做了防呆设计，区分线圈控制引脚与主回路功率引脚，避免安装时出现接线错误，引脚采用镀锡铜质材质，具备良好的导电性与抗氧化能力，既可以适配插接式连接器快速接线，也可以通过压接接线端子实现螺栓固定式接线，适配不同车辆的线束改装与装配需求。整体外形尺寸紧凑，方正的壳体结构能够充分利用电器舱内的方正安装空间，不会出现异形结构导致的空间浪费，壳体边角做了圆弧过渡处理，避免安装过程中尖锐边角划伤线束绝缘层。

在实际选型应用中，这类重型继电器通常布置在靠近用电负载的位置，能够缩短大电流回路的线束长度，减少线束上的电压降与功率损耗，同时降低大电流长距离布线带来的安全隐患。设计过程中充分考虑了车载工况的振动特性，内部衔铁与触点支撑结构都做了防松限位设计，在持续振动环境下不会出现结构移位、触点间隙变化的问题，保证通断动作的一致性。壳体的密封结构能够阻挡日常洗车的水雾、行驶过程中溅起的泥水进入继电器内部，提升元件的环境适应能力，不需要额外加装防水防护外壳就可以在发动机舱、底盘电器舱等位置安装使用。

不同于普通民用小型继电器，这款重型继电器的触点行程与吸合压力都针对大电流负载做了优化，吸合动作干脆，断开时能够快速拉断电弧，减少电弧对触点的烧蚀，延长元件的使用寿命。在三维建模过程中，对安装支耳的受力情况做了模拟验证，确保螺栓锁紧时的应力分布均匀，不会出现局部应力集中导致的壳体损坏，同时对内部电磁机构的动作行程做了干涉检查，保证衔铁动作过程中不会与壳体、线圈骨架出现卡滞，确保动作可靠性。对于从事车载电气系统设计、工程车辆改装、电器元件选型的结构工程师来说，这个模型能够直接用于电器舱的布局干涉检查、安装支架的匹配设计，也可以作为同类型继电器产品结构设计的参考样本，帮助工程师快速掌握重型车载继电器的结构特点与安装边界要求，减少选型与设计过程中的匹配误差。
