带散热通风结构的工业设备钣金屏蔽箱体

这款钣金屏蔽箱体主要面向工业电子设备的内置安装场景，常见于工控模块、小型阀组控制单元、信号采集终端这类需要电磁屏蔽同时兼顾散热需求的设备配套，在车间控制柜内、嵌入式设备机架、户外小型测控终端内部都能见到这类结构的应用，核心作用是为内部电路板、敏感电子元件提供物理防护与电磁屏蔽，避免外界电磁干扰影响元件工作精度，同时隔绝内部元件产生的电磁辐射向外泄漏，满足工业现场的电磁兼容要求。

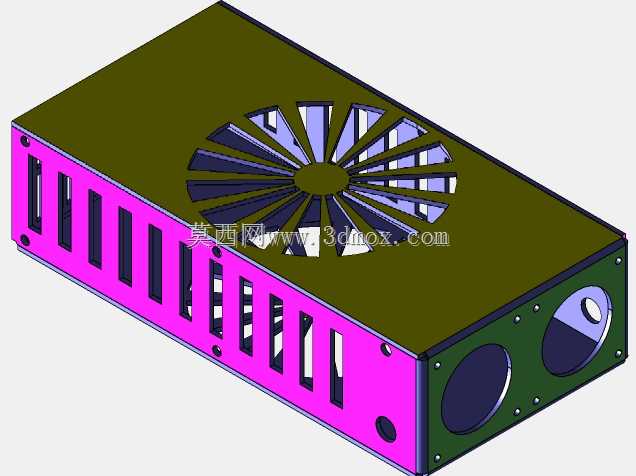

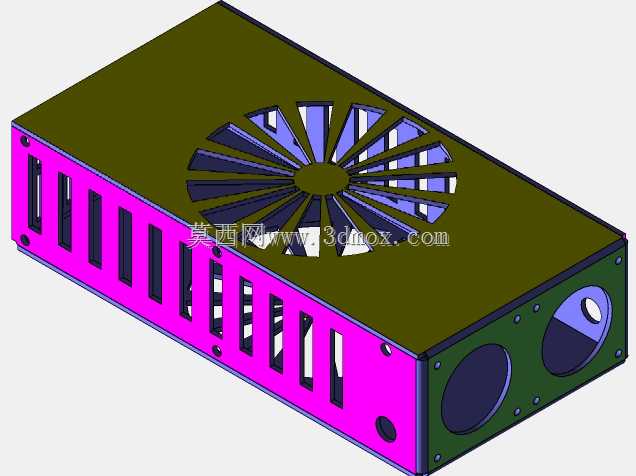

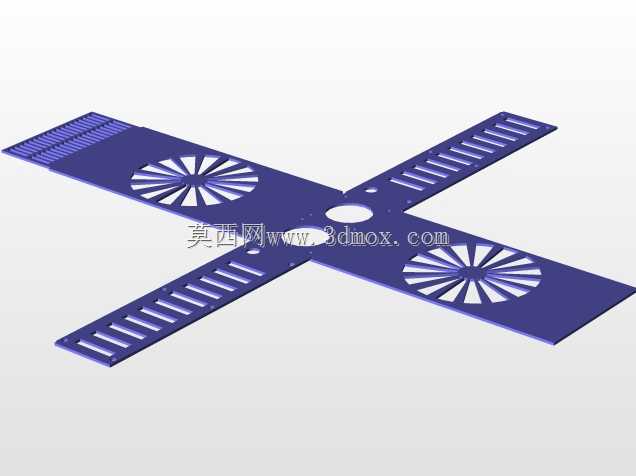

从结构设计来看，箱体采用分体拼接式钣金结构，主体由折弯成型的板材拼接而成，加工时可通过数控冲床完成开孔、激光切割完成异形轮廓加工，再经折弯工序成型各面结构，拼接处可通过点焊或者拉铆完成固定，加工工艺成熟，适合小批量定制或者批量量产。箱体顶面设计了辐条式圆形通风开孔，这种开孔结构在保证通风面积的同时，尽可能减少了大尺寸开孔对屏蔽效能的影响，辐条的宽度与开孔间隙经过匹配，既可以让内置轴流风扇的气流顺利通过，带走内部功率元件产生的热量，又能避免大尺寸开孔导致电磁屏蔽能力大幅下降，辐条的排布角度也经过考量，不会在风扇运转时产生额外的风切噪音。箱体侧面设计了多组长条型通风槽，槽孔的长度方向与箱体长度方向一致，这类槽孔可以配合顶面的风扇形成完整的散热风道，气流从侧面槽孔进入箱体内部，流经发热元件后从顶面的辐条孔排出，形成稳定的对流路径，避免内部出现热量淤积的死角。箱体端面设计了两个圆形开孔，这类开孔主要用于外接线缆的穿入、安装航空插头或者外接信号接头，开孔边缘预留了安装孔位，可以直接固定接头法兰，不需要额外做安装支架，减少装配工序。

在安装边界方面，这款箱体的外形为规整长方体结构，所有边角均做了折弯压边处理，没有尖锐的外露毛边，避免装配时划伤操作人员，同时压边结构也提升了箱体整体的结构刚度，减少薄钣金带来的形变问题。箱体各面的安装孔位均做了内翻边处理，一方面提升孔位的结构强度，避免螺丝锁附时出现钣金变形，另一方面翻边结构可以引导螺丝顺利对位，提升装配效率。箱体的内部预留了足够的安装空间，可以容纳标准尺寸的PCB板、小型电源模块、散热风扇等元件，内部侧壁可以预留凸包或者安装螺柱，直接固定内部元件，不需要额外加装安装支架，充分利用箱体内部空间。

在功能特性上，这款箱体的钣金材质本身具备良好的导电性能，拼接处只要保证导电连续性，就可以实现良好的电磁屏蔽效果，相比塑料外壳，在工业强电磁干扰场景下的适配性更强。箱体表面可以根据使用场景做喷塑、镀锌或者阳极氧化处理，提升防锈防腐蚀能力，适配车间多尘、潮湿的使用环境。箱体的所有开孔均做了去毛刺处理，避免穿线时划伤线缆绝缘层，造成短路隐患。侧面的通风槽开孔宽度控制在合理范围，既保证通风量，又可以避免较大的异物掉入箱体内部，造成内部元件短路。顶面的辐条式开孔中心预留了风扇安装位，可以直接适配标准尺寸的轴流风扇，安装孔位与通用风扇的孔距匹配，不需要额外做转接件，减少装配的零件数量，降低整体成本。

从实际使用的角度出发，这类钣金箱体在设计时充分考虑了加工与装配的便利性，所有折弯工序的折弯半径都匹配常规钣金加工的刀具参数，不需要特殊定制刀具，加工成本可控。拼接结构的公差配合经过优化，普通的钣金加工精度就可以满足装配要求，不需要过高的加工精度，降低生产环节的成本。箱体的整体结构紧凑，在保证内部安装空间的前提下尽可能缩小外形尺寸，适合在空间有限的控制柜内部安装，也可以多个并排安装在标准机架上，不会浪费安装空间。
