Gilera摩托发动机气缸结构三维设计

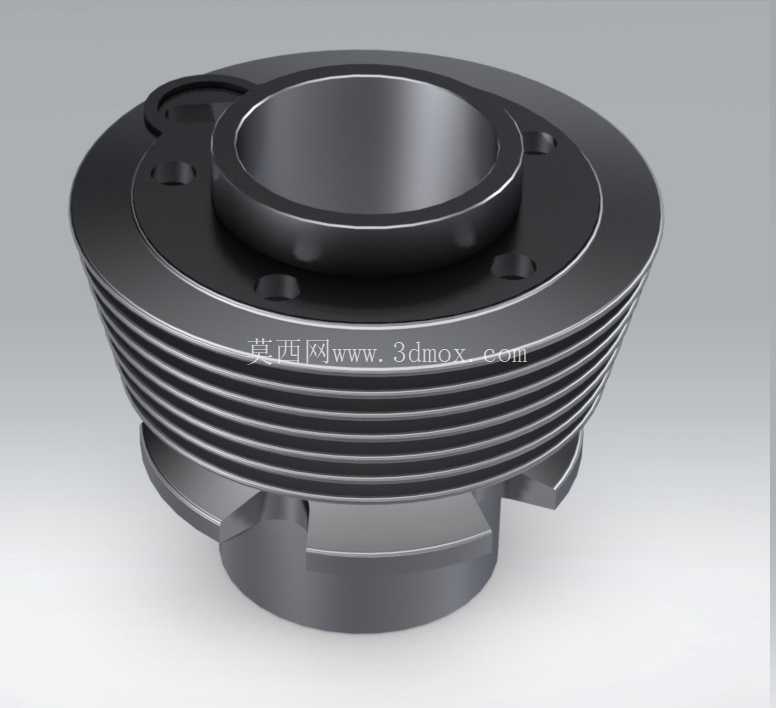

　　该构件为单缸二冲程内燃机核心气缸部件，适配小排量跨骑类摩托动力单元，日常工况下需持续承受燃烧室内最高近五十个大气压的爆发压力，同时要将活塞往复运动产生的热量快速导出，避免缸体过热引发的活塞卡滞、密封失效等故障。从结构设计逻辑来看，上部法兰盘沿圆周均匀布置四个沉头安装孔，用于和气缸盖完成刚性连接，安装接合面预留了0.05毫米的平面度公差要求，可保证缸垫压紧后密封均匀，不会出现局部漏气冲垫的问题；法兰盘内侧的环形凸台为缸套定位止口，与缸套外圆采用H7/p6的过盈配合，装配后可保证缸套与缸体的同轴度控制在0.02毫米以内，避免活塞运行过程中出现偏磨。

　　中部外壁的环形散热鳍片采用等间距排布设计，单片鳍片厚度1.8毫米，鳍片间距4毫米，该尺寸经过热仿真验证，在车辆行驶时速六十公里的自然迎风条件下，可将缸体外壁温度控制在二百二十摄氏度以内，既保证了散热效率，也不会因鳍片过密导致行驶中泥沙积留难以清理，同时鳍片根部做了R1.2的圆角过渡，可避免压铸生产时出现应力集中导致的鳍片断裂问题。下部的定位裙边插入曲轴箱安装位，配合两道O型密封圈完成曲轴箱侧的密封，裙部两侧开设的缺口为正时链条、润滑油道预留了安装空间，避免装配时出现运动干涉。

　　从实际应用场景出发，这类气缸多用于中小排量越野摩托、轻便代步摩托的动力系统，相比水冷缸体结构更简单，维护成本更低，对复杂路况的适应性更强，不需要额外布置冷却管路、水泵等附属部件，整车整备质量可降低两公斤左右。建模过程中需要重点关注几个核心尺寸的边界控制：首先是缸体内腔的圆柱度公差，全程需控制在0.015毫米以内，否则会导致活塞环密封不严，出现动力下降、烧机油的问题；其次是上部安装法兰与下部定位裙边的同轴度，若偏差超过0.03毫米，装配后会导致缸体倾斜，活塞运行阻力大幅提升，严重时会出现连杆弯曲的故障；另外散热鳍片的拔模斜度统一设置为1.5度，适配高压铸造的生产工艺，可保证开模时鳍片部位顺利脱模，不会出现拉模、缺料的压铸缺陷。

　　结构设计时还在法兰盘一侧预留了温度传感器的安装螺纹孔，可实时监测缸体工作温度，为点火提前角调整提供数据参考；缸壁上预留的进排气口位置经过配气相位匹配，可保证扫气效率达到78%以上，兼顾低转速扭矩输出与高转速动力响应。这类气缸的材质通常采用高硅铝合金压铸成型，硅含量控制在12%左右，既保证了材质的导热性能，也具备足够的高温强度，在三百摄氏度的工作温度下，材料的抗拉强度仍能保持在280MPa以上，可承受交变的燃烧爆发压力冲击，使用寿命可满足两万公里以上的使用要求。从安装边界来看，该气缸整体高度为87毫米，法兰盘最大外径122毫米，下部裙边外径68毫米，安装时四个固定螺栓采用对角分步拧紧的方式，拧紧力矩控制在22N·m，可避免缸体受力不均导致的变形。建模时对所有棱角位置都做了适配工艺要求的圆角处理，既减少了压铸生产时的应力集中点，也避免了装配、维护过程中尖锐棱角对操作人员造成划伤。
