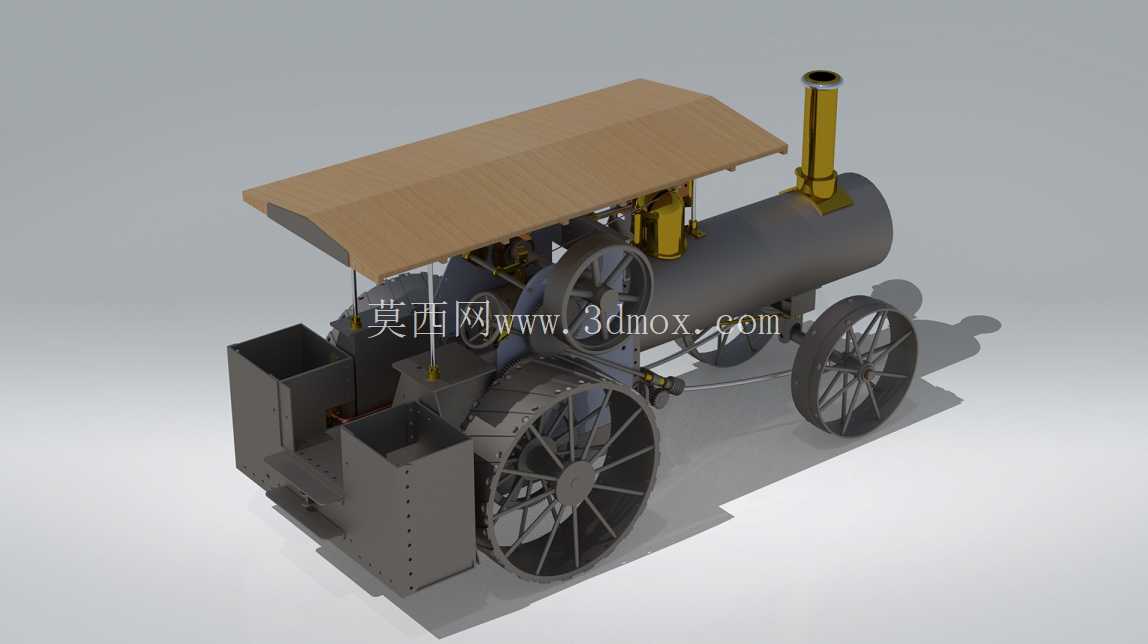

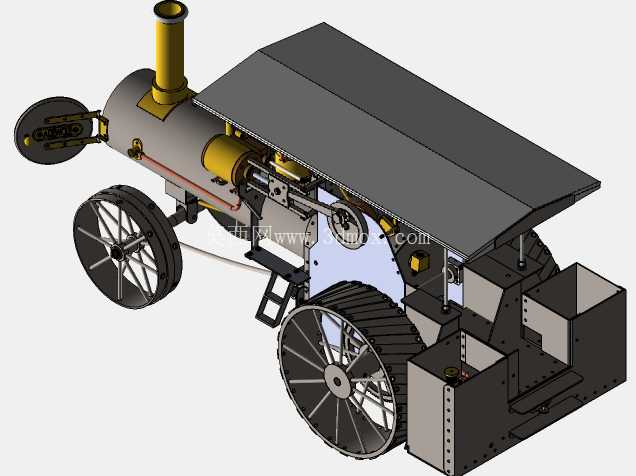

复古蒸汽牵引机结构三维设计作品

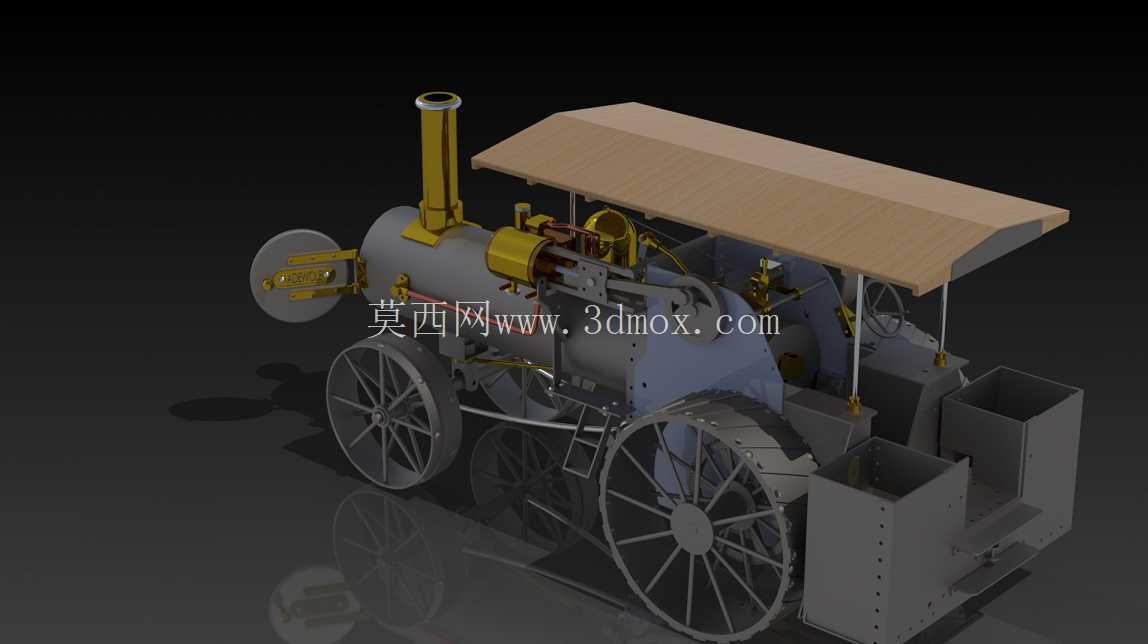

这款蒸汽牵引机的三维结构设计，完整还原了早期蒸汽动力牵引设备的机械逻辑，可用于复古机械复原教学、动力机械结构演示、文创展品开发等场景。从实际用途来看，这类蒸汽牵引机是内燃机普及前的核心移动式动力设备，既可以通过轮式结构实现场地转移，也能通过输出轴连接脱粒机、抽水机、小型卷扬机等外置作业机具，为农业生产、小型工程作业提供稳定的动力输出，部分同类型设备也曾用于短途轻型货物的牵引运输。

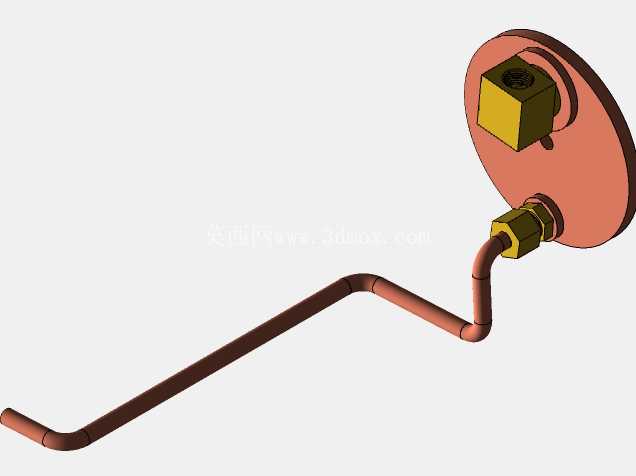

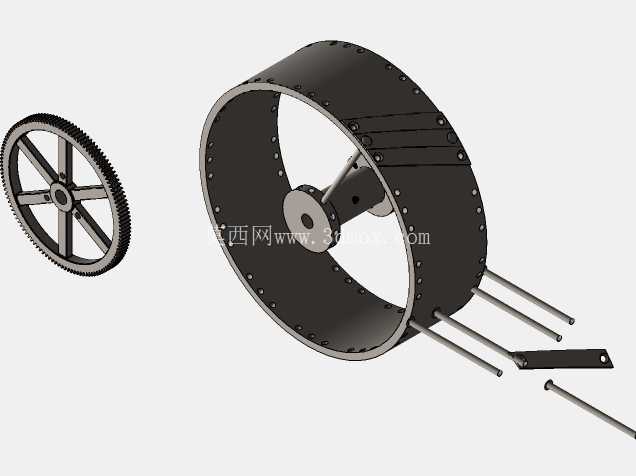

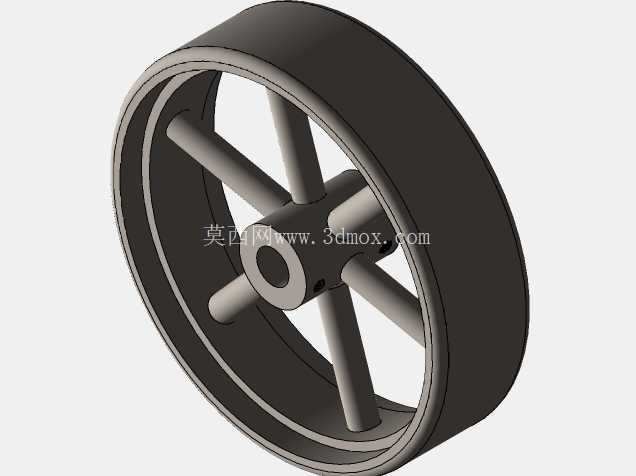

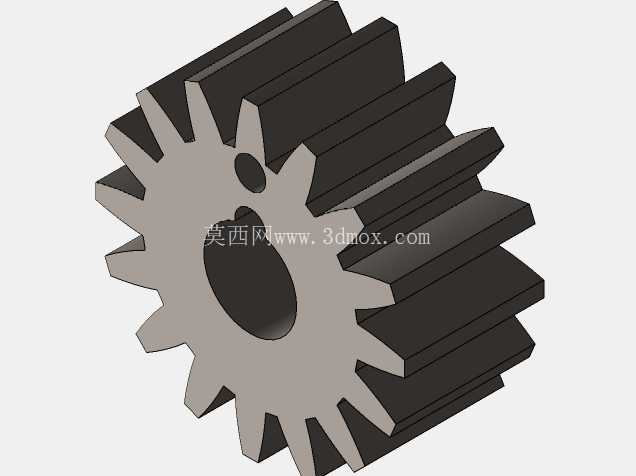

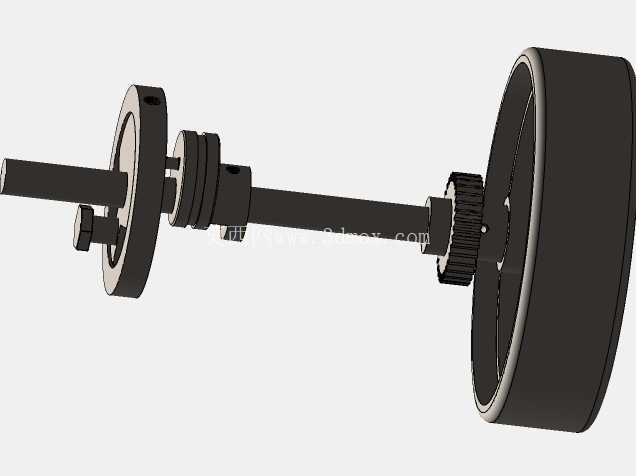

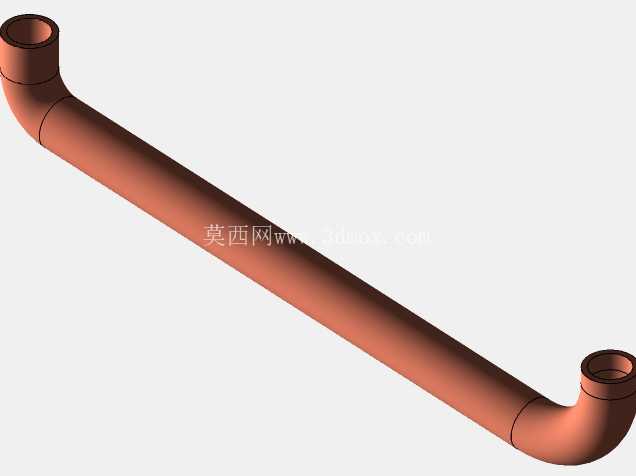

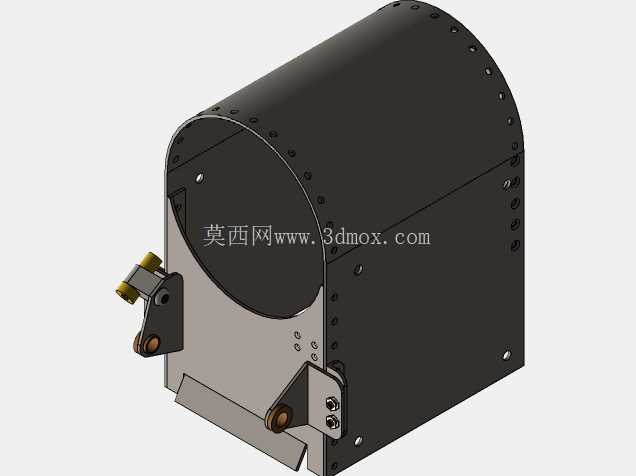

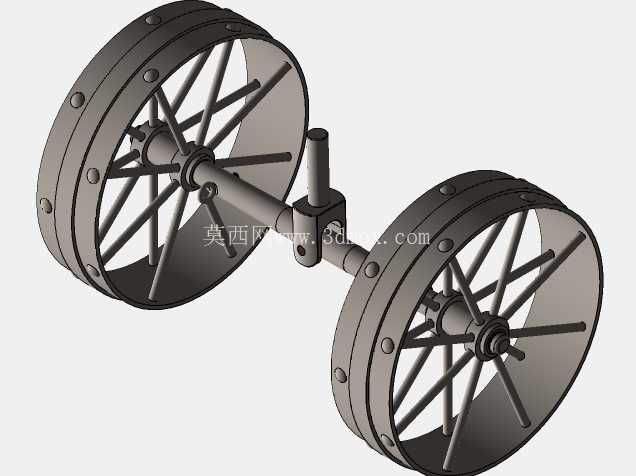

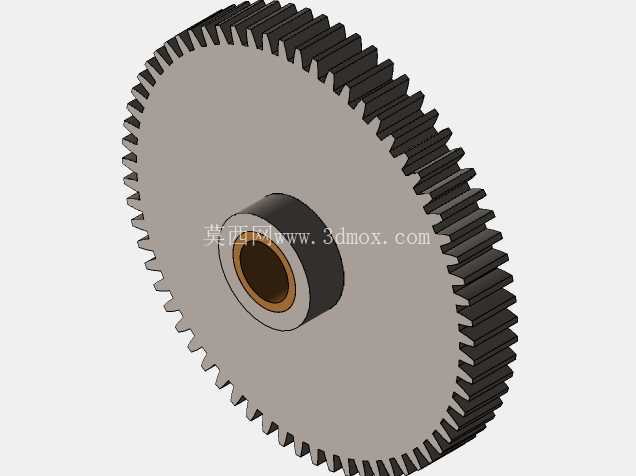

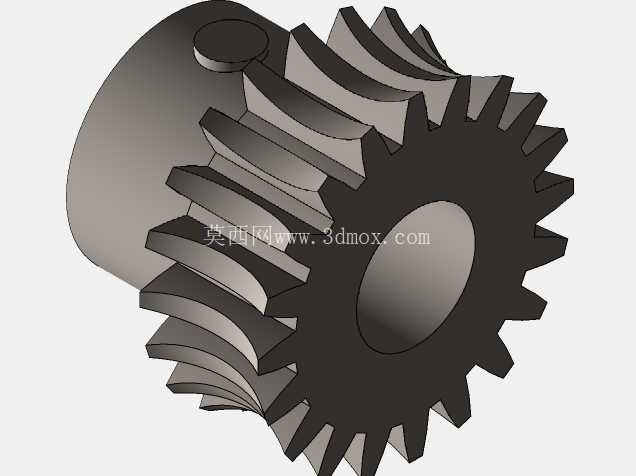

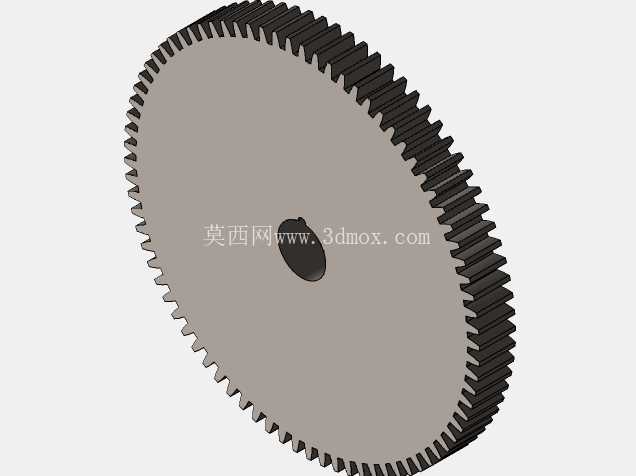

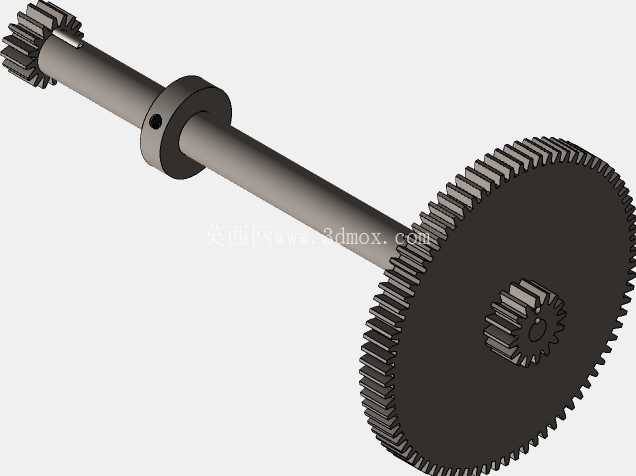

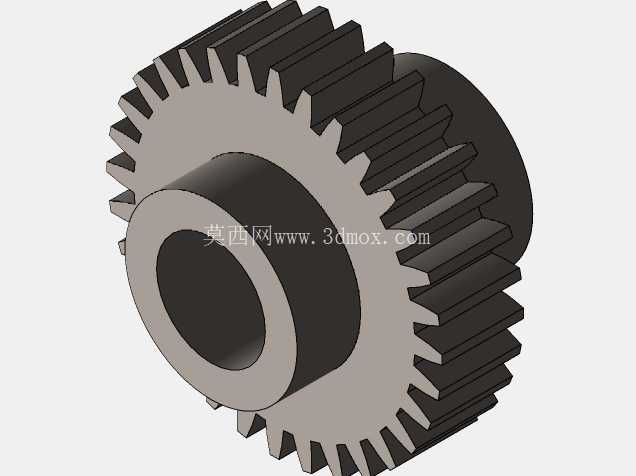

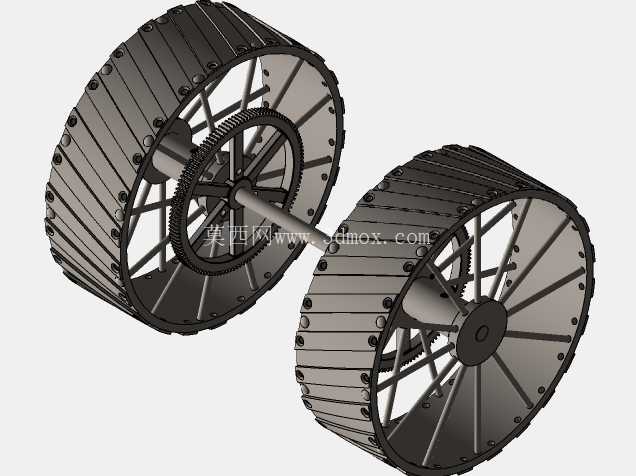

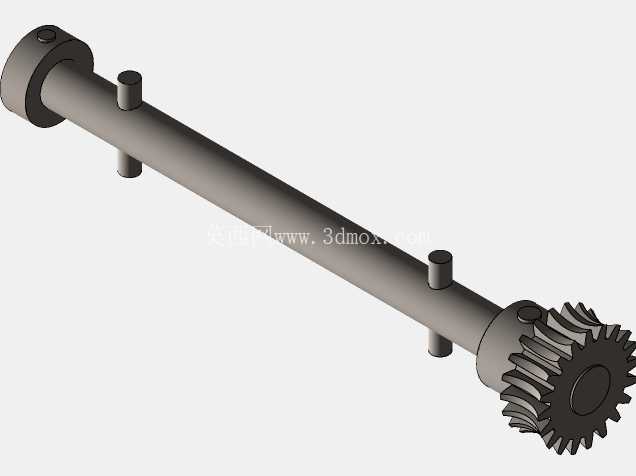

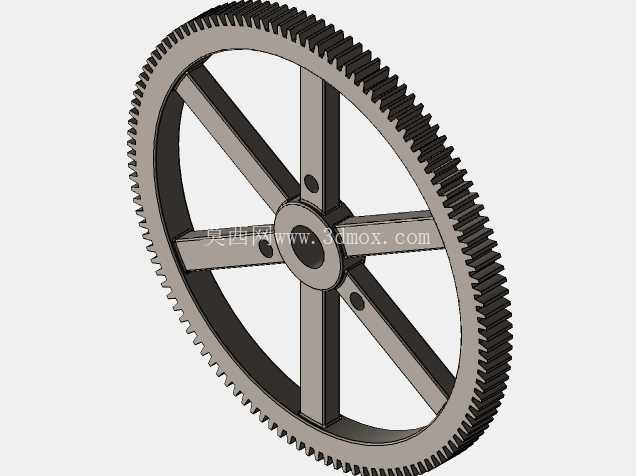

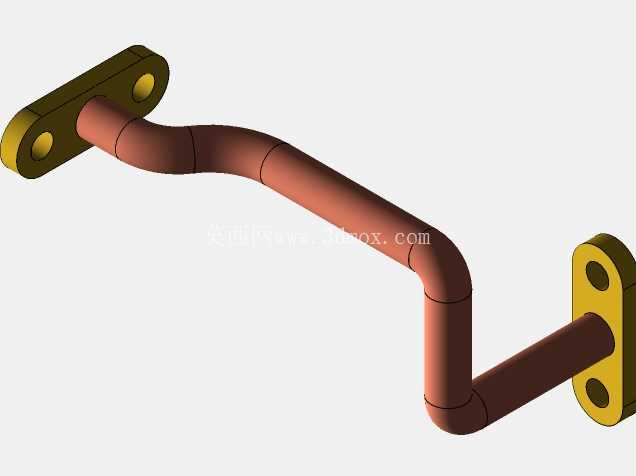

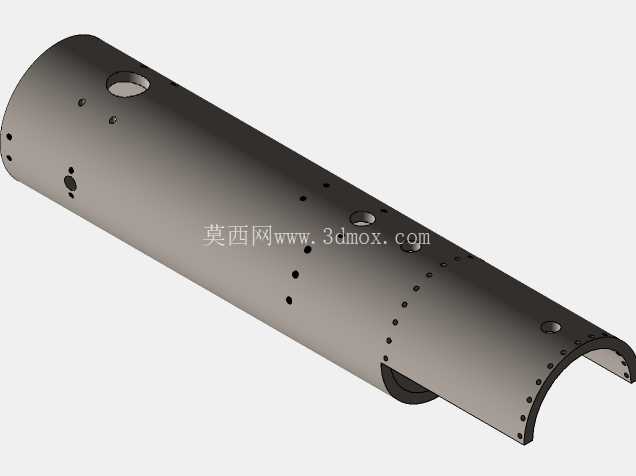

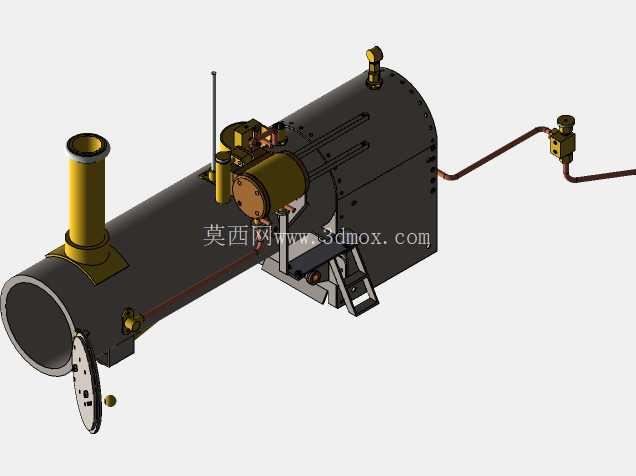

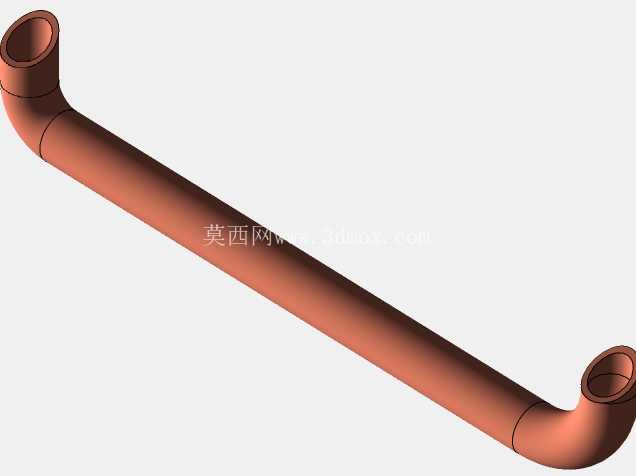

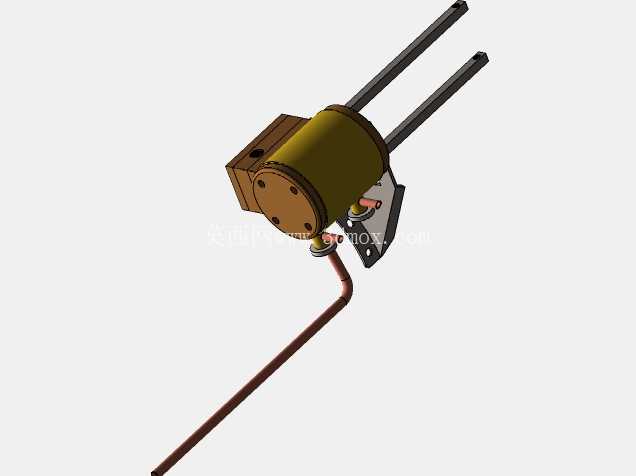

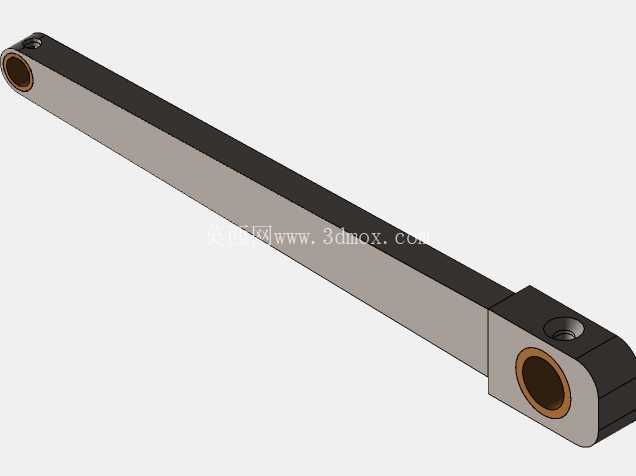

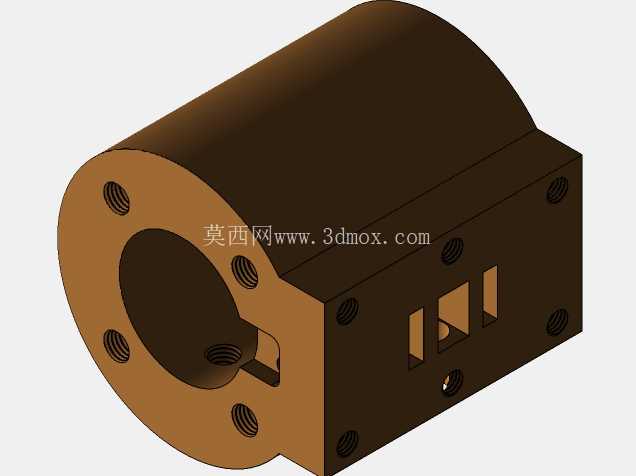

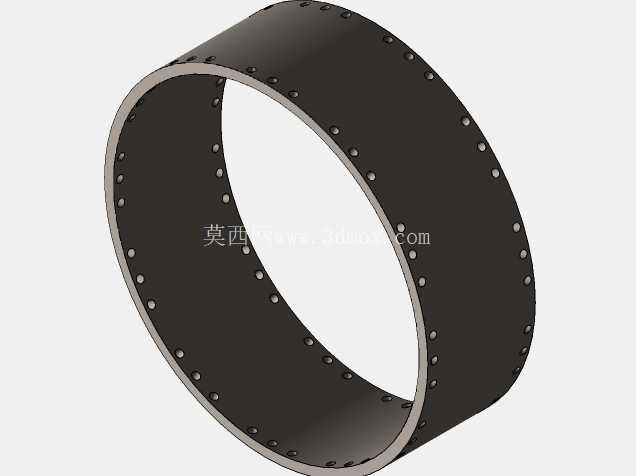

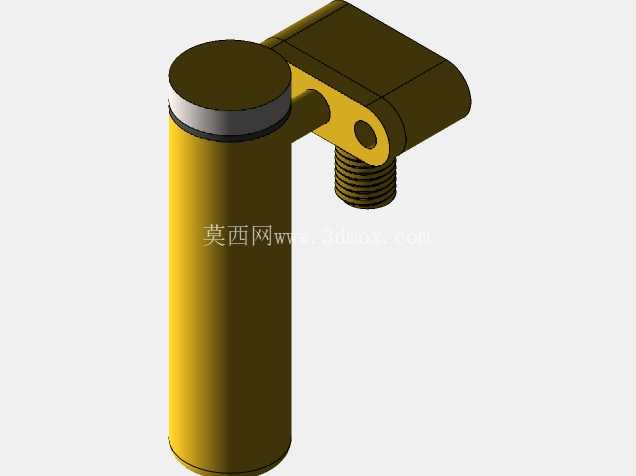

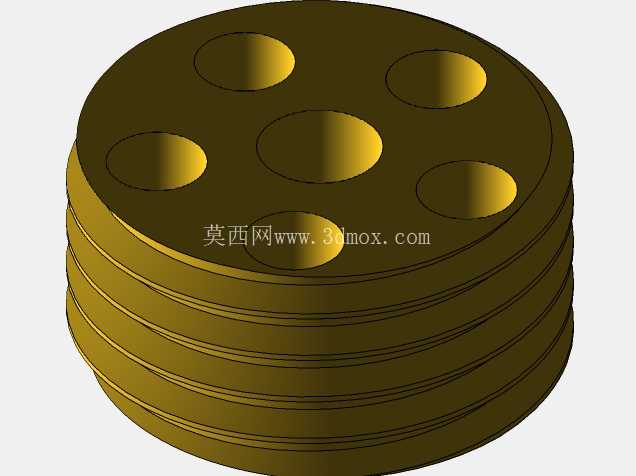

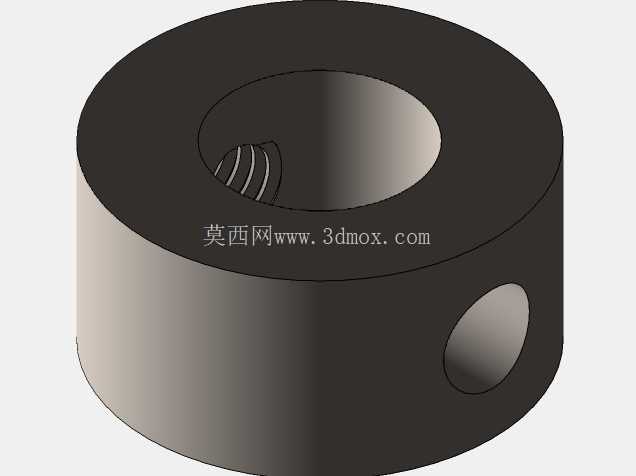

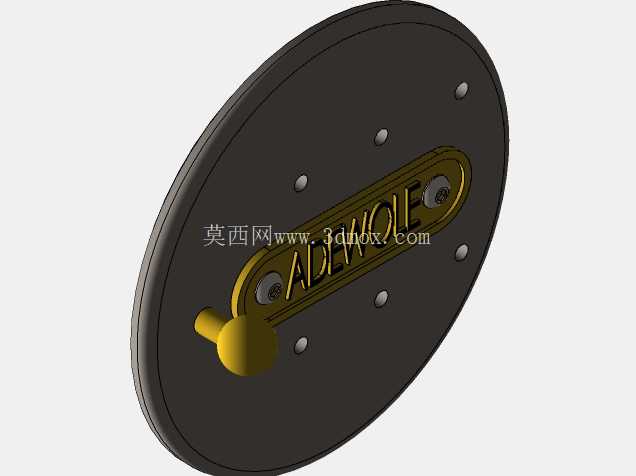

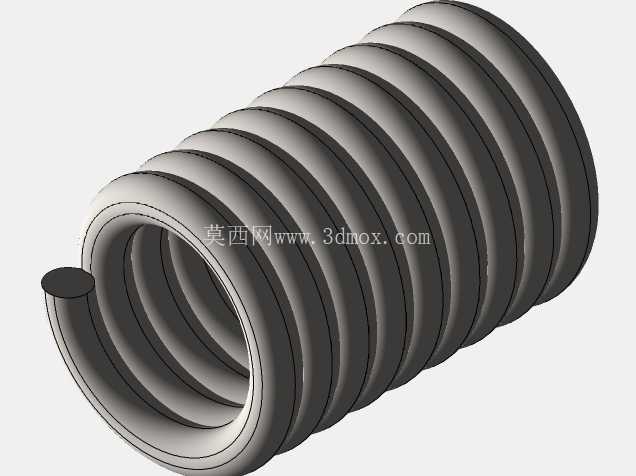

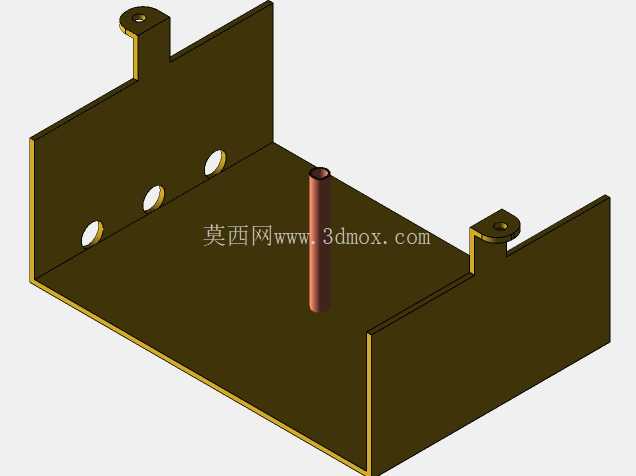

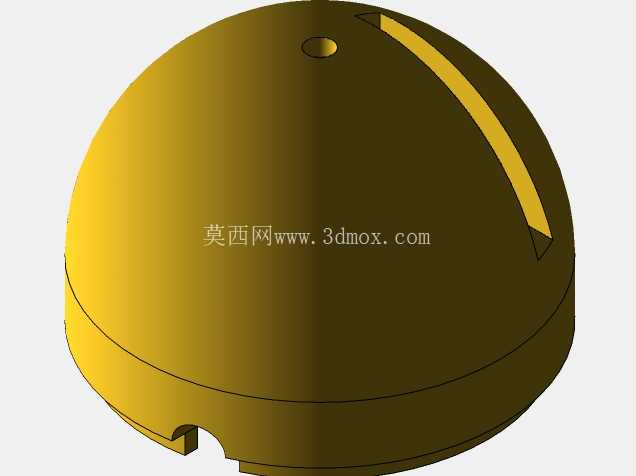

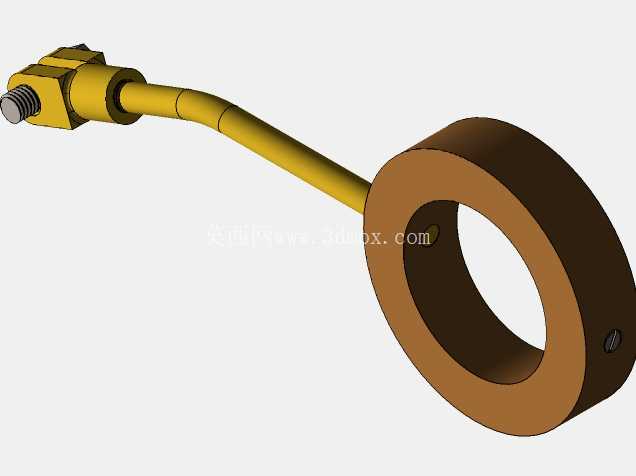

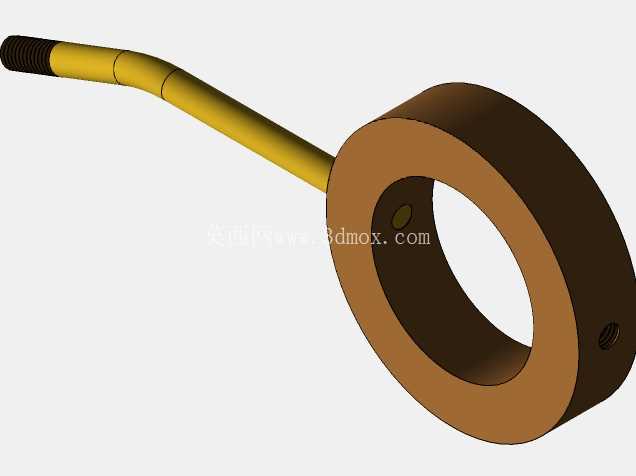

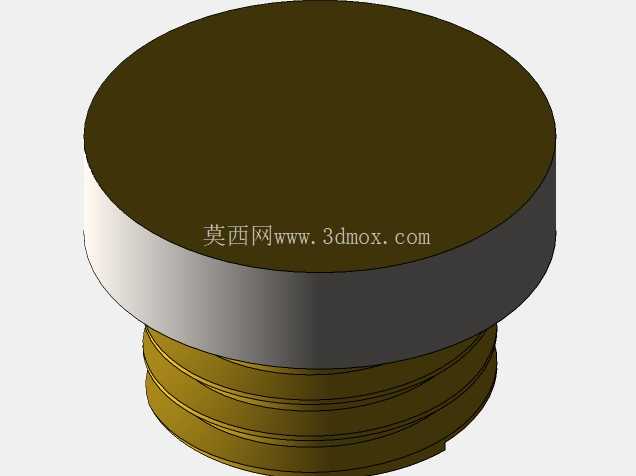

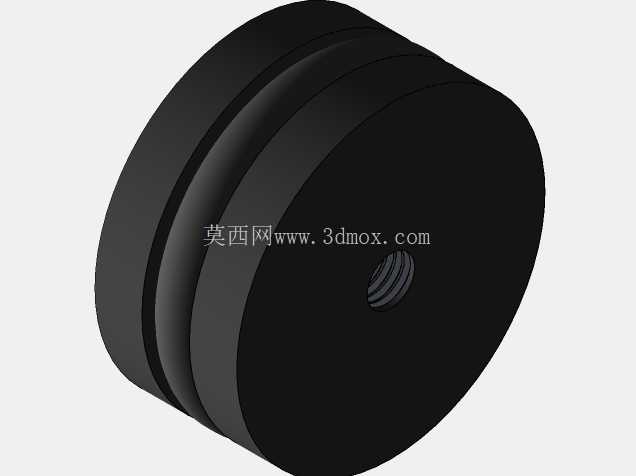

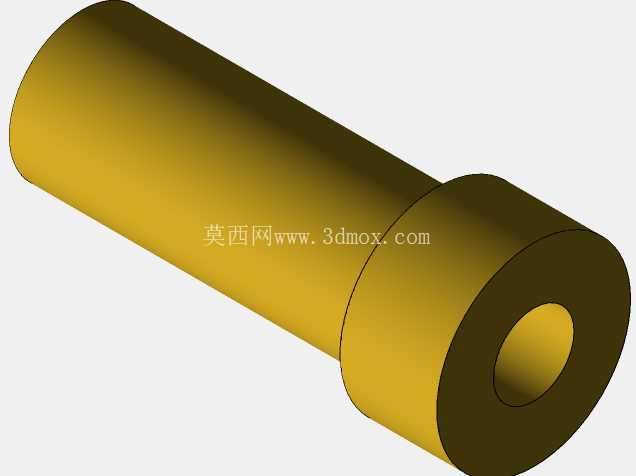

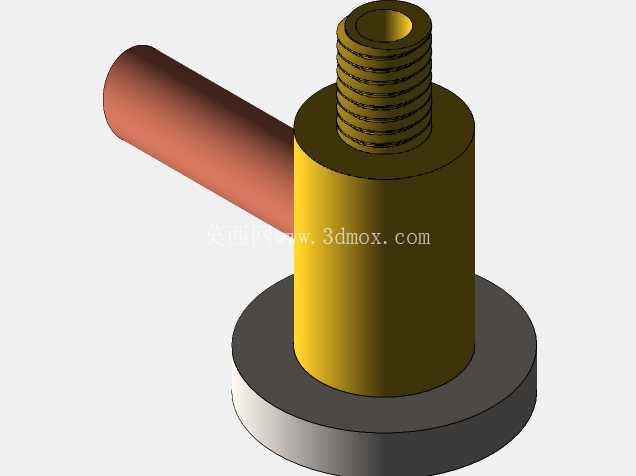

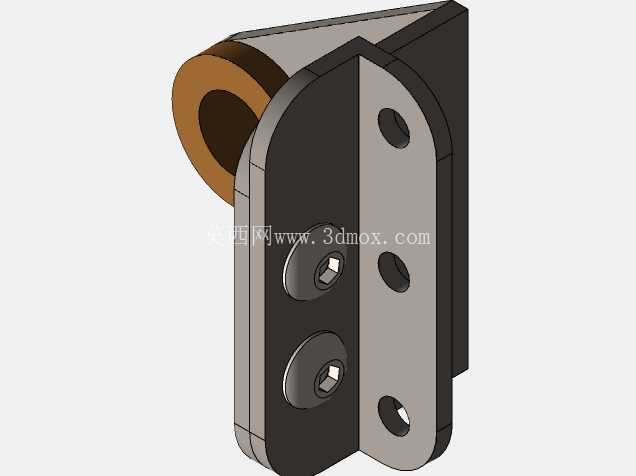

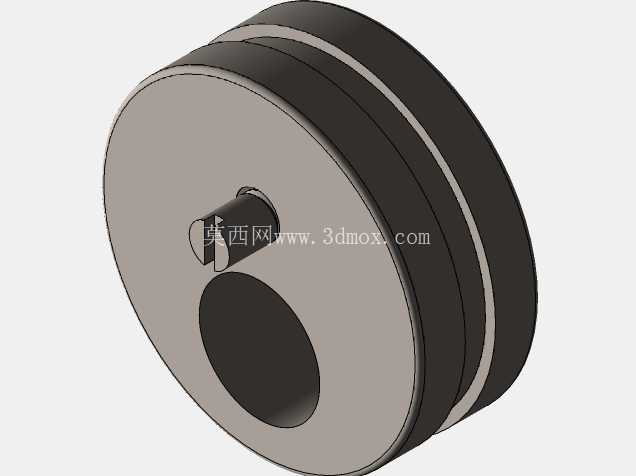

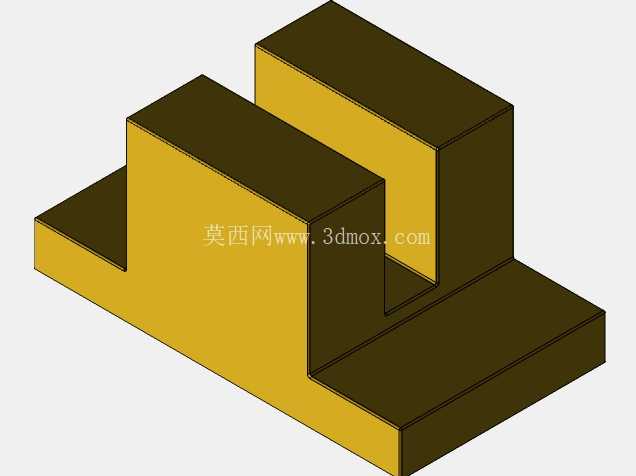

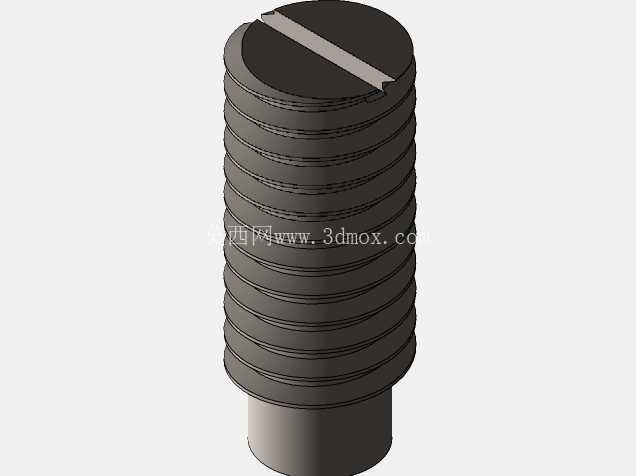

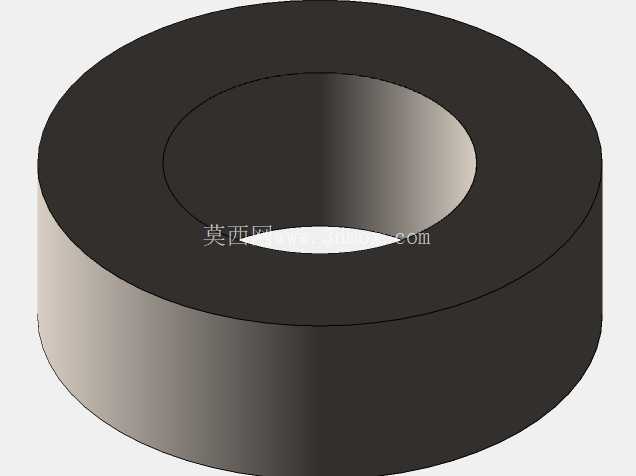

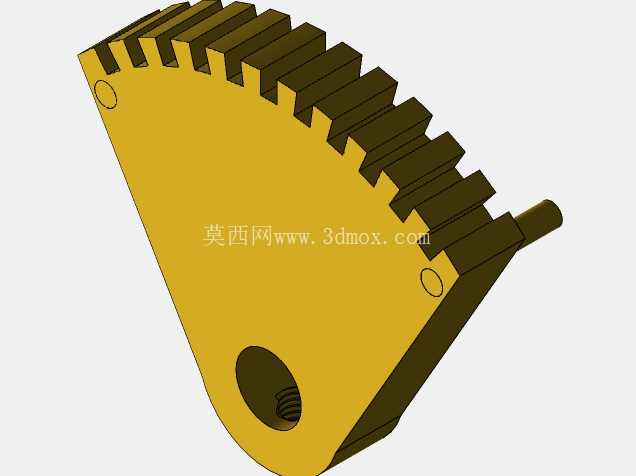

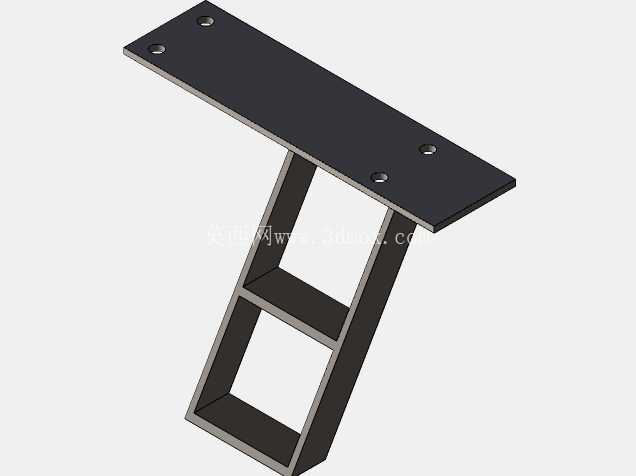

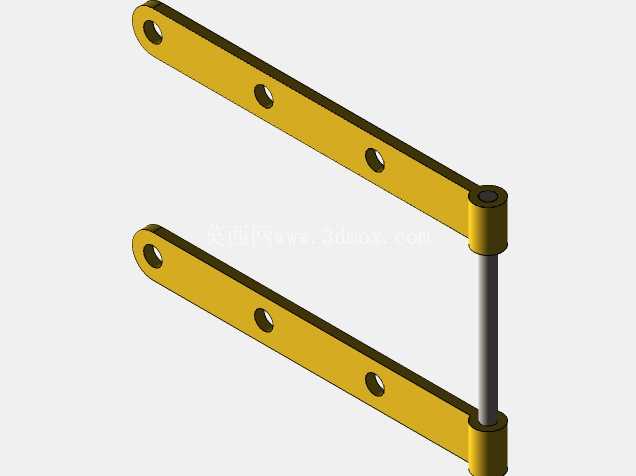

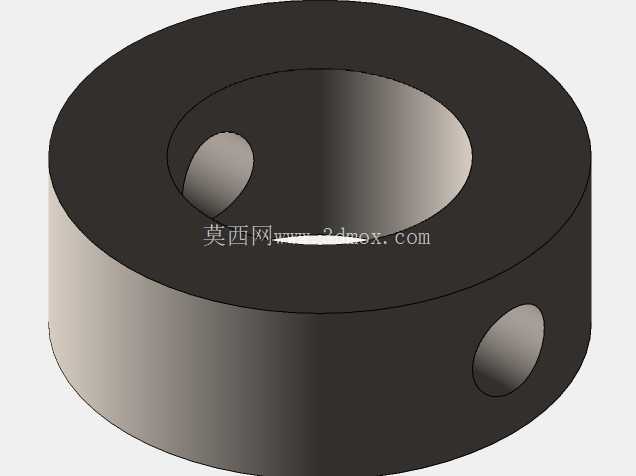

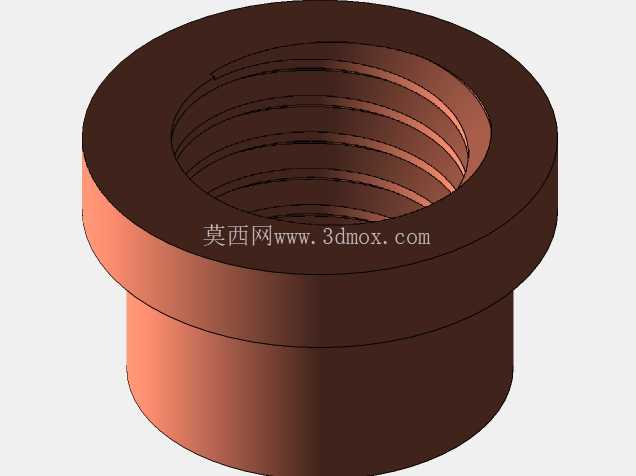

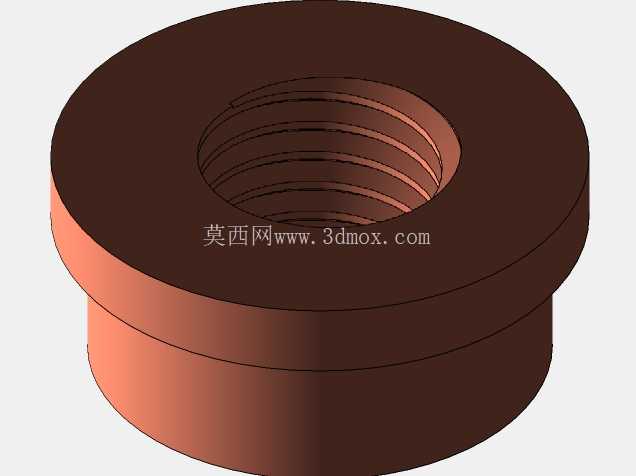

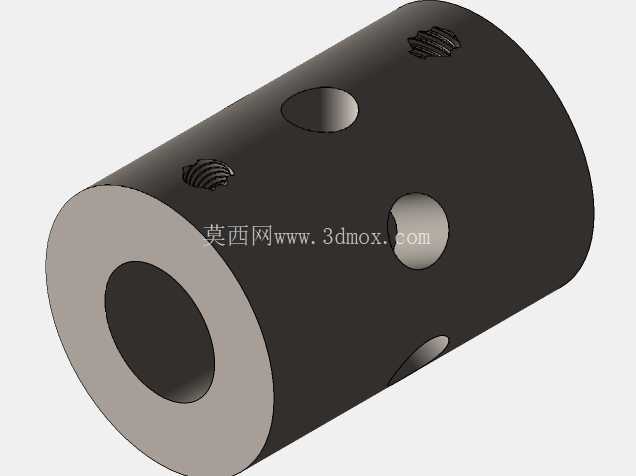

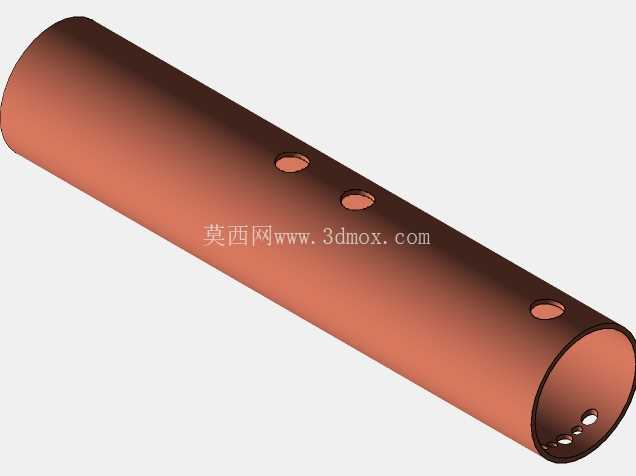

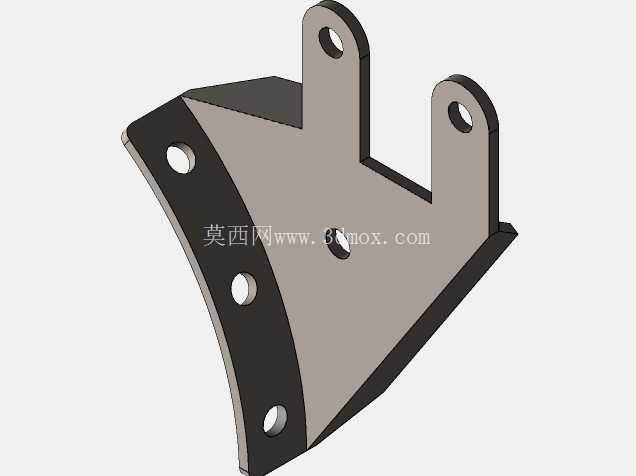

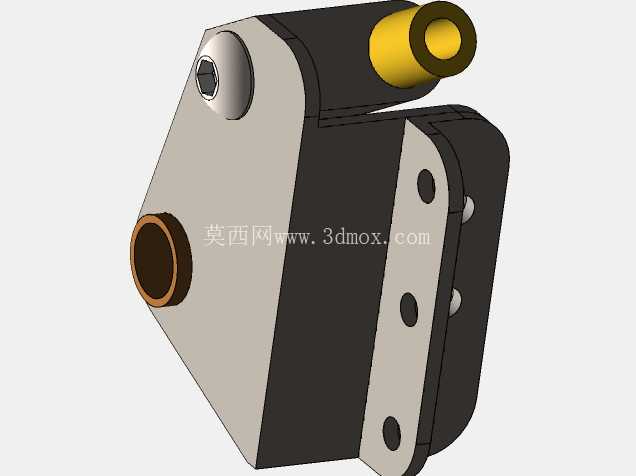

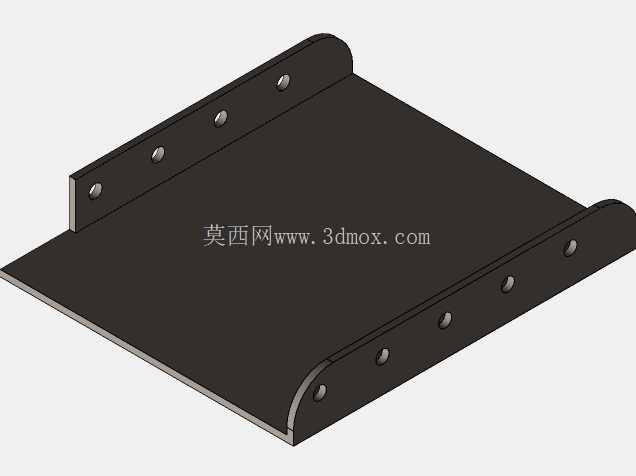

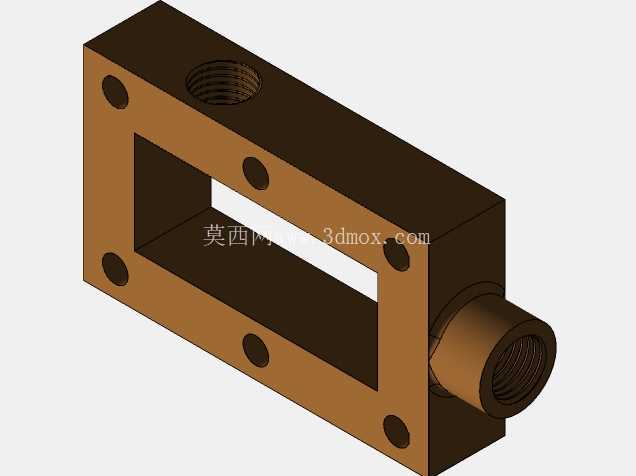

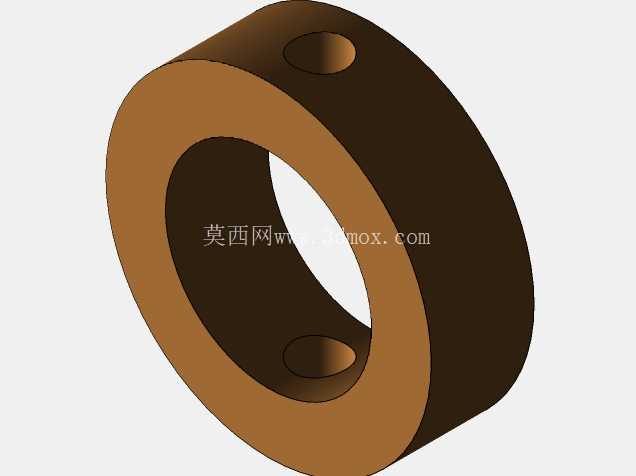

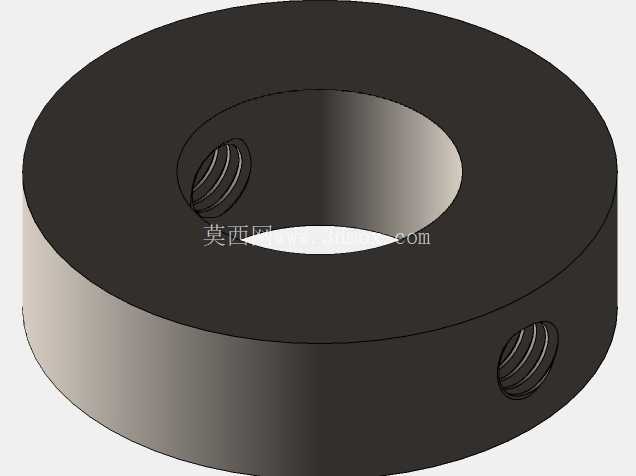

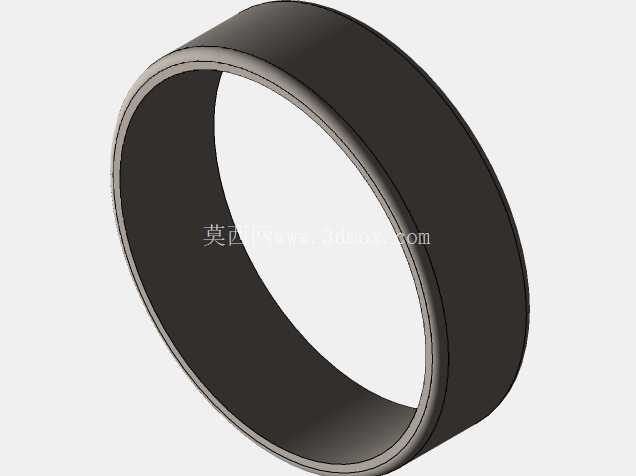

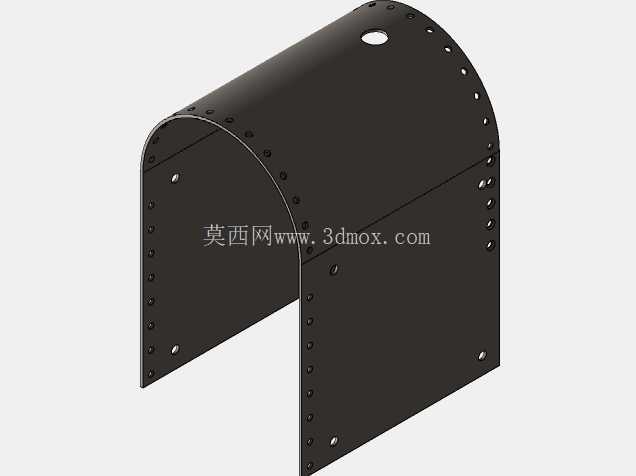

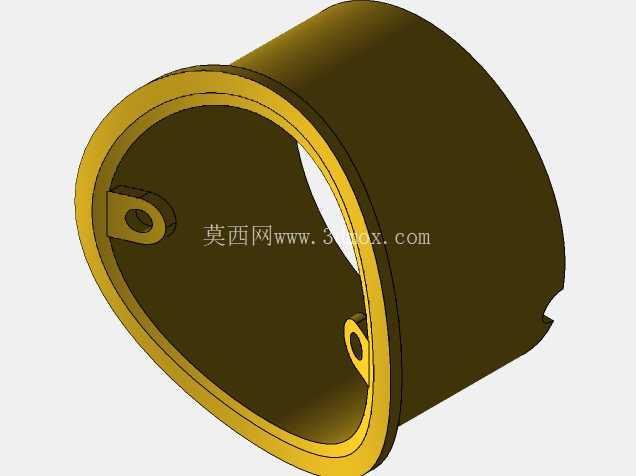

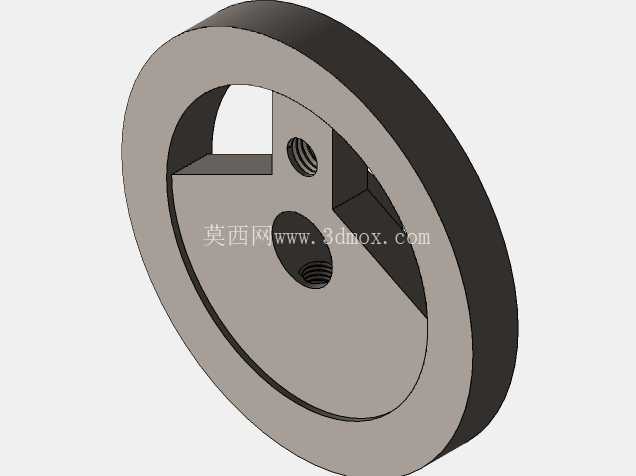

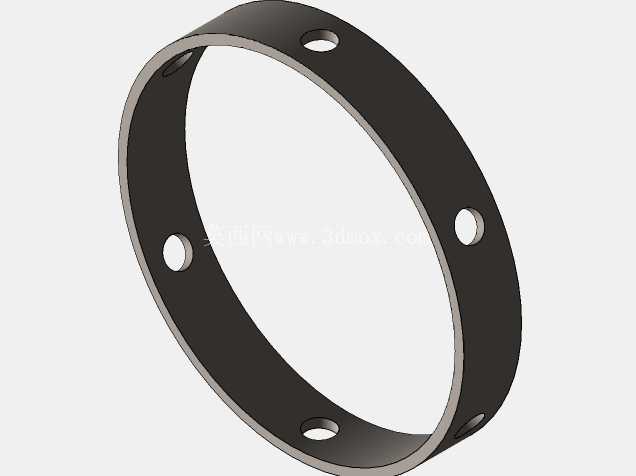

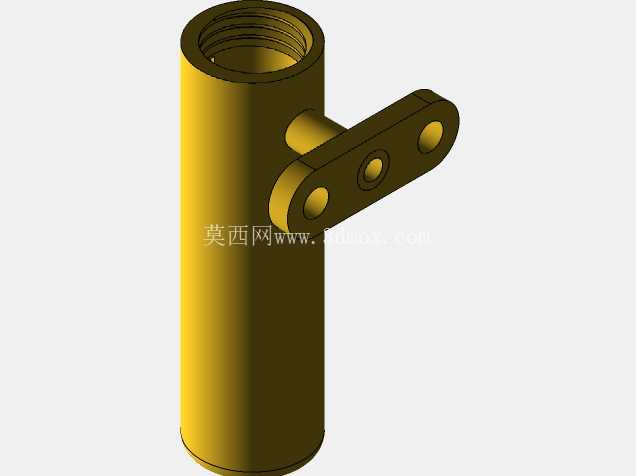

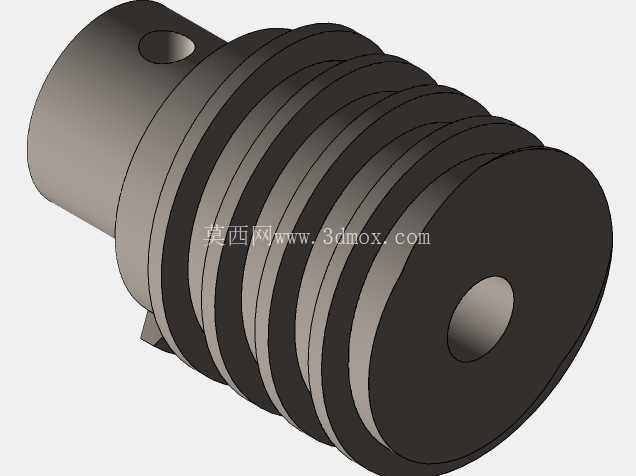

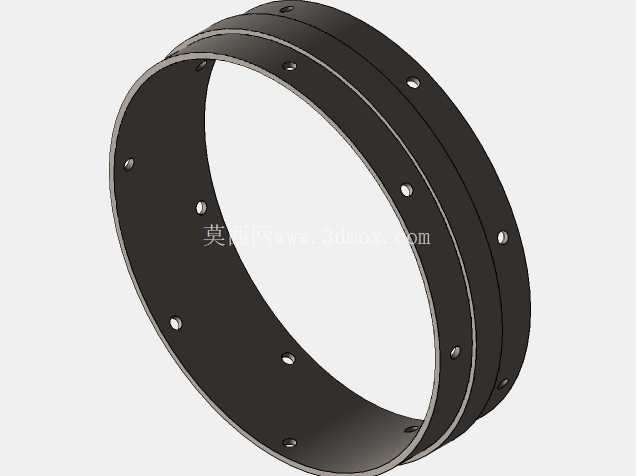

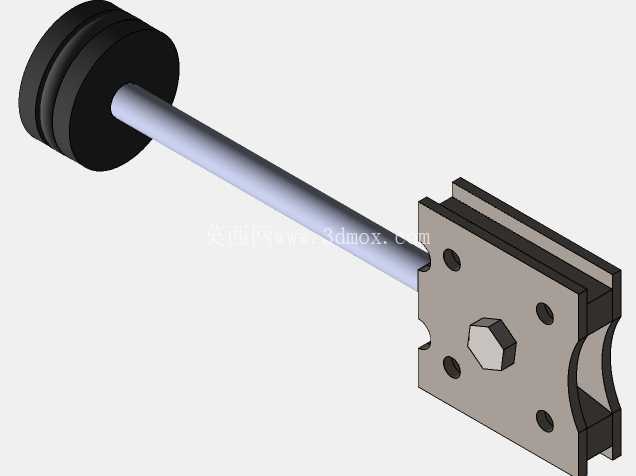

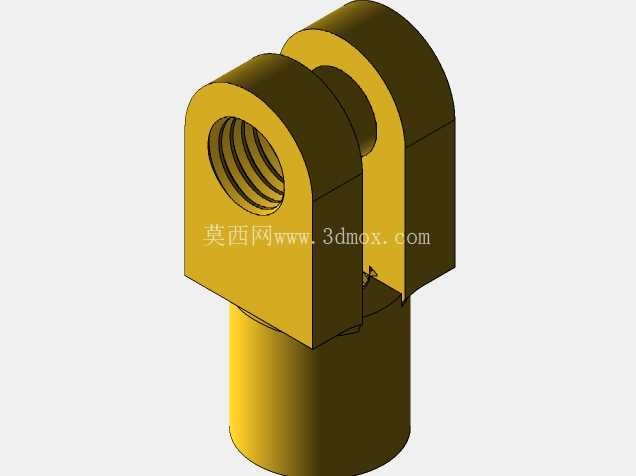

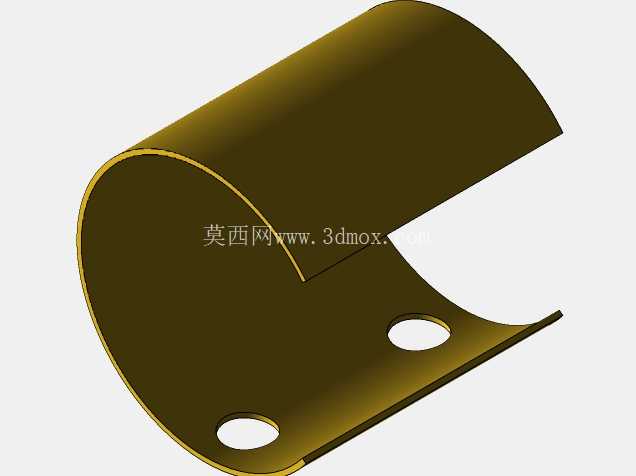

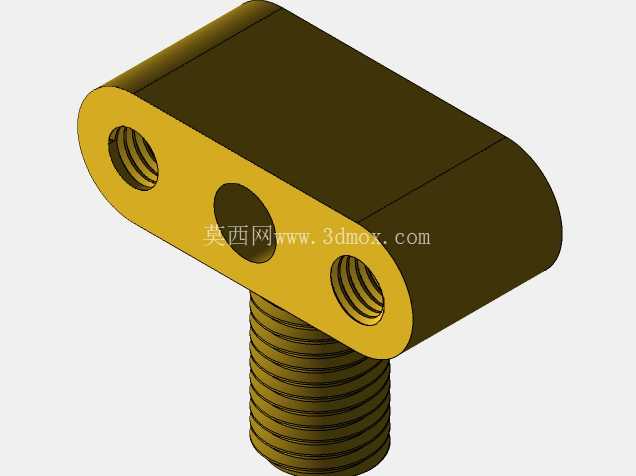

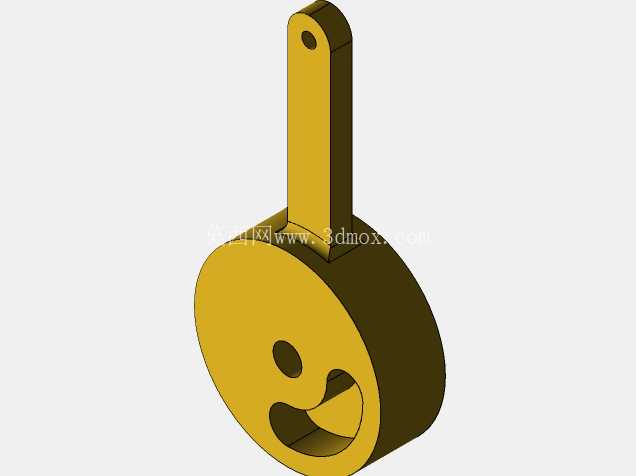

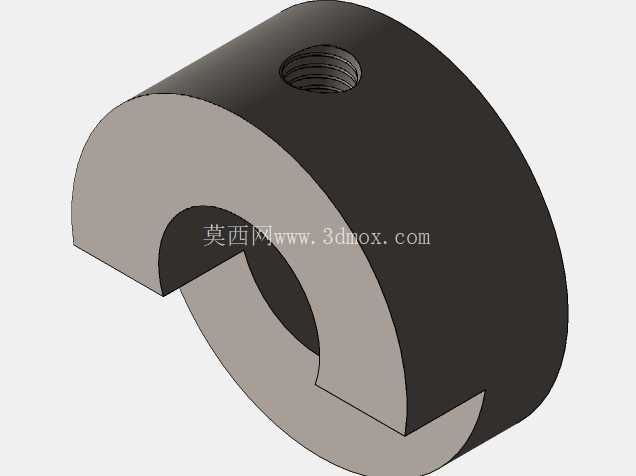

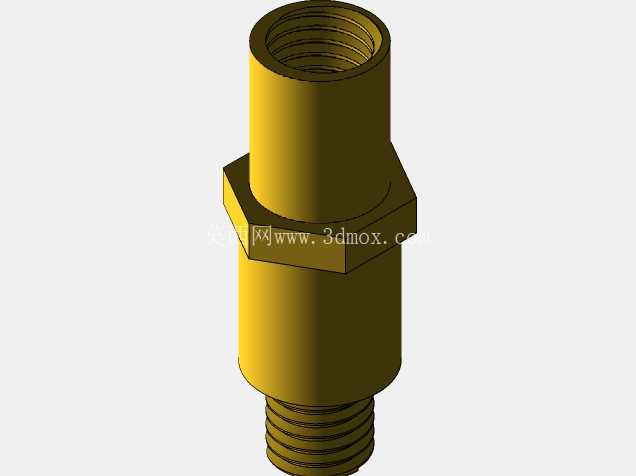

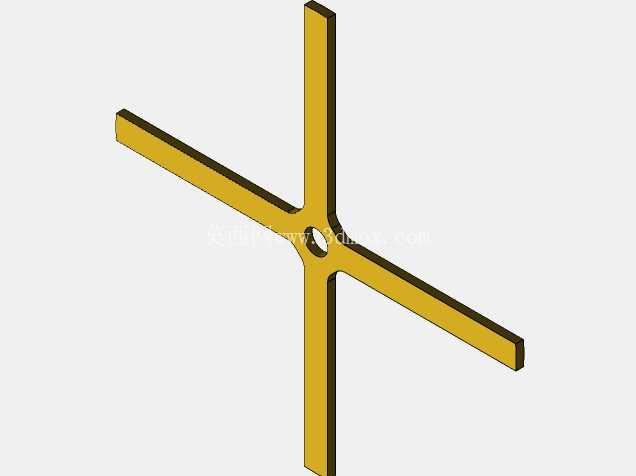

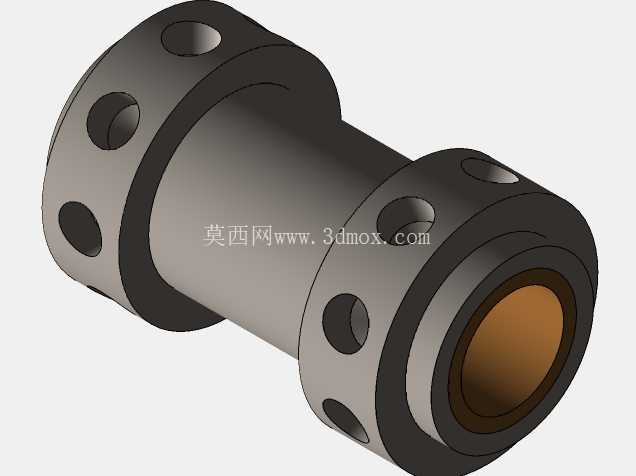

从功能特性层面拆解，模型完整复现了蒸汽动力系统的核心组成：立式锅炉总成集成了燃烧室、烟管、蒸汽输出管路，锅炉顶部的烟囱结构兼顾排烟与蒸汽余压排出的功能，锅炉侧部的滑阀配气机构可精准控制蒸汽进入气缸的时序，双缸卧式蒸汽机通过曲柄连杆结构将活塞的直线往复运动转化为曲轴的旋转动力，动力传递路径上设置了离合与减速齿轮组，可根据作业需求切换行走驱动与动力输出两种工作模式。行走系统采用大直径辐条式铁轮，轮缘设置的凸起抓地结构可在泥泞、松软的非铺装路面提供足够附着力，后部的煤水箱与操作平台集成设计，既减少了整机的空间占用，也方便操作人员在作业过程中随时补充燃煤与锅炉用水，顶部的木质遮阳棚通过四根立式支架固定在车架上，可在户外作业时为操作人员遮挡日晒。

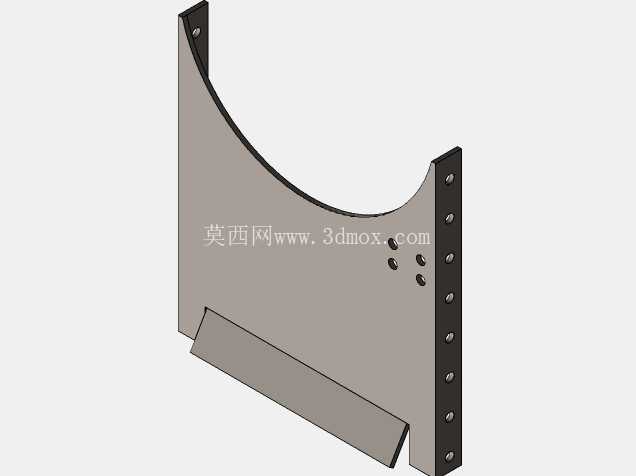

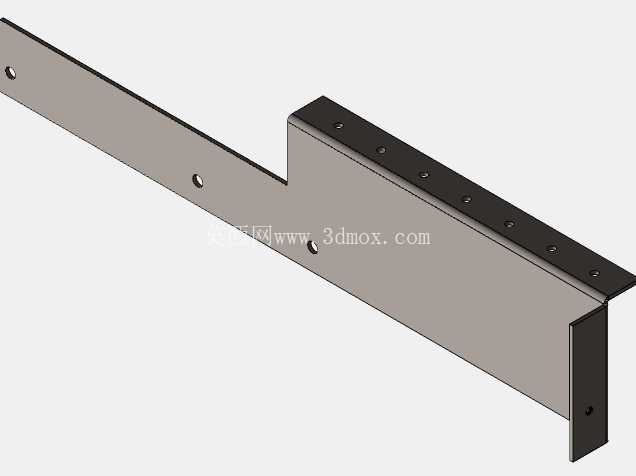

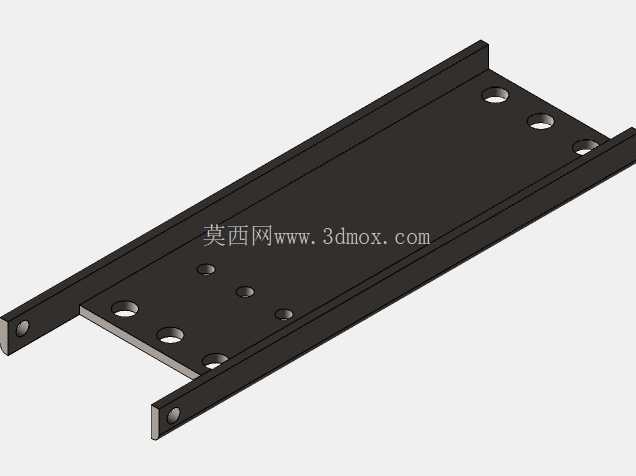

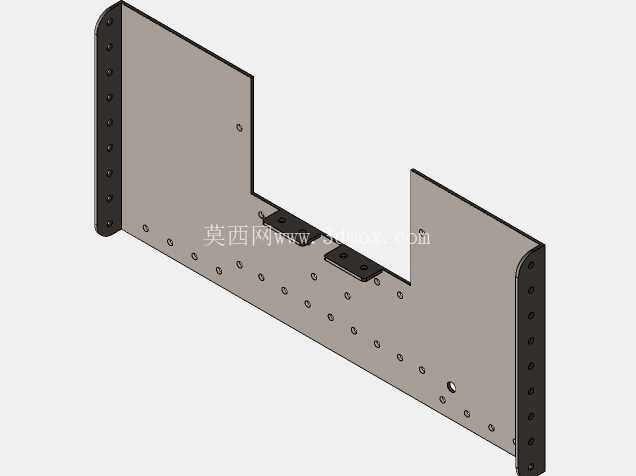

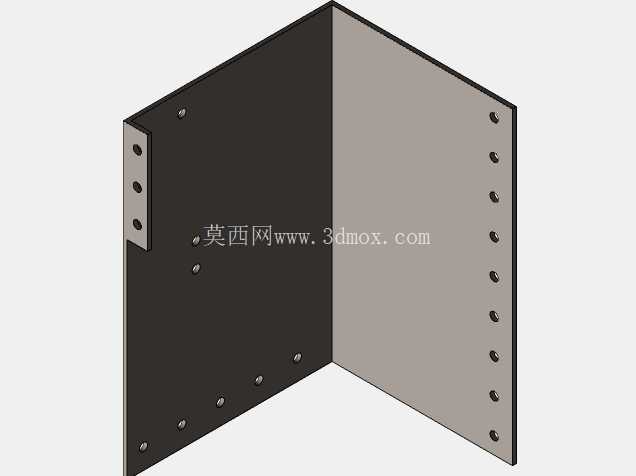

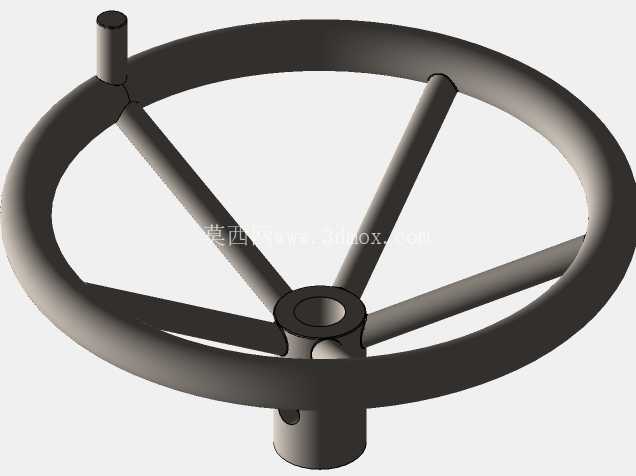

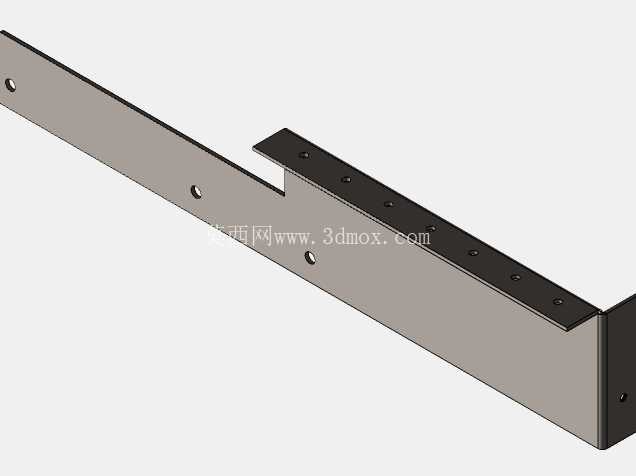

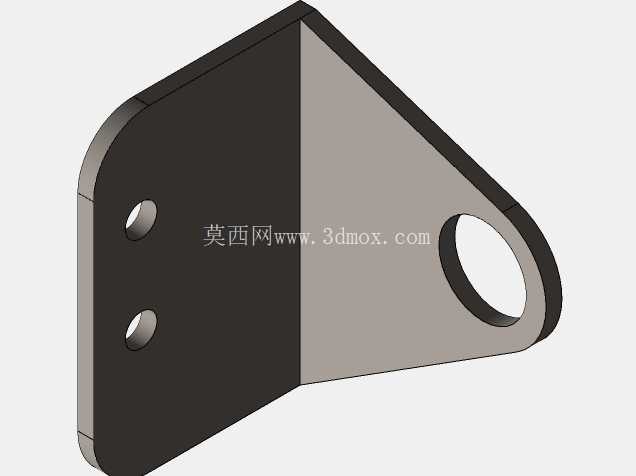

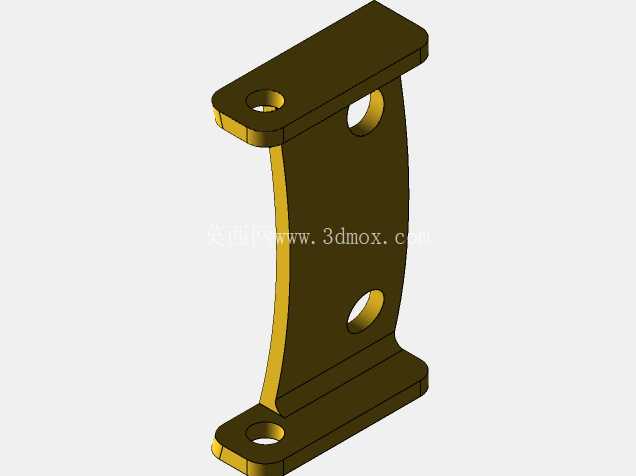

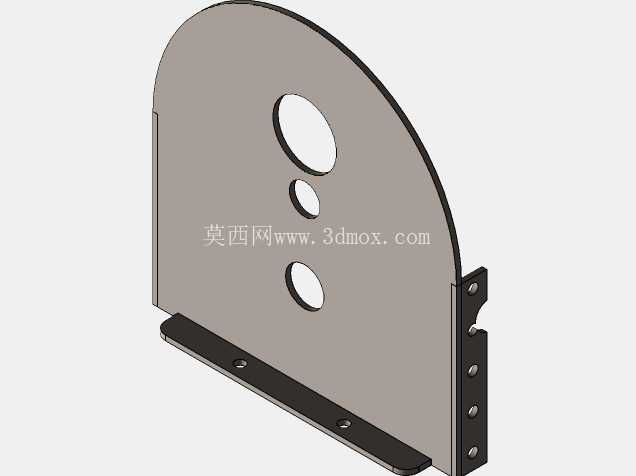

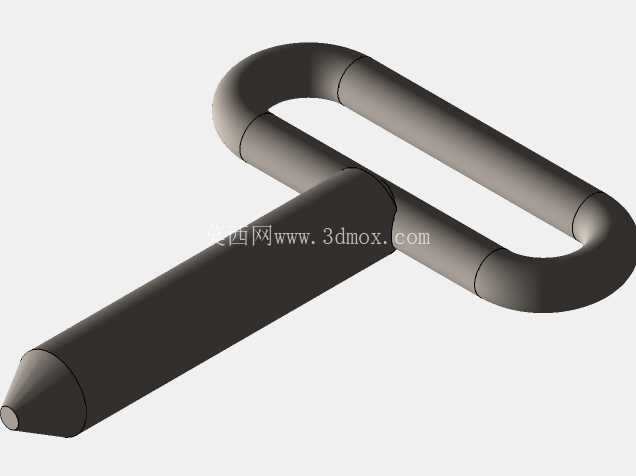

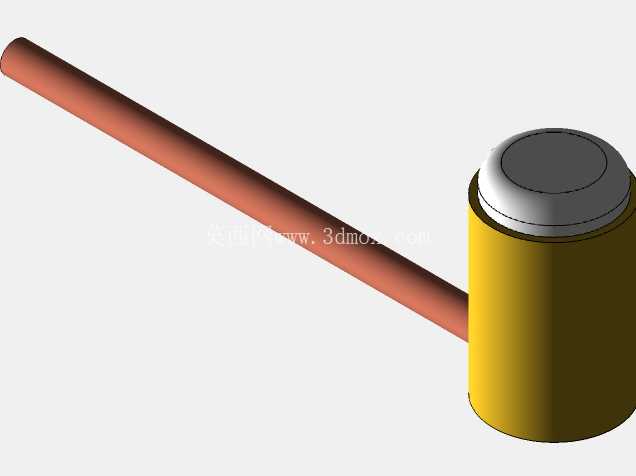

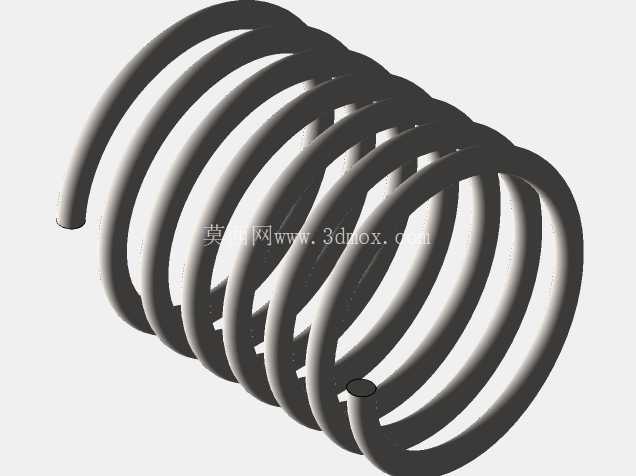

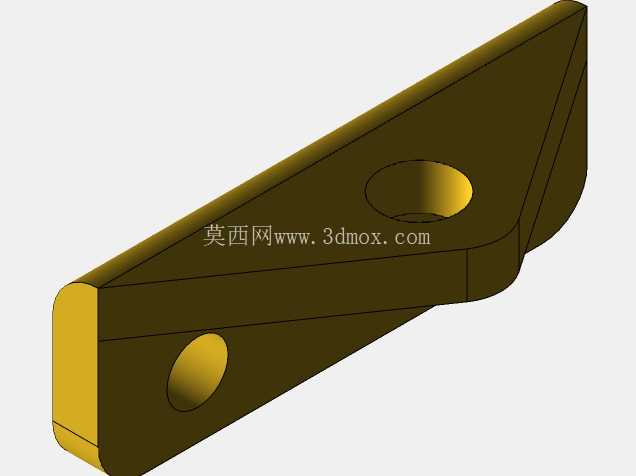

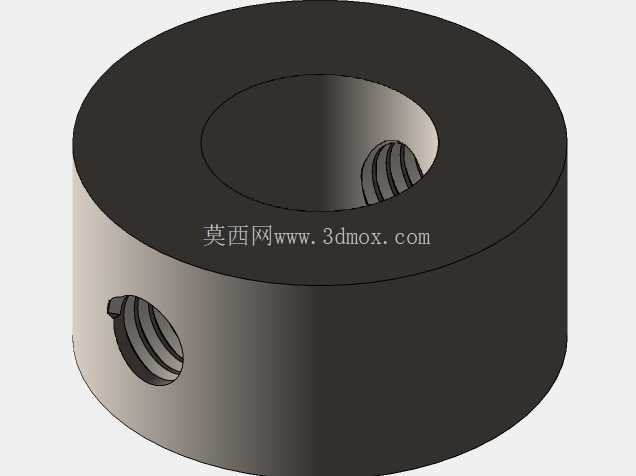

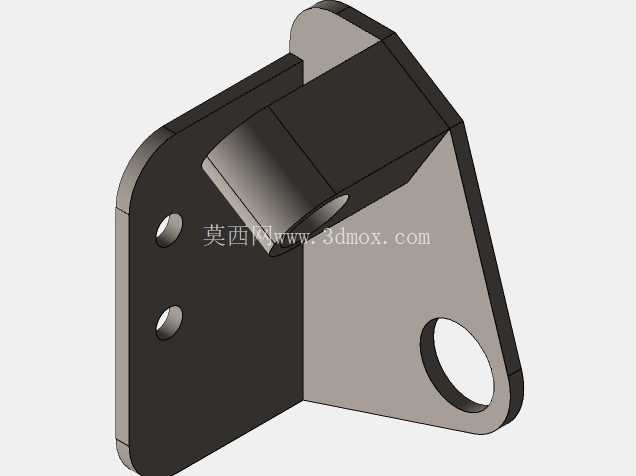

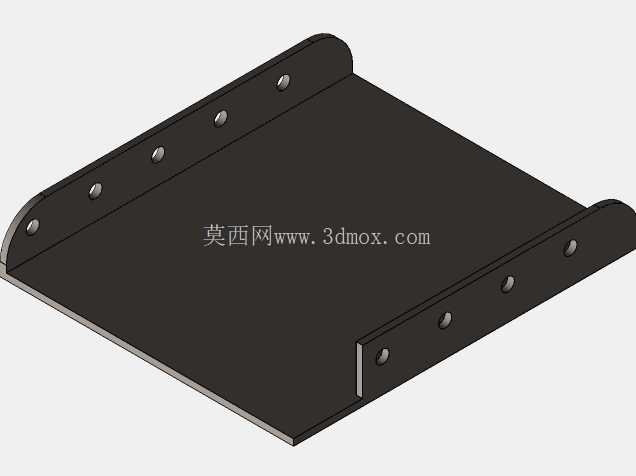

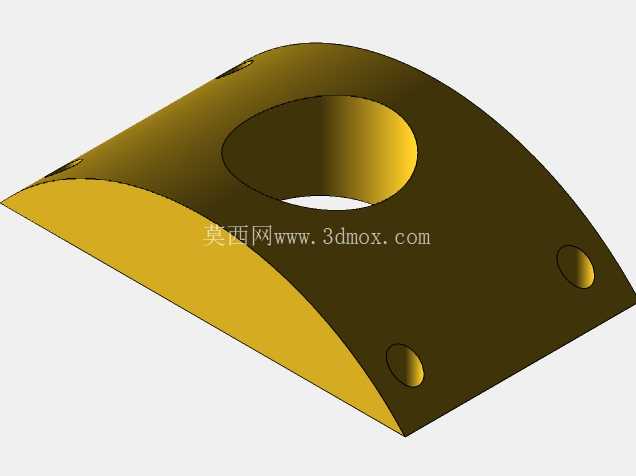

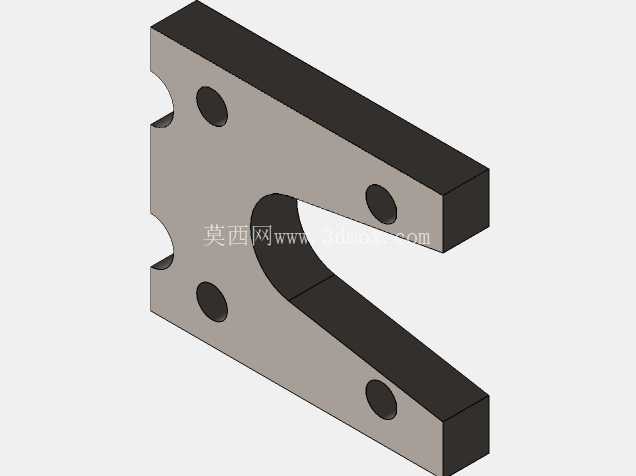

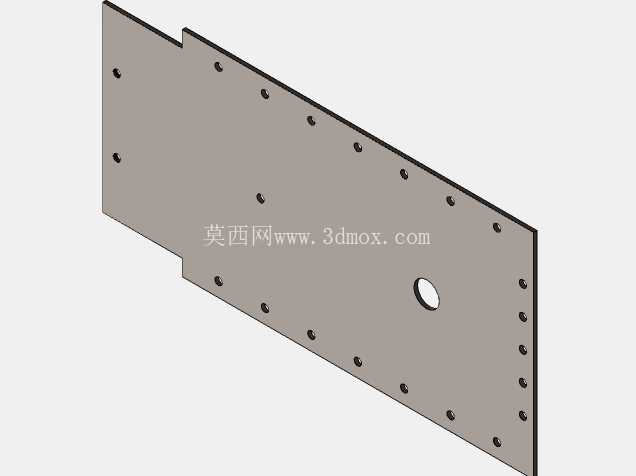

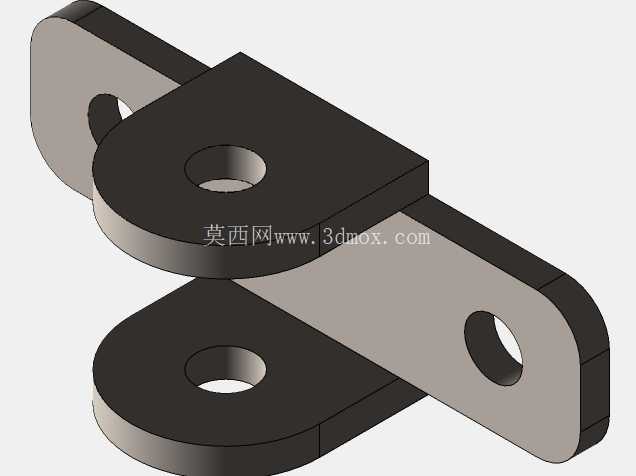

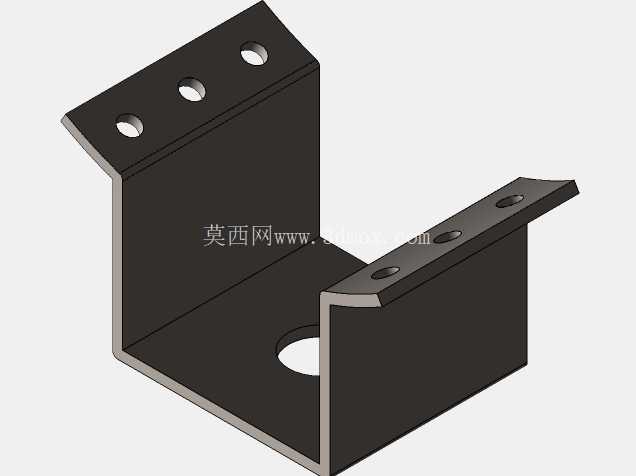

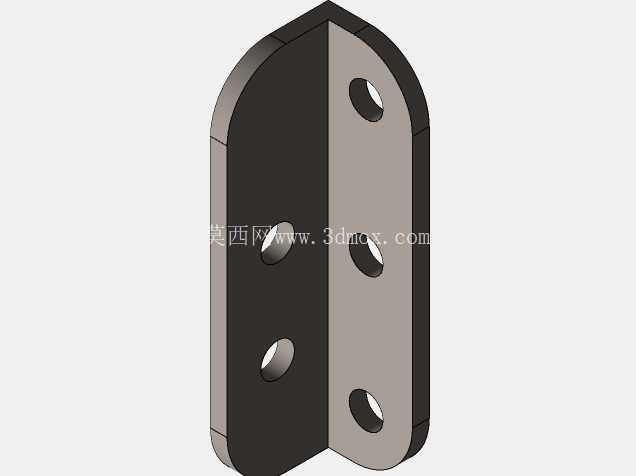

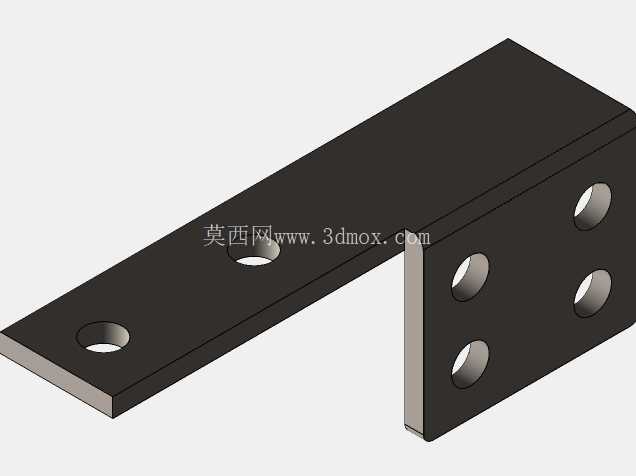

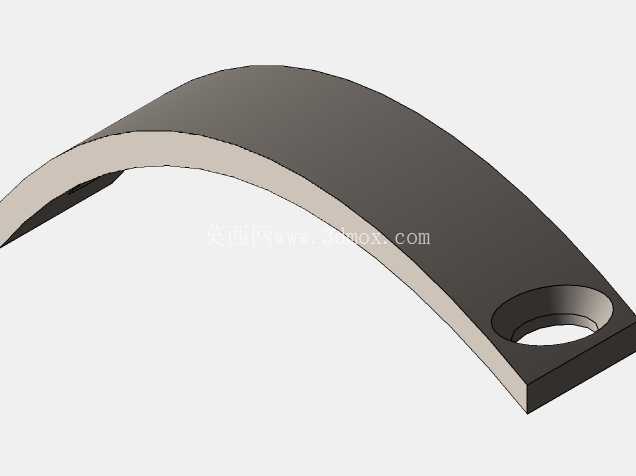

设计思路上，整个模型遵循早期工业机械的功能优先原则，所有结构布局均围绕动力传递效率、操作维护便利性展开：锅炉布置在整机前部，可平衡后部煤水箱的重量，避免行走过程中出现头轻尾重的翘头问题；配气机构与气缸设置在锅炉侧部，外露的结构方便日常检修与滑阀间隙调整，无需拆解外围护板即可完成常规维护操作；操作杆组集中布置在驾驶位前方，操作人员无需大幅移动即可完成蒸汽压力调节、离合切换、制动控制等全部操作。车架采用铆接式型钢框架结构，所有承重部位均通过加厚角钢与铆接节点强化，可承受锅炉满水状态下的重量与行走过程中的颠簸冲击，轮轴与车架之间设置的钢板弹簧结构可过滤路面颠簸，减少锅炉等精密承压部件受到的刚性冲击。

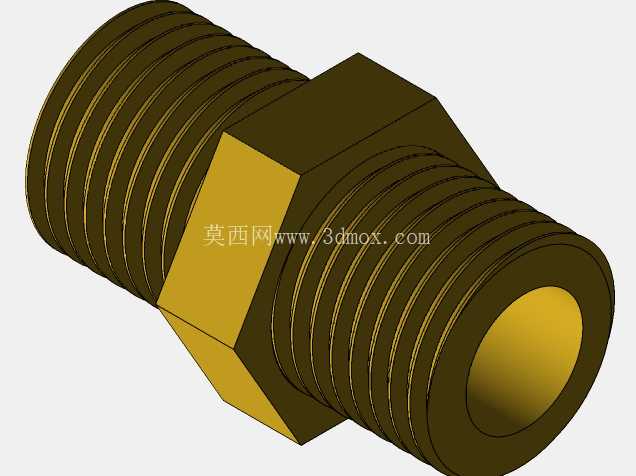

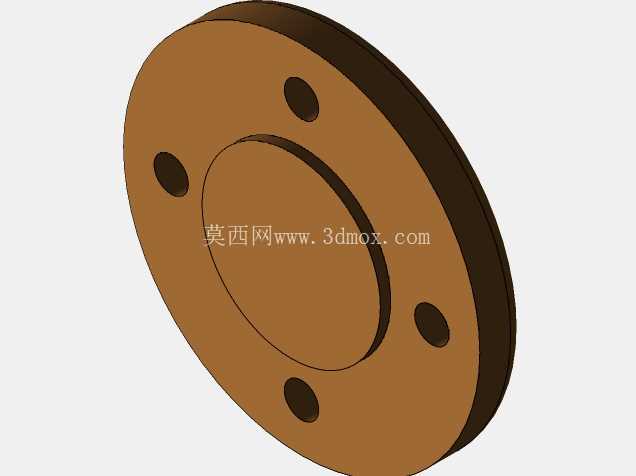

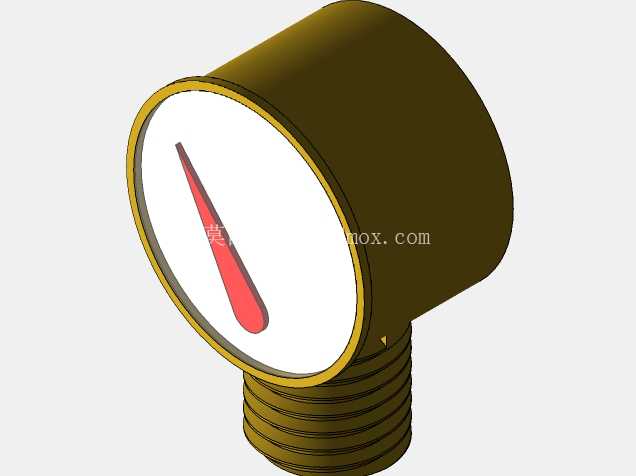

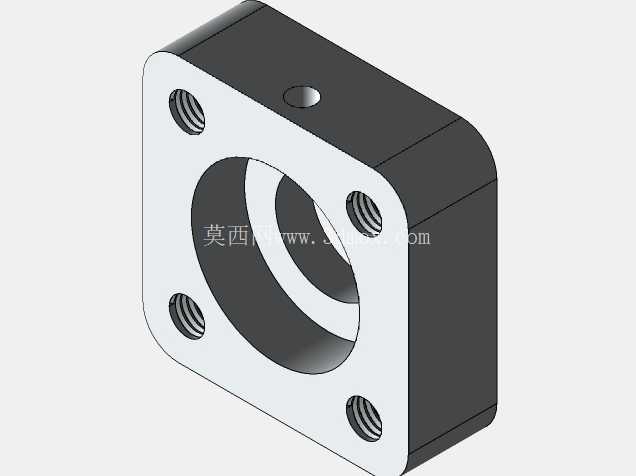

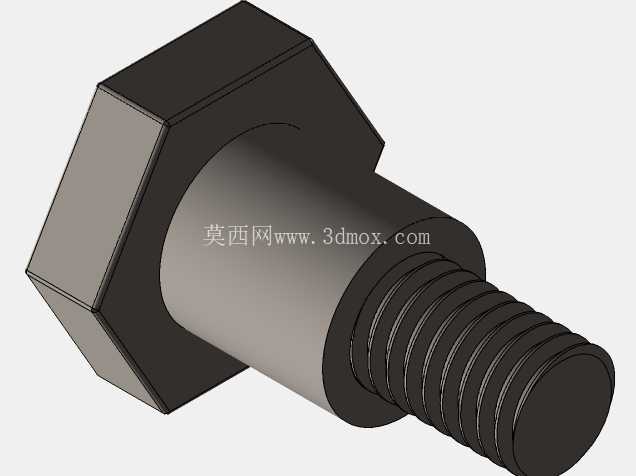

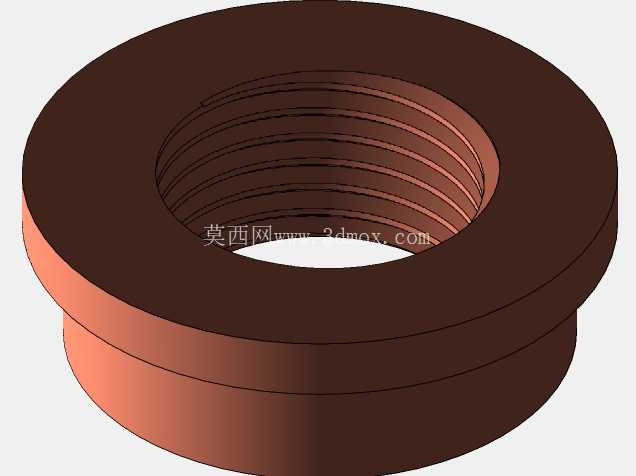

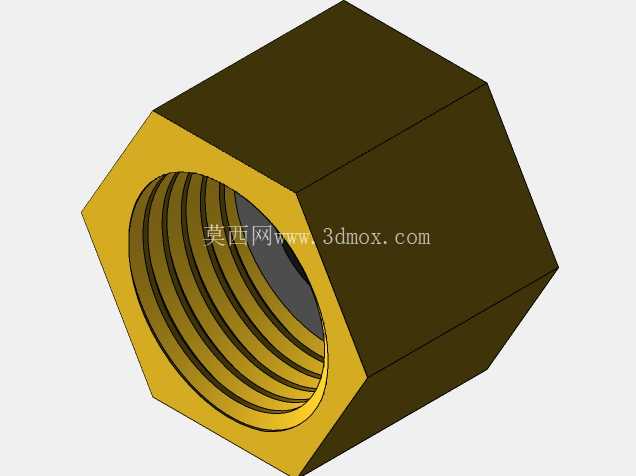

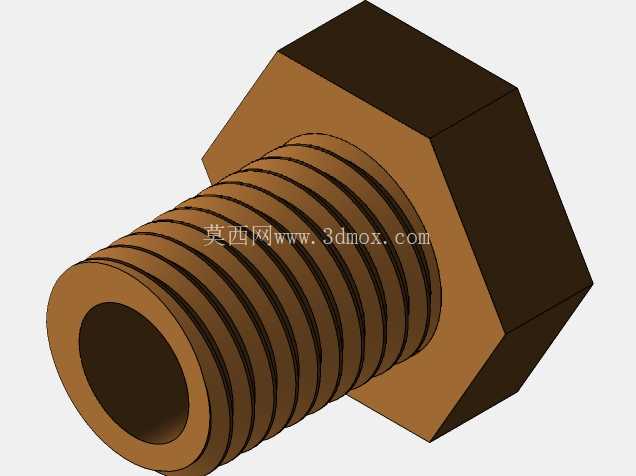

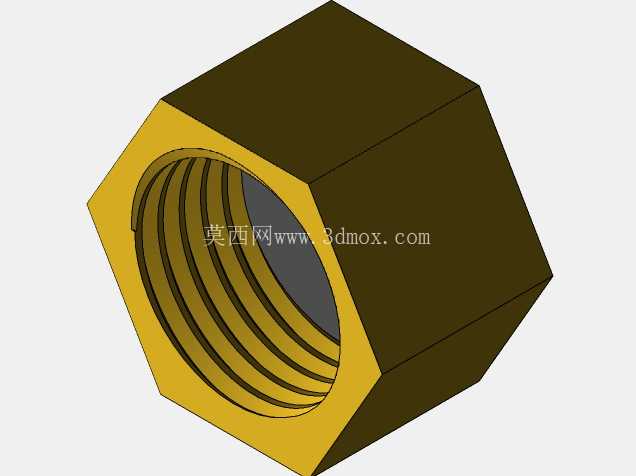

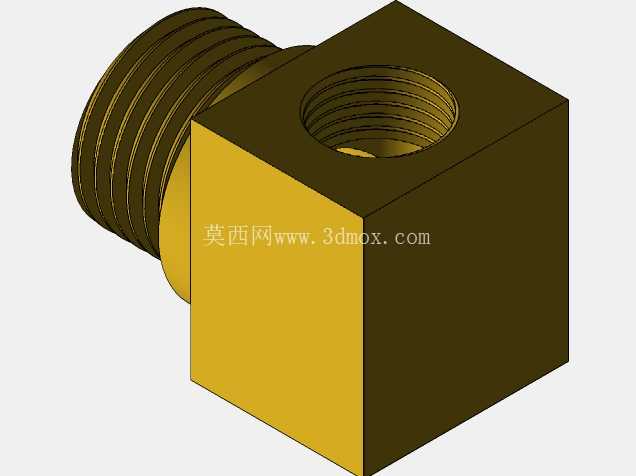

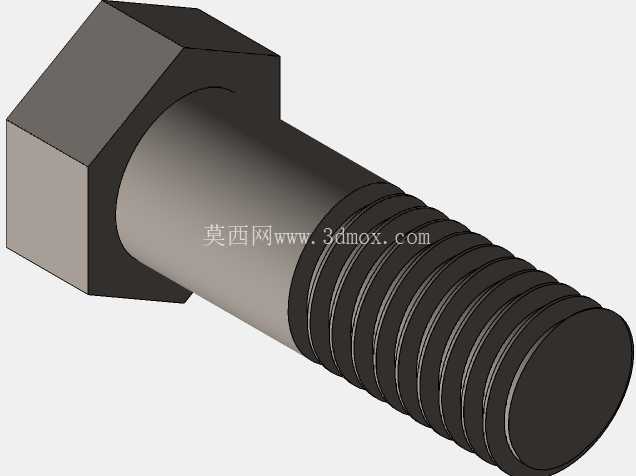

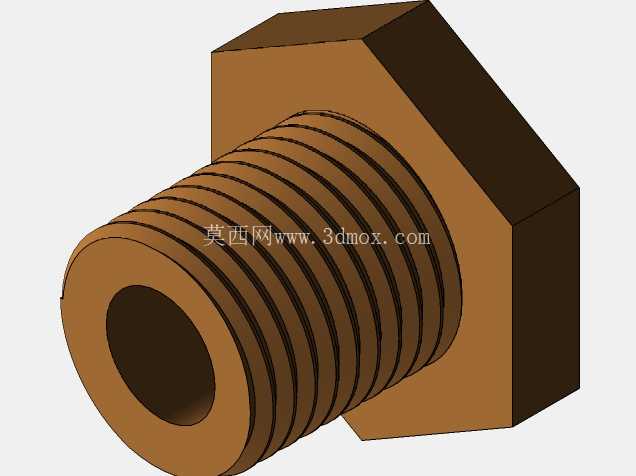

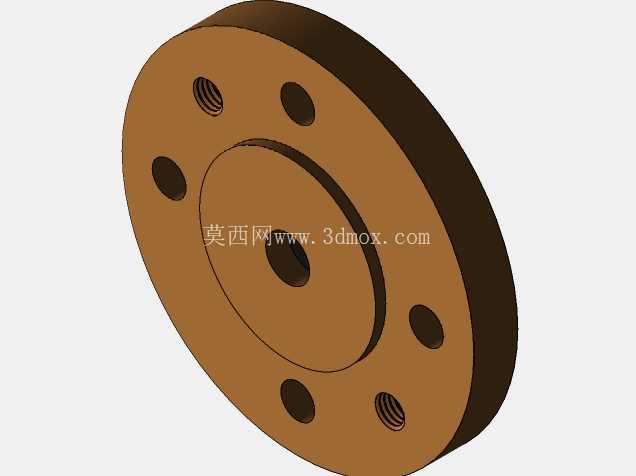

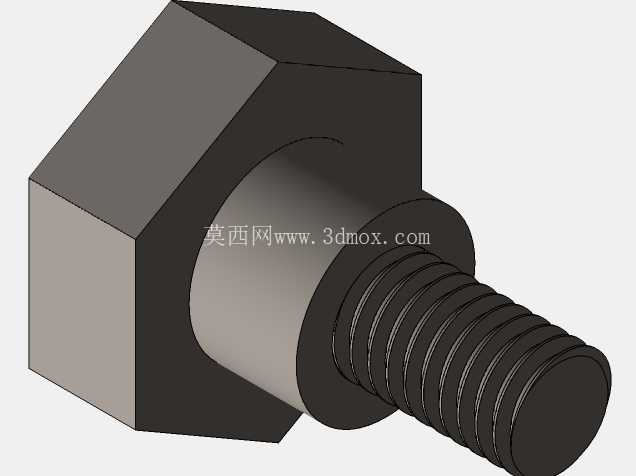

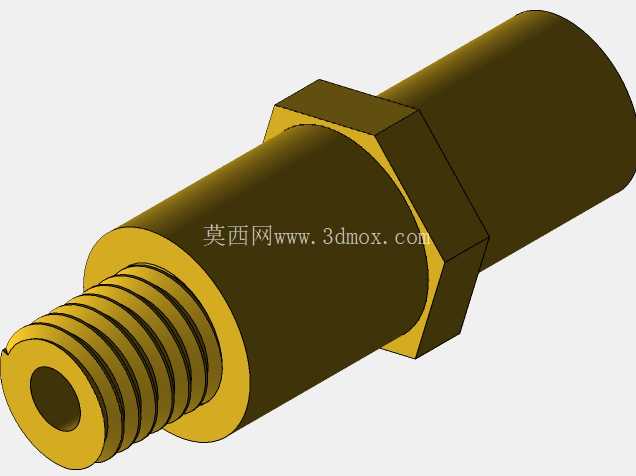

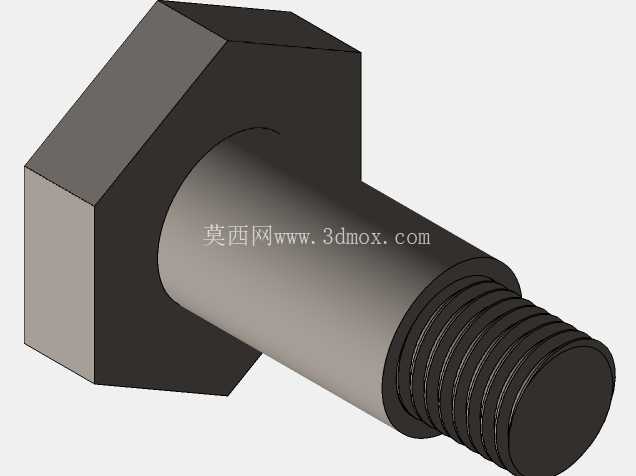

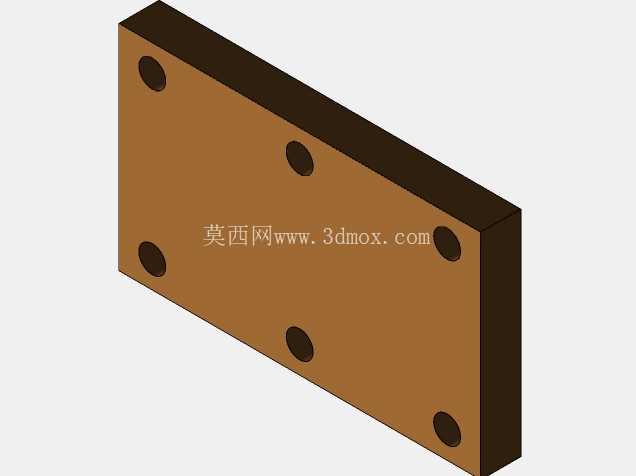

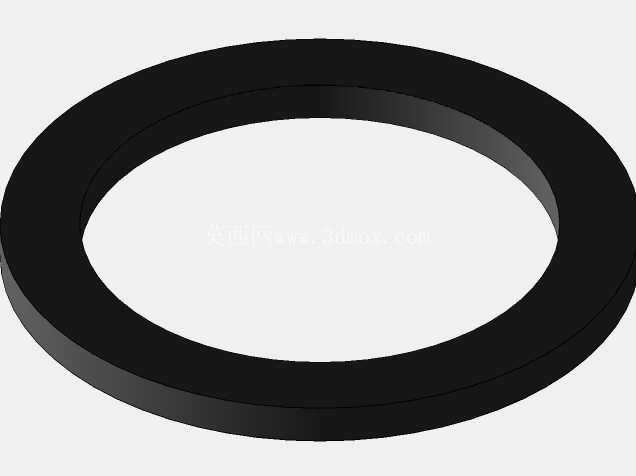

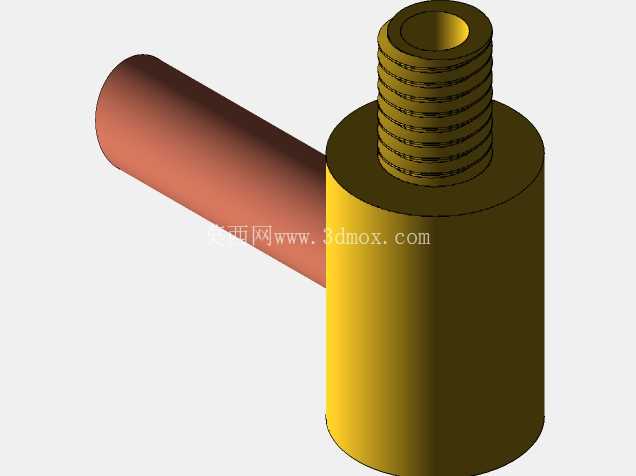

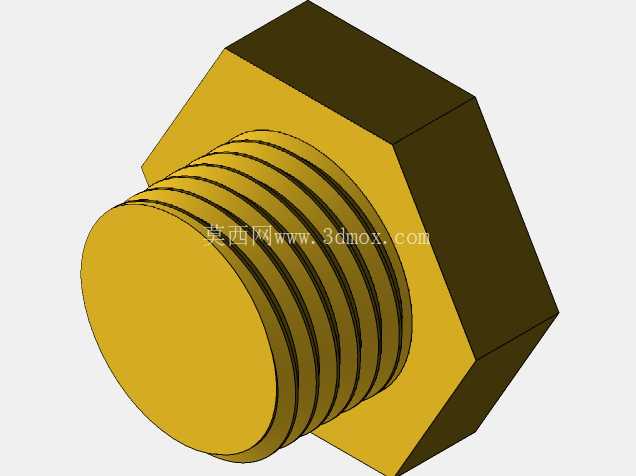

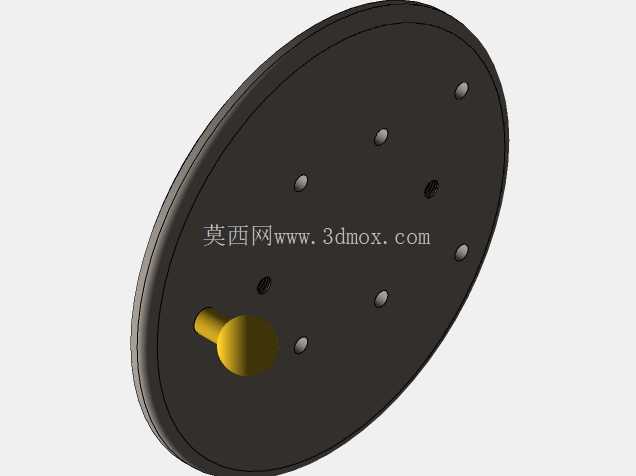

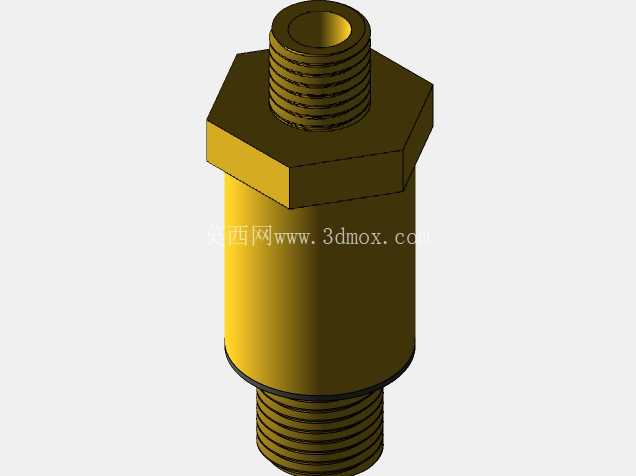

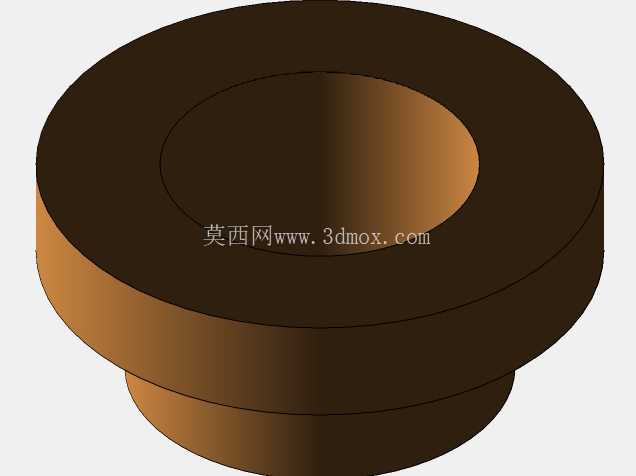

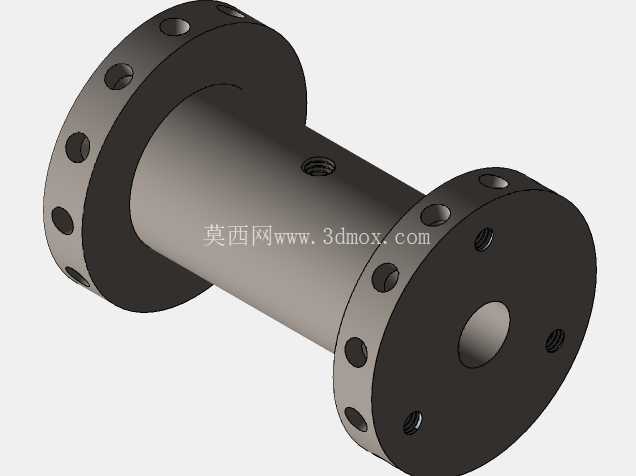

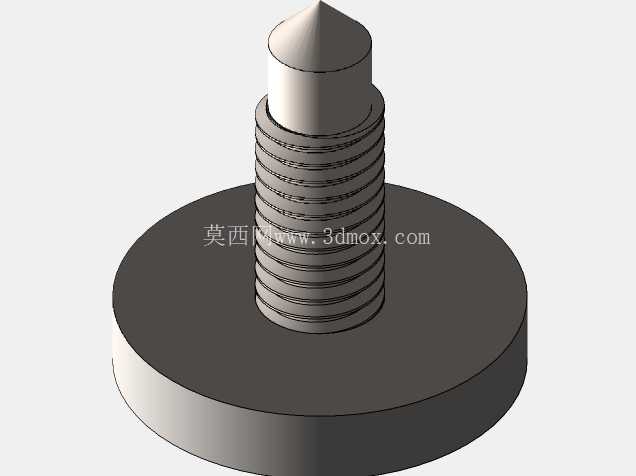

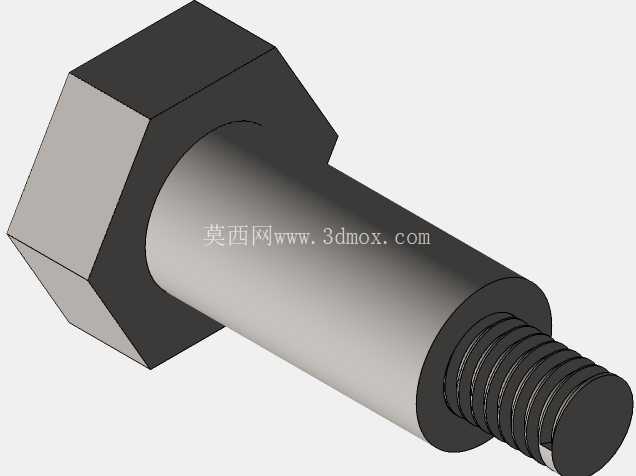

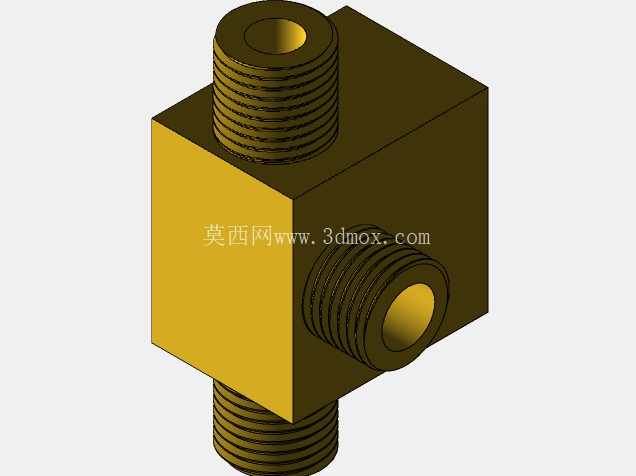

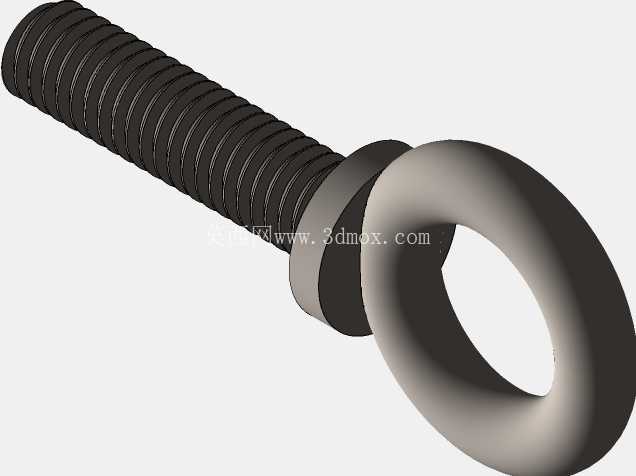

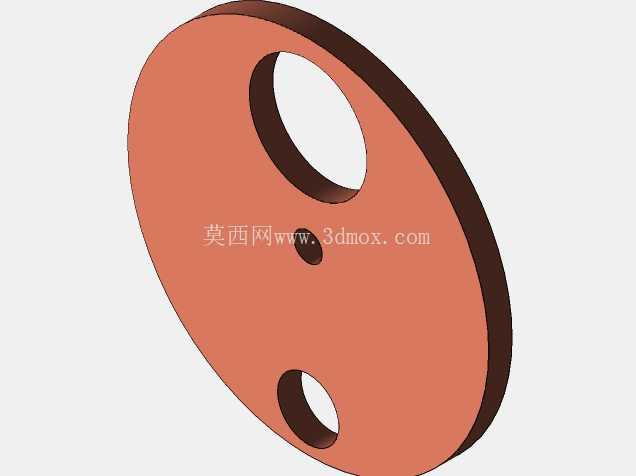

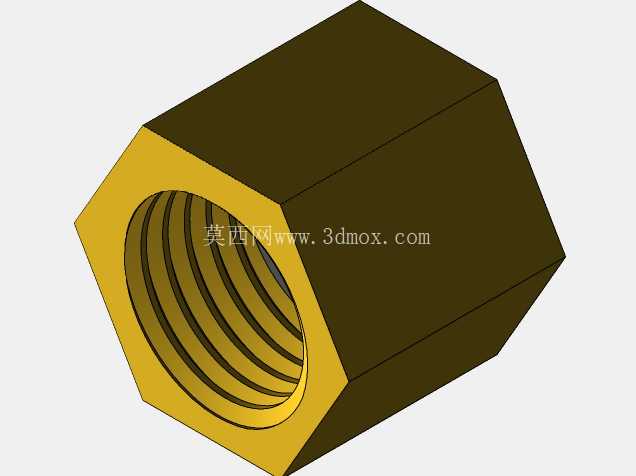

从安装边界与尺寸适配角度来看，模型的轮距设置参考了早期乡村道路的通行宽度，可满足常规乡间土路、田埂道路的通行需求，整机高度控制在操作人员站立可触及锅炉顶部阀门的范围，方便日常加水、压力观测等操作；各部件的安装间隙均预留了实际装配的公差空间，管路连接部位的法兰结构、螺栓孔位完全符合实际装配逻辑，可直接用于3D打印等比例缩小的实体模型，也可作为复古机械复原项目的结构参考蓝本，帮助设计人员理解早期蒸汽动力设备的动力传递逻辑与机械布局思路。
