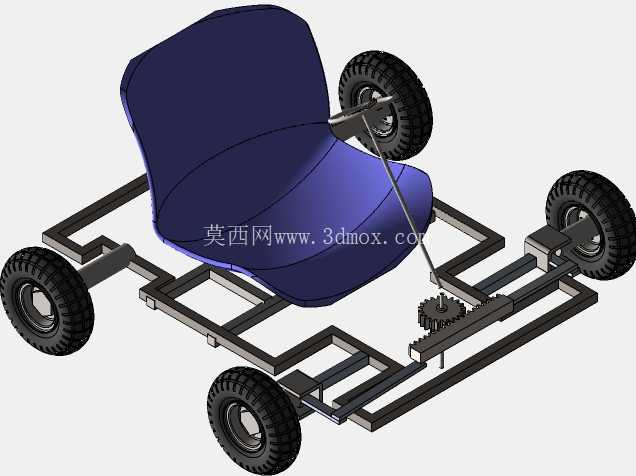

简易休闲卡丁车底盘结构三维设计

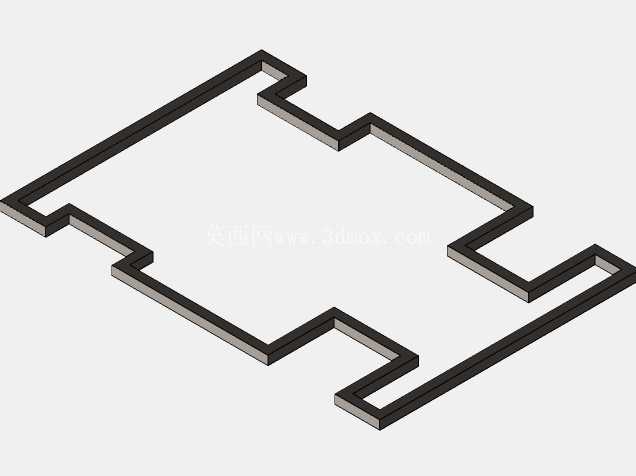

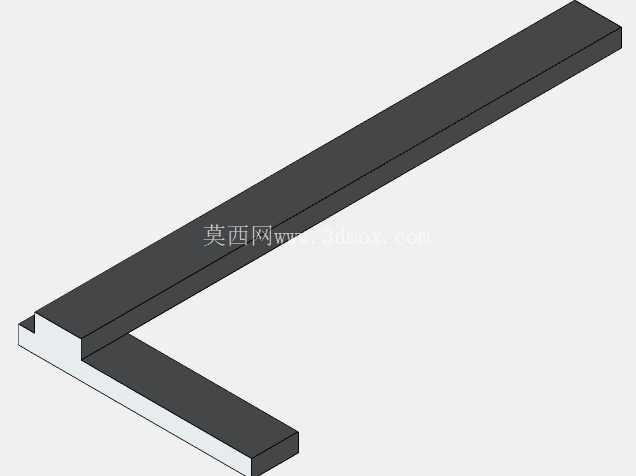

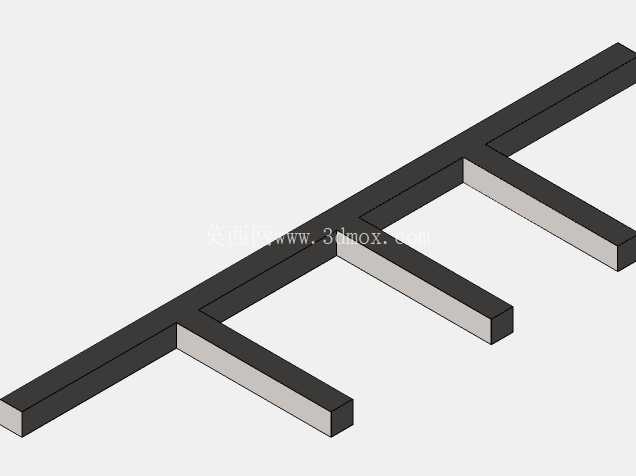

　　这款卡丁车的结构设计面向休闲娱乐场景的轻量化使用需求，常见于户外游乐场地、青少年研学实践基地、私人休闲场地的短途驾乘体验场景，整体结构摒弃了复杂的动力总成冗余设计，预留了充足的动力改装空间，使用者可根据实际使用场景的动力需求，选配直流电机或者小型燃油发动机作为动力输出单元，适配不同场地的速度、续航要求。从结构组成来看，整套设计以管式框架作为承载核心，底盘采用矩形钢管拼接的框架式结构，管材的排布充分考虑了受力传递路径，驾乘人员的载荷、行驶过程中的路面冲击载荷都会通过轮轴、悬架连接点均匀分散到整个框架结构上，避免局部应力集中导致的框架变形。

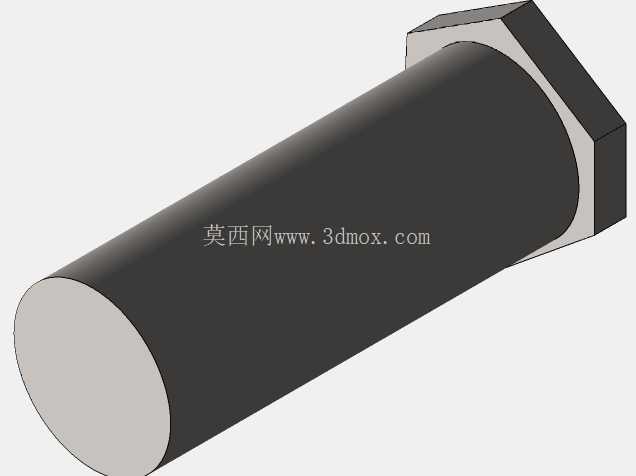

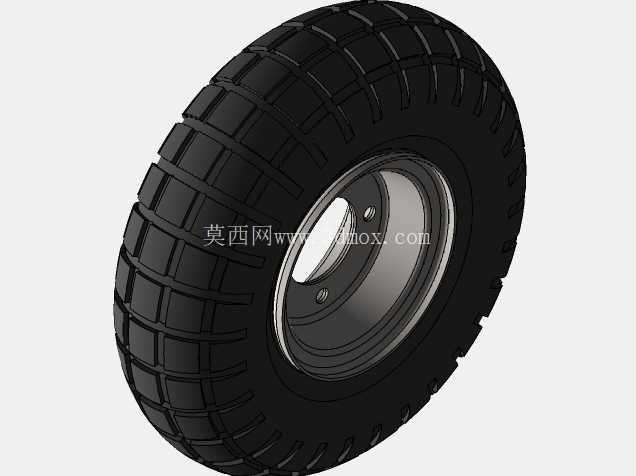

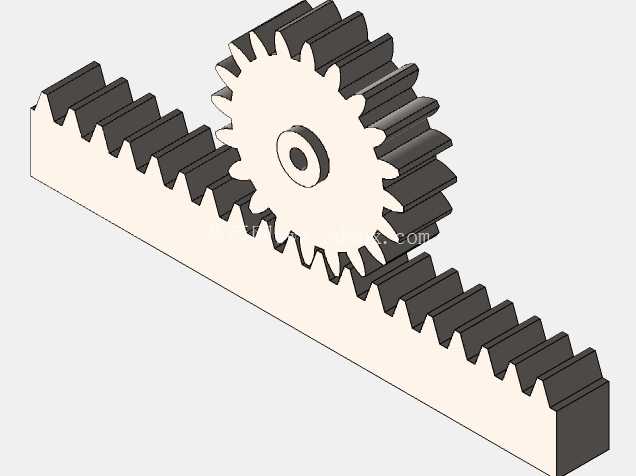

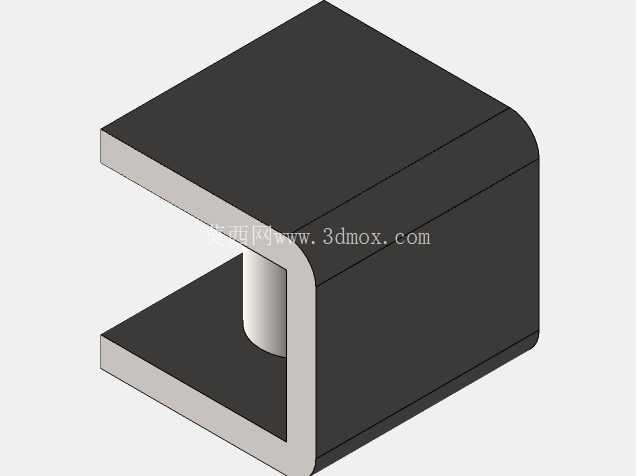

　　转向机构采用齿轮齿条式转向结构，转向器的安装位置预留了足够的调节余量，转向柱通过万向节与转向盘安装位连接，万向节的角度设置充分考虑了不同驾乘人员的操作习惯，转向传动比的设定偏向休闲驾驶的轻便性，不需要过大的转向力即可完成前轮转向动作，适配非专业驾驶人群的操作能力。行走部分采用四个小直径橡胶轮胎，轮轴的安装座与底盘框架采用螺栓连接的固定方式，安装边界预留了轮胎跳动的间隙，即使后期加装简易的减震阻尼部件，也不会出现轮胎与框架剐蹭的问题；前轮的主销后倾、外倾参数都做了基础设定，保证直线行驶的稳定性，降低休闲驾驶过程中出现方向跑偏的概率。

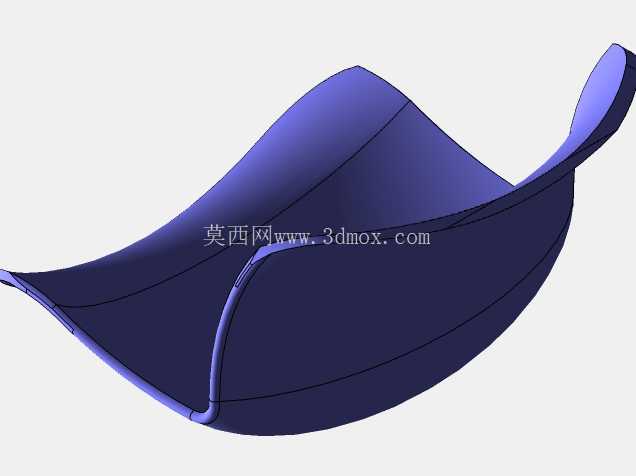

　　座椅采用一体式吹塑塑料座椅结构，座椅的安装孔位在底盘框架上做了多组预留，可根据驾乘人员的身高调整座椅前后位置，适配不同年龄段的使用需求，座椅的靠背角度设置为105度，兼顾驾乘的舒适性与操控时的视野需求。整套结构的安装边界控制十分紧凑，整体宽度控制在1.2米以内，长度控制在1.6米左右，能够适配大多数室内外游乐场地的通道宽度要求，不需要对现有场地做大规模改造即可投入使用。设计过程中充分考虑了加工装配的便捷性，所有框架连接节点都采用常见的焊接或者螺栓紧固工艺，不需要特殊的定制加工设备，普通的机加工车间即可完成整套结构的制作，零部件的通用化程度较高，轮胎、万向节、齿轮齿条转向器都采用市面常见的标准件，后期维护更换的成本极低。

　　在结构强度校核层面，框架管材的壁厚选择兼顾了轻量化与强度要求，额定承载载荷达到120kg，能够满足绝大多数成年驾乘人员的使用需求，框架的重心位置经过反复调整，整车重心高度控制在0.3米以内，大幅降低了休闲驾驶过程中侧翻的风险，即使在小半径转弯的工况下，也能保持足够的行驶稳定性。动力安装位的设计预留了通用的安装孔距，不管是选用常见的电动自行车后桥电机，还是小型的通用汽油机，都可以直接通过螺栓固定在底盘尾部的安装位上，不需要对原有框架做二次切割修改，降低了后期改装的技术门槛。转向拉杆的长度设置了调节余量，装配过程中可以通过调整拉杆长度来修正前轮前束参数，抵消加工装配过程中产生的尺寸误差，保证轮胎的磨损处于正常范围内。
